BN0821 - Valaistus BRENNENSTUHL - Ilmainen käyttöohje ja opas

Merkki	Brennenstuhl
Malli	BN0821 (SOL 04 PLUS)
Tuotetyyppi	Aurinkosähköseinälamppu LEDillä ja liiketunnistimella
Mitat (noin)	20 x 15 x 10 cm
Paino (noin)	500 g
Virtalähde	Aurinkopaneeli + 3 ladattavaa AA Ni-MH 1,2 V / 600 mAh akkua
LEDien lukumäärä	2 x 0,5 W
Valaistusaika	60 ± 2 sekuntia viimeisen liikkeen jälkeen
Tunnistuskulma	100°
Tunnistimen kantama	Maks. 7 metriä (vaihtelee korkeuden ja lämpötilan mukaan)
Hämäräherkkyys	Säädettävä (päivä/yö)
Suojausluokka	IP44 (suojattu roiskevesiltä)
Suositeltu asennuskorkeus	1,8–2,5 metriä
Toimintatilat	AUTO (tunnistimella), ON (jatkuva valo), OFF (sammutus/lataus)
Päätoiminnot	Infrapuna-liiketunnistus, hämäräkytkin, ajastin
Huolto	Puhdista aurinkopaneeli säännöllisesti; vaihda kuluneet akut
Turvallisuus	Vältä lämmönlähteitä, heijastavia pintoja ja sähkömagneettisia häiriöitä
Varaosat / Korjattavuus	Vaihdettavat ladattavat akut (3x AA Ni-MH)
Yleistä	Käyttöohje saatavilla useilla kielillä; noudata kierrätysohjeita

Usein kysytyt kysymykset - BN0821 BRENNENSTUHL

Kuinka asentaa Brennenstuhl BN0821 -aurinkovalaisin ?

Kiinnitä asennuslevy seinään mukana tulevilla ruuveilla 1,8–2,5 metrin korkeuteen. Suuntaa aurinkopaneeli etelään maksimaalisen auringonvalon saamiseksi. Aseta lamppu levyyn ja lukitse se avaimella. Tärkeää: anna akkujen latautua 3–4 päivää ennen ensimmäistä käyttöä (kytkin OFF-asennossa).

Mitkä ovat käytettävissä olevat toimintatilat ?

Liukukytkimessä on kolme asentoa: AUTO (automaattinen sytytys liiketunnistimella yöllä), ON (jatkuva valo, hyödyllinen varavalaistuksena) ja OFF (sammutettu säilytystä tai akkujen latausta varten).

Miksi valaisin ei syty yöllä liikkeestä huolimatta ?

Tarkista ensin, että akut ovat latautuneet (jätä valaisin aurinkoon useiksi päiviksi). Varmista, että kytkin on AUTO-asennossa. Jos alue on liian valoisa (toisesta lähteestä), hämäräanturi voi estää sytytyksen. Suuntaa valaisin pois häiriövaloista.

Kuinka vaihtaa valaisimen akut ?

Aseta kytkin OFF-asentoon. Irrota akkuluukun ruuvit valaisimen takana. Vaihda kolme akkua uusiin AA Ni-MH 1,2 V -akkuhin napaisuutta noudattaen (+/-). Sulje luukku ja anna latautua 3–4 päivää auringossa ennen uudelleenkäyttöä.

Mikä on tunnistimen kantama ja kulma ?

Tunnistimen kulma on 100° ja maksimikantama 7 metriä. Todellinen kantama voi vaihdella asennuskorkeuden, ympäristön lämpötilan ja liikkeen suunnan mukaan. Anturi on herkempi poikittaisille liikkeille kuin suuntaisille.

Valaisin syttyy ilman näkyvää syytä, mitä tehdä ?

Lämmönlähteet (ilmastointi, tuuletuskanavat, kuumat autot) tai eläimet voivat laukaista tunnistimen. Suuntaa valaisin uudelleen tai siirrä sitä kauemmas näistä lähteistä. Vältä myös heijastavia pintoja (uima-allas, valkoinen seinä), jotka voivat aiheuttaa vääriä tunnistuksia.

Mikä on valaistuksen kesto tunnistuksen jälkeen ?

Valaisin pysyy päällä noin 60 sekuntia viimeisen havaitun liikkeen jälkeen. Jos uusi liike havaitaan tänä aikana, ajastin nollautuu. ON-tilassa valo palaa jatkuvasti.

Voinko käyttää valaisinta sateella ?

Kyllä, valaisimen suojausluokka on IP44, mikä suojaa roiskevesiltä. Se soveltuu ulkokäyttöön, mutta vältä upottamista veteen.

Kuinka puhdistaa aurinkopaneeli ?

Puhdista aurinkopaneeli säännöllisesti pehmeällä, hankaamattomalla liinalla, joka on hieman kostea, poistamaan pöly ja lika, jotka vähentäisivät lataustehoa. Älä käytä voimakkaita kemikaaleja.

Mitä tehdä, jos valaisin ei syty ollenkaan ?

Tarkista kytkin (tulee olla AUTO tai ON -asennossa). Jos akut ovat uudet, varmista, että ne on asetettu oikein ja ladattu. Jos ongelma jatkuu, testaa ladatuilla akuilla ulkoisessa laturissa. Ota tarvittaessa yhteys Brennenstuhlin tukeen.

KÄYTTÖOHJE BN0821 BRENNENSTUHL

Asennus- ja käyttoohje Aurinkoenergialla toimiva LED-seinävalaisin SOL 04 PLUS

JOHDANTO

Valaisin toimii sisäänrakennetun likkeenilmaisimen avulla, joka etsii jatkuvasti lampolähteitä valvonta-alueellaan. Heti kun alueella havaitaan lampolähde (esim. ihminen tai auto), valaisin syttyy valittomästi palamaan ja loistaa niin kauan kuin lampolähde liikkuu alueella.

ASENNUSEHDOTUKSIA

• Ihanteellisin valaisimen kiinnityskorkeus on 1,8 - 2,5 metria. Taliöin voidaan saavuttaa suurin mahdollinen valvonta-alue (katso kuva 1A).

• Jotta voidaan välttä virheellinen toiminta, valaisinta ei saisi asettaa lahelle lampolähteita, kuten ilmastointilaitteita, muita ulkovalaisimia, likkuvia autoja ja liesituulettimen aukoja eikä lahelle sähkomagneettisia härölähteita.
• Älä suuntaa anturia heijastavia pintoja, kuten valkoisia seiniä, uima-altaita jne. kohden.
• Liiikkeenilmaisimen valvonta-alue (n. 7 metria havaintokulman ollessa 100^ ) saattaa muuttua riippuen asennuskorkeudesta ja -paikasta. Myos ymparistön vaihtuva lampö-tila saattaa vaikuttaa valvonta-alueeseen.

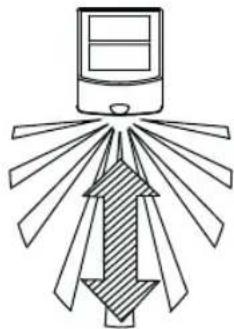

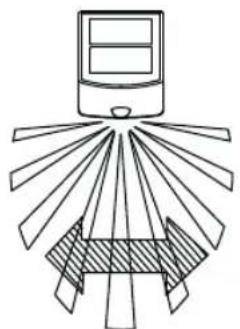

• Ennen asennuspaikan valitsemista ota huomioon, etta likkeenilmaisin reagoi herkem-min valvonta-alueella tapahtuviin, poikittaisin likkeisiin kuin suoraan anturin kohdalla tai poissa anturin luota oleviin likkeisiin (katso kuva 1B).

Aurinkoenergialla toimiva LED-seinävalaisin SOL 04 PLUS Käyttoohje

hyvat havaitsemisedellytykset huanot havaitsemisedellytykset

1B

• Kiinnitä valaisin niin, etta aurinkomoduuli saa paivittäin enimmäismärän SUORAA AURINGONPAISTETTA.

ASENNUSVAIHEET

1. Irrota valaisimen asennuslevy vapauttamalla lukitus suuntaan OPEN. Käytä tähän mu-kana tuleya avainta.

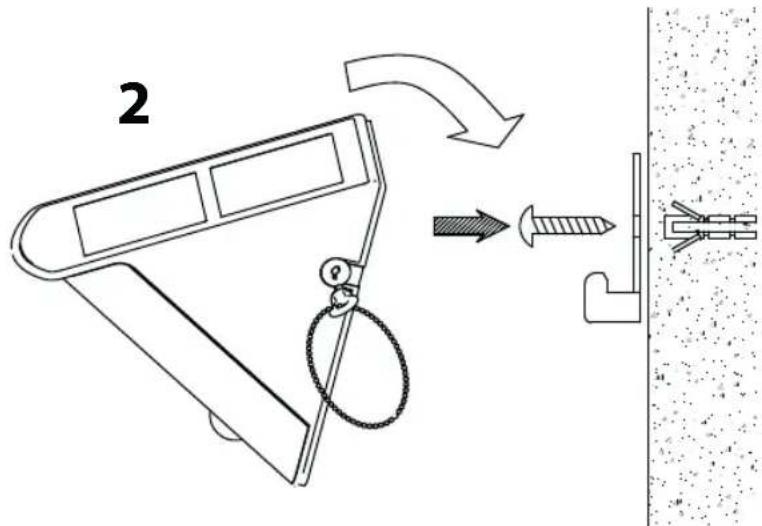

2. Poraa seinaan kaksi reikaa kohtaan, johon haluat kiinnittaa valaisimen. Taman jalkeen kiinnitta asennuslevy ruuveilla (katso kuva 2).

1. Kiinnitä valaisin asennuslevyyn ja varmista paikoillaan pysyminen käantämällä avainta suuntaan LOCK. Irrota avain ja sailytä se myohempää tarvetta varten.

KÄYTTO

1. Valaisimen sisällä olevat akut latautuvat aurinkomoduulin avulla. Mitä kauemmin aurinkomoduuli on paivittäin suorassa auringonpaisteessa, sitä kauemmin valaisin pysyy kytkettynä pälle. Ennen valaisimen käyttoöntotoa akkuja täytyy ladata 3 - 4 paivää suorassa auringonpaisteessa (keinukatkaisimen on oltava asennossa OFF). Vaihtohtoisesti akut voidaan valita markkinoilla olevalla laturilla.

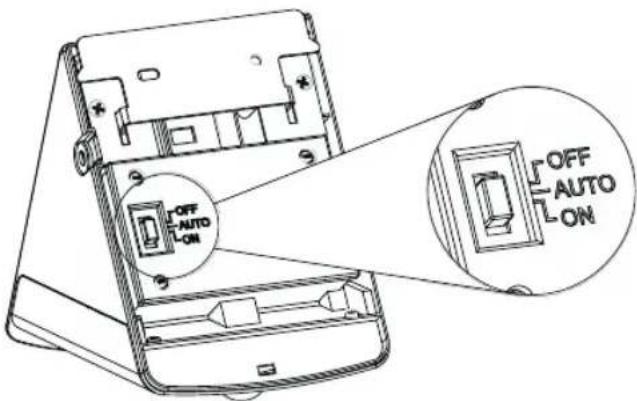

   2.Sen jälkeen, kun akut ovat latautuneet, valaisin voidaan ottaa käyttoön. Laitteen tausta puolella olevaa keinukatkaisinta käyttamalla voidaan saataa seuraavat käyttolilat:

Käyttoohje Aurinkoenergialla toimiva LED-seinävalaisin SOL O4 PLUS

AUTO: normalakaytto integroidun liikkeinilmaisimen avulla

OFF:pois kytkeminen varastoinnin ja latauksen ajaksi

TOIMINTA

1. Kun valaisin kytketään ensimmaistä kertaa paälle, LED-valot palavat ja liikkeenilmaisin alkaa lammetä. LED-valot ovat paällä n. 40 sekunnin ajan, sen jälkeen ne vilkkuvat 3 ker-taa ja siirtyvät käytötilaan.
2. Valaisimessa on himmenninkatkaisin, mika merkitsee, etta valaisin kytkeytyy AUTO-ti-laan vasta, kun ulkona on pimea. LED-valot kytkeytyvat paalle, kun valvonta-alueella havaitaan liikettja loistavat n. 60 sekunnin ajan viimeisen havaitun liikkeen jalkeen. Kun valaisemisen aikana havaitaan liikett, aika alkaa jalleen alusta ja LED-valot valaisevat viel 60 sekunnin ajan.
3. Päivänvalossa ja kirkkaissa ympäristöissä valot eivät aktivoidu liikkeestä.

LADATTAVIEN AKKUJEN VAICTAMINEN

1. Aseta saadin OFF-asentoon.
2. Irrota valaisimen taustapuolella olevasta akukotelon kannesta ruuvit.
3. Irrota vanhat akut ja vaihda niiden tilalle kolme uutta, uudelleen ladattavaa AA Ni-MH 1,2 V:n akkua. Huomioi ehdottomasti oikeat navat (+/-).
4. Ennen valaisimen käyttoa akkuja täytyy ladata 3 - 4 paivä suorassa auringonpaisteessa (keinukatkaisimen on oltava asennossa OFF).

Aurinkoenergialla toimiva LED-seinävalaisin SOL O4 PLUS Käyttoohje

VIANPOISTO

Ongelma

Valaisin ei kytkeydy pälle valvonta-alueella tapahtuvasta liikkeestä huolimatta.

Mahdollisia syita Ongelman poistaminen

1. Akut ovat tyhjat Lataa akut
   2.Lahistön valot ovat liian kirkkaat. Suuntaa yksikkö pois valonlahteista

Ongelma

Valaisin alkaa loistaa tuntemattomasta systä (virheellinen aktivointi).

Mahdollisia syita Ongelman poistaminen

1. Lämpölähde, kuten ilmastointilaite, Sijoita valaisin kauemmaksit tuuletusaukko, liesituulettimen aukko, naista lhteista. muut ulkovalaisimet tai likkuvat autot ovat aktivoineet anturin.
2. Eläimiä, kuten naati tai kotieläimiä. Valaisimen suuntaaminen uudstaan saatta a poistaa ongelman.
3. Heijastumat uima-altaasta tai Suuntaa valaisin uudestaan muista heijastavista pinnoista.

Huom: kuivassa ja kylmässä lampötilassa liikkeenilmaisin on herkempi kuin kossteissa ja kuumissa lampötiloissa.

TEKNISET TIEDOT

Akku: 3 x AA 1,2 V / 600 mAh

LED-valojen määrä: 2 x 0,5 W

Valaisun kesto: 60 ± 2 sek.

Valvontakulma: 100^

Kantavuus: enint. 7 metriä

Reagointiherkkyys: saadettavisspaivanvalosta yovalastukseen

Suojaluokka: IP44

C

HAVITYS

Havita sahkolaitteet ymparistoa kunnioittaan! Sahkolaitteet eivat kuulu talousjatteen joukloon. EU-direktiivin 2002/96/EY mukaan kaytetyt sahk- ja elektroniikka-laitteet on havitettava erillissaa kerayspisteessa, Jonka jalkeen ne uusiokiyetaan ymparistoa kunnioittaen. Lisatietoja vanhan laitteen havittamisestaaat kuntasi viranomaisilta.

Paristojen ja akkujen värärnlaisesta hávityksestä johtuvia ympäristohaittoja!

Paristot ja akut eivät kuulu talousjätteen joukkoon. Ne saattavat sisältaa vaarallisia kovamalleja, ja siksi ne on havitettäv erityisessä jatepisteessä. Toimita sen i käytetyt paristot kunnalliseen keräyspisteeseen.

brennenstuhl
