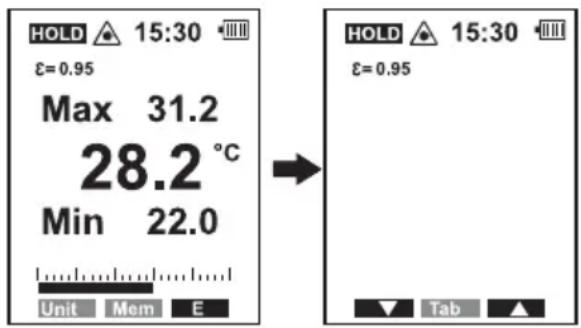

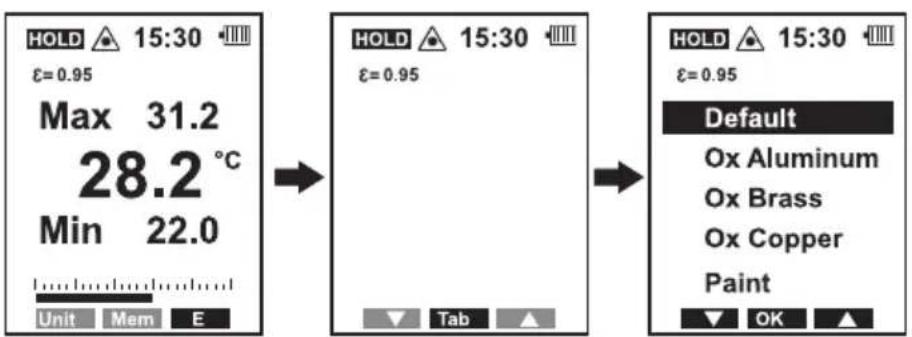

Comment régler l'émissivité pour une mesure précise ?

Dans le menu de réglage, sélectionnez 'E' avec F3. Réglez individuellement de 0,10 à 1,00 avec F1/F3, ou utilisez le tableau de matériaux intégré via la fonction 'Tab'.

Que faire si la mesure semble incorrecte ?

Vérifiez que l'émissivité est adaptée à la surface, que la lentille est propre, que l'objet est plus grand que le spot de mesure, et que la distance est correcte. Évitez les surfaces brillantes ou transparentes.

Comment utiliser le laser de visée ?

Le laser s'active automatiquement lors de la mesure. Vous pouvez l'activer/désactiver manuellement via le menu 'Laser'. Ne regardez jamais le rayon et évitez les surfaces réfléchissantes.

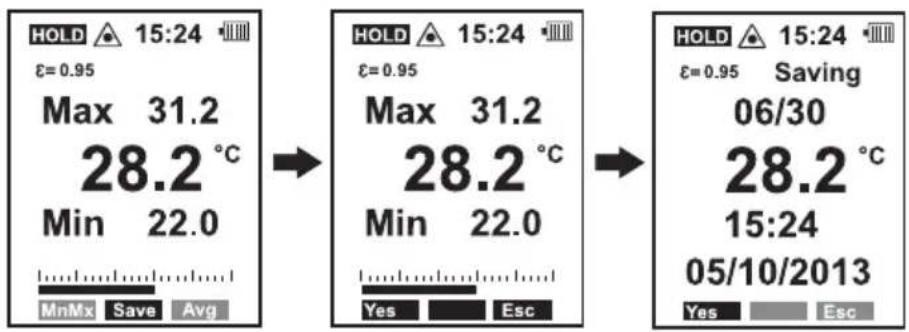

Comment enregistrer une mesure dans la mémoire ?

Après la mesure, relâchez la touche de mesure. Dans le menu 'MnMx/Save/Avg', appuyez sur F2 puis 'Yes'. L'appareil peut stocker jusqu'à 30 relevés.

Comment transférer les données vers un ordinateur ?

Installez le logiciel et le pilote USB depuis le CD fourni. Activez 'Send Data' dans le menu SET, branchez le câble USB. Lancez le logiciel ; les données sont transférées en temps réel ou depuis la mémoire.

Quelles sont les limites de la mesure infrarouge ?

Ne mesurez pas à travers le verre ou les liquides. Les surfaces brillantes peuvent fausser les résultats ; utilisez un ruban adhésif ou de la peinture noire mate. Évitez la vapeur, la poussière et la fumée.

Comment nettoyer la lentille et le boîtier ?

Pour la lentille, utilisez de l'air comprimé et une brosse à lentille, puis un chiffon spécial lentille. Pour le boîtier, un chiffon doux non pelucheux légèrement humide. Pas de solvants ni d'abrasifs.

Que faire en cas de dysfonctionnement ou d'erreur ?

Vérifiez la pile, l'émissivité, la propreté de la lentille, et les conditions de température. Si l'écran affiche '----', la mesure est hors plage. Consultez le chapitre Dépannage du manuel.

MODE D'EMPLOI IR 120150D VOLTCRAFT

IR 1201-50D USB Thermomètre IR

N° de commande 1599564 Page 51 - 75

1. Introduction....52
2. Explication des symboles....52
3. Utilisation prévue....53
4. Contenu 53
5. Caractéristiques et fonctions.... 54
6. Consignes de sécurité....54

a) Généralités....54 b) Laser....55 c) Pile....56

1. Éléments de fonctionnement....57

a) Thermomètre IR 57 b) Écran....58

1. Description du produit....58

a) Mode de fonctionnement....58 b) Dispositifs optiques de mesure IR - rapport distance de mesure/surface de mesure....59 c) Laser de visée....59

1. Mise en service....60

a) Réglages du système....60 b) Réglage de l'heure....61 c) Réglage de la date....61 d) Réglage de l'éclairage de l'affichage....61 e) Réglage du signal sonore....61 f) Réglage du contraste de l'affichage....61 g) Réglage de la durée de coupure automatique....62 h) Réglage pour la transmission de données vers l'interface....62

1. Mode de mesure....62

a) Mesure infrarouge 63 b) Mesure avec contact 63 c) Fonctions complémentaires....64

1. Entretien et nettoyage....71

a) Généralités....71 b) Nettoyage de la lentille....71 c) Nettoyage du boîtier....71 d) Mise en place et remplacement de la pile....71

1. Dépannage....72
2. Élimination des déchets....72

a) Produit....72 b) Piles/batteries....73

1. Données techniques....73

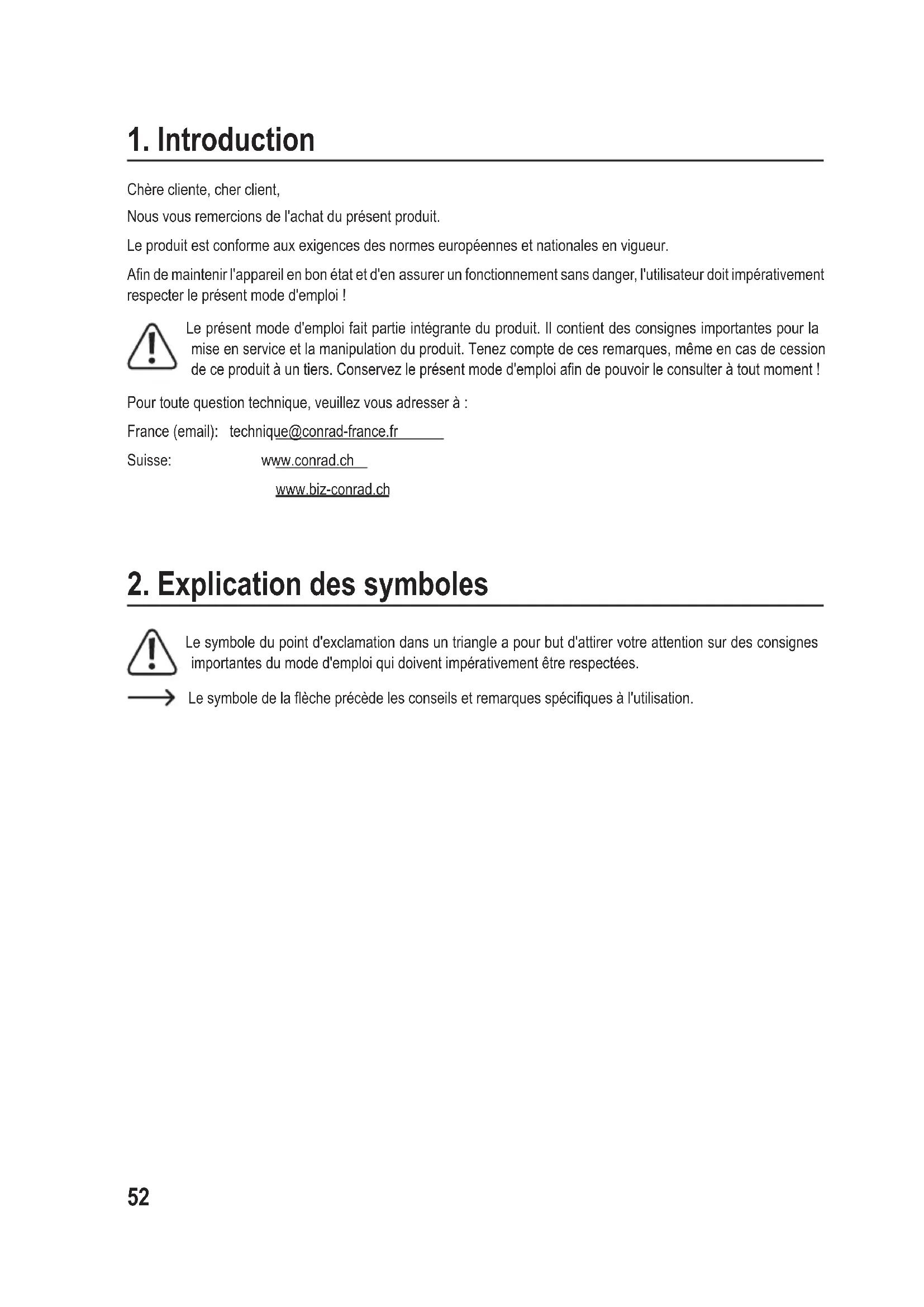

1. Introduction

Chère cliente, cher client,

Nous vous remercions de l'achat du présent produit.

Le produit est conforme aux exigences des normes européennes et nationales en vigueur.

Afin de maintenir l'appareil en bon état et d'en assurer un fonctionnement sans danger, l'utilisateur doit impérativement respecter le présent mode d'emploi !

Le présent mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Tenez compte de ces remarques, même en cas de cession de ce produit à un tiers. Conservez le présent mode d'emploi afin de pouvoir le consulter à tout moment !

Pour toute question technique, veuillez vous adresser à :

Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes importantes du mode d'emploi qui doivent impérativement être respectées.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

3. Utilisation prévue

Le thermomètre infrarouge permet la mesure sans contact de températures de surface. Il détermine la température en fonction de l'énergie infrarouge qui est émise par tout objet. La mesure sans contact est idéale pour les objets dangereux, difficiles à atteindre, en mouvement ou sous tension électrique. Il est impossible de mesurer à travers des matériaux transparents comme par ex. le verre, le plastique, l'eau, etc. La plage de mesure de température est comprise entre -50 et +1200°C. Un dispositif de pointage laser double facilite la détermination de la plage de mesure.

De plus, une mesure de contact dans la plage de mesure de -50 à +1370 °C est possible avec une sonde thermocouple de type K, selon le type de sonde sélectionné.

Le thermomètre ne doit jamais entrer en contact avec la température mesurée. Une distance de sécurité suffisante et les conditions environnementales admissibles doivent être impérativement respectées.

L'utilisation pour un diagnostic dans le milieu médical est interdite.

L'émissivité peut être adaptée à la structure de la surface de l'objet mesuré.

Le thermomètre IR dispose en plus d'une mémoire interne pour un maximum de 30 relevés. Les valeurs mesurées sont lisibles sur l'écran de l'instrument de mesure ou via l'interface USB intégrée.

L'alimentation en énergie électrique est fournie via un monobloc de 9 V. Toute autre alimentation en énergie est interdite.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. En outre, une mauvaise utilisation peut causer des blessures. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

4. Contenu

• Thermomètre IR
• Pile
• Sonde de température de type K (plage de mesure de -20 à +250 °C)
• Trépied
• Câble USB
• CD du logiciel
• Mallette de transport
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web.

5. Caractéristiques et fonctions

• Optique 50:1
• Plage de mesure IR de -50 à +1200 °C • Affichage graphique à matrice à points
• Interface USB
• Laser double pour marquage précis de la zone mesurée
• Data-Hold

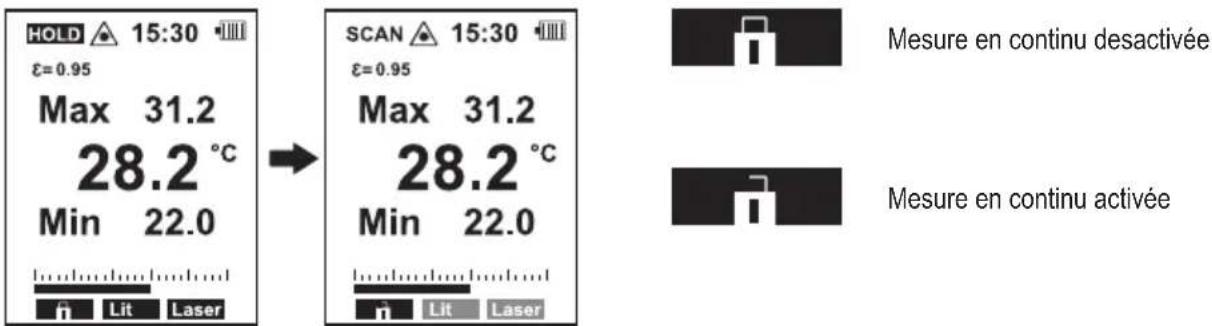

• Fonction de mesure permanente • Affichage Min, Max, ∅ et différentiel

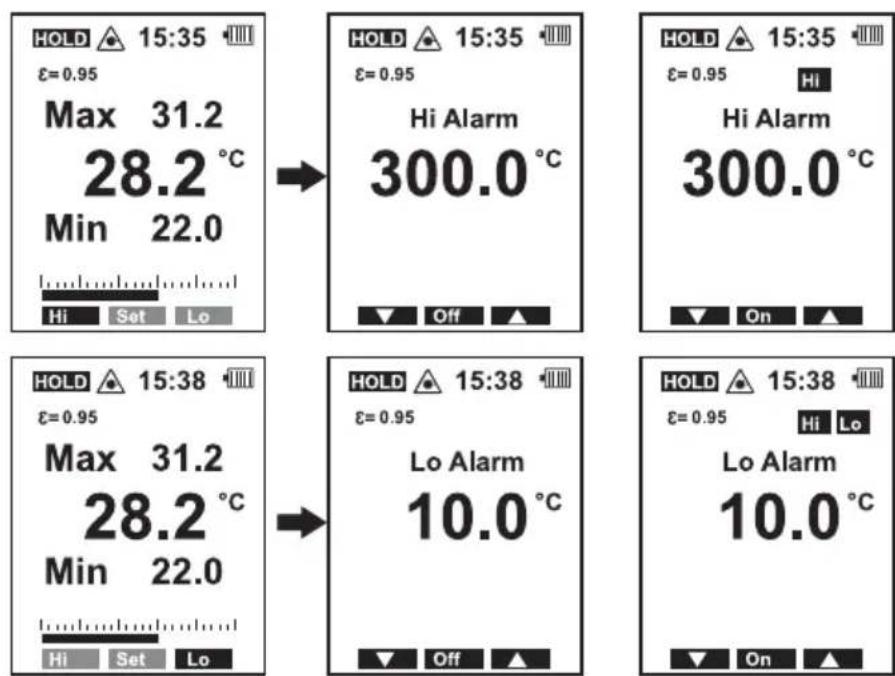

• Alarme haut/bas
• Degré d'émission réglable
• Fonction de mesure par sonde de type K
• Ecran éclairé
• Mémoire pour 30 relevés de mesure

6. Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation du présent mode d'emploi. En outre, la garantie est annulée dans de tels cas.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

- Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

• présente des traces de dommages visibles,
• ne fonctionne plus comme il devrait,
• a été rangé dans des conditions inadéquates sur une longue durée, ou
• a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.
• Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés au produit.
• Évitez un fonctionnement à proximité immédiate de champs soit magnétiques soit électromagnétiques puissants ou d'antennes de transmission. La valeur mesurée pourrait être ainsi faussée.
• La vapeur d'eau, la poussière, la fumée et/ou les vapeurs peuvent affecter les dispositifs optiques et conduire à des résultats erronés de mesure.
• Dans des sites industriels, il convient d'observer les consignes de prévention d'accidents relatives aux installations électriques et aux matériels prescrites par les syndicats professionnels.
• Dans les écoles, centres de formation, ateliers de loisirs et de réinsertion, l'utilisation d'instruments de mesure doit être surveillée par du personnel formé et responsable.
• N'allumez pas tout de suite le produit lorsqu'il vient d'être transporté d'une pièce froide vers un local chaud ! L'eau de condensation qui pourrait se former détruira le produit dans le pire des cas. Laissez l'appareil atteindre la température ambiante avant de l'allumer.
• En cas de doutes concernant le mode de fonctionnement, la sécurité ou encore le raccordement de l'appareil, adressez-vous à un technicien spécialisé.
• Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

B) Laser

• Lors de l'utilisation du dispositif laser, veillez impérativement à diriger le rayon laser de façon à ce que personne ne puisse se trouver dans sa zone de projection ou être atteint par des rayons réfléchis de façon involontaire (par ex., par le biais d'objets réfléchissants).
• Le rayonnement laser peut être dangereux si le rayon ou une réflexion atteignent un œil non protégé. Par conséquent, avant de mettre en marche le dispositif laser, renseignez-vous sur les mesures de précaution et les prescriptions légales relatives à l'utilisation d'un appareil laser de ce type.
• Ne regardez jamais directement le rayon laser et ne l'orientez jamais sur des personnes ou des animaux. Celui-ci peut en effet occasionner des lésions oculaires.
• Dès que le rayon laser entre en contact avec vos yeux, fermez immédiatement les yeux et éloignez votre tête du rayon.
• Si vos yeux ont été irrités par le rayon laser, n'exécutez jamais d'activités mettant la sécurité en jeu telles que l'utilisation de machines, en hauteur ou à proximité d'un équipement haute tension. Ne conduisez aucun véhicule jusqu'à ce que l'irritation se soit dissipée.
• Ne dirigez jamais le rayon laser sur des miroirs ou d'autres surfaces réfléchissantes. Le faisceau dévié de manière incontrôlée pourrait blesser des personnes ou des animaux.
• N'ouvrez jamais l'appareil. Seul un spécialiste formé connaissant parfaitement les risques potentiels encourus est habilité à effectuer les travaux de réglage et de maintenance. Les réglages qui ne sont pas réalisés correctement peuvent entraîner un rayonnement laser dangereux.
• Cet appareil est équipé d'un laser de classe 2. L'étendue de la fourniture comprend des panneaux d'indication laser en différentes langues. Si le panneau monté sur le laser n'est pas rédigé dans la langue de votre pays, placez-y le panneau correspondant.

ATTENTION RAYONNEMENT LASER NE PAS REGARDER DIRECTEMENT LE RAYON DIODE LASER Longueur d'onde: 630 - 670 nm Puissance de sortie maxi : < 1 mW LASER DE CLASSE 2 EN 60825-1:2014

- ATTENTION - L'utilisation de dispositifs de commande autres que ceux indiqués dans ce mode d'emploi ou l'application d'autres procédures peut entraîner une exposition dangereuse aux rayons.

C) Pile

• Enlevez la pile si l'appareil n'est pas utilisé pendant une durée de temps prolongée, afin d'éviter des dommages dus à des fuites. Des piles qui fuient ou qui sont endommagées peuvent provoquer des brûlures acides lors du contact avec la peau; l'utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler les piles corrompues.
• Conservez les piles hors de la portée des enfants. Ne pas laisser les piles sans surveillance, car elles risquent d'être avalées par des enfants ou des animaux domestiques.
• Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne tentez jamais de recharger des piles classiques non rechargeables. Un risque d'explosion existe.

7. Éléments de fonctionnement

a) Thermomètre IR

1 Raccordement pour sonde thermocouple type K et prise USB 2 Filetage du trépied 3 Couvercle du compartiment des piles 4 Compartiment pour piles 5 Touche de mesure 6 Touches F1, F2, F3 et MODE 7 Écran 8 Orifice de sortie du laser 9 Capteur infrarouge 10 Bouton de déverrouillage pour le couvercle du compartiment de la pile

b) Écran

A Fonctions des touches F1, F2 et F3 B Affichage principal C Niveau d'émission D Indicateur de fonctionnement (SCAN = mesure, HOLD = maintien) E Symbole laser pour la visée du laser activé F Horloge G Niveau de charge de la pile H Affichage USB pour interface active I Affichage de l'unité de mesure °Celsius/°Fahrenheit J Bargraph

Mode de fonctionnement

Le thermomètre infrarouge mesure les températures de la surface d'un objet. Le capteur détecte le rayonnement thermique émis, réfléchi et transmis par l'objet et convertit cette information en une température.

La valeur d'émissivité permet de mesurer l'énergie émise par la matière. Plus cette valeur est élevée, plus la matière est en mesure d'émettre un rayonnement énergétique. De nombreux matériaux organiques et beaucoup de surfaces ont une émissivité d'environ 0,95. Les surfaces métalliques ou les matériaux brillants présentent une émissivité moindre. Cela aboutit à des mesures imprécises. Pour cette raison, vous devez appliquer une couche de peinture noire mate ou coller une bande adhésive mate sur les surfaces métalliques et brillantes.

B) Dispositifs optiques de mesure IR - rapport distance de mesure/surface de mesure

Pour obtenir des résultats de mesure précis, l'objet à mesurer doit être plus grand que le point de mesure IR. La température mesurée correspond à la température moyenne de la surface mesurée. Plus l'objet à mesurer est petit, plus la distance entre le thermomètre infrarouge et l'objet doit être réduite. Le diamètre exact du spot de mesure est indiqué dans le diagramme suivant. Cette distance est indiquée sur l'appareil. Pour des mesures précises, l'objet à mesurer doit être au moins deux fois plus gros que le point de mesure.

Le plus petit diamètre de mesure est atteint à une distance de 90 cm maxi. Le diamètre de mesure est de 18 mm. Cependant, maintenez une distance correcte afin d'éviter toute erreur de mesure résultant de la montée en température du thermomètre IR en lui-même.

Exemple : À une distance de 2 m, le diamètre de mesure s'élève à 40 mm.

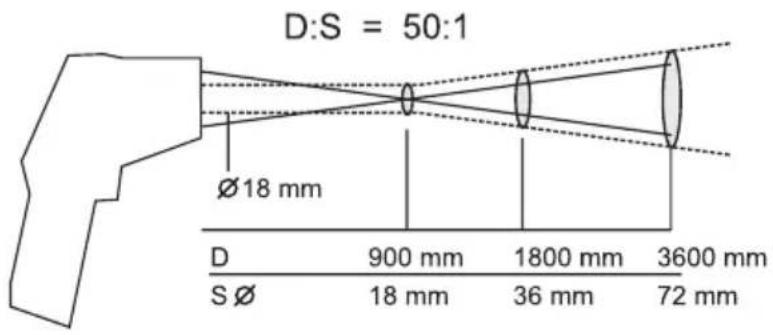

D:S = 50:1 Ø18 mm D 900 mm 1800 mm 3600 mm S Ø 18 mm 36 mm 72 mm

C) laser de visée

Le pointeur laser est activé en fonction des réglages de la mesure. Un symbole d'avertissement (E) apparaît à l'écran lorsque le laser est activé. Ne regardez jamais dans l'orifice du laser (8) pendant la prise de mesure.

Le laser de visée est double et marque approximativement les bords internes de la surface de mesure (env. 90 %).

Si les deux points laser se rencontrent, la surface minimale de mesure est atteinte. Celle-ci est de 18 mm de diamètre.

Pour de plus grandes distances, les deux points lasers s'éloignent l'un de l'autre sur la surface de mesure.

Avant de travailler avec l'instrument de mesure, vous devez d'abord insérer la pile fournie.

Introduisez la pile comme décrit au chapitre « Nettoyage et entretien ».

Le thermomètre IR permet d'effectuer des réglages personnalisés du système après la première mise en service afin de s'adapter au mode de mesure que vous devez effectuer.

Réglages du système

Pour passer en mode de réglage « SET », appuyez brièvement sur la touche de mesure (5). L'instrument de mesure s'allume. Dans la partie inférieure de l'écran, le menu principal pour les trois touches de fonction « F1 », « F2 » et « F3 » s'affiche. Avec la touche « MODE », vous commutez vers le prochain menu principal ou une fonction sélectionnée est quittée.

Appuyez trois fois sur la touche « MODE » jusqu'à ce que l'affichage de la fonction « SET » s'affiche.

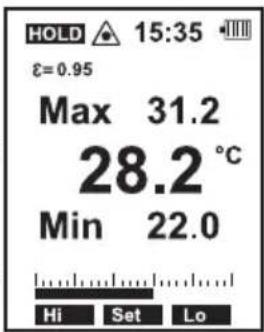

HOLD 15:35 ε=0.95 Max 31.2 28.2 °C Min 22.0 Hi Set Lo

Appuyez sur la touche « F2 » pour sélectionner la fonction « SET ».

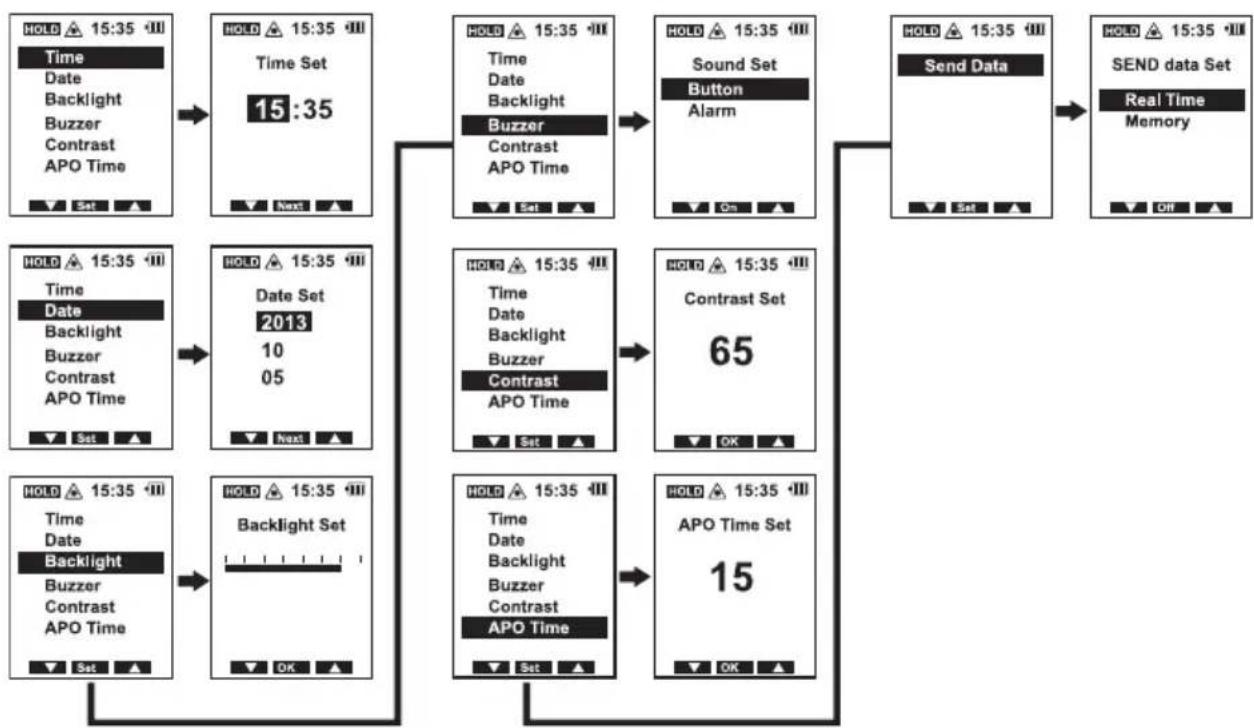

Les options suivantes peuvent être sélectionnées les unes après les autres :

Le menu de réglage peut être quitté à tout moment en appuyant sur la touche de mesure (5). Les réglages en chiffres vous permettent de faire défiler plus rapidement en maintenant les touches « F1 » et « F3 ».

B) Réglage de l'heure

Sélectionnez avec la touche de fonction « F1 » ou « F3 » la fonction « Time ». La fonction sélectionnée est marquée d'une barre.

Appuyez sur la touche « F2 » pour valider la sélection. Dans le menu suivant, l'heure au format « hh:mm » peut être réglée. Avec les touches « F1 » et « F3 », l'affichage des heures peut être modifié.

La touche « F2 » commute sur le réglage des minutes. Le réglage se fait de nouveau à l'aide des touches « F1 » et « F3 ». Après avoir réussi le réglage, validez l'heure correcte avec la touche « F2 » (OK). L'affichage repasse au menu principal.

Réglage de la date

Sélectionnez avec la touche de fonction « F1 » ou « F3 » la fonction « Date ». La fonction sélectionnée est marquée d'une barre.

Appuyez sur la touche « F2 » pour valider la sélection. Dans le menu suivant, la date peut être réglée sur le format « année : mois : jour ». Avec les touches « F1 » et « F3 », l'affichage de l'année peut être modifié. La touche « F2 » commute sur le prochain point de réglage. Répétez les étapes de réglage pour les mois et jour. Après avoir réussi le réglage, validez la date correcte avec la touche « F2 » (OK). L'affichage repasse au menu principal.

Réglage de l'éclairage de l'affichage

Sélectionnez avec la touche de fonction « F1 » ou « F3 » la fonction « Backlight ». La fonction sélectionnée est marquée d'une barre.

Appuyez sur la touche « F2 » pour valider la sélection. Dans le menu suivant, l'éclairage de l'écran peut être réglé sur 7 niveaux. Les paliers sont représentés sous la forme de barres. Avec les touches « F1 » et « F3 », la luminosité peut être modifiée.

Validez votre sélection avec la touche « F2 » (OK). L'affichage repasse au menu principal.

Réglage du signal sonore

Sélectionnez avec la touche de fonction « F1 » ou « F3 » la fonction « Buzzer ». La fonction sélectionnée est marquée d'une barre.

Appuyez sur la touche « F2 » pour valider la sélection. Dans le menu suivant, le signal sonore peut être réglé pour répondre à la pression des touches et de l'alerte. Avec les touches « F1 » et « F3 », la sélection s'effectue pour la tonalité des touches (Button) et le signal d'alerte (Alarm). Avec la touche « F2 », la fonction marche et arrêt peut être activée (ON = marche, OFF = arrêt). Appuyez sur la touche « MODE ». L'affichage repasse au menu principal.

F) Régler le contraste de l'affichage

Sélectionnez avec la touche de fonction « F1 » ou « F3 » la fonction « Contrast ». La fonction sélectionnée est marquée d'une barre.

Appuyez sur la touche « F2 » pour valider la sélection. Dans le menu suivant, le contraste de l'affichage peut être réglé entre 30 et 99 %. Avec les touches « F1 » et « F3 », l'affichage du contraste peut être modifié. Validez votre réglage avec la touche « F2 » (OK). L'affichage repasse au menu principal.

Réglage de la durée de coupure automatique

Sélectionnez avec la touche de fonction « F1 » ou « F3 » la fonction « APO Time ». La fonction sélectionnée est marquée d'une barre.

Appuyez sur la touche « F2 » pour valider la sélection. Dans le menu suivant, la durée de la coupure automatique peut être réglée de 7 à 60 secondes. Avec les touches « F1 » et « F3 », la durée peut être modifiée.

Validez votre réglage avec la touche « F2 » (OK). L'affichage repasse au menu principal.

La durée de coupure automatique fonctionne dès qu'aucune touche n'est actionnée. La fonction de coupure automatique n'est pas active en mode de mesure en continu.

Après la coupure, toutes les données collectées automatiquement (valeur de mesure actuelle/Min/Max/Avg/Dif) sont perdues. Les réglages du système et de l'alerte prédéterminés ainsi que les emplacements de la mémoire (1 à 30) sont maintenus.

H) Réglage pour la transmission de données vers l'interface

Sélectionnez avec la touche de fonction « F1 » ou « F3 » la fonction « Send Data ». La fonction sélectionnée est marquée d'une barre.

Appuyez sur la touche « F2 » pour valider la sélection. Dans le menu suivant, le mode de transmission pour le transfert de données en temps réel ou de transmission sur mémoire peut être réglé. La sélection pour le transfert de données en temps réel (Real Time) ou de transmission de données de la mémoire interne (Memory) est réalisée grâce aux touches « F1 » et « F3 ». Avec la touche « F2 », la fonction de marche et d'arrêt peut être activée (affichage « On » = marche, « Off » = arrêt).

L'interface activée pour la transmission de données en temps réel est représentée par le symbole USB (7H) à l'écran.

Appuyez sur la touche "MODE". L'affichage repasse au menu principal.

Lors de la transmission de données en temps réel, la fonction de mesure en continu doit être activée, sinon la coupure automatique dans les pauses de mesure est active.

10. Mode de mesure

Pour obtenir des valeurs mesurées précises, il faut que le thermomètre infrarouge s'adapte d'abord à la température ambiante. En cas de changement de lieu, laisser le thermomètre s'adapter à la nouvelle température ambiante.

La prise de mesure prolongée de hautes températures à faible distance peut chauffer l'instrument de mesure et par conséquent fausser les résultats. Pour obtenir des valeurs exactes, il faut respecter la règle suivante : Plus la température est élevée, plus la distance du relevé doit être importante et plus la durée de prise de mesure doit être réduite.

Les surfaces brillantes faussent le résultat des mesures réalisées sous infrarouge. Pour la compensation d'émissivité, couvrir la surface brillante de l'objet avec un ruban adhésif ou une peinture noire mate.

L'appareil ne peut pas mesurer au travers de surfaces transparentes, p. ex. le verre. Si c'est le cas, l'appareil prendra la température de la surface du verre.

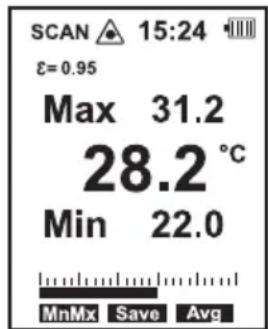

Mesure infrarouge

Dirigez verticalement l'orifice de mesure (9) sur l'objet à mesurer. Veillez à ce que l'objet mesuré ne soit pas plus petit que la surface de mesure IR de l'appareil.

Appuyez sur la touche de mesure (5) et maintenez-la enfoncée. La valeur mesurée (B) est indiquée sur l'affichage de l'écran. La valeur mesurée affichée correspond à la température superficielle moyenne de la surface de mesure IR. Pendant la prise de mesure, l'affichage indique « SCAN » (D). En cas de dépassement de la plage de mesure des températures, l'écran affichera « ---- ».

Après avoir relâché la touche de mesure (5), la mesure s'affiche encore afin de faciliter la lisibilité de la dernière valeur mesurée mais jusqu'à la coupure automatique de l'affichage. L'affichage indique également « HOLD » (D).

SCAN 15:24 ε=0.95 Max 31.2 28.2 °C Min 22.0 MnMx Save Avg

L'appareil s'éteint après avoir relâché la touche de mesure (5) automatiquement selon la durée prédéterminée.

Pour déterminer l'endroit le plus chaud/froid de l'objet à mesurer, faites passer l'orifice de mesure sur la surface de l'objet à mesurer en maintenant la touche de mesure (5) enfoncée. Les fonctions supplémentaires permettent l'affichage automatique des maxima « Max » et minima « Min » ou des valeurs moyennes « Avg » et de la différence « Dif ». Ces valeurs sont représentées au-dessus et en dessous de l'affichage de la mesure principale.

Les fonctions supplémentaires de « Min » et « Dif » ne sont pas disponibles si une sonde de contact est branchée. La température de la sonde « TK » s'affiche sur l'écran.

Mesure avec contact

La mesure de la température de contact est autorisée seulement sur des objets qui ne tournent pas et hors tension électrique. Les températures de contact sont possibles uniquement à la température admissible sur la sonde. La température admise sur la sonde filaire fournie s'élève de -20 à +250 °C. Pour utiliser l'ensemble de la plage de mesure de l'instrument de mesure, vous aurez besoin d'une sonde filaire disponible en option qui permet un relevé de température maximale plus élevé.

En plus de la mesure IR sans contact, une sonde de contact thermocouple de type K peut également être raccordée. La mesure de contact permet des relevés de température quel que soit le matériau et l'émissivité de l'objet. Exception faite de la sonde de relevé de température filaire, vous pouvez également brancher toutes les sondes thermocouples de type K ayant une fiche miniature sur l'appareil.

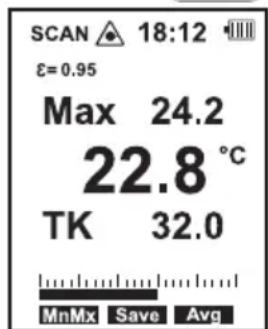

Raccordement de la sonde

Ouvrez le couvercle latéral (1) de l'instrument de mesure.

Branchez la fiche thermocouple de la sonde en respectant la polarité sur la prise de la sonde. Veillez ici à ce que le marquage « + » sur la fiche et sur la prise soit correctement relié. La fiche ne passe que dans un sens dans la prise.

Dès qu'une thermo-sonde est branchée sur l'instrument de mesure, l'affichage « TK » avec la température de la sonde en dessous de la valeur de mesure IR s'affiche en mode de mesure.

La mesure étant effectuée, retirez la sonde et refermez le couvercle pour éviter la pénétration de saletés.

Les fonctions supplémentaires « Max », « Min », « Avg » et « Dif » ne sont pas conçues pour la mesure de contact. Les affichages se réfèrent toujours à la mesure IR.

C) Fonctions complémentaires

L'instrument de mesure dispose de diverses fonctions en sus qui peuvent être utilisées individuellement. Ces fonctions supplémentaires sont sélectionnées et réglées via les touches de fonction « F1 », « F2 » et « F3 ».

La commutation de la ligne de menu s'effectue via la touche « MODE ». Les fonctions correspondantes s'affichent individuellement selon le menu des touches de fonction.

Les fonctions supplémentaires « MnMx », « Save », « Avg », « Mem », « E », « Hi » et « Lo » ne sont pas utilisables pour les mesures de contact. Les fonctions se réfèrent toujours à la mesure IR.

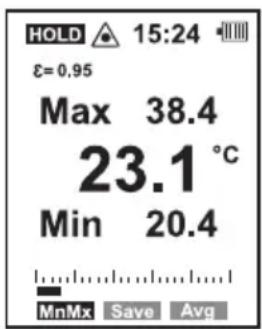

Fonctions minima, maxima, moyenne et différence

Les valeurs de mesure pour les « Min », « Max », « Avg » et « Dif » sont sauvegardées au cours de la mesure (affichage « SCAN ») indépendamment de la fonction de mesure actuellement affichée et sont conservées jusqu'à ce que l'instrument de mesure s'éteigne automatiquement. La durée de coupure automatique peut être préréglée entre 7 et 60 secondes afin de faciliter la lecture.

Ces valeurs peuvent être consultées et lues durant la pause dans les mesures (affichage « HOLD »). Pendant la mesure, aucune commutation n'est possible entre les fonctions « MnMx » et « Avg ». Le choix d'affichage peut être réalisé uniquement avant ou après la mesure.

Allumez l'instrument de mesure en appuyant brièvement sur la touche de mesure (5).

Sélectionnez l'affichage souhaité « MnMx/Avg » à l'aide de la touche « F1 » ou « F3 » et effectuez la mesure. À la fin de la mesure, relâchez la touche de mesure.

Sélectionnez le menu de réglage « MnMx/Save/Avg » en utilisant la touche « MODE » dans le laps de temps de la durée de coupure préréglée.

Pour l'affichage des valeurs minimales et maximales, appuyez sur la touche « F1 ».

Pour l'affichage des valeurs moyennes et différentielles, appuyez sur la touche « F3 ». La valeur moyenne « Avg » est la dernière durée de mesure communiquée.

La valeur différentielle « Dif » affiche la différence de mesure entre les minima et maxima.

Sauvegarder les valeurs mesurées « save

Grâce à la fonction « Save » de l'instrument de mesure, vous pouvez sauvegarder jusqu'à 30 valeurs infrarouges mesurées. Les données enregistrées peuvent être lues sur l'appareil via la fonction « Mem » ou transférées sur un ordinateur via l'interface USB.

La sauvegarde des données de mesure est possible uniquement durant la pause de mesure (affichage « HOLD ») avant que l'instrument de mesure s'éteigne automatiquement.

La durée de coupure automatique peut être préréglée entre 7 et 60 secondes afin de faciliter la sauvegarde.

Allumez l'instrument de mesure en appuyant brièvement sur la touche de mesure (5) et réalisez la prise de mesure.

Dès que la valeur mesurée souhaitée apparaît, relâchez la touche de mesure.

Sélectionnez le menu de réglage « MnMx/Save/Avg » en utilisant la touche « MODE » dans le laps de temps de la durée de coupure préréglée.

Pour la sauvegarde de la valeur mesurée, appuyez sur la touche « F2 ».

Sélectionnez la fonction « Yes » pour sauvegarder la valeur mesurée.

Sur l'écran, tous les paramètres tels que le numéro de l'espace mémoire, la valeur mesurée, l'heure et la date s'affichent pendant environ 2 secondes durant la sauvegarde. L'affichage passe ensuite au menu initial. Une autre valeur mesurée peut ensuite être relevée et sauvegardée.

Pour interrompre la sauvegarde, sélectionnez la fonction « Esc ». En cas d'annulation, vous accédez au menu initial.

L'attribution de l'espace mémoire s'effectue automatiquement dans l'ordre d'arrivée, jusqu'à ce que tous les espaces, 30 mémoires, soient occupés. Si tous les espaces sont utilisés, un message d'erreur (ERR) apparaît.

Afin de pouvoir sauvegarder de nouvelles données de mesure, supprimez certaines mesures mémorisées soit individuellement, soit toute la mémoire, ou transférez les données mesurées sur un ordinateur.

La lecture et l'effacement des espaces mémoire sont décrits dans le chapitre suivant.

Lire et supprimer des mesures de l'espace mémoire

Grâce à la fonction « Mem », les espaces mémoire occupés peuvent être lus ou effacés sur l'écran.

Allumez l'instrument de mesure en appuyant sur la touche de mesure (5).

Sélectionnez le menu de réglage « Unit/Mem/E » en utilisant la touche « MODE » dans le laps de temps de la durée de coupure préréglée.

Vous accédez à l'espace mémoire « Mem » avec les valeurs mesurées via la touche « F2 ».

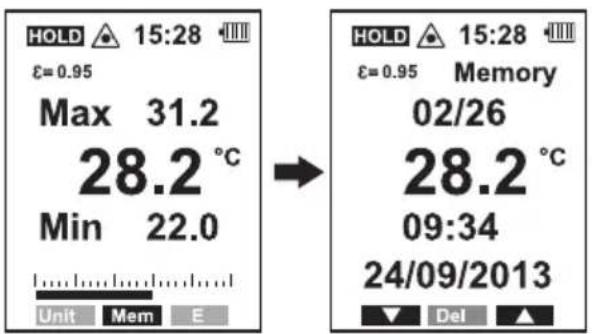

Lecture des données

Pour la lecture, sélectionnez l'espace mémoire de votre choix à l'aide de la touche « F1 » ou « F3 ». Les données sont affichées avec le numéro de l'espace mémoire et le nombre de mémoire occupée (exemple d'affichage : espace mémoire 02 sur 26 espaces mémoire occupés).

À l'aide de la touche « MODE », vous accédez au menu de réglage.

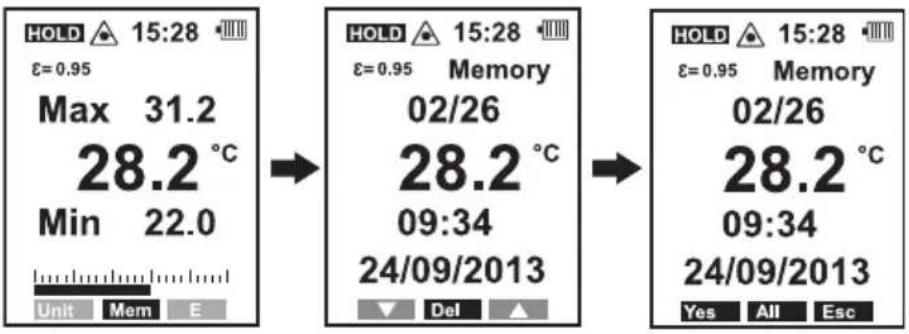

Effacement des données

Recherchez l'espace mémoire de votre choix à l'aide de la touche « F1 » ou « F3 ».

Pour effacer, sélectionnez la rubrique du menu « Del » avec la touche « F2 ».

Chaque espace mémoire peut être supprimé via la fonction « YES » avec la touche « F1 ».

Tous les espaces mémoire peuvent être supprimés via la fonction « All » avec la touche « F2 ».

Le menu de suppression est quitté via la fonction « ESC » ou via la touche « MODE ».

HOLD 15:28 ε=0.95 Max 31.2 28.2 °C Min 22.0 Unit Mem E → HOLD 15:28 ε=0.95 Memory 02/26 28.2 °C 09:34 24/09/2013 ▼ Del ▲ → HOLD 15:28 ε=0.95 Memory 02/26 28.2 °C 09:34 24/09/2013 Yes All Esc

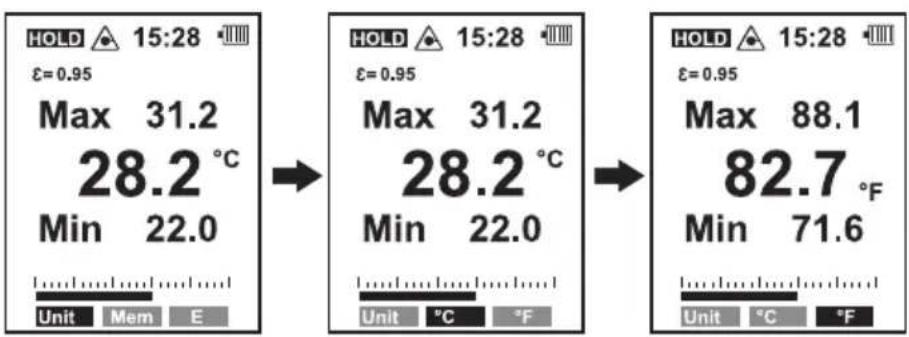

Réglage de l'unité de température

Grâce à la fonction « Unité », l'unité de la température affichée peut être réglée.

Allumez l'instrument de mesure en appuyant brièvement sur la touche de mesure (5).

Sélectionnez le menu de réglage « Unit/Mem/E » en utilisant la touche « MODE » dans le laps de temps de la durée de coupure préréglée.

Pour accéder au menu de réglage « Unit », utilisez la touche « F1 ».

Sélectionnez l'unité dans laquelle les valeurs mesurées doivent être affichées.

°C = degré Celsius

°F = degré Fahrenheit

À l'aide de la touche « MODE », vous accédez au menu de réglage.

La modification est reportée sur toutes les valeurs mesurées. Les données sauvegardées sont également s'affichées dans l'unité sélectionnée et changées en cas de modification.

Réglage du niveau des émissions

L'émissivité peut être réglée individuellement de 0,10 à 1,00 ou via un tableau intégré reprenant les matériaux de toutes les surfaces métalliques standard. Vous pouvez ainsi obtenir des valeurs mesurées plus exactes avec des matériaux et surfaces différents.

Allumez l'instrument de mesure en appuyant brièvement sur la touche de mesure (5).

Sélectionnez le menu de réglage « Unit/Mem/E » en utilisant la touche « MODE » dans le laps de temps de la durée de coupure préréglée.

Pour accéder au menu de réglage « E », utilisez la touche « F3 ».

Réglage individuel du degré d'émission

Le degré d'émission peut être réglé via les touches de fonction « F1 » et « F3 » dans la plage de 0,10 à 1,00 en pas de 0,01.

Confirmez la saisie avec la touche de mesure (5) ou appuyez sur la touche « MODE ».

HOLD ▲ 15:30 ••••• ε=0.95 Max 31.2 28.2 °C Min 22.0 Unit Mem E → HOLD ▲ 15:30 ••••• ε=0.95 Tab ▲

Réglage du degré d'émission selon le tableau de consignes

Le degré d'émission peut être réglé via un tableau intégré reprenant les matériaux de tous les métaux standard.

Sélectionnez la fonction « Tab » via la touche « F2 ». Un tableau de matériaux s'affiche.

Avec les touches de fonction « F1 » et « F3 », le matériau disponible peut être sélectionné. Le matériau sélectionné est marqué d'une barre. Le degré d'émission se modifie en fonction du matériau.

Par défaut Valeur d'émission de la plupart des matériaux (0,95)

Ox Aluminium Aluminium, oxydé (0,30)

Ox Brass Laiton, oxydé (0,50)

Ox Copper Cuivre, oxydé (0,60)

Surface peinte (0,93)

Validez la sélection avec la touche « OK » (touche « F2 »). Pour quitter le réglage, appuyez sur la touche de mesure (5) ou la touche « MODE ».

À la fin des données techniques, vous trouverez un tableau indiquant les matériaux typiques et leur degré d'émission.

De nombreuses matières organiques ont une émissivité de 0,95. Par conséquent, le réglage par défaut de l'émissivité est de 0,95.

Mode de mesure en continu

L'instrument de mesure est équipé d'une fonction de mesure en continu.

Allumez l'instrument de mesure en appuyant brièvement sur la touche de mesure (5).

Sélectionnez le menu de réglage « Litt » dans le laps de temps de la durée de coupure préréglée.

La durée de mesure est allumée et éteinte en utilisant la touche de fonction « F1 ». Chaque pression permet d'allumer ou d'éteindre la fonction.

HOLD 15:30 ε=0.95 Max 31.2 28.2 °C Min 22.0 ← SCAN 15:30 ε=0.95 Max 31.2 28.2 °C Min 22.0 ← Mesure en continu desactivée ← Mesure en continu activée

Lors de l'activation de la fonction de mesure en continu, la touche de mesure (5), la touche « MODE » et la coupure automatique sont hors service.

Éclairage de l'affichage (réglage rapide)

L'éclairage de l'affichage peut également être réglé directement via le menu.

Allumez l'instrument de mesure en appuyant brièvement sur la touche de mesure (5).

Sélectionnez le menu de réglage En Lit « Laser » dans le laps de temps de la durée de coupure préréglée.

L'éclairage de l'affichage est également réglé via la fonction « Lit » avec la touche « F2 ». Chaque pression allume l'éclairage à un niveau plus lumineux et après le réglage au niveau le plus haut, l'affichage s'assombrit.

Activation et désactivation de la fonction laser

Le laser de visée peut être activé et désactivé. Afin d'éviter des déviations incontrôlées du faisceau, il est important de désactiver le laser si des surfaces fortement brillantes ou réfléchissantes doivent être mesurées.

Allumez l'instrument de mesure en appuyant brièvement sur la touche de mesure (5).

Sélectionnez le menu de réglage « Tom » dans le laps de temps de la durée de coupure préréglée.

Le laser de visée est allumé ou éteint via la fonction « Laser » avec la touche « F3 ». Chaque pression permet d'allumer ou d'éteindre la fonction. L'activation du laser est indiquée par le symbole laser (E) sur l'affichage.

Ne regardez jamais dans les orifices de sortie du laser ! Veuillez noter que les consignes de sécurité de ce mode d'emploi sont à respecter impérativement !

Fonction d'alerte « hi/lo

L'instrument de mesure est équipé d'une fonction d'alerte visuelle et acoustique. L'alerte peut être réglée et activée séparément pour une température élevée « Hi » et une température basse « Lo ».

En cas de dépassement au-dessus/au-dessous de la température réglée, un bip sonore retentit. Le symbole (Hi/Lo) commence à clignoter et l'écran d'affichage s'allume en rouge. L'alerte se déclenche dès que le seuil de la valeur minimale de l'alerte « Lo » ou de la valeur maximale de l'alerte « Hi » est dépassé.

Allumez l'instrument de mesure en appuyant brièvement sur la touche de mesure (5).

Sélectionnez le menu de réglage « Hi/Set/Lo » en utilisant la touche « MODE » dans le laps de temps de la durée de coupure préréglée.

Réglage de l'alarme

Sélectionnez avec la touche de fonction « F1 » le réglage de la valeur d'alerte supérieure « Hi » ou avec la touche « F3 » pour le réglage de la valeur d'alerte inférieure « Lo ».

Le réglage de la valeur d'alerte s'effectue via les deux touches de fonction « F1 » et « F3 ». Maintenez la touche enfoncée. Cela permet de changer la position des décimales très rapidement afin de régler des valeurs plus grandes.

Le plus petit réglage s'effectue jusqu'à 999,9 en palier de 0,1e, à partir de 1000 en palier de 1e.

La fonction d'alerte est activée ou désactivée via la touche « F2 ». La fonction de menu pour la touche « F2 » indique à chaque fois l'état actuel de cette fonction. Chaque pression modifie l'état actuel :

Off = désactivé

On = activé

De plus, la fonction d'alerte correspondante avec le symbole « Hi » ou « Lo » s'affiche à l'écran.

Confirmez la saisie avec la touche de mesure (5) ou appuyez sur la touche « MODE ». Les paramètres sont enregistrés.

Pendant la mesure, un signal sonore retentit lors du dépassement du seuil d'alerte correspondant et l'écran s'allume en rouge tout en affichant le symbole clignotant « Hi » ou « Lo ».

La valeur d'alerte réglée reste sauvegardée après l'arrêt.

Transfert de données à l'interface USB

L'instrument de mesure est équipé d'une interface USB pour le transfert et la sauvegarde des valeurs mesurées à un ordinateur.

Veuillez procéder comme suit pour raccorder le thermomètre infrarouge à votre ordinateur :

Démarrez votre ordinateur avec Windows® 2000 ou une version supérieure.

Insérez le CD du logiciel fourni dans un lecteur de CD et suivez les instructions indiquées à l'écran.

Si le programme d'installation ne démarre pas automatiquement, sélectionnez dans le gestionnaire le lecteur de CD et démarrez le programme d'installation « setup.exe » manuellement. Suivez les instructions affichées à l'écran.

Après l'installation avec succès du programme, installez le pilote USB également manuellement. Sélectionnez le lecteur de CD dans le gestionnaire et ouvrez le dossier « USB Driver ». Démarrez le programme d'installation « cp210xVCPinstaller.exe » manuellement. Suivez les instructions affichées à l'écran.

Activez sur l'instrument de mesure l'interface USB dans le menu de réglage du système « SET » dans le sous-menu « Send Data ».

Activez éventuellement la fonction de mesure en continu pour éviter la coupure automatique durant les pauses que vous effectuez. Le transfert de données s'effectue uniquement lorsque l'instrument de mesure est allumé.

Ouvrez le couvercle latéral (1) de l'instrument de mesure. Branchez le câble USB fourni dans la prise mini USB latérale et raccordez l'autre extrémité du câble à une interface USB libre sur votre ordinateur.

L'ordinateur reconnaît automatiquement un nouvel appareil. Une fois l'installation correctement effectuée, vous pouvez démarrer le logiciel de mesure.

Dès que la connexion des données est établie, le message « Connected » apparaît à l'écran.

Vous pouvez appliquer les paramètres des programmes et d'utilisation dans le menu d'aide (Help) du logiciel. Les valeurs infrarouges mesurées ainsi que les valeurs de la température de contact sont transférées sur l'ordinateur.

À la fin du transfert des données, désactivez la fonction de mesure en continu et quittez l'interface dans l'instrument de mesure.

11. Entretien et nettoyage

À part un nettoyage occasionnel et un remplacement de la pile, le thermomètre IR est sans maintenance.

Avant de procéder au nettoyage de l'appareil, il est impératif de respecter les consignes de sécurité suivantes.

B) nettoyage de la lentille

Éliminez les particules volatiles avec de l'air comprimé propre et essuyez tous les dépôts restants avec une brosse fine spéciale lentille. Nettoyer la surface avec un chiffon de nettoyage spécial lentille ou un chiffon doux, propre et non pelucheux. Pour le nettoyage des traces de doigts ou d'autres taches grasses, le chiffon peut être humidifié d'eau ou du liquide spécial pour nettoyer les lentilles. N'utilisez pas de solvants à base d'acide, d'alcool ou autres et n'utilisez pas des chiffons pelucheux pour nettoyer la lentille. Durant le nettoyage, évitez d'appliquer une pression excessive.

C) nettoyage du boîtier

N'utilisez jamais de produits de nettoyage abrasifs, chimiques ou agressifs tels que des essences, alcools ou autres produits analogues. Ils pourraient attaquer la surface de l'appareil. De plus, les vapeurs de ces produits sont explosives et nocives pour la santé. Pour le nettoyage, n'utilisez pas d'outil tranchant, de tournevis, de brosse métallique ou objet similaire.

Pour le nettoyage de l'appareil et de la sonde, prenez un chiffon propre, non pelucheux, antistatique et légèrement humide.

D) Mise en place et remplacement de la pile

Avant la première mise en service, insérez d'abord la pile fournie. Appuyez sur le bouton de déverrouillage (10) du couvercle du compartiment de la pile se trouvant au-dessous de l'appareil. Le couvercle du compartiment de la pile se déverrouille. Rabattez le couvercle du compartiment de la pile (3) vers l'avant. Raccordez la tension d'alimentation de la pile.

Lors du remplacement de la pile, enlevez la pile usagée du clip et branchez une pile neuve du même type sur le clip. Le clip de pile est conçu pour que la pile puisse y être insérée uniquement avec la bonne polarité. N'insérez pas la pile de force.

Refermez le compartiment de la pile en rabattant le couvercle du compartiment de la pile (3). Veillez à ne pas coincer les câbles et à ce que le verrouillage s'engage bien.

Remplacez la pile lorsque le symbole de la pile (G) sur l'affichage montre une alimentation de moins de deux barres.

Plein Vide

Ne laissez jamais des piles usagées dans l'instrument de mesure, car même les piles protégées contre les fuites peuvent s'oxyder et ainsi libérer des produits chimiques qui nuiront à votre santé ou détruiront l'appareil.

12. Dépannage

Avec le thermomètre IR, vous avez acquis un produit à la pointe du développement technique et qui bénéficie d'un fonctionnement fiable.

Il est toutefois possible que des problèmes ou des pannes surviennent.

Vous trouverez ci-après plusieurs procédures vous permettant de vous dépanner facilement le cas échéant.

Respectez impérativement les consignes de sécurité !

Problème Cause possible
Le bloc d'alimentation ne fonctionne pas. La pile est-elle épuisée ?
	Le mauvais degré d'émission est-il-réglé ?
	La lentille est-elle sale ?
Affichage de la valeur mesurée erronée.	La surface de mesure se trouve-t-elle derrière une vitre ?
	Les seuils minimaux ou maximaux des températures de fonctionnement autorisés sont-ils dépassés ?

13. Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. À la fin de sa durée de vie, mettez l'appareil au rebut conformément aux dispositions légales en vigueur. Retirez les piles / accus éventuellement insérés et éliminez-les séparément du produit.

B) piles/batteries

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles/batteries usagées, il est interdit de les jeter dans les ordures ménagères.

Les piles/batteries qui contiennent des substances toxiques sont marquées par les icônes ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/batteries, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles/batteries usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/batteries.

Vous respecterez ainsi les ordonnances légales et contribuerez à la protection de l'environnement.

14. Données techniques

Alimentation en énergie électrique...... pile monobloc de 9 V

Temps de réponse....150 ms

Degré d'émission....0,1 – 1,00 (réglable)

Plage de mesure des relevés IR..... de -50 à +1200 °C (-58 à +2192 °F)

Plage de mesure des relevés de contact..... de -50 à +1370 °C (-58 à +2498 °F)

Résolution....0,1°C/°F

Optique IR 50:1

Laser.... puissance <1 mW, classe de laser : 2, longueur d'onde : 630 - 670 nm

Conditions de fonctionnement..... de 0 à +50 °C, 10 – 90 % HR

Conditions de stockage..... de -10 à +60 °C, <80 % HR

Systèmes requis.... Windows® 2000 et supérieur

Poids....330 g

Dimensions....204 x 52 x 155 mm

Tolérances de mesure

La précision est valable pendant 1 an à une température de +23 à +25 °C (+73 à +77 °F), pour une humidité rel. de l'air inférieure à 75 %, sans condensation.

Plage de mesure des températures infrarouges

Plage de mesure °C Précision Reproductibilité
de -50 à +20 °C ±3 °C ± 1, 5 °C
de +20 à +500 °C ±1 % ±1 °C	±0,5 % ou ±0,5 °C
de +500 à +1000 °C ±1,5 %
de +1000 à +1200 °C ±2,0 % ±1,0 %
Plage de mesure °F Précision Reproductibilité
de -58 à +68 °F ±5,4 °F ±2,7 °F
de +68 à +932 °F ±1 % ±1,8 °F	±0,5 % ou ±0,9 °F
de +932 à +1832 °F ±1,5 %
de +1832 à +2192 °F ±2,0 % ±1,0 %

Plage de mesure de température type K

Plage de mesure °C Précision
de -50 à 0 °C ±2 °C
de 0 à +1370 °C	±(0,5 % + 1,5 °C)
Plage de mesure °F Précision
de -58 à +32 °F ±3,6 °F
de +32 à +2498 °F	±(0,5 % + 3 °F)

Émissivité de différentes surfaces

Les émissivités indiquées dans le tableau sont des valeurs approximatives. Certains paramètres, comme par exemple la forme ou le type de surface, peuvent influencer l'émissivité d'un objet.

L'instrument de mesure est livré avec une émissivité préréglée de 0,95. Elle correspond à la plupart des matériaux non métalliques. La méthode de mesure IR convient uniquement à des métaux nus et nécessite un traitement spécial des surfaces (par ex. bande isolante mate, etc.) ou un préréglage des degrés d'émission correspondants.

Surface Niveau d’émission Surface Niveau d’émission
Aluminium, nu 0,04 Cuivre, oxydé 0,60
Aluminium, oxydé 0,30 Laiton, oxydé 0,50
Asphalte 0,90 – 0,98 Vernis, mat 0,93 – 0,97
Béton 0,94 Aliment 0,93 – 0,98
Glace 0,96 – 0,98 Peau humaine 0,98
Oxyde de fer 0,78 – 0,82 Plastique 0,94
Couleur	0.93 Papier	0,97
Plâtre 0,80 – 0,90 Sable	0,90
Verre/porcelaine	0,92 – 0,94	Textile	0,90
Caoutchouc, noir	0,94 Eau	0,92 – 0,96
Bois	0,94 Tuile, enduit	0,93 – 0,96

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données), nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
