| Type de produit | Thermomètre à infrarouge sans contact |
| Marque | Voltcraft |
| Modèle | IR 110-6C |
| Dimensions (L x H x P) | 50 x 172 x 93 mm |
| Poids | 236 g |
| Alimentation | 2 piles AAA (1,5 V), 3 V au total |
| Plage de mesure | 0 °C à +110 °C (32 °F à 230 °F) |
| Précision de mesure | ±0,3 °C à ±0,7 °C selon la plage |
| Résolution | 0,1 °C (0,1 °F) |
| Rapport distance/taille de point (D:S) | 6:1 |
| Émissivité réglable | Oui, de 0,1 à 1,0 |
| Fonctions de mesure | Température instantanée, différentielle, MAX, MIN, moyenne |
| Alarme de température | Oui, seuils haut et bas réglables |
| Laser de visée | Classe 2, <1 mW, 630-670 nm |
| Temps de réponse | 300 ms |
| Extinction automatique | Après 15 secondes d'inactivité |
| Conditions de fonctionnement | 0 °C à +50 °C, 10 à 80 % HR |
| Conditions de stockage | -10 °C à +60 °C, <80 % HR |
| Entretien et nettoyage | Chiffon sec pour le boîtier ; air comprimé et chiffon pour lentilles pour le capteur |
| Réparabilité | Réparations uniquement par un technicien agréé |
| Contenu de l'emballage | Thermomètre, étiquettes d'alerte laser, pochette de transport, 2 piles AAA, mode d'emploi |
FOIRE AUX QUESTIONS - IR 110-6C VOLTCRAFT
Questions des utilisateurs sur IR 110-6C VOLTCRAFT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermomètre au format PDF gratuitement ! Retrouvez votre notice IR 110-6C - VOLTCRAFT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IR 110-6C de la marque VOLTCRAFT.
MODE D'EMPLOI IR 110-6C VOLTCRAFT
Thermomètre à infrarouge
IR 110-6C
N° de commande 3046398 Page 2 - 20
CE
1 Table des matières
2 Introduction....4
3 Téléchargement du mode d'emploi ....4
4 Utilisation prévue ....5
5 Contenu de l'emballage....5
6 Explication des symboles ....6
7 Consignes de sécurité....6
7.1 Informations générales ....6
7.2 Manipulation ....7
7.3 Conditions environnementales de fonctionnement....7
7.4 Laser....7
7.5 Piles....8
7.6 Fonctionnement....9
8 Aperçu du produit ....9
9 Insertion/changement des piles....10
10 Fonctionnement....10
10.1 Distance et précision ....10
10.2 Contraintes liées à la surface et à l'environnement....11
10.3 Marche/arrêt .... 11
10.4 Activer/désactiver le laser cible....11
10.5 Mesure de la température....12
10.6 Mesure de la température différentielle ....13
10.7 Affichage des valeurs maximales/minimales/moyennes....13
10.8 Régler l'alarme de température ....14
11 Configuration 15
11.1 Paramètres disponibles ....15
11.2 Réglage des paramètres....15
12 Entretien et nettoyage....16
12.1 Boîtier ....16
12.2 Lentilles du capteur à infrarouge .....16
13 Mise au rebut....17
13.1 Produit ....17
13.2 Piles/accumulateurs....18
14 Valeurs de références de l'émissivité ....19
15 Caractéristiques techniques ....20
15.1 Alimentation électrique....20
15.2 Mesures ......20
15.3 Laser....20
15.4 Autre ......20
2 Introduction
Nous vous remercions d'avoir choisi ce produit.
Pour toute question technique, veuillez vous adresser à:
3 Téléchargement du mode d'emploi
Utilisez le lien www.conrad.com/downloads (ou scannez le code QR) pour télécharger le mode d'emploi complet (ou les versions nouvelles/actuelles si disponibles). Suivez les instructions figurant sur la page internet.
4 Utilisation prévue
Le produit est utilisé pour des mesures de températures sans contact. Le capteur à infrarouge détecte le rayonnement thermique émis par un objet et convertit cette information en une valeur de température. Le produit n'est pas approprié pour une prise de température sur le corps humain.
Le produit ne peut être utilisé que dans les environnements secs.
Toute utilisation à des fins autres que celles décrites pourrait endommager le produit. Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, etc.
Ce produit est conforme aux exigences nationales et européennes en vigueur. Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.
Lisez attentivement les instructions du mode d'emploi et conservez ce dernier dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.
Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.
5 Contenu de l'emballage
Produit
Étiquettes d'alerte laser
Pochette de transport
2 piles AAA
Mode d'emploi
6 Explication des symboles
Les symboles suivants se trouvent sur le produit/l'appareil ou dans le texte :
Le symbole met en garde contre les dangers pouvant entraîner des blessures corporelles. Veuillez lire attentivement ces informations.
Le symbole met en garde contre les risques liés à l'exposition aux faisceaux laser qui peut entraîner des lésions oculaires.
7 Consignes de sécurité
Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.
7.1 Informations générales
Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.
L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
7.2 Manipulation
Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
7.3 Conditions environnementales de fonctionnement
Respectez toujours les règles de prévention des accidents applicables aux équipements électriques en cas d'utilisation du produit dans des sites commerciaux.
Un personnel formé doit superviser l'utilisation des appareils électriques dans les écoles, les centres de formation et les ateliers de bricolage.
N'exposez pas le produit à des contraintes mécaniques.
Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
Protégez le produit de l'humidité et des moisissures.
Protégez le produit de la lumière directe du soleil.
7.4 Laser
Lorsque vous utilisez l'équipement laser, assurez-vous toujours que le faisceau laser est dirigé de sorte que personne ne se trouve dans la zone de projection et que les faisceaux réfléchis involontairement (par exemple, par des objets réfléchissants) ne puissent pas être dirigés vers des personnes.
Le rayonnement laser peut être dangereux si le faisceau laser ou sa réflexion pénètre dans des yeux sans protection. Avant d'utiliser le thermomètre, familia-risez-vous avec les dispositions légales et les instructions relatives à l'utilisation d'un tel appareil laser.
Ne regardez jamais directement dans le faisceau laser et ne le pointez jamais vers des personnes ou des animaux. Le rayonnement laser peut causer de graves lésions oculaires.
Si le rayonnement laser entre en contact avec vos yeux, fermez-les immédiatement et éloignez votre tête de la trajectoire du faisceau.
Si vos yeux ont été irrités par le rayonnement laser, arrêtez d'effectuer des tâches ayant des implications sécuritaires telles que travailler avec des machines, travailler en hauteur ou à proximité des tensions élevées. Ne conduisez pas de véhicule tant que l'irritation n'a pas complètement disparu.
Ne dirigez pas le faisceau laser vers des miroirs ou d'autres surfaces réfléchissantes. Un faisceau réfléchi non contrôlé est susceptible d'atteindre des êtres humains ou des animaux.
N'ouvrez jamais l'appareil. Les tâches de configuration ou de maintenance ne doivent être effectuées que par un spécialiste formé qui connaît bien les dangers potentiels. Des ajustements mal effectués pourraient entraîner un rayonnement laser dangereux
Ce produit est équipé d'un laser de classe 2. Des panneaux laser en différentes langues sont inclus dans le paquet. Si le panneau sur le laser n'est pas dans votre langue locale, attachez-y le panneau approprié.
Puissance de sortie maxi: <1 mW
Longueur d'onde: 630-670 nm
EN 60825-1: 2014
Attention : L'utilisation d'équipements ou de procédures autres que ceux décrits dans ces instructions pourrait entraîner une exposition à des radiations dangereuses.
7.5 Piles
Respectez les indications de polarité lorsque vous insérez les piles.
Afin d'éviter les dommages dus aux fuites, les piles doivent être enlevées de l'appareil si vous ne comptez pas utiliser celui-ci pendant une longue période. Des piles endommagées ou qui fuient peuvent provoquer des brûlures acides en cas de contact avec la peau, il est donc recommandé de manipuler les piles usagées avec des gants de protection appropriés.
Les piles doivent être tenues hors de portée des enfants. Ne laissez pas des piles traîner, car il existe un risque que les enfants ou les animaux domestiques les avalent.
Toutes les piles doivent être remplacées en même temps. Mélanger des piles
usagées et des piles neuves dans l'appareil peut entraîner des fuites et endommager l'appareil.
Les piles ne doivent pas être démantelées, court-circuitées ou jetées au feu. Ne rechargez pas les piles non rechargeables. Cela constituerait un risque d'explosion !
7.6 Fonctionnement
Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sûr ne peut plus être garanti si le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké pendant une période prolongée dans des conditions défavorables ou
- a été transporté dans des conditions très rudes.

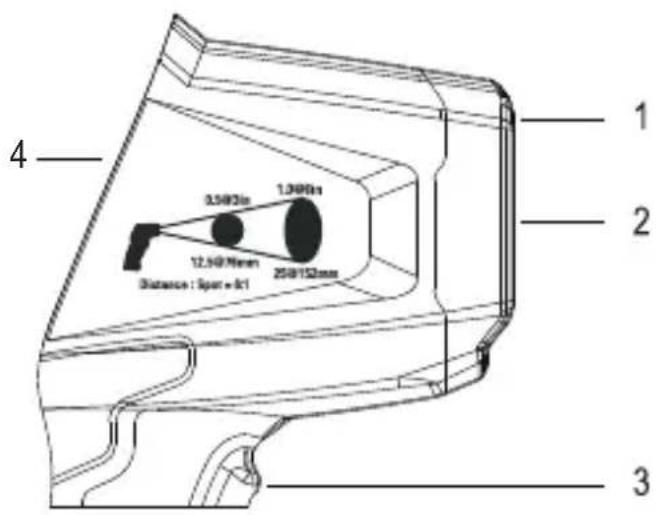

8 Aperçu du produit
- Prise laser
- Capteur infrarouge (IR) avec objectif
- Bouton de mesure
- Écran
9 Insertion/changement des piles
- Déverrouillez et retirez ensuite le couvercle du compartiment à piles au bas du manche.
- Retirez le support de piles.
- Insérez deux piles AAA dans le support. Respectez les marques de polarité imprimées sur le support.
- Remettez le compartiment à piles en place
- Refermez le couvercle du compartiment à piles.
Remarque :
Remplacez les piles si le symbole de pile 📋s'affiche à l'écran
10 Fonctionnement

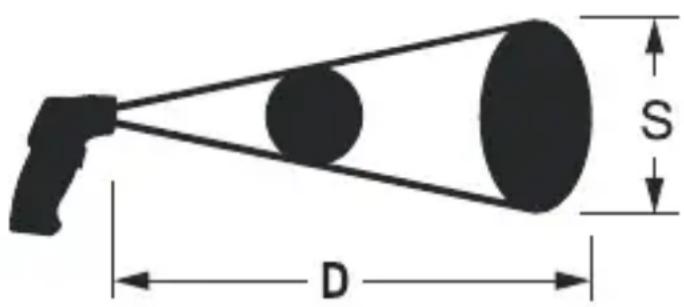

10.1 Distance et précision
Pour obtenir des mesures précises, tenez compte des éléments suivants lors de la mesure :
L'objet mesuré doit être plus grand que le point de mesure IR S (fig. 1).
L'objet mesuré doit être au moins deux fois plus grand que le point de mesure IR S (fig. 1).
Plus l'objet est petit, plus il est proche du thermomètre.
Le rapport D:S est de 6:1. À une distance D (fig. 1) de 6 cm, la taille du point de mesure IR est de 1 cm.
10.2 Contraintes liées à la surface et à l'environnement
Tous les matériaux de surface ne sont pas adaptés à la prise de mesures. Respectez les contraintes suivantes :
Ne mesurez pas les températures de surfaces métalliques brillantes ou polies.
Ne mesurez pas à travers les surfaces transparentes telles que le verre.
L'appareil mesurera plutôt la température de la surface du verre.
La vapeur, la poussière et la fumée peuvent affecter la précision.
10.3 Marche/arrêt
- Appuyez sur le bouton de mesure pour mettre le produit sous tension.
→ L'écran s'allume.
→ Le produit s'éteint automatiquement au bout d'environ 15 secondes d'inactivité.
Le laser cible vous aide à diriger le capteur infrarouge vers l'endroit souhaité.
Lésion oculaire due à la lumière laser
- Ne pointez pas le faisceau laser sur les personnes ou les animaux.
- Appuyez sur le bouton de mesure pour allumer l'appareil.
- Appuyez sur le bouton pour activer/désactiver le laser cible.
→ (S'il est activé) le symbole ⚠️ s'affiche à l'écran
→ (S'il est activé) le laser cible reste actif lorsque le bouton de mesure est enfoncé.
10.5 Mesure de la température
Important :
Les mesures prolongées de températures élevées à faible distance font chauffer le produit. Cela entraîne des mesures inexactes.
Plus la température est élevée, plus la distance de mesure doit être grande et la durée de mesure courte.
Condition préalable
Le produit s'est ajusté à la température ambiante. Ceci peut durer jusqu'à 30 minutes.
Procédure
- Pour effectuer la mesure, appuyez sur le bouton de mesure et maintenez-le enfoncé, puis pointez le capteur infrarouge vers l'objet.
→ La température mesurée et SCAN s'affichent à l'écran.
→ Si la température se situe en dehors de la plage de mesure, l'affichage indique ----.
- Relâchez le bouton de mesure pour figer la mesure.
→ La dernière valeur mesurée et HOLD s'affichent à l'écran.

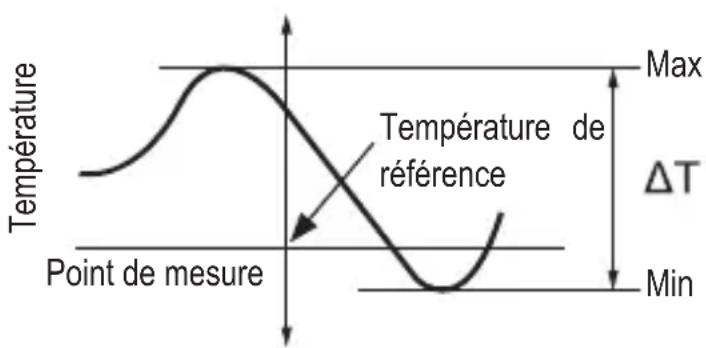

10.6 Mesure de la température différentielle
La température différentielle a pour fonction de mesurer la différence entre la température la plus élevée et la température la plus basse par rapport à la température d'un objet de référence. La première mesure sert de température de référence.
line
| Point de mesure | Temperature | | --------------- | ----------- | | 0 | Max | | Max | 0 | | Point | Min |Fig. 2
Le graphique montre comment la température peut varier d'un endroit à l'autre (ou d'un objet à l'autre) par rapport à la température de référence initialement définie.
- Appuyez sur le bouton de mesure pour allumer l'appareil.
- Appuyez plusieurs fois sur le bouton MODE jusqu'à ce que DIF s'affiche à l'écran.
- Pointez le capteur à infrarouge sur l'objet.
- Appuyez sur le bouton de mesure et maintenez-le enfoncé pour commencer à prendre les mesures.
→ L'écran affiche la température actuelle et la différence T entre la température la plus élevée et la température la plus basse (fig. 2).
10.7 Affichage des valeurs maximales/minimales/moyennes
Outre la température, le produit enregistre et calcule la température maximale, minimale et moyenne. Vous pouvez définir la valeur qui s'affiche lors de la prise de mesures.
- Appuyez sur le bouton de mesure pour allumer l'appareil.
- Appuyez plusieurs fois sur le bouton MODE pour sélectionner la température minimale (MIN), maximale (MAX), ou moyenne (AVG).
10.8 Régler l'alarme de température
L'alarme de température vous permet de définir un seuil de température inférieur et supérieur. Lorsque les mesures sont inférieures au seuil inférieur ou supérieures au seuil supérieur, une alarme retentit. Les seuils peuvent être activés indépendamment les uns des autres.
Réglage des seuils
- Appuyez sur le bouton MODE et maintenez-le enfoncé jusqu'à ce que ε= clignote à l'écran.
-
Appuyez plusieurs fois sur le bouton MODE jusqu'à ce que («• H(seuil supérieur) ou L(seuil inférieur) clignotent à l'écran.
-
Appuyez sur le bouton ▲ pour activer le seuil.
→ L'affichage passe de Off (désactivé) à On (activé).
- Appuyez sur le bouton MODE pour confirmer.
→ La température clignote à l'écran.
-
Utilisez les boutons ▲ et ▼ pour définir le seuil de température
-
Continuez d'appuyer sur le bouton MODE jusqu'à ce qu'aucun symbole ne clignote à l'écran.
→ Le symbole de seuil correspondant s'affiche à l'écran.
→ Vous avez réglé et activé le seuil.
Désactiver le seuil
Référez-vous à la procédure ci-dessus pour les paramètres des seuils. Au lieu de les activer, désactivez-les
11 Configuration
Utilisez le menu de configuration pour changer et ajuster l'affichage et les paramètres de mesure.
11.1 Paramètres disponibles
| Réglage Indicateur d'affichage | Description | |
| Unité de température | °C/°F | Choisissez entre degrés Celsius et degrés Fah-renheit. |
| Émissivité | = | Réglez le niveau d'émissivité.De nombreux matériaux organiques ont une émissivité de 0,95.Référez-vous aux « Valeurs de référence de l'émissivité » pour connaître les niveaux d'émissivité des différents matériaux. |
11.2 Réglage des paramètres
- Appuyez sur le bouton MODE et maintenez-le enfoncé jusqu'à ce que ε= cli-gnote à l'écran.
- Appuyez plusieurs fois sur le bouton MODE jusqu'à ce que l'indicateur correspondant au réglage que vous souhaitez modifier clignote à l'écran.
- Utilisez les boutons ▲ et ▼ pour ajuster les valeurs de paramétrage.
- Appuyez sur le bouton MODE pour sauvegarder les modifications.
- Pour quitter le menu, appuyez plusieurs fois sur le bouton MODE jusqu'à ce qu'aucun symbole ne clignote plus à l'écran.
→ Vous avez changé les paramètres
12 Entretien et nettoyage
12.1 Boîtier
Important :
– N'utilisez pas de produits de nettoyage agressifs, de solutions à base d'alcool ou tout autre solvant chimique. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit.
- Ne plongez pas le produit dans l'eau.
- Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.
12.2 Lentilles du capteur à infrarouge
Important :
– N'utilisez pas de solvants acides, alcooliques ou d'autres solvants ni de chiffons rugueux et pelucheux pour nettoyer la lentille.
- Évitez d'exercer trop de pression lors du nettoyage de la lentille.
- Enlevez les particules détachées avec de l'air comprimé propre et essuyez les résidus avec une brosse à lentilles fine.
- Nettoyez la surface à l'aide d'un chiffon pour lentilles ou d'un chiffon propre, doux et non pelucheux. Le chiffon peut être humidifié avec de l'eau ou une solution de nettoyage pour lentilles afin d'éliminer les traces de doigts et autres résidus.
13 Mise au rebut
13.1 Produit
Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.
Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.
Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :
à nos filiales Conrad
dans les centres de collecte créés par Conrad
dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)
L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.
Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.
13.2 Piles/accumulateurs
Retirez les piles/accumulateurs insérés et éliminez-les séparément du produit. En tant qu’utilisateur final, vous êtes légalement tenu (Ordonnance relative à l’élimination des piles usagées) de rapporter toutes les piles/accumulateurs usagés ; il est interdit de les jeter avec les ordures ménagères.
Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).
Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.
Avant la mise au rebut, recouvrez complètement les contacts exposés de la batterie/des piles avec un morceau de ruban adhésif pour éviter les courts-circuits. Même si les piles/batteries rechargeables sont vides, l'énergie résiduelle qu'elles contiennent peut être dangereuse en cas de court-circuit (éclatement, surchauffe, incendie, explosion).
14 Valeurs de références de l'émissivité
Remarque :
Les niveaux d'émissivité indiqués dans le tableau suivant sont des valeurs approximatives. Des paramètres tels que la forme et les caractéristiques du matériau peuvent affecter l'émissivité d'un objet.
| Surface Emissivité | Surface Emissivité | ||
| Asphalte 0,90 – 0,98 | Vernis (mat) 0,97 | ||
| Béton 0,94 Mortier 0,89 – 0,91 | |||
| Glace 0,96 – 0,98 Papier 0,70 – 0,94 | |||
| Oxyde ferrique 0,78 – 0,82 Plastique 0,85 – 0,95 | |||
| Sol/humus 0,92 – 0,96 Sable 0,9 | |||
| Plâtre dur 0,80 – 0,90 Textiles | 0,9 | ||
| Verre, céramique | 0,90 – 0,95 Eau | 0,92 – 0,96 | |
| Caoutchouc (noir) | 0,94 Briques 0,93 – 0,96 | ||
| Vernis | 0,80 – 0,95 |
15 Caractéristiques techniques
15.1 Alimentation électrique
Alimentation....3 V, 2 piles AAA de 1,5 V
15.2 Mesures
Plage de mesure .... 0 à +110 °C (+32 °F à +230 °F)
| Plage de température Précision Résolution | |
| 0 à +25 °C ±0,7 °C 0,1 °C (0,1 °F) | |
| >+25 à <+45 °C ±0,3 °C 0,1 °C (0,1 °F) | |
| +45 à +110 °C ±0,7 °C 0,1 °C (0,1 °F) |
Dispositif optique de mesure IR....6:1
Émissivité 0,1 – 1,0
Temps de réponse....300 ms
15.3 Laser
Classe de protection du laser ..... 2
Longueur d'onde du laser....630 – 670 nm
Sortie du laser .... <1 mW
15.4 Autre
Conditions de fonctionnement..... 0 à +50 °C, 10 à 80 % HR
Conditions de stockage ...... -10 à +60 °C, <80 % HR
Dimensions (l x h x p)....50 x 172 x 93 mm
Poids....236 g
Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
