BEDIENUNGSANLEITUNG IR 120150D VOLTCRAFT

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt Österreich: www.conrad.at www.business.conrad.at Schweiz: www.conrad.ch www.biz-conrad.ch

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden sollen.4

3. Bestimmungsgemäße Verwendung

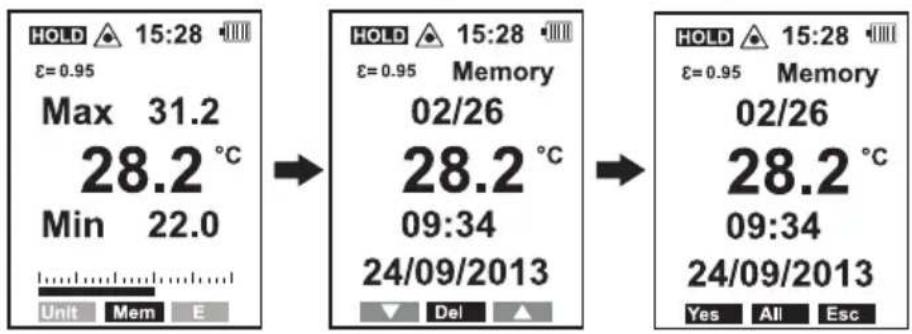

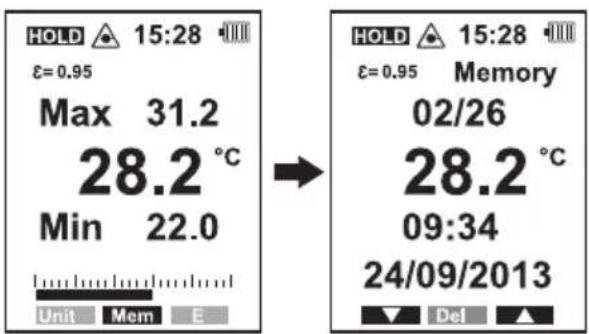

Das Infrarot-Thermometer ermöglicht die berührungslose Messung von Oberächentemperaturen. Es bestimmt die Temperatur anhand der abgestrahlten Infrarotenergie, die von jedem Objekt abgegeben wird. Durch die berührungslose Messung ist es ideal für gefährliche, schwer zugängliche, sich bewegende oder unter elektrischer Spannung stehende Objekte. Es kann nicht durch transparente Materialien wie z. B. Glas, Kunststoffe, Wasser etc. hindurch messen. Der Temperaturmessbereich reicht von -50 bis +1200 °C. Eine Doppellaser-Zieleinrichtung erleichtert das Bestimmen des Messbereiches. Zusätzlich ist eine Kontaktmessung mit einem Thermoelement-Fühler vom Typ K im Messbereich von -50 bis +1370 °C, je nach verwendetem Fühler möglich. Das IR-Thermometer selbst darf nicht direkt mit der gemessenen Temperatur in Berührung kommen. Ausreichender Sicherheitsabstand sowie die zulässigen Umgebungsbedingungen sind unbedingt einzuhalten. Eine diagnostische Anwendung im Medizinbereich ist nicht zulässig. DerEmissionsgradkannaufdievorhandeneOberächenbeschaffenheitdesMessobjektsangepasstwerden. Das IR-Thermometer verfügt zusätzlich über einen internen Speicher für max. 30 Messwerte. Diese Werte können am Display des Messgerätes oder über die eingebaute USB-Schnittstelle ausgelesen werden. Zur Spannungsversorgung dient eine 9 V Blockbatterie. Eine andere Energieversorgung darf nicht verwendet werden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Verletzungen hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

• Temperaturfühler Typ-K (Messbereich -20 bis +250 °C)

• Bedienungsanleitung5 Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Merkmale und Funktionen

• IR-Messbereich -50 bis +1200 °C

• GrakfähigePunktmatrix-Anzeige

• Doppel-LaserfürgenaueMesseckmarkierung

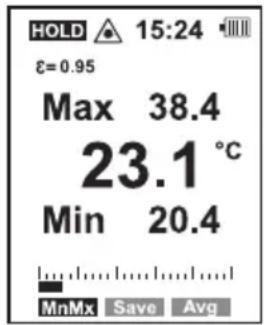

• Min-/Max-/Ø- und Differenz-Anzeige

• K-Typ-Fühler-Messfunktion

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.6

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern oder Sendeantennen. Dadurch kann der Messwert verfälscht werden.

• Wasserdampf, Staub, Rauch und/oder Dämpfe können die Optik beeinträchtigen und zu einem falschen Messergebnis führen.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.

• Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt uneingeschaltet auf Zimmertemperatur kommen.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute. b) Laser

• Beim Betrieb der Lasereinrichtung ist unbedingt darauf zu achten, dass der Laserstrahl so geführt wird, dasssichkeinePersonimProjektionsbereichbendetunddassungewolltreektierteStrahlen(z.B. durchreektierendeGegenstände)nichtindenAufenthaltsbereichvonPersonengelangenkönnen.

• Laserstrahlungkann gefährlichsein, wennder Laserstrahloder eineReexion indas ungeschützte Auge gelangt. Informieren Sie sich deshalb bevor Sie die Lasereinrichtung in Betrieb nehmen über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derartigen Lasergerätes.

• Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf Personen oder Tiere. Laserstrahlung kann zu Augenverletzungen führen.

• Wenn Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf ist sofort aus dem Strahl zu bewegen.7

• Sollten Ihre Augen durch Laserstrahlung irritiert worden sein, führen Sie auf keinen Fall mehr sicherheitsrelevante Tätigkeiten, wie z.B. Arbeiten mit Maschinen, in großer Höhe oder in der Nähe von Hochspannung aus. Führen Sie bis zum Abklingen der Irritation auch keine Fahrzeuge mehr.

• RichtenSiedenLaserstrahlniemalsaufSpiegeloderanderereektierendeFlächen.Derunkontrolliert abgelenkte Strahl könnte Personen oder Tiere treffen.

• Öffnen Sie das Gerät niemals. Einstell- oder Wartungsarbeiten dürfen nur vom ausgebildeten Fachmann, der mit den jeweiligen Gefahren vertraut ist, durchgeführt werden. Unsachgemäß ausgeführte Einstellarbeiten können eine gefährliche Laserstrahlung zur Folge haben.

• Das Produkt ist mit einem Laser der Laserklasse 2 ausgerüstet. Im Lieferumfang benden sich Laserhinweisschilder in verschiedenen Sprachen. Sollte das Hinweisschild auf dem Laser nicht in Ihrer Landessprache verfasst sein, befestigen Sie bitte das entsprechende Schild auf dem Laser.

• Vorsicht - wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. c) Batterie

• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. VersuchenSieniemals,nichtauadbareBatterienaufzuladen.EsbestehtExplosionsgefahr!8

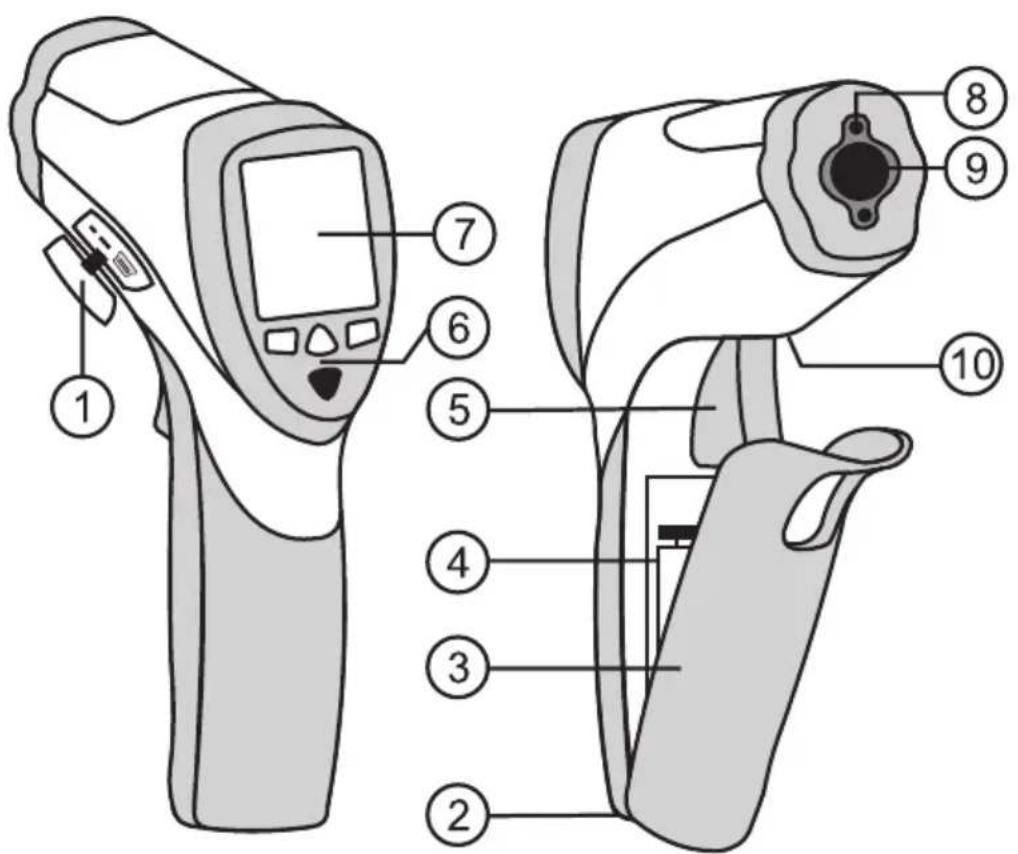

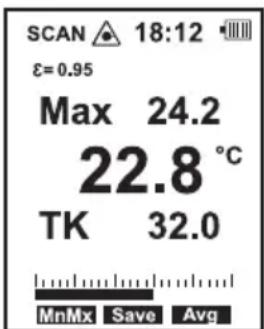

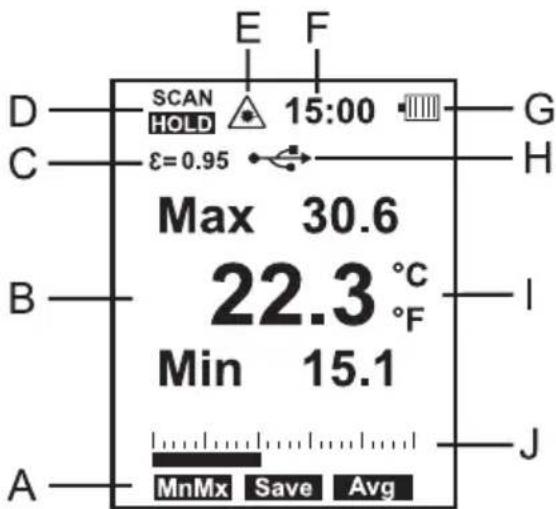

a) IR-Thermometer 1 Anschluss für Typ-K-Thermoelementfühler und USB-Buchse 2 Stativgewinde 3 Batteriefachdeckel 4 Batteriefach 5 Messtaste 6 Tasten F1, F2, F3 und MODE 7 Display 8 Laser-Austrittsöffnung 9 IR-Sensor 10 Entriegelungsknopf für Batteriefachdeckel9 b) Display A Funktionen der Tasten F1, F2 und F3 B Hauptanzeige C Emissionsgrad D Betriebsanzeige (SCAN = Messung, HOLD = Standby) E Lasersymbol für aktivierten Ziellaser F Uhrzeit G Batteriestand H USB-Anzeige für aktive Schnittstelle I Anzeige der Messeinheit °Celsius/°Fahrenheit J Bargraph

8. Produktbeschreibung

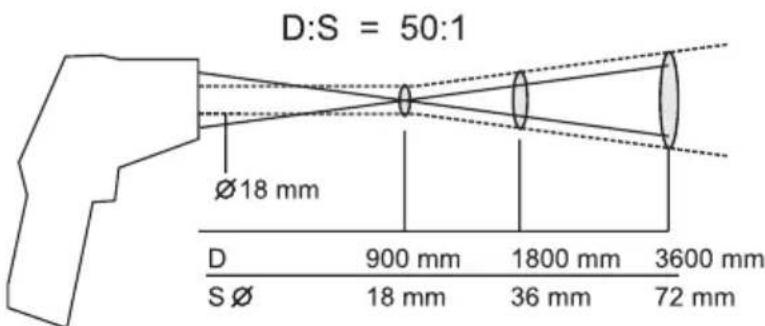

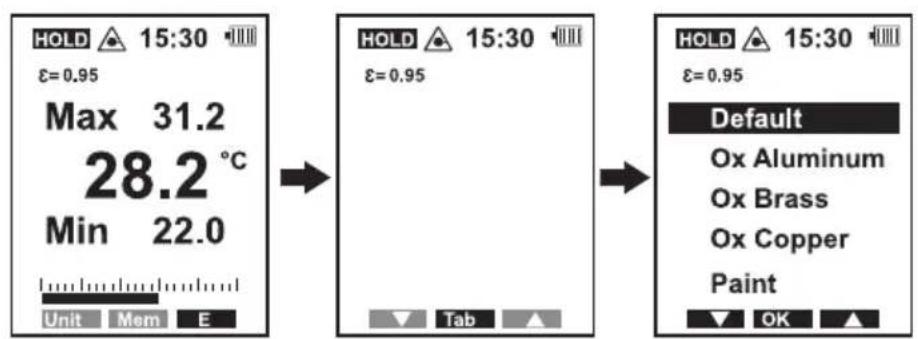

a) Funktionsweise Infrarot-ThermometermessendieOberächentemperatureinesObjektes.DerSensorerfasstdieemittierte,reektierte und durchgelassene Wärmestrahlung des Objektes und wandelt diese Information in einen Temperaturwert um. Der Emissionsgrad ist ein Wert, der benutzt wird, um die Energieabstrahlungs-Charakteristik eines Materials zu beschreiben. Je höher dieser Wert, desto höher ist die Fähigkeit des Materials, Strahlungen auszusenden. Viele organischeMaterialien undOberächen habeneinen Emissionsgradvon ca.0,95.MetallischeOberächenoder glänzende Materialien haben einen niedrigeren Emissionsgrad. Dies führt zu einer ungenauen Messung. Aus diesemGrundsolltebeimetallisch-glänzendenOberächeneinemattschwarzeFarbschichtodermattesKlebeband aufgebracht werden.10 b) IR-Messoptik - Verhältnis Messentfernung-Messäche (D:S=Distance:Spot=Entfernung:Messeck) UmgenaueMessergebnissezuerzielen,mussdasMessobjektgrößeralsderIR-Messecksein.Dieermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist, desto geringer muss die Entfernung zum Infrarot-Thermometer sein. Die genaue Messeckgröße können Sie dem folgenden Diagramm entnehmen. Ebenso ist dieses auf dem Gerät aufgedruckt. Für genaue Messungen sollte das Messobjekt mindestensdoppeltsogroßwiederMessecksein. Der kleinste Messdurchmesser wird bis zu einer Entfernung von 90 cm erreicht. Der Messdurchmesser beträgt 18 mm. Halten Sie jedoch ausreichend Abstand, um eine Fehlmessung durch Erwärmung des IR-Thermometers zu vermeiden. Beispiel: Bei einem Abstand von 2 m beträgt der Messdurchmesser 40 mm. c) Ziellaser Der Ziellaser ist je nach Voreinstellung bei der Messung aktiv. In der Anzeige erscheint bei aktivem Laser ein Warnsymbol (E). Blicken Sie niemals während der Messung in die Laseröffnung (8). DerZiellaseristdoppeltausgeführtundmarkiertdeninneren,ungefährenRandbereichderMessäche(ca.90%). TreffenbeideLaserpunkteaufeinander,istdiekleinsteMessächeerreicht.Diesebeträgt18mmimDurchmesser. BeigrößerenAbständengehendiebeidenLaserpunkteanalogzurMessächeauseinander.11

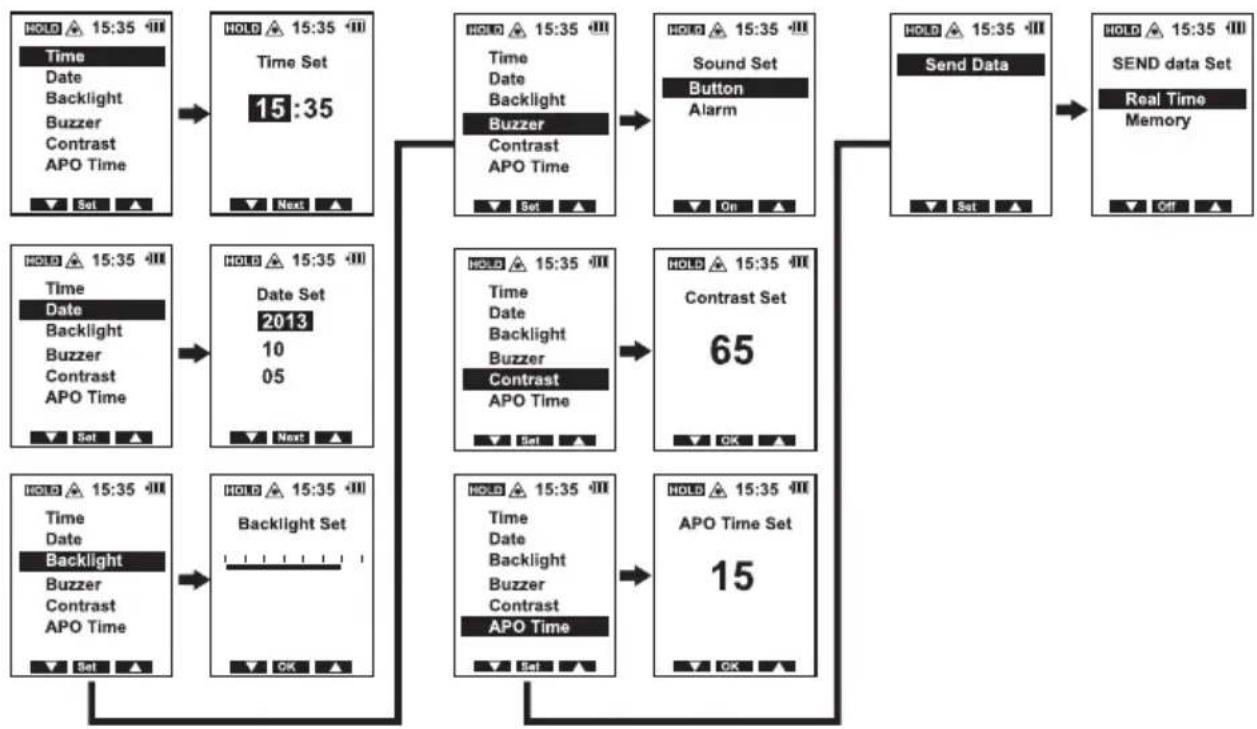

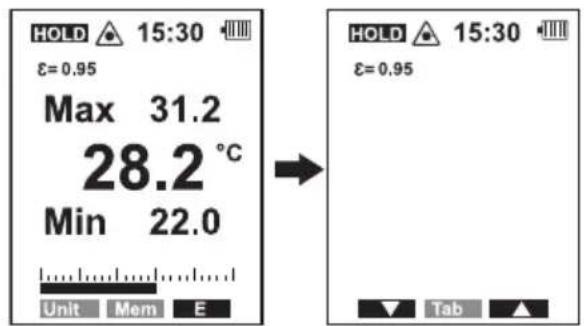

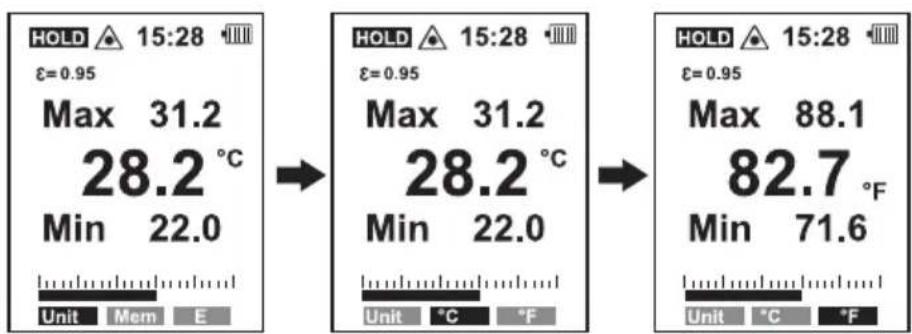

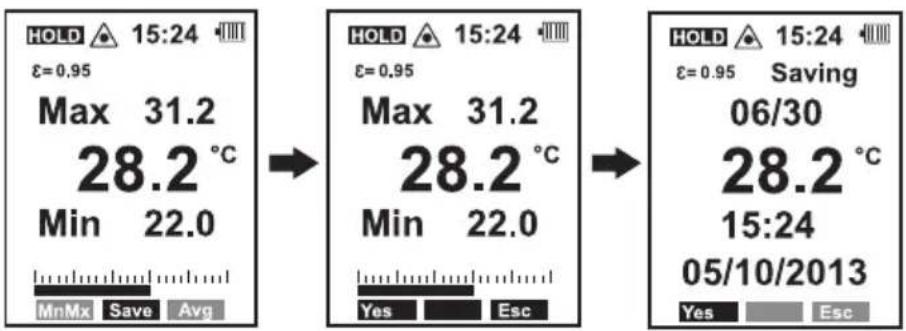

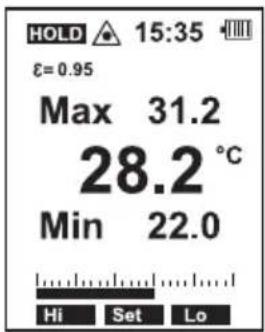

Bevor Sie mit dem Messgerät arbeiten können, muss erst die beiliegende Batterie eingesetzt werden. Setzen Sie die Batterie wie im Kapitel „Wartung und Reinigung“ beschrieben ein. Das IR-Thermometer ermöglicht individuelle Systemeinstellungen für den Messbetrieb, die Sie nach der Erstinbetriebnahme vornehmen sollten. a) Systemeinstellungen Um in den Einstellmodus „SET“ zu gelangen, drücken Sie kurz die Messtaste (5). Das Messgerät schaltet sich ein. Im unteren Displaybereich wird das Hauptmenü für die drei Funktionstasten „F1“, „F2“ und „F3“ eingeblendet. Mit der Taste „MODE“ wird zum nächsten Hauptmenü umgeschaltet bzw. eine ausgewählte Funktion beendet. Drücken Sie die Taste „MODE“ dreimal, bis die Funktionsanzeige „SET“ erscheint. Drücken Sie die Taste „F2“ um die Funktion „SET“ auszuwählen. Folgende Menüpunkte können nacheinander ausgewählt werden: Das Einstellmenü kann jederzeit durch Drücken der Messtaste (5) beendet werden. Zahleneinstellungen können durch Halten der Tasten „F1“ und „F3“ beschleunigt werden.12 b) Zeiteinstellung Wählen Sie mit den Funktionstasten „F1“ oder „F3“ die Funktion „Time“ aus. Die ausgewählte Funktion wird mit einem Balken markiert. Drücken Sie die Taste „F2“ um die Auswahl zu bestätigen. Im nächsten Menü kann die Uhrzeit im Zeitformat „hh:mm“ eingestellt werden. Mit den Tasten „F1“ und „F3“ kann die Stundenanzeige geändert werden. Taste „F2“ schaltet zur Minuteneinstellung um. Die Einstellung erfolgt wieder mit den Tasten „F1“ und „F3“. Nach erfolgter Einstellung bestätigen Sie die korrekte Uhrzeit mit der Taste „F2“ (OK). Die Anzeige schaltet zum Hauptmenü zurück. c) Datumseinstellung Wählen Sie mit den Funktionstasten „F1“ oder „F3“ die Funktion „Date“ aus. Die ausgewählte Funktion wird mit einem Balken markiert. Drücken Sie die Taste „F2“ um die Auswahl zu bestätigen. Im nächsten Menü kann das Datum im Format „Jahr:Monat:Tag“ eingestellt werden. Mit den Tasten „F1“ und „F3“ kann die Jahresanzeige geändert werden. Taste „F2“ schaltet zum nächsten Einstellpunkt um. Wiederholen Sie die Einstellschritte für Monat und Tag. Nach erfolgter Einstellung bestätigen Sie das korrekte Datum mit der Taste „F2“ (OK). Die Anzeige schaltet zum Hauptmenü zurück. d) Anzeigenbeleuchtung einstellen Wählen Sie mit den Funktionstasten „F1“ oder „F3“ die Funktion „Backlight“ aus. Die ausgewählte Funktion wird mit einem Balken markiert. Drücken Sie die Taste „F2“ um die Auswahl zu bestätigen. Im nächsten Menü kann die Anzeigenbeleuchtung in 7 Stufen eingestellt werden. Die Stufe wird über eine Balkenanzeige dargestellt. Mit den Tasten „F1“ und „F3“ kann die Helligkeit geändert werden. Bestätigen Sie Ihre Einstellung mit der Taste „F2“ (OK). Die Anzeige schaltet zum Hauptmenü zurück. e) Signalton einstellen Wählen Sie mit den Funktionstasten „F1“ oder „F3“ die Funktion „Buzzer“ aus. Die ausgewählte Funktion wird mit einem Balken markiert. Drücken Sie die Taste „F2“ um die Auswahl zu bestätigen. Im nächsten Menü kann der Signalton für Tastendruck und Alarm eingestellt werden. Mit den Tasten „F1“ und „F3“ erfolgt die Auswahl für Tastenton (Button) und Alarmton (Alarm). Mit der Taste „F2“ kann die Funktion ein- und ausgeschaltet werden (On = ein, Off = aus). Drücken Sie die Taste „MODE“. Die Anzeige schaltet zum Hauptmenü zurück. f) Anzeigenkontrast einstellen Wählen Sie mit den Funktionstasten „F1“ oder „F3“ die Funktion „Contrast“ aus. Die ausgewählte Funktion wird mit einem Balken markiert. Drücken Sie die Taste „F2“ um die Auswahl zu bestätigen. Im nächsten Menü kann der Anzeigenkontrast von 30 bis99%eingestelltwerden.MitdenTasten„F1“und„F3“kannderKontrastgeändertwerden.BestätigenSieIhre Einstellung mit der Taste „F2“ (OK). Die Anzeige schaltet zum Hauptmenü zurück.13 g) Zeit für die automatische Abschaltung einstellen Wählen Sie mit den Funktionstasten „F1“ oder „F3“ die Funktion „APO Time“ aus. Die ausgewählte Funktion wird mit einem Balken markiert. Drücken Sie die Taste „F2“ um die Auswahl zu bestätigen. Im nächsten Menü kann die Zeit zur automatischen Abschaltung von 7 bis 60 Sekunden eingestellt werden. Mit den Tasten „F1“ und „F3“ kann die Zeit geändert werden. Bestätigen Sie Ihre Einstellung mit der Taste „F2“ (OK). Die Anzeige schaltet zum Hauptmenü zurück. Die Zeit für die automatische Abschaltung läuft, sobald keine Taste mehr betätigt wird. Die automatische Abschaltfunktion ist im Dauermessbetrieb nicht aktiv. Nach dem Abschalten gehen alle automatisch erfassten Daten (aktueller Messwert/Min/Max/Avg/Dif) verloren. Die voreingestellten System- und Alarmeinstellungen sowie die Speicherplätze (1 - 30) bleiben erhalten. h) Datenübertragung für Schnittstelle einstellen Wählen Sie mit den Funktionstasten „F1“ oder „F3“ die Funktion „Send Data“ aus. Die ausgewählte Funktion wird mit einem Balken markiert. Drücken Sie die Taste „F2“ um die Auswahl zu bestätigen. Im nächsten Menü kann der Übertragungsmodus für Echtzeit-Datenübertragung oder Speicherübertragung eingestellt werden. Mit den Tasten „F1“ und „F3“ erfolgt die Auswahl für Echtzeit-Datenübertragung (Real Time) oder Datenübertragung des internen Speichers (Memory). Mit der Taste „F2“ kann die Funktion ein- und ausgeschaltet werden (Anzeige „On“ = ein, Anzeige „Off“ = aus). Die aktivierte Schnittstelle zur Echtzeit-Datenübertragung wird durch das USB-Symbol (7H) in der Anzeige dargestellt. Drücken Sie die Taste „MODE“. Die Anzeige schaltet zum Hauptmenü zurück. Bei der Echtzeit-Datenübertragung muss die Dauermessfunktion aktiviert werden, da ansonsten die automatische Abschaltung in Messpausen aktiv wird.

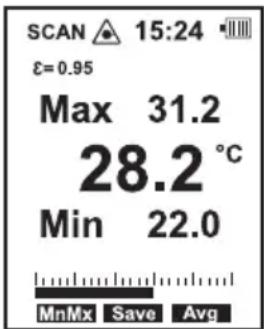

Um genaue Messwerte zu erhalten, muss das Infrarot-Thermometer an die Umgebungstemperatur angepasst sein. Lassen Sie das Gerät bei einem Standortwechsel auf die neue Umgebungstemperatur kommen. Längere Messungen von hohen Temperaturen bei geringem Messabstand führen zu einer Eigenerwärmung des Messgerätes und damit zu einer Fehlmessung. Um genaue Messwerte zu erreichen gilt die Faustregel: Je höher die Temperatur, desto größer sollte der Messabstand und desto kürzer die Messdauer sein. GlänzendeOberächenverfälschenbeiderIR-MessungdasMessergebnis.ZurKompensationkanndie OberächeglänzenderTeilemitKlebebandodermitmattschwarzerFarbebedecktwerden. DasGerätkannnichtdurchtransparenteOberächenwiez.B.Glasmessen.Stattdessenmisstesdie OberächentemperaturdesGlases.14 a) IR-Messung Richten Sie die Messöffnung (9) senkrecht auf das Messobjekt. Achten Sie darauf, dass dasMessobjektnichtkleineristalsdieIR-MessächedesGerätes. Drücken Sie die Messtaste (5) und halten Sie diese gedrückt. In der Anzeige wird der Messwert (B) angezeigt. Der angezeigte Messwert entspricht der durchschnittlichen OberächentemperaturderIR-Messäche.WährendderMessungwird„SCAN“(D)inder Anzeige angezeigt. Bei Überschreitung des Temperaturmessbereiches wird „----“ in der Anzeige angezeigt. Nach dem Loslassen der Messtaste (5) wird zum besseren Ablesen der letzte Messwert noch bis zur automatischen Abschaltung in der Anzeige angezeigt. Ebenso erscheint die Anzeige „HOLD“ (D). Das Gerät schaltet sich nach dem Loslassen der Messtaste (5) automatisch nach der voreingestellten Zeit aus. Zur Feststellung der wärmsten/kältesten Stelle des Messobjektes führen Sie die Messöffnung mit gedrückter Messtaste(5)ächendeckendüberdieOberächedasMessobjekts.Zusatzfunktionenermöglichendie automatische Anzeige von Maximalwert „Max“ und Minimalwert „Min“ oder Durchschnittswert „Avg“ und Differenzwert „Dif“. Diese Werte werden oberhalb und unterhalb der Hauptmessanzeige dargestellt. Die Zusatzfunktionen „Min“ und „Dif“ sind nicht verfügbar wenn ein Kontaktfühler angeschlossen ist. Im Display wird hier die Fühlertemperatur „TK“ angezeigt. b) Kontaktmessung Die Kontakt-Temperaturmessung ist nur an nicht drehenden und nicht unter elektrischer Spannung stehenden Objekten erlaubt. Kontakt-Temperaturen sind nur bis zur zugelassenen Temperatur des Fühlers möglich. Die zugelassene Temperatur des mitgelieferten Drahtfühlers beträgt -20 bis +250 °C. Um den gesamten Messbereich des Messgerätes zu nutzen, benötigen Sie einen optional erhältlichen Drahtfühler mit einer höheren Maximaltemperatur. Neben der berührungslosen IR-Messung kann auch ein Thermoelement-Kontaktfühler vom Typ-K angeschlossen werden. Die Kontaktmessung ermöglicht die Messung der Temperatur unabhängig vom Material und Emissionsgrad des Objekts. Außer dem beiliegenden Draht-Temperaturfühler können auch alle herkömmlichen Typ-K Thermoelementfühler mit Miniatur-Stecker an das Gerät angeschlossen werden. Fühleranschluss Öffnen Sie die seitliche Abdeckung (1) am Messgerät. Stecken Sie den Thermoelementstecker des Fühlers polungsrichtig in die Fühlerbuchse. Achten Sie hierbei auf die Markierung „+“ am Stecker und an der Buchse. Der Stecker passt nur in einer Ausrichtung in die Buchse. Sobald ein Thermofühler am Messgerät angeschlossen ist, erscheint im Messbetrieb die Anzeige „TK“ mit der Temperatur des Fühlers unterhalb des IR-Messwertes. Entfernen Sie nach Messende den Fühler und schließen Sie die Abdeckung, um das Eindringen von Schmutz zu vermeiden. Die Zusatzfunktionen „Min“, „Max“, „Avg“ und „Dif“ sind für die Kontaktmessung nicht möglich. Die Angaben beziehen sich immer auf die IR-Messung.15 c) Zusatzfunktionen Das Messgerät verfügt über diverse Zusatzfunktionen, die individuell genutzt werden können. Diese Zusatzfunktionen werden über die Funktionstasten „F1“, „F2“, „F3“ ausgewählt und eingestellt. Die Umschaltung der Menüzeile erfolgt über die Taste „MODE“. Die entsprechenden Funktionen werden je nach Menü individuell für die Funktionstasten angezeigt. Die Zusatzfunktionen „MnMx“, „Save“, „Avg“, „Mem“ „E“, „Hi“ und „Lo“ sind für die Kontaktmessung nicht möglich. Die Funktionen beziehen sich immer auf die IR-Messung. Min-, Max-, Durchnitts- und Differenzmessfunktion Die Messwerte für „Min“, „Max“, „Avg“ und „Dif“ werden während der Messung (Anzeige „SCAN“) unabhängig von der aktuell angezeigten Messfunktion gespeichert und bleiben solange erhalten, bis sich das Messgerät selbsttätig ausschaltet. Die Zeit zur automatischen Abschaltung kann für eine bequeme Ablesung von 7 bis 60 Sekunden voreingestellt werden. Diese Werte können in der Messpause (Anzeige „HOLD“) umgeschaltet und ausgelesen werden. Während der Messung ist keine Umschaltung zwischen der Funktion „MnMx“ und „Avg“ möglich. Die Auswahl einer Anzeige kann nur vor oder beliebig nach der Messung erfolgen. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein. Wählen Sie die gewünschte Anzeige „MnMx/Avg“ über die Tasten „F1“ oder „F3“ und führen die Messung durch. Nach Messende lassen Sie die Messtaste los. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“ das Einstellmenü „MnMx/Save/Avg“. Zur Anzeige der Minimal- und Maximalwerte drücken Sie die Taste „F1“. Zur Anzeige der Durchschnitts- und Differenzwerte drücken Sie die Taste „F3“. Der Durchschnittswert „Avg“ wird über die letzte Messdauer ermittelt. Der Differenzwert „Dif“ zeigt den Messunterschied zwischen Minimal- und Maximalwert an. Messwerte speichern „Save“ Über die Funktion „Save“ können im Messgerät bis zu 30 Infrarot-Messwerte abgespeichert werden. Die gespeicherten Daten können am Gerät über die Funktion „Mem“ ausgelesen oder per USB-Schnittstelle an einen Computer übertragen werden. Die Speicherung der Messdaten ist nur während der Messpause (Anzeige „HOLD“) möglich, bevor sich das Messgerät automatisch abschaltet. Die Zeit zur automatischen Abschaltung kann für eine bequeme Speicherung von 7 bis 60 Sekunden voreingestellt werden. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein und führen die Messung durch. Sobald der gewünschte Messwert angezeigt wird, lassen Sie die Messtaste los. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“ das Einstellmenü „MnMx/Save/Avg“. Zur Messwertspeicherung drücken Sie die Taste „F2“.16 Wählen Sie die Funktion „Yes“, um den Messwert zu speichern. Im Display werden während der Speicherung für ca. 2 Sekunden alle Parameter wie Speicherplatznummer, Messwert, Uhrzeit und Datum angezeigt. Die Anzeige schaltet dann in das Ausgangsmenü zurück. Danach kann ein weiterer Messwert erfasst und gespeichert werden. Um die Speicherung abzubrechen, wählen Sie die Funktion „Esc“. Bei einem Abbruch gelangen Sie zum Ausgangsmenü zurück. Die Speicherplatzvergabe erfolgt automatisch der Reihenfolge nach, bis alle 30 Plätze belegt sind. Ist kein freier Speicher mehr verfügbar, erscheint eine Fehlermeldung („ERR“). Um neue Messdaten speichern zu können, löschen Sie einzelne Plätze, den gesamten Speicher oder übertragen Sie die Messdaten auf einen Computer. Das Auslesen und Löschen der Speicherplätze wird im folgenden Abschnitt beschrieben. Messwertspeicher auslesen und löschen Über die Funktion „Mem“ können die belegten Speicherplätze am Display ausgelesen und gelöscht werden. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“ das Einstellmenü „Unit/Mem/E“. Zum Messwertspeicher „Mem“ gelangen Sie über die Taste „F2“. Daten auslesen Zum Auslesen wählen Sie den gewünschten Speicherplatz mit den Tasten „F1“ oder „F3“ aus. Die Daten werden mit der Speicherplatznummer und der Anzahl der belegten Speicher angezeigt (Beispielanzeige: Speicherplatz 02 von 26 belegten Speicherplätzen). Über die Taste „MODE“ gelangen Sie zum Einstellmenü zurück.17 Daten löschen Suchen Sie den gewünschten Speicherplatz mit den Tasten „F1“ oder „F3“ aus. Zum Löschen wählen Sie den Menüpunkt „Del“ mit der Taste „F2“. Den einzelnen Speicherplatz löschen Sie über die Funktion „Yes“ mit der Taste „F1“. Den gesamten Speicher löschen Sie über die Funktion „All“ mit der Taste „F2“. Das Löschmenü kann über die Funktion „Esc“ oder über die Taste „MODE“ beendet werden. Temperatureinheit einstellen Über die Funktion „Unit“ kann die angezeigte Temperatureinheit eingestellt werden. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“ das Einstellmenü „Unit/Mem/E“. Zum Einstellmenü „Unit“ gelangen Sie über die Taste „F1“. Wählen Sie die Einheit, in der die Messwerte angezeigt werden sollen. °C = Grad Celsius °F = Grad Fahrenheit Über die Taste „MODE“ gelangen Sie zum Einstellmenü zurück. Die Umstellung wirkt sich auf alle Messwerte aus. Die gespeicherten Daten werden ebenfalls in der ausgewählten Einheit angezeigt und bei Änderung umgestellt.18 Emissionsgrad einstellen Der Emissionsgrad kann individuell von 0,10 bis 1,00 oder über eine integrierte Materialtabelle mit gängigen Metalloberächen eingestellt werden. Somit können bei unterschiedlichen Materialien und Oberächen genaue Messwerte erzielt werden. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“ das Einstellmenü „Unit/Mem/E“. Zum Einstellmenü „E“ gelangen Sie über die Taste „F3“. Emissionsgrad individuell einstellen Der Emissionsgrad kann über die Funktionstasten „F1“ und „F3“ im Bereich 0,10 bis 1,00 in Schritten von 0,01 eingestellt werden. Bestätigen Sie die Eingabe mit der Messtaste (5) oder drücken Sie die Taste „MODE“. Emissionsgrad nach Tabellenvorgabe einstellen Der Emissionsgrad kann über eine integrierte Materialtabelle für gängige Metalle eingestellt werden. Wählen Sie die Funktion „Tab“ über die Taste „F2“. Eine Materialtabelle wird eingeblendet. Mit den Funktionstasten „F1“ und „F3“ kann das vorliegende Material ausgewählt werden. Das ausgewählte Material wird mit einem Balken markiert. Der Emissionsgrad ändert sich entsprechend. Default Emissionswert der meisten Materialien (0,95) Ox Aluminum Aluminium, oxidiert (0,30) Ox Brass Messing, oxidiert (0,50) Ox Copper Kupfer, oxidiert (0,60) Paint LackierteOberäche(0,93)19 Bestätigen Sie die Auswahl mit „OK“ (Taste „F2“). Um die Einstellung zu beenden, drücken Sie die Messtaste (5) oder die Taste „MODE“. ImAnschlussandietechnischenDatenndenSieeineTabellemitdentypischenMaterialienundderen Emissionsgrade. Viele organische Materialien besitzen einen Emissionsgrad von 0,95. Daher beträgt die Werkseinstellung des Emissionsgrades 0,95. Dauermessbetrieb Das Messgerät ist mit einer Dauermessfunktion ausgestattet. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“ das Einstellmenü

Die Dauermessung wird über die Funktionstaste „F1“ ein- und ausgeschaltet. Jedes Drücken schaltet die Funktion ein oder aus.

Dauermessung aus Dauermessung ein Bei aktivierter Dauermessfunktion ist die Messtaste (5), die Taste „MODE“ und die automatische Abschaltung außer Betrieb. Anzeigenbeleuchtung (Schnelleinstellung) Die Anzeigenbeleuchtung kann auch über das Direktmenü eingestellt werden. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“ das Einstellmenü

Die Anzeigenbeleuchtung wird über die Funktion „Lit“ mit der Taste „F2“ eingestellt. Jedes Drücken schaltet die Beleuchtung eine Stufe heller und beginnt nach der hellsten Stufe wieder bei Dunkel.20 Laserfunktion ein- und ausschalten Der Ziellaser kann ein- und ausgeschaltet werden. Die Abschaltung des Lasers ist erforderlich, wenn stark glänzendeoderreektierendeOberächengemessenwerdenmüssen,umeinerunkontrolliertenStrahlenablenkung vorzubeugen. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“ das Einstellmenü

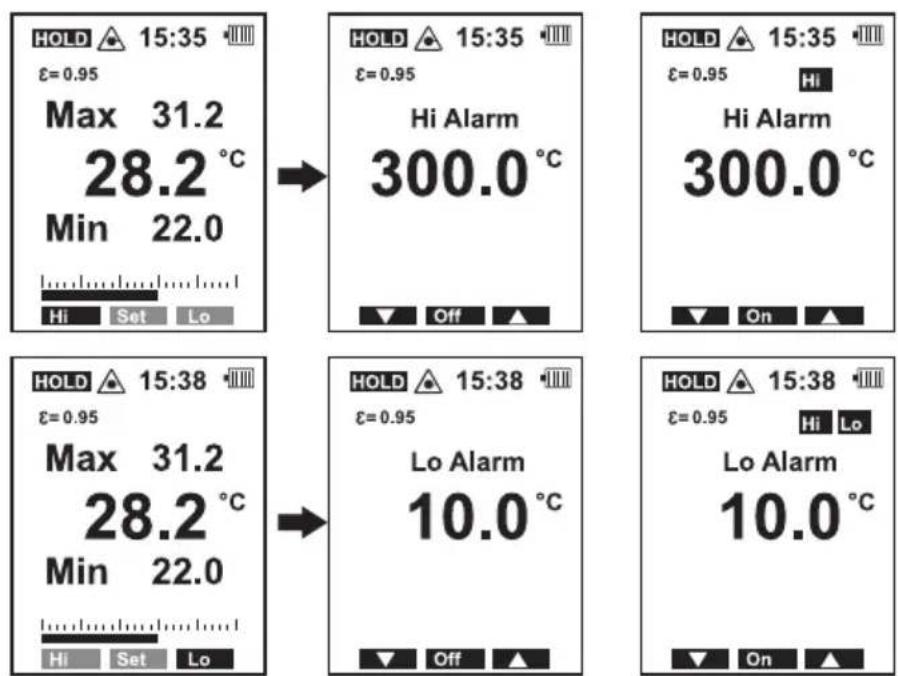

Der Ziellaser wird über die Funktion „Laser“ mit der Taste „F3“ ein- und ausgeschaltet. Jedes Drücken schaltet die Funktion ein bzw. aus. Die aktive Laserfunktion wird durch das Lasersymbol (E) in der Anzeige signalisiert. Blicken Sie niemals in die Laseraustrittsöffnungen. Beachten Sie dazu unbedingt die Sicherheitshinweise in dieser Bedienungsanleitung. Alarmfunktion „Hi/Lo“ Das Messgerät ist mit einer optischen und akustischen Alarmfunktion ausgestattet. Der Alarm kann für Übertemperatur „Hi“ und Untertemperatur „Lo“ getrennt eingestellt und aktiviert werden. Bei Über-/Unterschreiten der eingestellten Temperaturwerte erfolgt ein Alarmton. Das Symbol (Hi/Lo) beginnt zu blinken und das Display leuchtet rot. Der Alarm wird ausgelöst, wenn der untere Alarmwert „Lo“ unterschritten oder der obere Alarmwert „Hi“ überschritten wird. Schalten Sie das Messgerät durch kurzes Drücken der Messtaste (5) ein. Wählen Sie innerhalb der voreingestellten Abschaltzeit über die Taste „MODE“ das Einstellmenü „Hi/Set/Lo“. Alarm einstellen Wählen Sie mit der Funktionstaste „F1“ die Einstellung für den oberen Alarmwert „Hi“ oder mit der Taste „F3“ die Einstellung für den unteren Alarmwert „Lo“. Die Einstellung des Alarmwertes erfolgt über die beiden Funktionstasten „F1“ und „F3“. Halten Sie die Taste gedrückt. Dadurch wird nach kurzer Zeit die Dezimalstelle gewechselt, um schneller größere Werte einzustellen. Der kleinste Einstellschritt erfolgt bis 999,9 in 0,1er-Schritten, ab 1000 in 1er-Schritten. Die Alarmfunktion wird über die Taste „F2“ aktiviert bzw. deaktiviert. Die Menüfunktion für Taste „F2“ zeigt jeweils den aktuellen Zustand dieser Funktion an. Jedes Drücken ändert den aktuellen Status: Off = deaktiviert On = aktiviert Zusätzlich wird die entsprechende Alarmfunktion mit dem Symbol „Hi“ oder „Lo“ im Display angezeigt. Bestätigen Sie die Eingabe mit der Taste „MODE“ oder betätigen Sie die Messtaste (5). Die Einstellungen werden gespeichert.21 Während der Messung ertönt beim Überschreiten der entsprechenden Alarmpegel ein Signalton, das Display leuchtet rot und das Symbol „Hi“ bzw. „Lo“ beginnt zu blinken. Die eingestellten Alarmwerte bleiben nach dem Ausschalten erhalten. Datenübertragung USB-Schnittstelle Das Messgerät ist mit einer USB-Schnittstelle zur Übertragung und Speicherung der Messwerte auf einen Computer ausgestattet. Um das Infrarot-Thermometer an Ihren Computer anzuschließen, gehen Sie wie folgt vor: Starten Sie Ihren Computer mit Windows

2000 oder höher. Legen Sie die beiliegende Software-CD in ein CD-Laufwerk ein und folgen Sie den Anweisungen am Bildschirm. Sollte die automatische Programminstallation nicht starten, wählen Sie im Explorer das CD-Laufwerk aus und starten das Installations-Programm „setup.exe“ manuell. Folgen Sie den Anweisungen am Bildschirm. Nach erfolgreicher Programminstallation installieren Sie den USB-Treiber ebenfalls manuell. Wählen Sie dazu im Explorer das CD-Laufwerk aus und öffnen den Ordner „USB Driver“. Starten Sie das Installations-Programm „cp210xVCPInstaller.exe“ manuell. Folgen Sie den Anweisungen am Bildschirm. Aktivieren Sie am Messgerät die USB-Schnittstelle im Systemeinstellmenü „Set“ im Unterpunkt „Send Data“. Aktivieren Sie ggf. die Dauermessfunktion, um die automatische Abschaltung während möglicher Messpausen zu verhindern. Die Datenübertragung erfolgt nur bei eingeschaltetem Messgerät. Öffnen Sie die seitliche Abdeckung (1) am Messgerät. Stecken Sie das beiliegende USB-Kabel in die seitliche Mini- USB-Buchse und verbinden Sie das andere Kabelende mit einer freien USB-Schnittstelle an Ihrem Computer. Der Computer erkennt automatisch ein neues Gerät. Nach erfolgreicher Installation können Sie die Mess-Software starten. Sobald die Datenverbindung hergestellt ist, wird „Connected“ im Display angezeigt. Die Programmeinstellungen und Bedienung können Sie im Hilfe-Menü (Help) der Software entnehmen. Es werden sowohl die Infrarot-Messwerte, als auch die Kontakttemperatur-Messwerte an einen Computer übertragen.22 Deaktivieren Sie nach Beendigung der Datenübertragung die Dauermessfunktion und schalten die Schnittstelle im Messgerät ab.

11. Pege und Reinigung

a) Allgemein Das IR-Thermometer ist bis auf eine gelegentliche Reinigung und einen Batteriewechsel wartungsfrei. Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise. b) Reinigung der Linse Entfernen Sie lose Partikel mit sauberer Druckluft und wischen Sie dann die restlichen Ablagerungen mit einer feinenLinsenbürsteab.ReinigenSiedieOberächemiteinemLinsenreinigungstuchodereinemsauberen,weichen und fusselfreien Tuch. Für die Reinigung von Fingerabdrücken und anderen Fettablagerungen kann das Tuch mit WasserodereinerLinsenreinigungsüssigkeitbefeuchtetwerden.VerwendenSiekeinesäure-,alkoholhaltigenoder sonstigen Lösungsmittel und kein raues, fusseliges Tuch, um die Linse zu reinigen. Vermeiden Sie übermäßigen Druck bei der Reinigung. c) Reinigung des Gehäuses Verwenden Sie zur Reinigung keine scheuernden, chemischen oder aggressive Reinigungsmittel wie Benzine, Alkohole oder ähnliches. Dadurch wird die Oberäche des Gerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä. Zur Reinigung des Gerätes bzw. des Fühlers nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch. d) Einsetzen und Wechseln der Batterie Bei Erstinbetriebnahme muss zuerst die beiliegende Batterie eingesetzt werden. Drücken Sie zum Öffnen des Batteriefachdeckels den Entriegelungsknopf (10) an der Geräteunterseite. Der Batteriefachdeckel wird entriegelt. Klappen Sie den Batteriefachdeckel (3) nach vorne auf. Schließen Sie die Batterie an. Bei einem Batteriewechsel entfernen Sie die verbrauchte Batterie vom Batterieclip und schließen Sie eine neue Batterie gleichen Typs an den Batterieclip an. Der Batterieclip ist so ausgeführt, dass die Batterie nur polungsrichtig angeschlossen werden kann. Wenden Sie beim Aufstecken der Batterie keine Gewalt an. Schließen Sie das Batteriefach wieder durch Zuklappen des Batteriefachdeckels (3). Achten Sie darauf, dass die Kabel nicht eingeklemmt werden und die Verriegelung einrastet. Wechseln Sie die Batterie aus, wenn das Batteriesymbol (G) in der Anzeige weniger als zwei Füllstandsstriche anzeigt. Voll Leer23 Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.

12. Behebung von Störungen

Mit dem IR-Thermometer haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können. Beachten Sie unbedingt die Sicherheitshinweise! Fehler Mögliche Ursache Das Messgerät funktioniert nicht. Ist die Batterie verbraucht? Falsche Messwertanzeige. Ist der falsche Emissionsgrad eingestellt? Ist die Linse verschmutzt? Wird die Messoberäche durch eine Glasscheibe verdeckt? Wurde die zulässige Betriebstemperatur über- oder unterschritten?

a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.24 b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/ Akkusverpichtet;eineEntsorgungüberdenHausmüllistuntersagt. Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/ Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz.
