BEDIENUNGSANLEITUNG IR 2201-50D VOLTCRAFT

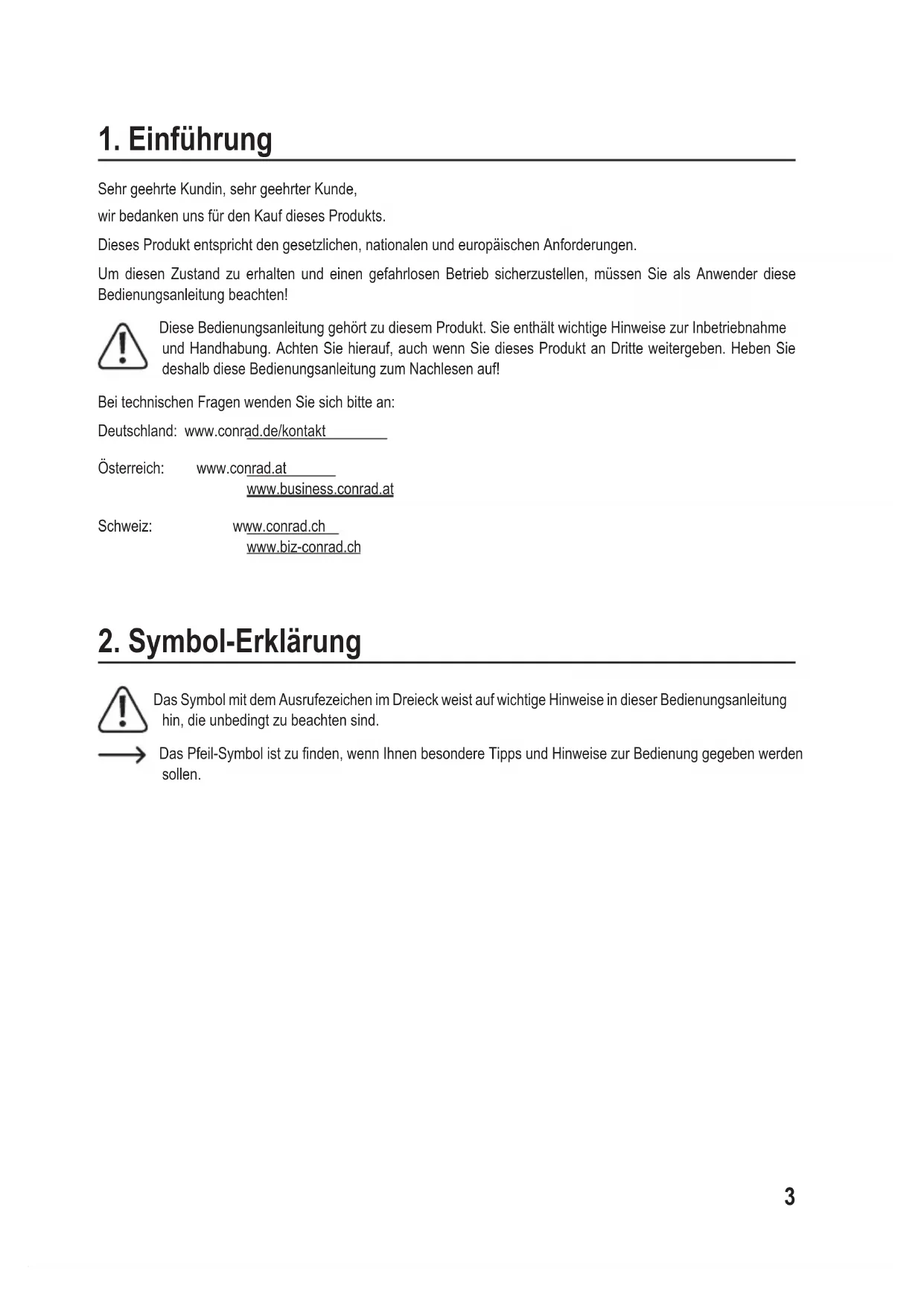

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! DieseBedienungsanleitunggehörtzudiesemProdukt.SieenthältwichtigeHinweisezurInbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt Österreich: www.conrad.at www.business.conrad.at Schweiz: www.conrad.ch www.biz-conrad.ch

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden sollen.4

3. Bestimmungsgemäße Verwendung

Das Infrarot-Thermometer ist ein Messgerät zur berührungslosen Temperaturmessung. Es bestimmt die Temperatur anhand der Infrarotenergie, die von einem Objekt emittiert wird, und anhand seines Emissionsgrades. Es ist besonders nützlich für die Temperaturmessung von heißen, schwer zugänglichen, oder beweglichen Objekten. Das Gerät misst die Oberächentemperatur eines Objektes. Es kann nicht durch transparente Oberächen wie Glas oder Plastik hindurch messen. Sein Temperaturmessbereich reicht von -50 bis +2200 ºC (-58 bis +3992 ºF). Zur Spannungsversorgung dient eine 9V-Blockbatterie. Das Gerät kann neben der berührungslosen Infrarot- TemperaturmessungauchfürMessungenmitherkömmlichenTemperaturfühlern(Typ-K)verwendetwerden.Durch eineintegrierteUSB-SchnittstellesindÜbertragungenvonTemperaturdatenaufeinenComputermöglich. Das IR-Thermometer selbst darf nicht direkt mit der gemessenen Temperatur in Berührung kommen. Ausreichender Sicherheitsabstand sowie die zulässigen Umgebungsbedingungen sind unbedingt einzuhalten. Eine diagnostische Anwendung im Medizinbereich ist nicht zulässig. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Verletzungen hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

• Typ-K Temperaturfühler

• Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.5

5. Merkmale und Funktionen

• Dualer Ziellaser mit Fokuspunkt

• Integrierte Alarmfunktion für oberen und unteren Alarmwert mit optischem und akustischem Signal

• Speicherung der Maximal- Minimal-, Differenz- oder Duchschnitts-Temperatur während der Messung

• Emissionsgrad einstellbar von 0,10 bis 1,00

• Zusätzliche Temperaturmessung über Typ-K Kontaktfühler

• Zuschaltbare Hintergrundbeleuchtung für das Display

• Speicher für bis zu 100 Messwerte

• Übertragung von Temperaturmesswerten per USB-Schnittstelle an einen Computer

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoherFeuchtigkeit,Nässe,brennbarenGasen,DämpfenundLösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• WennkeinsichererBetrieb mehrmöglichist, nehmenSiedas ProduktaußerBetrieb undschützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.

• GehenSievorsichtigmitdemProduktum.DurchStöße,SchlägeoderdemFallausbereitsgeringer Höhewirdesbeschädigt.6

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Das Gerät darf beim Außeneinsatz nur unter entsprechenden Witterungsbedingungen bzw. nur mit geeigneten Schutzvorrichtungen benutzt werden.

• Wasserdampf, Staub, Rauch und/oder Dämpfe können durch ein beeinträchtigen der Optik des Thermometers zu einem nicht korrekten Messergebnis führen.

• Das Gerät sollte nicht sofort in Betrieb genommen werden, wenn es aus einem Bereich mit kalter Umgebungstemperatur in einen warmen Raum gebracht wurde. Kondenswasser kann das Gerät zerstören.EbensokanndasBeschlagenderLinsezuFehlmessungenführen.WartenSievordem Einsatz des Produkts, bis es sich an die veränderte Umgebungstemperatur angepasst hat.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten ist der Umgang mit elektrischen Geräten durch geschultes Personal verantwortlich zu überwachen.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute. b) Laser

• Beim Betrieb der Lasereinrichtung ist unbedingt darauf zu achten, dass der Laserstrahl so geführt wird, dasssichkeinePersonimProjektionsbereichbendetunddassungewolltreektierteStrahlen(z.B. durchreektierendeGegenstände)nichtindenAufenthaltsbereichvonPersonengelangenkönnen.

• Laserstrahlungkanngefährlichsein,wennderLaserstrahloder eine Reexion in das ungeschützte Auge gelangt. Informieren Sie sich deshalb bevor Sie die Lasereinrichtung in Betrieb nehmen über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derartigen Lasergerätes.

• Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf Personen oder Tiere. Laserstrahlung kann zu Augenverletzungen führen.

• Wenn Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf ist sofort aus dem Strahl zu bewegen.

• Sollten Ihre Augen durch Laserstrahlung irritiert worden sein, führen Sie auf keinen Fall mehr sicherheitsrelevanteTätigkeiten,wiez.B.ArbeitenmitMaschinen,ingroßerHöheoderinderNähevon Hochspannung aus. Führen Sie bis zum Abklingen der Irritation auch keine Fahrzeuge mehr.

• RichtenSiedenLaserstrahlniemalsaufSpiegeloderanderereektierendeFlächen.Derunkontrolliert abgelenkteStrahlkönntePersonenoderTieretreffen.

• Öffnen Sie das Gerät niemals. Einstell- oder Wartungsarbeiten dürfen nur vom ausgebildeten Fachmann, der mit den jeweiligen Gefahren vertraut ist, durchgeführt werden. Unsachgemäß ausgeführte EinstellarbeitenkönneneinegefährlicheLaserstrahlungzurFolgehaben.7

• Das Produkt ist mit einem Laser der Laserklasse 2 ausgerüstet. Im Lieferumfang benden sich Laserhinweisschilder in verschiedenen Sprachen. Sollte das Hinweisschild auf dem Laser nicht in Ihrer Landessprache verfasst sein, befestigen Sie bitte das entsprechende Schild auf dem Laser.

• Vorsicht - wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. c) Batterie

• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien nicht frei herumliegen,dadiesevonKindernoderHaustierenverschlucktwerdenkönnten.

• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. VersuchenSieniemals,nichtauadbareBatterienaufzuladen.EsbestehtExplosionsgefahr!

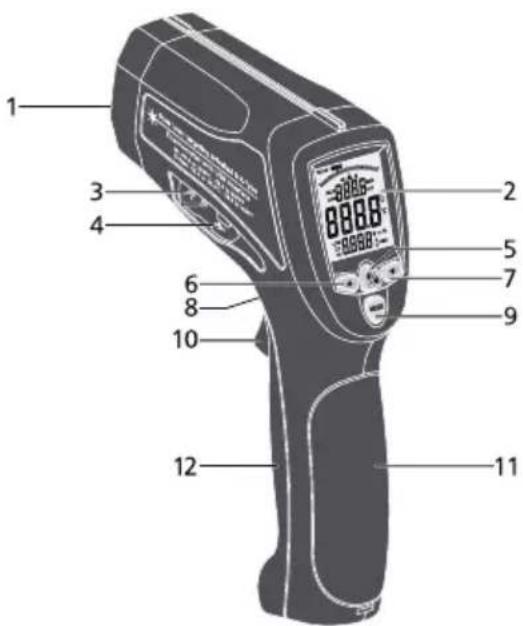

1 IR-Sensor+Laseraustrittsöffnung 2 LC-Display 3 Temperaturfühler-Anschlussbuchse 4 USB-Schnittstelle 5 Taste Hintergrundbeleuchtung/Laser 6 Taste ▲ 7 Taste ▼ 8 Taste zum Öffnen des Batteriefaches 9 Taste MODE 10 Messtaste 11 Batteriefach 12 Handgriff8

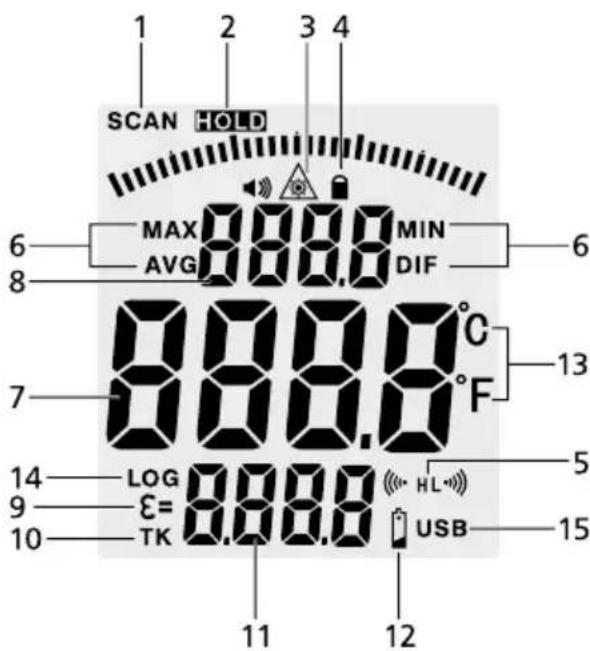

1 Mess-Indikator 2 HOLD-Indikator 3 Laser-Symbol 4 Symbol für Dauermessung 5 High/Low Alarm-Indikator 6 MAX/MIN/AVG/DIF-Indikatoren 7 Temperaturanzeige 8 Temperaturanzeige MAX/MIN/AVG/DIF 9 Emissionsgrad-Symbol 10 Typ-K Indikator 11 Emissionsgrad / Typ-K Wert 12 Batterie-Symbol 13 ºC/ºF-Indikator 14 Datenlogger-Indikator 15 USB-Indikator

9. Batterie einlegen/wechseln

Wechseln Sie die Batterie aus, wenn das Batterie-Symbol im Display erscheint.

• Drücken Sie die Taste zum Öffnen des Batteriefaches und klappen Sie den Batteriefachdeckel auf.

• Entfernen Sie die verbrauchte Batterie vom Batterieclip und schließen Sie eine neue Batterie gleichen Typs polungsrichtig an den Batterieclip an. Der Batterieclip ist so ausgeführt, dass die Batterie nur polungsrichtig angeschlossen werden kann. Wenden Sie beim Aufstecken der Batterie keine Gewalt an.

• Schließen Sie das Batteriefach wieder durch Zuklappen des Batteriefachdeckels.

• Infrarot-Thermometermessen dieOberächentemperatur einesObjektes. DerSensor desGerätes erfasstdie emittierte,reektierteunddurchgelasseneWärmestrahlungdesObjektesundwandeltdieseInformationineinen Temperaturwert um.9

• Der Emissionsgrad ist ein Wert, der benutzt wird, um die Energieabstrahlungscharakteristik eines Materials zu beschreiben.JehöherdieserWert,destohöheristdieFähigkeitdesMaterials,Strahlungenauszusenden.Viele organischeMaterialienundOberächenhabeneinenEmissionsgradvonca.0,95.MetallischeOberächenoder glänzende Materialien haben einen niedrigeren Emissionsgrad und liefern daher ungenaue Messwerte. Aus diesem Grund kann der Emissionsgrad eingestellt werden. b) Messung

• RichtenSiedieMessöffnung,ambestensenkrecht,aufdasMessobjekt.AchtenSiedarauf,dassdasMessobjekt nichtkleineristalsderIR-MesseckdesGerätes.

• Drücken Sie die Messtaste und halten Sie diese gedrückt. Im Display wird der Messwert angezeigt. Der angezeigte MesswertentsprichtderdurchschnittlichenOberächentemperaturdesIR-Messecks.WährendderMessungwird der Indikator SCAN im Display angezeigt.

• Nach dem Loslassen der Messtaste wird zur besseren Ablesung der letzte Messwert noch ca. 7 Sekunden im Display angezeigt. Ebenso erscheint der Indikator HOLD.

• Das Gerät schaltet sich 7 Sekunden nach dem Loslassen der Messtaste automatisch aus.

• Bei Überschreitung des Temperaturmessbereiches werden waagerechte Striche im Display angezeigt. Zur Feststellung der wärmsten Stelle des Messobjektes müssen Sie bei gedrückter Messtaste das Messobjekt systematisch mit Zickzack-Bewegungen abscannen, bis die wärmste Stelle gefunden ist. Die höchstegemesseneTemperaturwährendderMessungwirdbeiaktivierterMax-Temperaturfunktionals Maximaltemperatur oben im Display angezeigt. Um genaue Messwerte zu erhalten, muss das Infrarot-Thermometer an die Umgebungstemperatur angepasst sein. Lassen Sie das Gerät bei einem Standortwechsel auf die neue Umgebungstemperatur kommen. Glänzende Oberächen verfälschen das Messergebnis. Zur Kompensation kann die Oberäche glänzender Teile mit Klebeband oder mit mattschwarzer Farbe bedeckt werden. Das Gerät kann nicht durchtransparenteOberächenwiez.B.Glasmessen.StattdessenmisstesdieOberächentemperatur des Glases. Längere Messungen von hohen Temperaturen bei geringem Messabstand führen zu einer Eigenerwärmung des Messgerätes und damit zu einer Fehlmessung. Um genaue Messwerte zu erreichen gilt die Faustregel: JehöherdieTemperatur,destohöhersolltederMessabstandunddestokürzerdieMessdauersein. c) IR-Messeckgröße - Verhältnis Messentfernung-Messäche

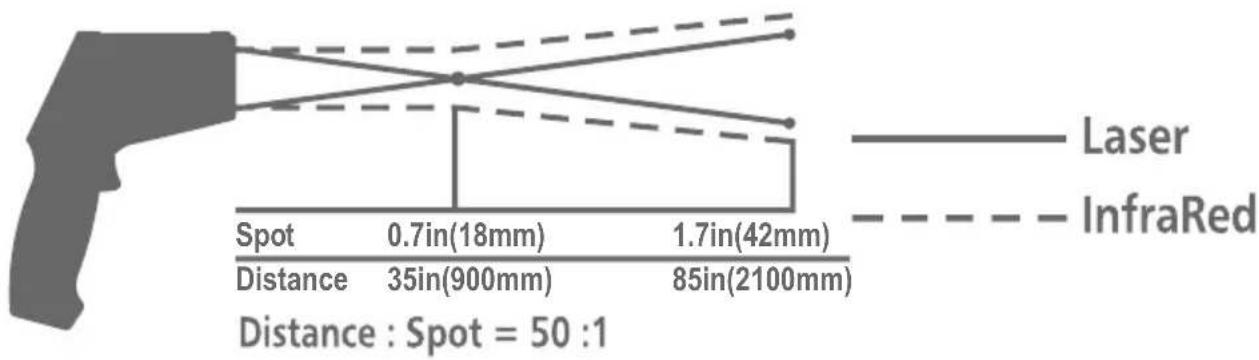

• Um genaue Messergebnisse zu erzielen, muss das Messobjekt größer als der IR-Messeck des Infrarot- Thermometers sein. Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche. Je kleiner das Messobjekt ist, desto kürzer muss die Entfernung zum Infrarot-Thermometer sein.

• DiegenaueMesseckgrößekönnenSiedemfolgendenDiagrammentnehmen.EbensoistdiesesaufdemGerät aufgedruckt.FürgenaueMessungensolltedasMessobjektwenigstensdoppeltsogroßwiederMessecksein.10 0.7in(18mm) 35in(900mm) 1.7in(42mm) 85in(2100mm) Spot Distance Der ideale Messabstand bei diesem Infrarot-Thermometer ist im Fokuspunkt der beiden Ziellaser, da hier diehöchsteMessgenauigkeitgegebenist.DieMesseckgrößeimFokuspunktbeträgt18mm. d) Dual-Ziellaser Der Dual-Ziellaser kann aktiviert oder deaktiviert werden. Schalten Sie hierzu das Messgerät durch Drücken der Messtaste ein. Drücken Sie die Taste für Hintergrundbeleuchtung und Laser. Bei aktiviertem Laser wird das Laser- Symbol im Display eingeblendet. Bei erneutem Drücken der Taste für Hintergrundbeleuchtung und Laser wird der Ziellaser deaktiviert, das Laser-Symbol erlischt. e) Hintergrundbeleuchtung Mit der Taste für Hintergrundbeleuchtung und Laser kann bei eingeschaltetem Messgerät die Hintergrundbeleuchtung des Displays ein- oder ausgeschaltet werden. f) Änderung der Messeinheit °C/°F Mit den Tasten ▲ und ▼ kann bei eingeschaltetem Messgerät die Messeinheit von °C (Grad Celsius) auf °F (Grad Fahrenheit) umgeschaltet werden. g) Datenübertragung USB-Schnittstelle Das Gerät ist mit einer USB-Schnittstelle zur Übertragung und Speicherung der Messwerte auf einen Computer ausgestattet. Um das Infrarot-Thermometer an Ihren Computer anzuschließen, gehen Sie wie folgt vor:

• Aktivieren Sie die USB-Schnittstelle im MIN-, MAX-, DIF- oder AVG-Modus durch Drücken der Taste für Hintergrundbeleuchtung und Laser. Halten Sie die Taste solange gedrückt, bis im Display das Symbol USB erscheint.

• Starten Sie Ihren Computer.

• Verbinden Sie mit dem beiliegenden USB-Kabel das Messgerät über die seitliche Mini-USB-Buchse mit einer freien USB-Schnittstelle an Ihrem Computer.

• Der Computer erkennt automatisch ein neues Gerät. Legen Sie die beiliegende Software-CD in ein CD-Laufwerk ein, und folgen Sie den Installations-Anweisungen am Bildschirm. Lassen Sie den Computer automatisch nach dem passenden Treiber suchen.

• NacherfolgreicherInstallationkönnenSiedieSoftwarestarten.11

• Zum Deaktivieren der USB-Schnittstelle halten Sie im MAX-, MIN-, DIF- oder AVG-Modus die Taste für Hintergrundbeleuchtung und Laser solange gedrückt, bis im Display das Symbol USB erlischt. Bei aktivierter USB-Schnittstelle werden die Infrarot- und Kontakttemperatur-Messwerte an einen Computer übertragen. In Verbindung mit der LOCK-Funktion und der mitgelieferten Software kann so eine LangzeitaufzeichnungvonTemperaturenrealisiertwerden.MehrInformationenndenSieimHilfe-Menü der Software. h) Kontakttemperatur-Messfunktion

• Das Gerät ist neben der Infrarottemperatur-Messfunktion mit einer Messfunktion für Kontakttemperatur ausgestattet. EskönnennebendembeiliegendenDraht-TemperaturfühlerauchalleherkömmlichenTyp-KTemperaturfühlermit Mini-Stecker an das Gerät angeschlossen werden.

• Sobald Sie einen Typ-K Temperaturfühler mit Mini-Stecker in den Anschluss für Typ-K Temperaturfühler stecken, erscheint bei eingeschaltenem Gerät im MAX-, MIN-, DIF- oder AVG-Modus die Anzeige TK im Display. Wird die Messtaste gedrückt, wird unten auf dem Display der Temperaturmesswert der Kontakt-Temperaturmessung angezeigt. Beachten Sie, dass die Kontakt-Temperaturmessung nur an nicht unter Spannung stehenden Objekten erlaubt ist. Weiterhin ist zu beachten, dass Kontakt-Temperaturen nur bis zur zugelassenen Temperatur des Fühlers erlaubt sind. Die zugelassene Temperatur des mitgelieferten Drahtfühlers beträgt -50 bis +250 °C.

• ImEinstellmenükönnendieverschiedenenFunktiondesGerätesangewählt,aktiviert bzw. eingestellt werden.

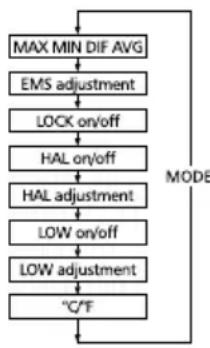

• DieGrakzeigtdenschematischenAufbaudesEinstellmenüs.

• Durch Drücken der Taste MODEkönnenSieimMenünavigieren,mitdenTasten▲ und ▼könnenEinstellungenvorgenommenwerden. j) Max-, Min-, Differenz- und Durchnittsmessfunktion (MAX/MIN/DIF/AVG)

• Schalten Sie das Messgerät durch Drücken der Messtaste ein.

• Drücken Sie die Taste MODE bis im Display eines der Symbole MAX/MIN/DIF/AVG/LOG blinkt. - MAX(DasGerätzeigtdengrößtenMesswertwährendderMessungimoberenBereichdesDisplaysan.) - MIN (Das Gerät zeigt den kleinsten Messwert während der Messung im oberen Bereich des Displays an.) - DIF(DasGerätzeigtdieDifferenzderhöchstenundderniedrigstenTemperaturwährendderMessungim oberen Bereich des Displays an.) - AVG (Das Gerät zeigt den Durchschnittswert der letzten Infrarot-Temperaturmessung im oberen Bereich des Displays an. AVG = Average = Durchschnitt) - LOG (Speicherfunktion)12

• Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Funktion.

• Bestätigen Sie die Eingabe mit der Messtaste oder drücken Sie die Taste MODEumzurnächstenEinstellmöglichkeit zu gelangen. k) Bargraph-Anzeige DieBargraph-Anzeige bendetsich imoberen Bereichdes Displaysund dientdazu, denaktuellen Messwertin Relation zu den MIN/MAX-Werten graphisch darzustellen. Das linke Ende repräsentiert den MIN-Wert des aktuellen Messvorgangs, das rechte Ende repräsentiert den MAX-Wert. Beispiel: Der MIN-Wert beträgt 0 ºC und der MAX-Wert +100 ºC. Der aktuelle Messwert beträgt +50 ºC. In diesem Fall schlägt der Bargraph bis zur Mitte der Anzeige aus. l) Speicherfunktion LOG Das Gerät ist mit einem Speicher für bis zu 100 Messwerte ausgestattet.

• Schalten Sie das Messgerät durch Drücken der Messtaste ein.

• Drücken Sie die Taste MODE, bis im Display eines der Symbole MIN/MAX/DIF/AVG/LOG blinkt.

• Drücken Sie die Tasten ▲ oder ▼,bis im Display das Symbol LOG blinkt.

• Bestätigen Sie die Eingabe mit der Messtaste.

• Wählen Sie mit den Tasten ▲ oder ▼ einen Speicherplatz (001 – 100) auf dem Sie einen Infrarot-Temperaturwert speichernmöchtenund drückenSie einmaldie Taste▼, damit der vorherige Speicherplatz auf dem Display angezeigt wird.

• Führen Sie eine Infrarot-Temperaturmessung durch. Nach der Messung wird ein Temperaturwert im Display angezeigt. Um diesen auf dem vorher gewählten Speicherplatz zu speichern, drücken Sie die Taste für Hintergrundbeleuchtung und Laser. Der Temperaturwert ist nun auf dem gewählten Speicherplatz gespeichert. Beispiel: Wollen Sie einen Wert auf Speicherplatz 005 speichern, dann wählen Sie Speicherplatz 004 aus. Führen Sie die Messung durch und drücken Sie die Taste für Hintergrundbeleuchtung und Laser. Der Wert wird auf Speicherplatz 005 gespeichert.

• Gehen Sie wie zuvor beschrieben vor, um weitere Messwerte zu speichern.

• Zum Abrufen der gespeicherten Temperaturwerte wählen Sie mit den Tasten ▲ oder ▼ den Speicherplatz, den Sie auslesenmöchten.DergespeicherteTemperaturwertwirdimunterenBereichdesDisplaysangezeigt. Sind alle Speicherplätze belegt, können nicht mehr benötigte Speicherplätze einfach überschrieben werden. GehenSiewiefolgtvor,umallegespeichertenWertegleichzeitigzulöschen:

• Halten Sie im LOG-Modus die Messtaste gedrückt und wählen Sie mit der Taste ▼ den Speicherplatz 000.

• DrückenSienundieTastefürHintergrundbeleuchtungundLaser.EsertönteinSignalunddieAnzeigespringtauf Speicherplatz 001. Alle Speicherplätze sind nun wieder frei.13 m) Einstellung des Emissionsgrades (EMS) Das Messgerät ist mit einer Einstellung des Emissionsgrades ausgestattet. Somit können bei unterschiedlichen MaterialienundOberächengenaueMesswerteerzieltwerden.

• Schalten Sie das Messgerät durch Drücken der Messtaste ein.

• Drücken Sie die Taste MODE, bis im Display das Symbol für Emissionsgrad blinkt.

• Mit den Tasten ▲ und ▼ kann der Emissionsgrad von 0,10 bis 1,00 an das jeweilige Messobjekt angepasst werden.

• Bestätigen Sie die Eingabe mit der Messtaste oder drücken Sie die Taste MODE,umzurnächstenEinstellmöglichkeit zu gelangen.

• Nach dem Ausschalten des Gerätes bleibt der eingestellte Wert gespeichert. SiekönnenauchwährendderMessung(beigedrücktgehaltenerMesstaste)denEmissionswerteinstellen, indem Sie die Taste ▲ oder ▼ betätigen. ImAnschlussandietechnischenDatenndenSieeineTabellemitdentypischenMaterialenundderen Emissionsgrad. Viele organische Materialien besitzen einen Emissionsgrad von 0,95. Daher ist die Werkseinstellung des Emissionsgrades auf 0,95 gestellt. Die Ermittlung des Emissionsgrades einer Oberäche kann auch mit der Kontakttemperaturmessfunktion des Gerätes durch geführt werden. Messen Sie mit der KontakttemperaturmessfunktiondieTemperaturderOberäche.VerändernSiedenEmissionsgraddes Infrarot-Thermometers nun so lange, bis der Messwert mit dem Wert der Kontakttemperaturmessfunktion übereinstimmt. n) Dauermessbetrieb (LOCK) Das Messgerät ist mit einer Dauermessfunktion für Langzeitmessungen ausgestattet.

• Schalten Sie das Messgerät durch Drücken der Messtaste ein.

• Drücken Sie die Taste MODE, bis im Display das Symbol für Dauermessung blinkt.

• Mit den Tasten ▲ und ▼ kann die Dauermessfunktion aktiviert (Display-Anzeige ON) werden.

• Sobald Sie nun die Messtaste drücken, ist die Dauermessfunktion eingeschaltet. Das Messgerät misst nun kontinuierlich bis die Messtaste erneut gedrückt wird. BenutzenSiefürdenDauermessbetriebbeiBedarfdasStativ.AufderUnterseitedesHandgriffsbendet sichdasGewindefürdasStativ.DieBeinedesStativskönnenherausgezogenwerden. o) Alarmfunktionen Das Messgerät ist mit einer Alarmfunktion bei Über-/Unterschreiten von einstellbaren Temperaturwerten ausgestattet. Der Alarm erfolgt in Form eines Signaltons, außerdem leuchtet das Display rot. Durch diese Funktion ist das Messgerät ideal für Temperaturkontrollen usw. einsetzbar. Das Gerät verfügt über zwei einstellbare Temperaturwerte (obererunduntererAlarmwert).DerAlarmwirdausgelöst,wennderuntereAlarmwertunterschritten,oderderobere Alarmwertüberschrittenwird.DieAlarmwertekönnenunabhängigvoneinandereingestelltundaktiviertwerden.Zum Einstellen und Aktivieren des oberen Alarmwertes (H = High = Hoch) gehen Sie wie folgt vor:14

• Schalten Sie das Messgerät durch Drücken der Messtaste ein.

• Zum Aktivieren des oberen Alarmwertes drücken Sie die Taste MODE, bis im Display das Symbol für den oberen Alarmwert blinkt und im Display ON oder OFF angezeigt wird (Menüpunkt HAL ON/OFF = High Alarm ON/OFF).

• Mit den Tasten ▲ oder ▼ kann der obere Alarmwert aktiviert (ON) oder deaktiviert (OFF) werden.

• Drücken Sie die Taste MODE bis im Display die Symbole für den oberen Alarmwert blinken und im Display ein Temperaturwert angezeigt wird (Menüpunkt HAL ADJUST = High Alarm einstellen).

• Mit den Tasten ▲ und ▼ kann der obere Alarmwert eingestellt werden, bei dessen Überschreitung der Alarm ausgelöstwerdensoll.

• Nach dem Ausschalten des Gerätes bleiben die eingestellten Werte gespeichert. Zum Einstellen und Aktivieren des unteren Alarmwertes (L = Low = Niedrig) gehen Sie wie folgt vor:

• Schalten Sie das Messgerät durch Drücken der Messtaste ein.

• Zum Aktivieren des unteren Alarmwertes drücken Sie die Taste MODE, bis im Display das Symbol für den unteren Alarmwert blinkt und im Display ON oder OFF angezeigt wird (Menüpunkt LAL ON/OFF = Low Alarm ON/OFF).

• Mit den Tasten ▲ und ▼ kann der untere Alarmwert aktiviert (ON) oder deaktiviert (OFF) werden.

• Drücken Sie die Taste MODE, bis im Display die Symbole für den unteren Alarmwert blinken und im Display ein Temperaturwert angezeigt wird (Menüpunkt LAL ADJUST = Low Alarm einstellen).

• Mit den Tasten ▲ und ▼ kann der untere Alarmwert eingestellt werden, bei dessen Unterschreitung der Alarm ausgelöstwerdensoll.

• Nach dem Ausschalten des Gerätes bleiben die eingestellten Werte gespeichert. p) °C/°F Umschaltung

• Schalten Sie das Messgerät durch Drücken der Messtaste ein.

• Drücken Sie die Taste MODE, bis im Display die Messeinheit blinkt.

• Mit den Tasten ▲ und ▼ kann die gewünschte Messeinheit gewählt werden.

• Bestätigen Sie die Eingabe mit der Messtaste oder drücken Sie die Taste MODE,umzurnächstenEinstellmöglichkeit zu gelangen.

• Nach dem Ausschalten des Gerätes bleibt der eingestellte Wert gespeichert. SiekönnenauchbeiaktiverHOLD-Funktion(Messtastenichtgedrückt)dieMesseinheiteinstellen,indem Sie die Taste ▲ oder ▼ betätigen.15

11. Pege und Reinigung

a) Reinigung der Linse

• Entfernen Sie lose Partikel mit sauberer Druckluft und wischen Sie dann die restlichen Ablagerungen mit einer feinen Linsenbürste ab.

• ReinigenSiedieOberächemiteinemLinsenreinigungstuchodereinemsauberen,weichenundfusselfreienTuch.

• Für die Reinigung von Fingerabdrücken und anderen Fettablagerungen kann das Tuch mit Wasser oder einer Linsenreinigungsüssigkeitbefeuchtetwerden.

• VerwendenSiekeinesäure-,alkoholhaltigenodersonstigenLösungsmittelundkeinraues,fusseligesTuch,um die Linse zu reinigen.

• Vermeiden Sie übermäßigen Druck bei der Reinigung. b) Reinigung des Gehäuses

• Verwenden Sie zum Reinigen des Gehäuses Wasser und Seife oder ein mildes Reinigungsmittel.

• VerwendenSiekeineScheuer-oderLösungsmittel!

a) Produkt Elektronische Geräte sind Wertstoffeund gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/ Akkusverpichtet;eineEntsorgungüberdenHausmüllistuntersagt. Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/ Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol). IhreverbrauchtenBatterien/AkkuskönnenSieunentgeltlichbeidenSammelstellenIhrerGemeinde,unserenFilialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz.16

13. Technische Daten
