Type de produit	Station de soudage électronique
Marque	Velleman
Modèle	VTSS4NSET
Alimentation	220-240 V~, 50 Hz
Consommation	48 W
Plage de température	150-480 °C
Poids	1,26 kg
Accessoires fournis	Troisième main avec loupe, pompe à dessouder, étain à souder sans plomb, kit d'accessoires (brosse, grattoir), deux pannes de rechange
Panne livrée	Panne en fer cuivré
Type d'alliage recommandé	60/40 étain-plomb ou sans plomb (RoHS)
Température de fonctionnement normal (étain avec plomb)	270-320 °C
Température de fonctionnement normal (sans plomb)	300-360 °C
Éponge de nettoyage	Incluse, à humidifier avec de l'eau
Support de fer	Intégré, avec emplacement pour éponge
Sécurité	Arrêt avec refroidissement automatique ; ne pas débrancher pendant le refroidissement
Entretien de la panne	Nettoyer avec éponge humide ; étamer avant stockage ; polir avec papier émeri grain 600-800 si oxydé
Entretien général	Nettoyer avec chiffon humide et détergent doux ; ne pas immerger
Réparabilité	Panne remplaçable par l'utilisateur ; réparation interne par un technicien qualifié
Garantie	24 mois pour les particuliers (conditions applicables)
Usage prévu	Soudage électronique sur circuits imprimés
Ventilation requise	Endroit bien ventilé ou sous hotte aspirante
Température ambiante de stockage	Température pièce, après refroidissement complet
Protection contre l'humidité	Utiliser à l'intérieur, à l'abri de l'eau

FOIRE AUX QUESTIONS - VTSS4NSET VELLEMAN

Quelle est la plage de température de la station VTSS4NSET ?

La station Velleman VTSS4NSET offre une plage de température réglable de 150 °C à 480 °C.

Quels accessoires sont fournis avec le kit VTSS4NSET ?

Le kit comprend une troisième main avec loupe, une pompe à dessouder, de l'étain à souder sans plomb, un kit d'accessoires (brosse, grattoir) et deux pannes de rechange.

Comment régler la température sur la station ?

Allumez la station avec l'interrupteur (position 1). Utilisez le bouton de réglage de température (repère 2) pour choisir la température souhaitée entre 150 °C et 480 °C. La LED rouge s'allume pour indiquer le fonctionnement.

Comment entretenir la panne du fer à souder ?

Nettoyez la panne régulièrement avec une éponge humide pour enlever les résidus. Après usage, étamez la panne avant de la ranger. Si oxydée, polissez-la doucement avec du papier émeri grain 600 à 800 et appliquez une nouvelle couche de soudure.

Quel type de soudure utiliser avec la VTSS4NSET ?

Utilisez un fil de soudure pour électronique avec un noyau en colophane. En Europe, privilégiez l'étain sans plomb (RoHS) qui nécessite une température de 300-360 °C. L'étain avec plomb (60/40) est également possible mais interdit en UE.

Puis-je remplacer la panne moi-même ?

Oui, la panne est remplaçable par l'utilisateur. Éteignez et débranchez la station, laissez refroidir complètement, puis dévissez l'écrou du fer pour retirer et remplacer la panne. Attention à ne pas trop serrer l'écrou.

Que faire si la panne ne chauffe pas ?

Vérifiez que l'interrupteur est sur 1 (marche) et que la prise secteur fonctionne. Si le problème persiste, contactez votre revendeur. Ne démontez pas l'appareil vous-même ; la réparation interne doit être effectuée par un professionnel qualifié.

Quelles sont les consignes de sécurité essentielles ?

Utilisez la station sur une surface ignifuge, dans un endroit ventilé. Ne touchez pas la panne chaude, portez des gants thermorésistants. Après extinction, laissez le refroidissement automatique terminer avant de débrancher. Évitez les fumées de soudure.

La station consomme-t-elle beaucoup d'électricité ?

Non, la consommation est de 48 W seulement, ce qui la rend économique pour un usage amateur ou professionnel léger.

Où trouver la notice complète ou des mises à jour ?

La notice complète est disponible en téléchargement gratuit sur le site www.velleman.eu. Vérifiez la dernière version pour les spécifications à jour.

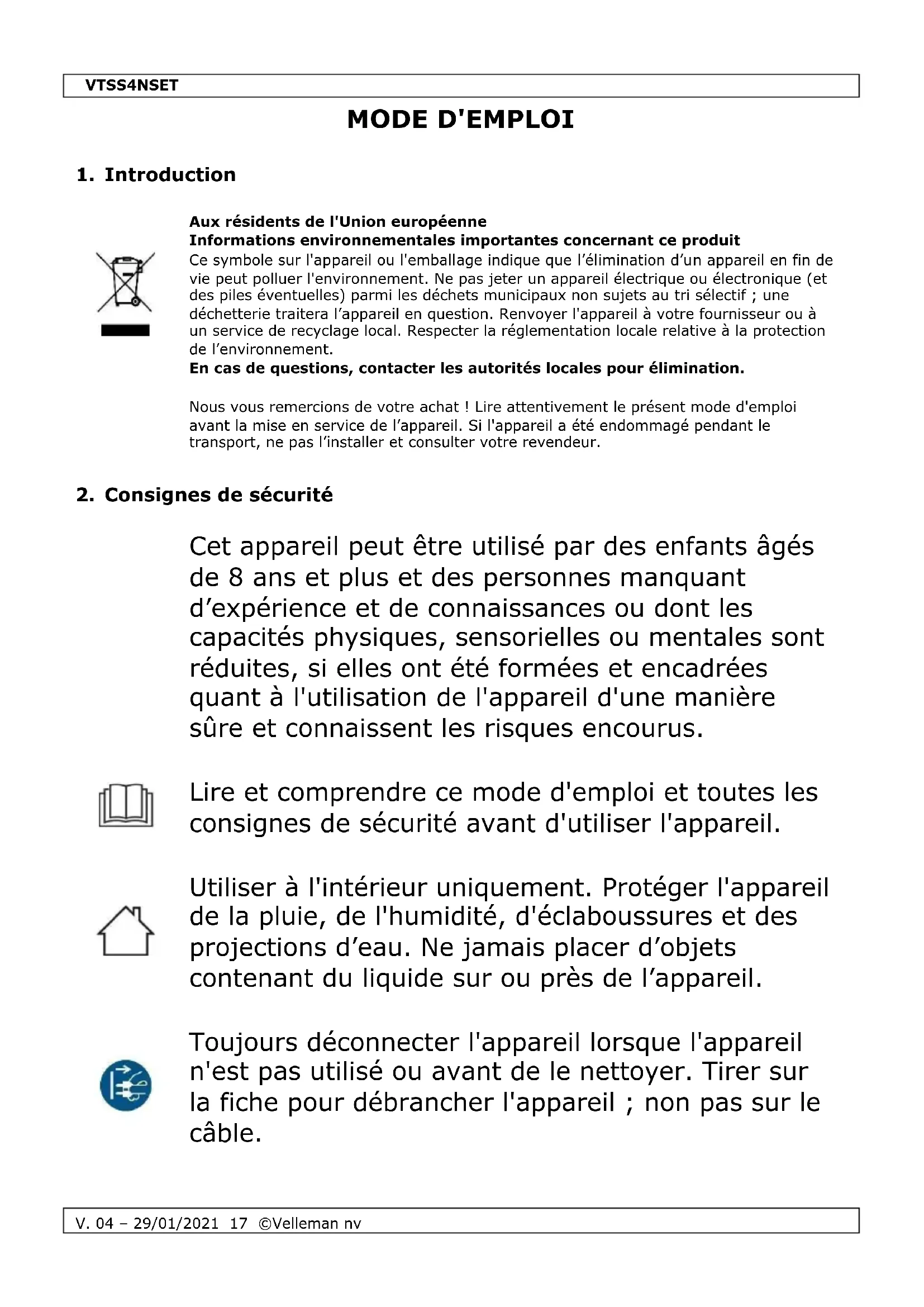

MODE D'EMPLOI VTSS4NSET VELLEMAN

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles évèntuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'instruire et consulter un libre revendeur.

2. Consignes de sécurité

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sure et connaissent les risques encourus.

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Utiliser à l'intérieur uniquement. Protéger l'appareil de la pluie, de l'humidité, des éclaboussures et des projections d'eau. Ne jamais placer d'objets contenant du liquide sur ou près de l'appareil.

Toujours déconnecter l'appareil lorsque l'appareil n'est pas utilisé ou avant de le nettoyer. Tirer sur la fiche pour débrancher l'appareil; ne pas tirer sur le cable.

Attention! Après avoir éteint l'appareil, laisser le cable d'alimentation branché pendant quelques minutes. Après l'extinction de l'appareil, la fonction de refroidissement s'activera automatiquement et soufflera brièvement de l'air froid à travers l'élément chauffant. Cela protège l'élément chauffant contre des dommages et prolonge sa durée de vie. Ne pas débrancher l'appareil durant le refroidissement.

Le cable d'alimentation ne peut pas être serti ou endommagé.

Avertissement! Un câble d'alimentation endommagé doit être remplacé par le fabricant, un technicien ou une autre personne qualifiée pour éviter tout danger.

S'assurer que la tension réseau ne dépasse pas la tension indiquée dans les spécifications.

Brancher le câble d'alimentation sur une prise secteur appropriée avec mise à la terre.

Risque d'électrocution lors de l'ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais démonter ni ouvrir le boîtier soi-même. La réparation de l'appareil doit être effectuée par un technicien qualifié.

Ne pas utiliser l'appareil avec des mains mouillées.

Ne jamais utiliser l'appareil si le circuit est sous tension. Déconnecter l'alimentation du circuit et décharger tous les condensateurs.

Éviter l'usage à proximité de produits inflammables ou de gaz explosifs. La chaleur peut enflammer les produits combustibles, même s'ils ne sont pas

visibles. Utiliser uniquement dans un endroit bien ventilé.

Un usage incorrect peut engendrer des risques d'incendie.

Ne pas toucher le support, la panne, etc. Risque de brûlures! Tenir la panne et l'air chaud à l'écart du corps, des vêtements ou de tout autre matériel inflammable. Ne pas diriger le fer à souder vers les yeux. Utiliser des gants et/ou des outils thermorésistants lors de la manipulation du CI. Toujours mettre le pistolet à souder dans les support entre les soudages. Toujours laisser refroidir l'appareil après chaque usage et avant le stockage.

Placer l'appareil sur une surface plane, stable et ignifuge.

AVERTISSEMENT! - Placer l'appareil dans le support lorsqu'il n'est pas utilisé. Ne jamais laisser l'appareil sans surveillance lorsqu'il est branché.

Ne jamais respirer les fumées de soudure. Les vapeurs dégagées durant le soudage sont nocives. Toujours travailler dans un endroit bien ventilé ou sous un extracteur. Éliminer les filtres de fumées et les résidus de soudure en respectant la réglementation locale relative à la protection de l'environnement.

Utiliser le fer à souder sur une surface thermorésistante. - Mettre le fer à souder dans le support après chaque usage. - Laisser refroidir la panne de manière naturelle et ne jamais l'immerger dans de l'eau.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin du mode d'emploi. - Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie. - La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent. - Ni Velleman SA ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit. Garder ce mode d'emploi pour toute référence ultérieure.

4. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

1	interrupteur on/off
2	réglage de température
3	éponge
4	support

5	panne
6	élément chauffant
7	caoutchouc antidérapant
8	poignée

5.1 Préparation

• Placer le support pour fer à souder dans l'orifice qui lui est destiné.
• Laisser l'éponge absorber de l'eau. Laisser couler toute eau superflue avant de la mesurer dans le baquet.
• Placer la panne dans le fer et la fixer avec l'écrou. Laisser refroidir la panne avant de la remplacer. Dévisser l'écrou et enlever la panne. Contrôler régulièrement si l'écrou est bien fixé. Le visser dans le cas contraire.

AVERTISSEMENT! - Ne jamais utiliser le fer sans la panne.

5.2 Connexion électrique

• Mettre l'interrupteur on/off sur 0 (off) et connecter l'appareil à une source d'alimentation de 220 - 240V~ 50 Hz. La station est prête à l'emploi.

5.3 Régler la température

• Allumer la station de soudage en positionnant l'interrupteur sur 1 (on) (le LED rouge s'allume). Il est possible de régler la température de soudage entre 150°F et 450°F.

5.4 Fonctionnement

• Un soudage correct se fait sous ces conditions : l'utilisation d'un fil de soudure approprié et une utilisation correcte de la station de soudage. Il est recommandé d'utiliser du fil de soudure pour électronique avec un noyau en colophane liquide. Ne jamais utiliser de résines halogè À température trop élevée, le fil de soudure brûle. En plus, il se peut que le circuit imprimé ou les composants s'endommagent. Ce n'est que lorsque la température de la panne est parfaitement adaptée à la soudure que vous aurez des soudures propres.
• La plupart des alliages de soudure dans le monde de l'électronique sont des alliages 60/40 (étain 60% - plomb 40% ). Voir ci-dessous pour la température de service de ce type de soudure, une température qui varie selon le fabricant. Cependant, la vente et l'utilisation d'étain avec plomb est, par la norme RoHS, interdite en Union europeenne. L'étain sans plomb nécessite une température supérieure à 30°C (54^).

	étain avec plomb	sans plomb
point de fusion	215 °C (419 °F)	220 °C (428 °F)
fonctionnement normal	270-320 °C (518-608 °F)	300-360 °C (572-680 °F)
usage dans la production	320-380 °C (608-716 °F)	360-410 °C (680-770 °F)

• La panne (fournie) est composée de fer cuivré. Un usage correct garantit une longue durée de vie. Nettoyer la panne avant l'utilisation en la passant briè
• Après avoir utilisé le fer à souder, nettoyer et étamer la panne avant de la mettre dans l'embout. Il est important d'étamer la panne pour qu'elle reste 'active'.

5.5 Emploi

• Son utilisation facile et les temps de chauffe réduits contribuent à une utilisation sans soucis. Mais être attentif! Lire attentivement les consignes de sécurité, les remarques et les dispositions VDE dans cette notice pour garantir une utilisation en toute sécurité et éviter d'endommager la station de soudure.

6.1 Entretien de la panne

Les fers à souder utilisent des températures très élevées. Éteindre l'appareil et laisser refroidir avant de le nettoyer.

Enlever et nettoyer la panne après chaque usage intensif ou modéré. Nettoyer la panne chaque jour en cas d'une utilisation fréquente.

• Toujours étamer la panne avant de la déposer dans le support, avant de débrancher l'appareil ou lors d'une longue période. Avant de commencer, nettoyer la panne avec une éponge mouillée ou notre nettoyeur professionnel.
• La durée de vie de la panne sera raccourcie avec des températures excessives (qui dépassent 400 °C ou 750 °F).
• Ne pas exercer de pression excessive sur la panne durant le soudage pour éviter tout endommagement.
• Éviter l'usage de liées et de matières abrasives lors du nettoyage de la panne.
• Ne jamais utiliser un fondant contenant du chlorure ou de l'acide. N'utiliser que des fondants résineux.
• Enlever des couches d'oxyde en polissant prudemment avec du papier d'émeri avec un grain de 600 à 800. Il est également possible d'utiliser de l'alcool isopropylique et d'appliquer par la suite une nouvelle couche protectrice de soudure.
• Régler la température souhaitée trois minutes après que l'appareil a atteint une température de 250°C. La station est prête à l'emploi aussitôt que la température régée est atteinte.
• Ne mouiller l'éponge qu'avec de l'eau.

Nettoyer la panne journallement. Enlever toute soudure superflue de la panne et du dispositif de verrouillage.

6.2 Entretien général

Avant de nettoyer ou de remplacer la panne, il est nécessaire d'éteindre et de débrancher la station. Attendre que la station ait atteint la température de la pièce pour éviter le risque de brûlures! Vous risquez d'endommager l'appareil s'il reste allumé sans que la panne ne soit remplaçée.

• Dévisser l'écrou du fer à souder et enlever toute trace de rouille dans le cylindre du fer. Ne pas enlever la panne pendant le soudage (risque de brûlures). Si la panne se détache du fer, débrancher la station du réseau et laisser refroidir le fer jusqu'à ce qu'il ait atteint la température de la pièce avant de desserrer l'écrou.
• Une fois la panne enlevée, éliminer la poussière du support de la panne. Protéger vos yeux! Remplacer la panne et serrer la vis. Utiliser une pince pour éviter tout contact avec les surfaces chaudes. ATTENTION: si la vis est trop serrée, vous risquez d'endommager l'élément ou de faire fondre l'élément et la panne.
• Nettoyer le fer à souder et la station avec un chiffon humide et un peu de détergent. Ne jamais immerger l'appareil dans un liquide et veiller à ce qu'aucun liquide ne s'infiltré dans le boîtier. Ne pas utiliser de solvants.
• Contacter votre revendeur ou votre représentant en cas de station de soudage défectueuse.

7. Spécifications techniques

alimentation 220-240 V~, 50 Hz

consommation 48 W

plage de température 150-480 °C

poids 1.26 kg

accessoires

troisième main avec loupe

pompe à déssouder

étain à souder sans plomb

kit d'accessoires de soudage (brosse et grattoir)

deux pannes

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visitez notre site web www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue)

• tout produit grand public est garantie 24 mois contre tout vice de production ou de matériel à partir de la date du jour d'acquisition effective;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.
• tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
• tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrite dans la notice;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
• Tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
