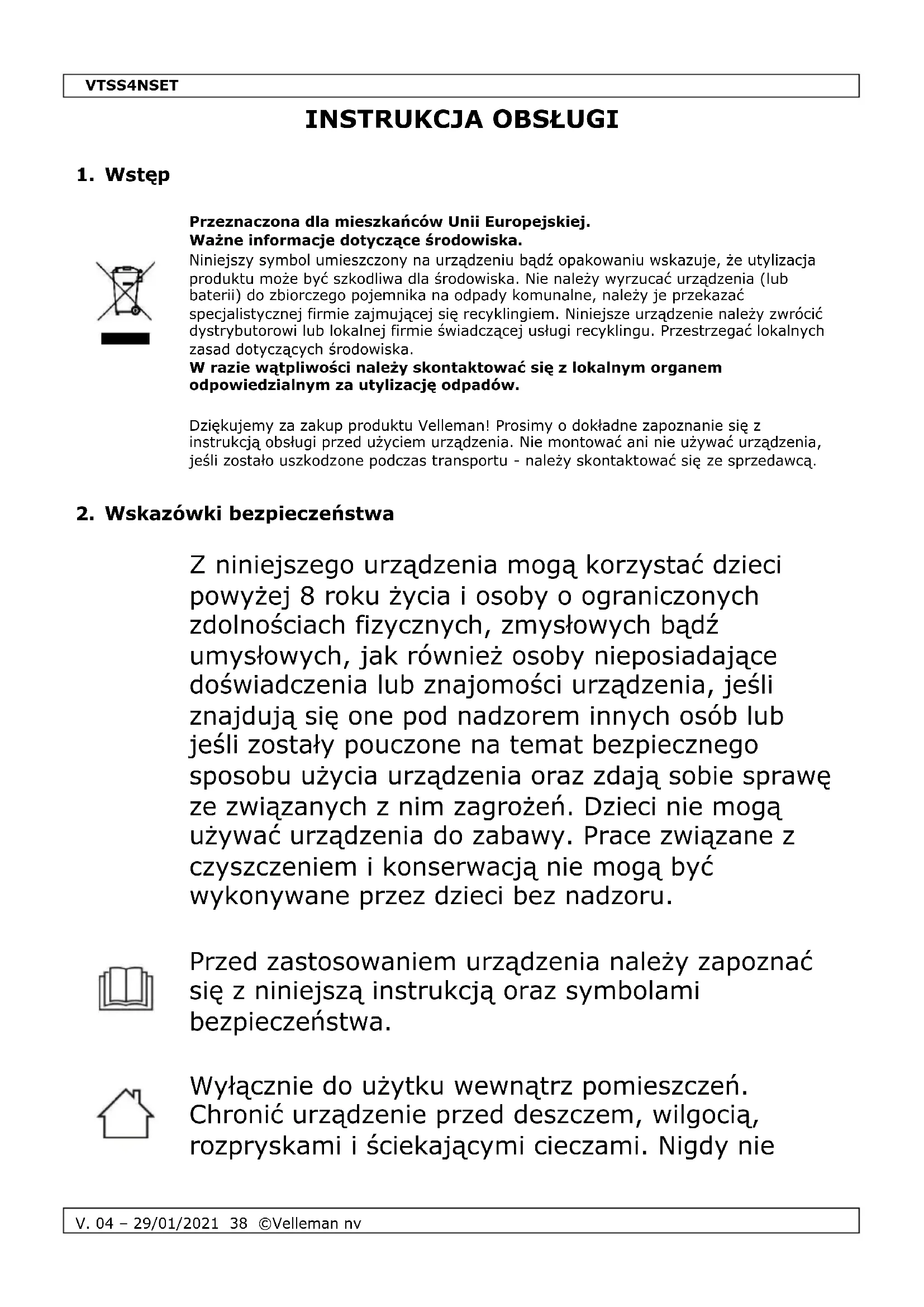

INSTRUKCJA OBSŁUGI VTSS4NSET VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska. W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci bez nadzoru.

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Nigdy nieVTSS4NSET

V. 04 – 29/01/2021 39 ©Velleman nv

stawiać przedmiotów wypełnionych cieczą na urządzeniu.

Jeżeli urządzenie nie jest użytkowane, a także podczas serwisowania i konserwacji, należy odłączać zasilanie sieciowe. Przewód zasilający należy trzymać wyłącznie za wtyczkę. Uwaga! Po wyłączeniu urządzenia pozostawić wtyczkę w gniazdku na kilka minut. Gdy urządzenie zostanie wyłączone, funkcja automatycznego chłodzenia przez krótki okres powoduje wydmuchiwanie powietrza chłodzącego przez rurę elementu grzejnego. Pozwala to chronić element grzejny przed uszkodzeniem i wydłuża jego żywotność. Podczas procesu chłodzenia nie należy odłączać zasilania.

Nie zaginać przewodu zasilającego i chronić przed uszkodzeniami. Uwaga! Uszkodzony przewód zasilający musi być wymieniony przez producenta, przedstawiciela serwisu producenta lub wykwalifikowaną osobę, aby uniknąć zagrożenia. Należy upewnić się, że napięcie nie przekracza wartości określonej w specyfikacjach niniejszej instrukcji. Umieścić wtyczkę zasilania w odpowiednim, uziemionym gniazdku. Ryzyko porażenia prądem po otwarciu pokrywy. Dotknięcie przewodów pod napięciem może powodować zagrażające życiu porażenie prądem elektrycznym. Nie rozmontowywać ani nie otwierać obudowy samodzielnie. Naprawę urządzenia powierzyć wykwalifikowanemu personelowi. Nie obsługiwać urządzenia mokrymi rękami.VTSS4NSET

Nigdy nie używać urządzenia na obwodach elektronicznych znajdujących się pod napięciem. Upewnić się, że zasilanie w obrabianych przedmiotach jest odłączone, a kondensatory są rozładowane.

Nie używać w pobliżu materiałów łatwopalnych i atmosferach wybuchowych. Ciepło może spowodować zapłon łatwopalnych materiałów, nawet, gdy są niewidoczne. Używać jedynie w odpowiednio wentylowanych pomieszczeniach.

Nieprawidłowe użycie grozi pożarem. Nie dotykać trzonka, grotów ani pistoletu na gorące powietrze - może to spowodować poważne oparzenia. Końcówki należy trzymać z dala od ciała, odzieży lub innych materiałów łatwopalnych. Nie kierować pistoletu w stronę oczu. Do podnoszenia zespołu PCB używać rękawic i/lub narzędzi termoodpornych, aby zapobiec oparzeniom. Zawsze odkładać lutownice i pistolet odpowiednie podstawki; urządzenie po użyciu, a przed schowaniem, należy pozostawić do schłodzenia. Umieścić urządzenie na poziomej, stabilnej i ognioodpornej powierzchni roboczej.

UWAGA! - nieużywane narzędzie należy umieścić na podstawce; nie pozostawiać włączonego urządzenia bez nadzoru.

Nie wdychać oparów lutowniczych. Pary uwalniane podczas lutowania są szkodliwe. Z tego względu stacji lutowniczej należy używać wyłącznie wVTSS4NSET

dobrze wentylowanych pomieszczeniach lub pod wyciągiem (odsysacz oparów lutowniczych). Filtry oparów oraz pozostałości lutu należy usuwać zgodnie z lokalnymi przepisami.

• Używać lutownicy na żaroodpornym stole roboczym.

• Po użyciu umieścić lutownicę w stojaku.

• Gorącą lutownicę należy pozostawić do naturalnego schłodzenia, nie zanurzać w wodzie.

3. Informacje ogólne

• Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

• Firma Velleman ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne…), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.

• Zachować niniejszą instrukcję na przyszłość.

Patrz rysunki na stronie 2 niniejszej instrukcji.

przełącznik wł./wył.

regulacja temperatury

podstawka na lutownicę

• Umieścić stojak na lutownicę w odpowiednim otworze w obudowie stacji lutowniczej.

• Upewnić się, że gąbka jest całkowicie nasączona czystą wodą i że nie kapie przed umieszczeniem jej na tacce na gąbkę.

• Podłączyć grot do trzonka, a całość do lutownicy za pomocą nakrętki. Wymieniać grot tylko po schłodzeniu lutownicy. Zwolnić nakrętkę i delikatnie usunąć grot. Regularnie sprawdzać śruby i dokręcać je w miarę potrzeby.

UWAGA! - Nigdy nie używać lutownicy bez grotu.

5.2 Podłączenie elektryczne

• Ustawić przełącznik wł./wył. w pozycji 0 (wył.) i podłączyć urządzenie do zasilania 220-240 V~, 50 Hz. Stacja lutownicza jest gotowa do użytku.

5.3 Ustawienie temperatury

• Włączyć stację lutowniczą ustawiając przełącznik wł./wył. w pozycji 1 (wł.) (czerwony przełącznik zacznie świecić). Można ustawić temperaturę w zakresie 150°C-450°C.

• Warunkiem uzyskania gładkich spoin jest zastosowanie odpowiedniego lutu i właściwe użytkowanie stacji lutowniczej. Zalecamy stosowanie lutów z topnikiem żywicznym. W żadnym wypadku nie należy używać lutów zawierających fluorowce. Przed pierwszym użyciem należy ocynować grot. Włączyć stację lutowniczą i nałożyć trochę lutu na grot w temperaturze 200°C. Idealne spoiny można uzyskać tylko przy odpowiedniej temperaturze lutowania. Jeśli temperatura lutowania jest zbyt niska, lut nie roztopi się w wystarczającym stopniu, co spowoduje że spoiny będą nierówne (zimne). Przy zbyt wysokiej temperaturze lut może się spalić, a lut cynowy nie popłynie. Istnieje też niebezpieczeństwo uszkodzenia PCB lub podzespołów. Gładkie spoiny można uzyskać tylko w przypadku idealnego dostosowania temperatury grotu do rodzaju lutu.

• Najczęściej stosowane w przemyśle elektronicznym stopy do lutowania składają się w 60 % z cyny a w 40 % z ołowiu. Temperatura robocza tego typu lutu określona jest w poniższej tabeli i może się różnić w zależności od producenta. Niemniej jednak, aby spełnić wymagania RoHS, tego typu luty są wycofane i zastąpione przez luty bezołowiowe, których temperatura robocza jest o ± 30 °C (54 °F) wyższa.

lut ołowiowy bezołowiowy

praca na linii produkcyjnej 320-380 °C (608-716 °F) 360-410 °C (680-770 °F)

• Dołączony grot jest wykonany z pokrytego miedzią żelaza. Grot ten jest bardzo trwały przy prawidłowym użytkowaniu. Tuż przed użyciem oczyścić grot, wycierając o wilgotną gąbkę. Pozwoli to usunąć resztki nieodparowanego lutu, tlenków lub innych zanieczyszczeń.

• Przed odłożeniem na stojak lutownicę należy ponownie oczyścić i nałożyć świeży lut.VTSS4NSET

V. 04 – 29/01/2021 43 ©Velleman nv

Na grocie należy pozostawić pewną ilość lutu, w przeciwnym wypadku po pewnym czasie lut przestanie trzymać się grotu.

• Stacja lutownicza jest prosta w obsłudze, a czas lutowania krótki, co zapewnia swobodne użytkowanie. Tym niemniej należy zachować ostrożność! Aby zapewnić bezpieczne użytkowanie urządzenia oraz ochronę przed uszkodzeniami, podczas lutowania należy stosować się do instrukcji bezpieczeństwa, ostrzeżeń oraz przepisów VDE.

6. Utrzymanie i konserwacja

6.1 Konserwacja grotu

Lutowanie odbywa się w bardzo wysokiej temperaturze. Podczas konserwacji należy upewnić się, że urządzenie jest wyłączone.

Po intensywnym lub umiarkowanym użytkowaniu należy zdjąć grot i wyczyścić. Jeśli stacja jest często używana, zaleca się codziennie czyszczenie grotu.

• Przed odłożeniem na stojak należy każdorazowo ocynować grot, zanim stacja zostanie wyłączona lub będzie przechowywana przez dłuższy okres czasu. Przed włączeniem urządzenia wytrzeć grot zwilżoną gąbką lub użyć czyścika do grotów.

• Zbyt wysokie temperatury (powyżej 400 °C lub 750 °F) skracają żywotność grotu.

• Nie naciskać zbyt mocno grotu podczas lutowania, gdyż może to spowodować uszkodzenie.

• Nigdy nie czyścić grotu pilnikiem ani materiałami ściernymi.

• Nie używać topnika zawierającego chlorek lub kwas. Stosować jedynie topniki żywiczne.

• Jeśli utworzyła się powłoka tlenkowa, należy ją ostrożnie usunąć, polerując płótnem ściernym o ziarnistości 600-800 lub przy użyciu alkoholu izopropylowego, a następnie nałożyć nową warstwę ochronną lutu.

• Po 3 minutowej pracy jałowej urządzenia w temperaturze 250°C ustawić żądaną temperaturę. Stacja będzie gotowa do pracy po osiągnięciu ustawionej temperatury.

• Gąbkę należy moczyć wyłącznie wodą.

Należy codziennie zdejmować i czyścić grot. Podczas montażu nowej końcówki należy usunąć nadmiar pozostałości lutu z nakrętki tulei mocującej grot.

6.2 Konserwacja ogólna

Przed czyszczeniem i wymianą grotu należy wyłączyć stację lutowniczą i odłączyć od sieci. Upewnić się, że lutownica jest schłodzona do temperatury pokojowej, w przeciwnym razie może spowodować ciężkie oparzenia! Stacja lutownicza może ulec uszkodzeniu, jeśli system pozostanie włączony, a wyjęty grot nie zostanie wymieniony na inny.

• Odkręcić nakrętkę na lutownicy i usunąć grot. Jeśli w cylindrze powstała rdza, należy ją oczyścić. Nigdy nie próbować usuwać grotu podczas użytkowania (niebezpieczeństwo oparzenia). Jeśli podczas użytkowania grot się zluzuje, wyłączyć stację lutowniczą i poczekać, aż lutownica schłodzi się do temperatury pokojowej. Następnie dokręcić nakrętkę.

• Po wyjęciu grotu należy usunąć pył tlenkowy (poprzez przedmuchiwanie), który może zbierać się w oprawce grotu. Należy zachować ostrożność, aby pył nie dostałVTSS4NSET

V. 04 – 29/01/2021 44 ©Velleman nv

się do oczu. Założyć grot i dokręcić śrubę. Można użyć kombinerek, aby uniknąć kontaktu z gorącymi powierzchniami, JEDNAKŻE NALEŻY TO ROBIĆ OSTROŻNIE, ponieważ zbyt mocne dokręcenie może spowodować uszkodzenie elementu lub doprowadzić do stopienia grotu z elementem.

• Zewnętrzną pokrywę lutownicy oraz stacji można czyścić wilgotną szmatką przy użyciu małych ilości płynnego detergentu. Nigdy nie zanurzać urządzenia w cieczy, nie dopuścić, aby ciecz dostała się pod obudowę stacji. Nigdy nie używać rozpuszczalnika do czyszczenia obudowy.

• Jeśli kolba lutownicza lub stacja są wadliwe lub jeśli z jakiegoś powodu nie działają normalnie, należy zwrócić system do działu serwisowego autoryzowanego sprzedawcy lub przedstawiciela serwisowego.

7. Specyfikacja techniczna

uchwyt z lupą "trzecia ręka”

pompa do rozlutowywania

drut lutowniczy bezołowiowy (10 g)

zestaw narzędzi pomocniczych do lutowania (pędzel i skrobak)

dwa groty lutownicze

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących tego produktu i najnowsza wersja tej instrukcji, odwiedź naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.VTSS4NSET

• Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).Velleman ® usługi i gwarancja jakości Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji). Ogólne Warunki dotyczące gwarancji:

• Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

• W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzględnieniem poniższych warunków: - zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy - wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

• Produkt nie podlega naprawie gwarancyjnej: - gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności; - gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych; - produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (ładowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista); - usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.; - usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta; - szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy; - Szkody wynikające ze źle zabezpieczonej wysyłki produktu; - Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

• Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

• Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

• W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji. Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).
