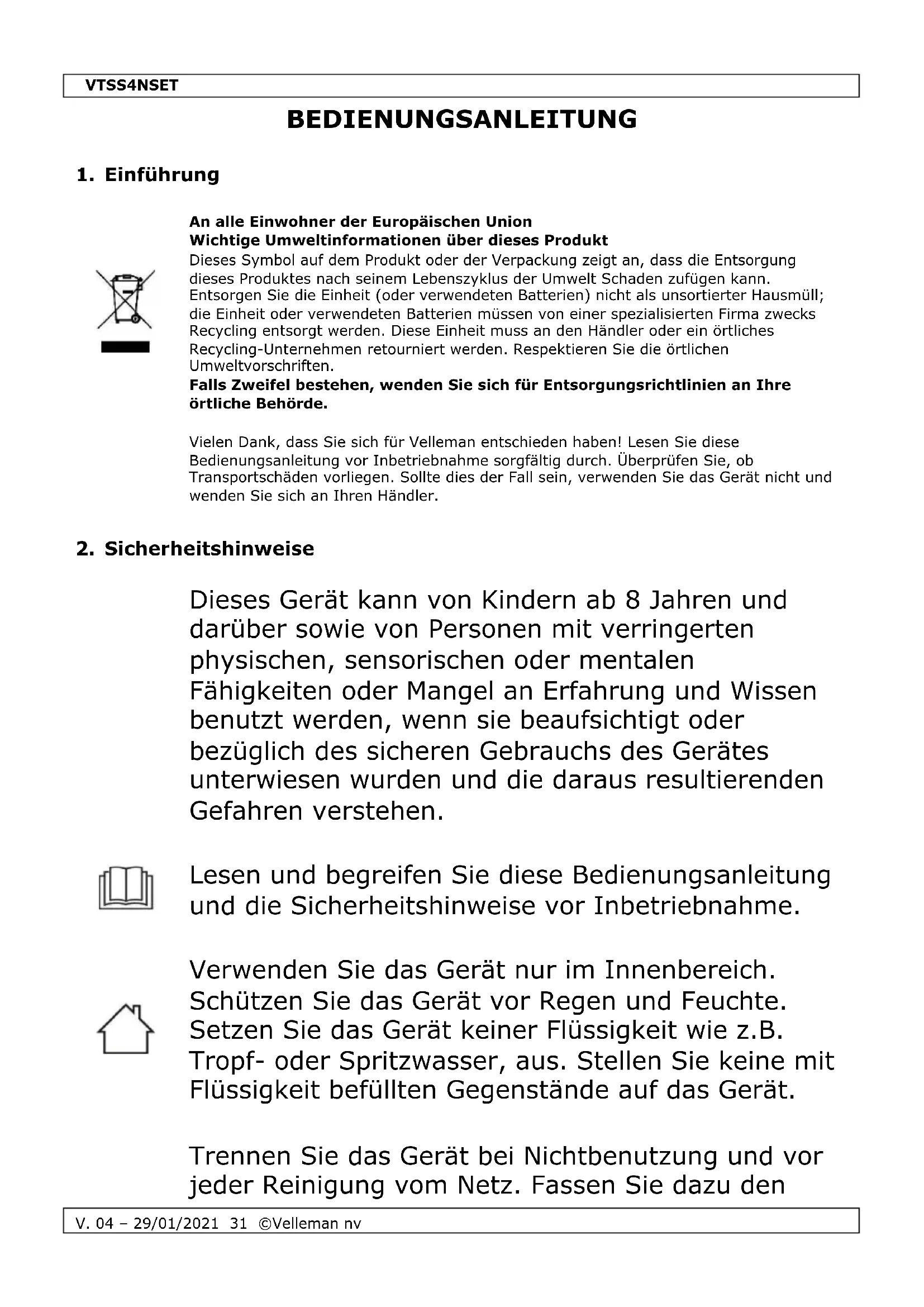

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.

Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu denVTSS4NSET

Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung. Achtung! Ziehen Sie den Netzstecker nach dem Ausschalten der Station nicht direkt aus der Steckdose. Wenn Sie das Gerät ausschalten, dann wird die automatische Kühlfunktion aktiviert und wird kalte Luft durch das Rohr des Heizelements geblasen. Dies schützt das Heizelement vor Schäden und verlängert die Lebensdauer. Ziehen Sie den Netzstecker nicht aus der Steckdose, wenn die automatische Kühlfunktion aktiviert ist.

Achten Sie darauf, dass die Netzleitung nicht gequetscht werden kann. Achtung! Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen. Stellen Sie sicher, dass die in der Bedienungsanleitung angegebene Netzspannung (siehe 'Technische Daten') der Spannung Ihrer örtlichen Stromversorgung entspricht. Stecken Sie den Netzstecker in eine geerdete Steckdose. Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Versuchen Sie niemals, selbst das Gerät zu öffnen oder zu demontieren. Die Reparation darf nur von einer Fachkraft durchgeführt werden. Bedienen Sie das Gerät nicht mit nassen Händen.

Verwenden Sie das Gerät nie, wenn der elektronische Kreis unter Spannung steht. SchaltenVTSS4NSET

V. 04 – 29/01/2021 33 ©Velleman nv

Sie zuerst die Stromversorgung des Kreises ab und entladen Sie alle Kondensatoren.

Halten Sie genügend Abstand zu brennbaren oder leicht entflammbaren Gegenständen ein. Hitze kann dafür sorgen, dass brennbare Stoffe sich entzünden, auch wenn diese nicht sichtbar sind. Verwenden Sie das Gerät nur in gut belüfteten Räumen.

Bei falscher Anwendung entsteht Brandgefahr. Fassen Sie nie den Ablageständer, die Lötzspitze usw. an. Verbrennungsgefahr! Halten Sie die Spitzen und warm Luft von allen Körperteilen, Kleidung oder anderen entflammbaren Materialien fern. Richten Sie das Gerät niemals auf die Augen. Tragen Sie Handschuhe und/oder verwenden Sie hitzebeständige Werkzeuge, um Brandwunden zu vermeiden. Legen Sie den Lötkolben während Lötpausen immer im Ablageständer ab. Lassen Sie das Gerät nach Gebrauch und bevor Sie es aufbewahren immer vollständig abkühlen. Platzieren Sie das Gerät auf einer ebenen, stabilen und nicht-brennbaren Oberfläche.

ACHTUNG! - Stecken Sie den Lötkolben immer in den Ablageständer, wenn Sie ihn nicht benötigen. Lassen Sie das Gerät in Betrieb nie unbeaufsichtigt zurück.

Atmen Sie Lötdämpfe niemals ein. Die während dem Löten entstandenen Lötdämpfe sind gesundheitsschädlich. Lötarbeiten sollte man deshalb in gut belüfteten Räumen oder unter einemVTSS4NSET

V. 04 – 29/01/2021 34 ©Velleman nv

geeigneten Abzug (Lötdampfabsorber) durchführen. Entsorgen Sie Lötrückstände und Filter gemäß den örtlichen Umweltvorschriften.

• Verwenden Sie den Lötkolben auf einer hitzebeständigen Oberfläche.

• Stecken Sie den Lötkolben nach Gebrauch in den Ablageständer.

• Lassen Sie die Spitze auf natürlicher abkühlen und tauchen Sie den Lötkolben nie in Wasser ein.

3. Allgemeine Richtlinien

• Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

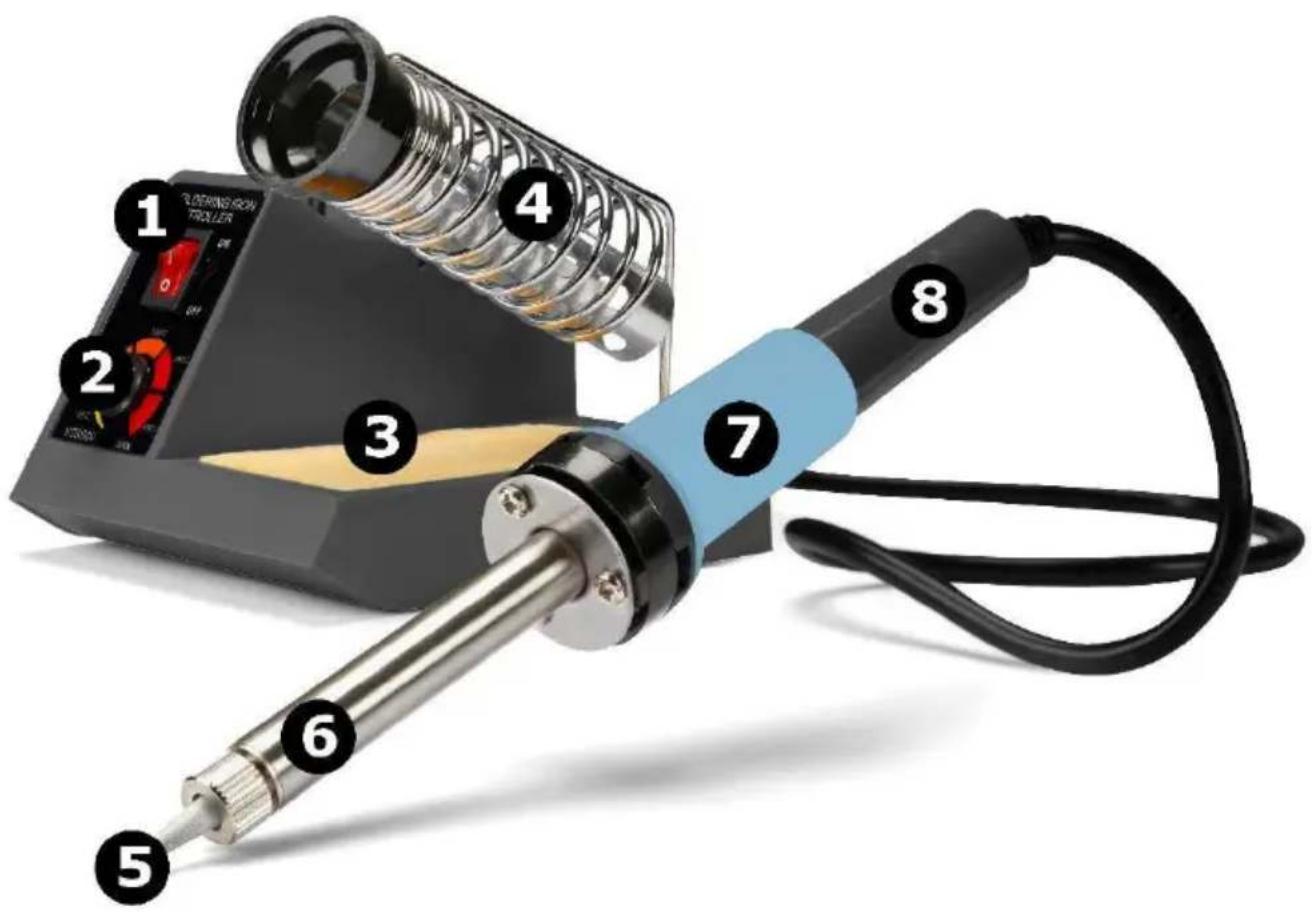

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

• Setzen Sie den spiralförmigen Lötkolbenhalter in die entsprechende Gehäuseöffnung der Lötstation ein.

• Lassen Sie den Reinigungsschwamm mit sauberem Wasser voll saugen und gut abtropfen, bevor Sie ihn wieder in das Schwammtablett einlegen.

• Die Lötspitze wird in den Schaft eingesteckt und durch eine Überwurfmutter am Lötkolben befestigt. Der Wechsel der Lötspitze darf nur am erkalteten Lötkolben durchgeführt werden. Lösen Sie dazu die Überwurfmutter am Lötkolben und ziehen Sie die Lötspitze vorsichtig heraus. Die Schraubverbindung sollte regelmäßig auf einen stabilen Sitz überprüft und gegebenenfalls nachgezogen werden.

ACHTUNG! - Der Lötkolben darf auf keinen Fall ohne Lötspitze betrieben werden.

5.2 Anschluss ans Netz

• Verbinden Sie das Netzkabel der Lötstation bei ausgeschaltetem Netzschalter (0- Stellung) mit der 220-240 V~, 50 Hz Netzsteckdose. Die Lötstation ist nun betriebsbereit.

• Schalten Sie die Lötstation ein, indem Sie den Netzschalter in die 1Stellung bringen (Netzschalterlampe leuchtet rot). Mithilfe des Temperatureinstellreglers kann die Löttemperatur von 150° - 450° C stufenlos eingestellt werden.

• Voraussetzung für einwandfreie Lötungen ist die Verwendung geeigneter Lötdrähte und die richtige Handhabung der Lötstation. Empfehlenswert ist die Verwendung von Lötdraht mit Kolophonium-Flussmittelseele. Auf keinen Fall sollten halogenhaltige Flussmittel eingesetzt werden. Vor der ersten Verwendung der Lötstation muss die neue Lötspitze zunächst verzinnt werden. Schalten Sie die Lötstation ein, und lassen Sie bei einer Temperatur von Temperatur von etwa 200°C etwas Lötzinn zu einem dünnen, zusammenhängenden Film auf der Lötspitze zerfließen. Perfekte Lötstellen können nur durch die richtige Löttemperatur erreicht werden. Bei zu schwacher Löttemperatur fließt das Lötzinn nicht genügend und verursacht unsaubere Lötstellen (kalte Lötstellen). Durch zu hohen Löttemperaturen verbrennt das Lötmittel und das Lötzinn fließt nicht. Zudem besteht die Gefahr, dass Printplatten und Bauelemente zerstört werden können. Nur bei einer Lötspitzentemperatur, die dem Lötzinn angepasst ist, sind einwandfreien Lötstellen möglich.

• Die meist verwendeten Lötlegierungen in der Elektronikindustrie bestehen aus 60 % Zinn und 40 % Blei. Unten finden Sie die Betriebstemperatur dieses Lötzinns. Die Temperatur hängt auch vom Hersteller ab. Die Europäische RoHS-Norm verbietet aber die Anwendung und den Verkauf von Lötzinn mit Blei. Das erlaubte bleifreie Lötzinn schmilzt bei einer Temperatur die durchschnittlich um 30 °C (54 °F) höher liegt als die von Lötzinn mit Blei.VTSS4NSET

Lötzinn mit Blei bleifreies Lötzinn

• Die mitgelieferte Lötspitze besteht aus verkupferten Eisen. Bei richtigem Gebrauch hat diese eine lange Standzeit. Reinigen Sie die Lötspitze unmittelbar vor der Lötung an dem feuchten Reinigungsschwamm. Rückstände aus unvollständig verdampften Flussmittel, Oxiden oder anderen Verunreinigungen werden somit entfernt und können nicht mehr an die Lötstelle gelangen.

• Bevor Sie den Lötkolben nach der Lötung wieder in den Halter ablegen, muss die Lötspitze erneut gereinigt und mit was Lot verzinnt werden. Es ist wichtig, dass die Lötspitze immer mit Lot benetzt gehalten wird, da sie sonst nach einiger Zeit passiv wird und dann kein Lot mehr annimmt.

• Die leichte Handhabung und die kürzen Lötzeiten können zum sorglosen Umgang mit der Lötstation führen. Hiervor sei jedoch nachdrücklich gewarnt! Um einen gefahrlosen Lötbetrieb für den Anwender zu gewährleisten und die Lötstation vor Beschädigungen zu schützen, müssen die Sicherheitshinweise und Warnhinweise in dieser Bedienungsanleitung sowie die geltenden VDE-Bestimmungen bei allen Lötarbeiten genau eingehalten werden.

6. Pflege und Wartung

6.1 Wartung der Spitze

Die Lötkolben verwenden extrem hohe Temperaturen. Vergewissern Sie sich davon, dass das Gerät ausgeschaltet ist, bevor Sie es reinigen.

Entfernen und reinigen Sie die Spitze nach intensivem Gebrauch. Sie müssen die Spitze täglich reinigen wenn Sie das Gerät täglich verwenden.

• Sie müssen die Spitze immer verzinnen bevor Sie den Lötkolben in die Halterung stellen, das Gerät ausschalten oder langfristig nicht verwenden. Reinigen Sie die Spitze mit einem nassen Schwamm bevor Sie anfangen oder verwenden Sie unseren Reinigungsschwamm.

• Die Lebensdauer der Spitze nimmt ab wenn Sie überhöhte Temperaturen verwenden (über 400 °C oder 750 °F).

• Drücken Sie während der Lötarbeiten nicht zu hart um Beschädigung zu vermeiden.

• Benutzen Sie keine Feilen oder scheuernden Materialien um die Spitze zu reinigen.

• Benutzen Sie keine Flussmittel mit Chlorid oder Säure. Verwenden Sie nur harzige Flussmittel.

• Entfernen Sie mögliche Oxidschichten, indem Sie mit Schmirgelpapier (Korn 600–

800) polieren. Sie können auch Isopropyl-Alkohol verwenden und danach eine neue

Schicht Lötzinn anbringen.

• Erreicht die Lötsstation 250 °C, warten Sie dann noch 3 Minuten bevor Sie die gewünschte Temperatur einstellen. Das Gerät ist betriebsbereit wenn es die gewünschte Temperatur erreicht hat.

• Machen Sie den Schwamm nur mit Wasser nass.

Reinigen Sie die Spitze täglich. Entfernen Sie überflüssiges Lötzinn von der Zylindermutter der Verriegelung, sonst kann die Spitze mit dem Heizelement oder der Verriegelung zusammenschmelzen.VTSS4NSET

V. 04 – 29/01/2021 37 ©Velleman nv

6.2 Allgemeine Wartung

Vor dem Auswechseln und Reinigen der Lötspitze, die Lötstation abschalten und den Netzstecker ziehen. Der Lötkolben muss auf Raumtemperatur abgekühlt sein ansonsten besteht Verbrennungsgefahr! Betrieben Sie den Lötkolben niemals ohne eingesetzte Lötspitze, um Beschädigungen zu vermeiden.

• Die Überwurfmutter am Lötkolbenzylinder aufschrauben und die Spitze entfernen. Den Roststaub der sich im Zylinder gebildet hat entfernen. Während des Betriebs niemals versuchen die Lötspitze zu entfernen (Verbrennungsgefahr). Sollte sich die Spitze während des Betriebs lockern, Lötstation abschalten und den Lötkolben auf Raumtemperatur abkühlen lassen. Erst dann die Überwurfmutter wieder festdrehen.

• Nachdem Sie die Lötspitze demontiert haben, blasen Sie diese aus, um Oxidrückstände zu entfernen. Schützen Sie Ihre Augen vor Staub. Setzen Sie eine neue Lötspitze ein und drehen Sie die Rändelmutter fest. Verwenden Sie eine Zange, um jeden Kontakt mit heißen Oberflächen zu vermeiden. Ziehen Sie die Rändelmutter aber nicht zu fest an, um das Heizelement nicht zu beschädigen oder das Heizelement und die Lötspitze nicht zusammenschmelzen.

• Reinigen Sie den Lötkolben und die Station äußerlich mit einem feuchten Tuch und etwas Reinigungsmittel. Tauchen Sie das Gerät nie in Wasser oder eine andere Flüssigkeit und beachten Sie, dass keine Flüssigkeit in das Gehäuse eindringen kann. Verwenden Sie keine Lösungsmittel.

• Bringen Sie ein defektes Gerät zum Händler oder Vertreter zurück.

dritte Hand mit Lupe

Zubehör (Bürste und Spachtel)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.VTSS4NSET

Velleman® Service- und Qualitätsgarantie Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
