BEDIENUNGSANLEITUNG VTSS7 VELLEMAN

BEDIENUNGSANLEITUNG 23

INSTRUKCJA OBSŁUGI 29

MANUAL DO UTILIZADOR 35

CE

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese

Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

VTSS7

	Achten Sie darauf, dass die Netzleitung nicht gequetscht werden kann.Achtung! Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen.Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.Stecken Sie den Stecker in eine geerdete Steckdose. Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Versuchen Sie niemals, selbst das Gerät zu öffnen oder zu demontieren. Die Reparation darf nur von einer Fachkraft durchgeführt werden. Bedienen Sie das Gerät nicht mit nassen Händen.
	Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.Achtung! Nach dem Abschalten, ziehen Sie den Netzkabel nicht sofort vom Netz. Wenn Sie das Gerät ausschalten, dann wird die automatische Kühlfunktion aktiviert und wird kalte Luft durch das Rohr des Heizelements geblasen. Dies schützt das Heizelement vor Schäden und verlängert die Lebensdauer. Trennen Sie das Gerät während des Kühlprozesses nicht vom Netz.
	Das Gerät ist nur für den Gebrauch im Innenbereich geeignet. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.
	Halten Sie genügend Abstand zu brennbaren oder leicht entflammbaren Gegenständen ein. Hitze kann dafür sorgen, dass brennbare Stoffe sich entzünden, auch wenn diese nicht sichtbar sind. Verwenden Sie das Gerät nur in gut belüfteten Räumen.

Bei falscher Anwendung entsteht Brandgefahr.

Fassen Sie nie den Ablageständer, die Lötzspitze usw. an. Verbrennungsgefahr! Halten Sie die Spitzen und warm Luft von allen Körperteilen, Kleidung oder anderen entflammbaren Materialien fern. Richten Sie das Gerät niemals auf die Augen. Tragen Sie Handschuhe und/oder verwenden Sie hitzebeständige Werkzeuge, um Brandwunden zu vermeiden. Legen Sie den Lötkolben während Lötpausen immer im Ablageständer ab. Lassen Sie das Gerät nach Gebrauch und bevor Sie es aufbewahren immer vollständig abkühlen. Platzieren Sie das Gerät auf einer ebenen, stabilen und nicht-brennbaren Oberfläche.

Atmen Sie Lötdämpfe niemals ein. Die während dem Löten entstandenen Lötdämpfe sind gesundheitsschädlich. Lötarbeiten sollte man deshalb in gut belüfteten Räumen oder unter einem geeigneten Abzug (Lötdampfabsorber) durchführen. Entsorgen Sie Lötrückstände und Filter gemäß den örtlichen Umweltvorschriften.

Verwenden Sie das Gerät nie wenn der elektronische Kreis unter Spannung steht. Schalten Sie zuerst die Stromversorgung des Kreises ab und entladen Sie alle Kondensatoren.

Blockieren Sie die Düse nicht. Dies kann eine Wärmerückstrahlung verursachen und das Gerät beschädigen.

Achtung! Stecken Sie den Lötkolben immer in den Ablageständer wenn Sie ihn nicht benötigen. Lassen Sie das Gerät in Betrieb nie unbeaufsichtigt zurück.

• Verwenden Sie den Lötkolben auf einer hitzebeständigen Oberfläche.
• Stecken Sie den Lötkolben nach Gebrauch in den Ablageständer.
• Lassen Sie die Spitze auf natürlicher abkühlen und tauchen Sie den Lötkolben nie in Wasser ein.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an.
• Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

VTSS7

• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

4. Eigenschaften

• manuelle Temperaturregelung
• LED-Anzeige ON
• EIN/AUS-Schalter
- Ersatzbits (nicht mitgelief.): BITC7N1 (0.5 mm), BITC7N2 (1.5 mm), BITC7N3 (3 mm)

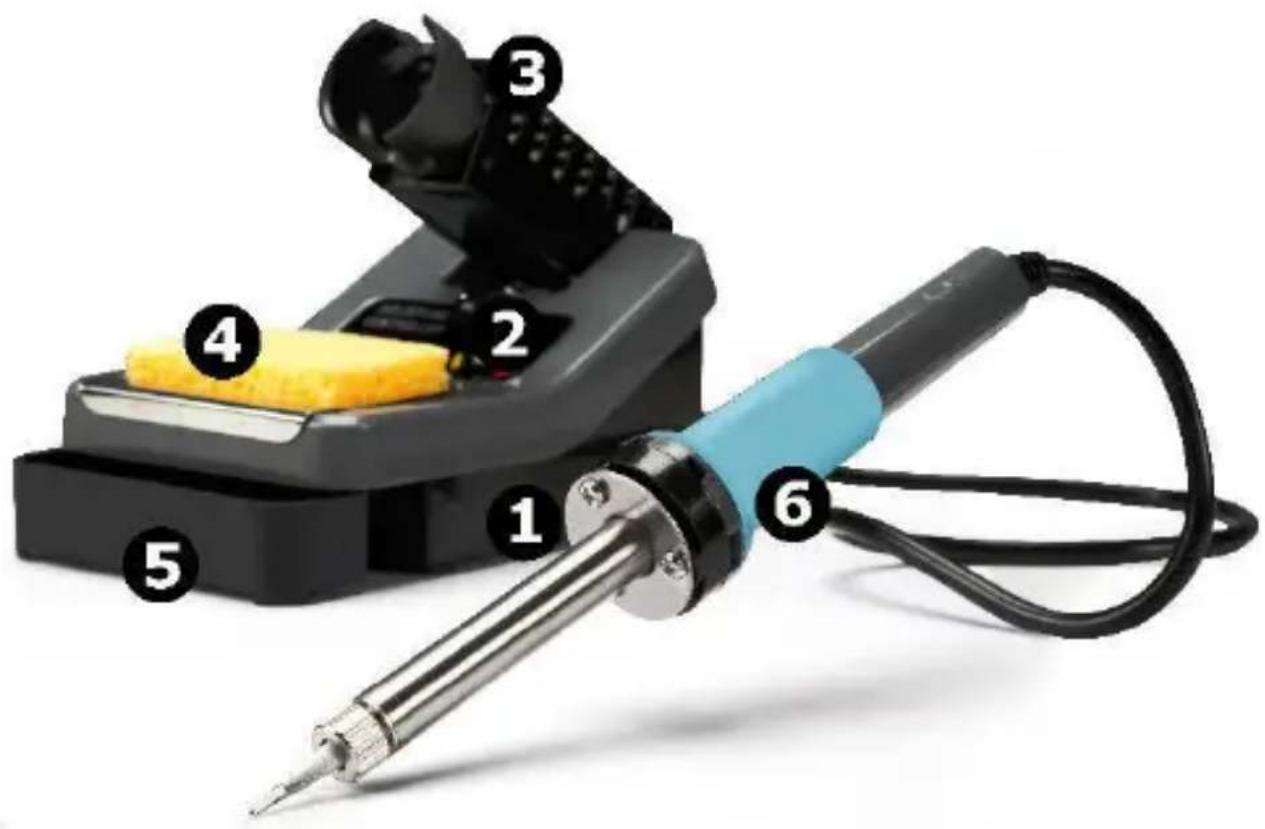

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	EIN/AUS-Schalter
2	Temperatur-Drehregler
3	Halter

4	Schwamm
5	Lötstation
6	Lötkolben

6. Anwendung

1. Entpacken Sie die Lötstation [5] vorsichtig und kontrollieren Sie alle Teile auf Beschädigungen. Ist die Lötstation oder sind andere Teile beschädigt, dann dürfen Sie das Gerät nicht in Betrieb nehmen.
2. Befestigen Sie den Ablageständer [3] am Lötstation und legen Sie den Lötkolben [6] im Ständer ab. Befeuchten Sie den Schwamm [4] mit ein bisschen Leitungswasser.
3. Befestigen Sie die geeignete Lötspitze gemäß den Lötarbeiten Lötspitzenwechsel).
4. Installieren Sie die Lötstation auf einer ebenen, stabilen, hitzebeständigen Oberfläche. Verbinden Sie die Lötstation mit dem Netz und schalten Sie diese mit dem EIN/AUS-Schalter ein [1].

VTSS7

1. Drehen Sie am Temperatur-Drehregler [2] und wählen Sie die gewünschte Temperatur aus (siehe Farbcode):

gelb: ± 150 °C

orange: ± 150 °C bis 270 °C

rot: ± 150 °C bis 500 °C

1. Warten Sie ungefähr 2-3 Minuten, bis die Lötspitze die eingestellte Temperatur erreicht hat. Prüfen Sie die Temperatur der Lötspitze, indem Sie diese verzinnen. Schmilzt das Lötzinn, dann haben Sie die richtige Temperatur erreicht.
2. Verzinnen Sie die aufgeheizte Lötspitze mit Lot und streifen Sie überschüssiges Lot am feuchten Reinigungsschwamm ab.
3. Erhitzen Sie die Lötstelle mit der Lötspitze und führen Sie Löt zu. Lassen Sie die Lötstelle abkühlen.
4. Säubern Sie die Lötspitze nach jedem Lötvorgang am feuchten Schwamm. Nach Gebrauch legen Sie den Lötkolben im Ablageständer ab, schalten Sie die Lötstation aus und trennen Sie diese vom Netz. Lassen Sie den Lötkolben vollständig abkühlen und bewahren Sie in an einem trockenen Ort und in der Originalverpackung auf.

7. Lötspitzenwechsel

1. Schalten Sie die Lötstation aus und trennen Sie diese vom Netz. Lassen Sie den Lötkolben und die Lötspitze auf Raumtemperatur abkühlen.
2. Lösen Sie die Überwurfmutter an der Spitze des Lötkolbens. Ziehen Sie die Lötspitze heraus und entfernen Sie möglichen Roststaub. Schützen Sie Ihre Augen vor diesem Staub.
3. Setzen Sie eine neue Lötspitze ein und verschrauben die Mutter handfest mit dem Lötkolben. Üben Sie keinen übermäßigen Druck aus, um Schäden zu vermeiden.
4. Verwenden Sie nur eine Pinzette, um die heiße Lötspitze leicht wieder festzuziehen wenn diese sich gelockert hat.

8. Reinigung und Wartung

- Reinigen Sie das Gehäuse mit einem feuchten Tuch und ein bisschen Reinigungsmittel wenn nötig. Tauchen Sie das Gerät niemals in Wasser oder eine andere Flüssigkeit und beachten Sie, dass keine Flüssigkeit in das Gehäuse eindringen kann. Verwenden Sie keine Lösungsmittel.

9. Technische Daten

max. Leistung vom Heizelement für Lötkolben 48 W

Temperaturbereich 160 °C bis 480 °C

Lötkolben....230 VAC

Eingangsspannung 230 VAC

Gewicht 650 g

Abmessungen 150 x 96 x 150 mm

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
