Produkttyp	Lötstation mit Lötkolben und Heißluftgebläse
Marke	Velleman
Modell	VTSS6
Stromversorgung	Netzspannung 230 V AC
Leistung	Wählbar 30 W oder 60 W
Hauptfunktionen	Löten, Entlöten mit Heißluft
Automatische Kühlung	Ja, nach dem Ausschalten zum Schutz des Heizelements
Lötkolbenhalter	Inklusive, ermöglicht sicheres Ablegen des heißen Lötkolbens
Reinigungsschwamm	Empfohlen zum Reinigen der Lötspitze
Sicherheit	Erdung erforderlich, Schutz vor Verbrennungen, Gehäuse nicht öffnen
Garantie	24 Monate für Privatkunden (EU)
Verwendungszweck	Nur für Innenräume, gut belüfteter Ort
Mitgeliefertes Zubehör	Lötkolben, Heißluftgebläse, Halter, Lötspitze (Details nicht spezifiziert)
Wartung	Lötspitze nach Gebrauch mit einem feuchten Schwamm reinigen
Reparierbarkeit	Fachmann beauftragen, Kabel nicht selbst ersetzen

Häufig gestellte Fragen - VTSS6 VELLEMAN

Wie wähle ich die Leistung des Lötkolbens aus?

Verwenden Sie den Leistungswähler, um je nach Dicke der Lötstellen zwischen 30 W und 60 W zu wählen.

Was tun, wenn der Lötkolben nicht heiß wird?

Überprüfen Sie, ob die Netzsteckdose Strom führt und das Kabel nicht beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Kann ich die Station im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich konzipiert, geschützt vor Regen und Feuchtigkeit.

Wie reinige ich die Lötspitze des Lötkolbens?

Führen Sie die heiße Lötspitze kurz nach jedem Lötvorgang über einen angefeuchteten Schwamm, um Rückstände zu entfernen.

Warum bläst das Heißluftgebläse nach dem Ausschalten kalte Luft?

Das ist die automatische Kühlung, die das Heizelement schützt. Lassen Sie sie laufen, ziehen Sie während dieser Phase nicht den Netzstecker.

Welche Vorsichtsmaßnahmen sind zu treffen, um Verbrennungen zu vermeiden?

Berühren Sie niemals die Lötspitze oder die Heißluftdüse. Verwenden Sie hitzebeständige Handschuhe und legen Sie den Lötkolben nach Gebrauch in seine Halterung.

Ist diese Station für Anfänger geeignet?

Ja, aber lesen Sie die Anleitung sorgfältig und befolgen Sie die Sicherheitshinweise. Die Leistungsauswahl erleichtert das Lernen.

Wie erkenne ich, ob das Netzkabel beschädigt ist?

Überprüfen Sie das Kabel visuell: Wenn es durchtrennt, ausgefranst oder verformt ist, verwenden Sie es nicht. Nur ein Fachmann darf es ersetzen.

Wie lange beträgt die Garantiezeit bei gewerblicher Nutzung?

Bei gewerblicher Nutzung beträgt die Garantie 6 Monate. Die genauen Bedingungen entnehmen Sie bitte der Anleitung.

Kann ich an einem stromführenden Schaltkreis löten?

Nein, es ist zwingend erforderlich, die Stromversorgung des Schaltkreises zu unterbrechen und die Kondensatoren vor jedem Eingriff zu entladen.

BEDIENUNGSANLEITUNG VTSS6 VELLEMAN

DE LÖTKOLBEN MIT EINSTELLBARER LEISTUNG

PT FERRO DE SOLDAR COM POTÊNCIA REGULÁVEL

30 W/ 60 W

USER MANUAL 3

GEBRUIKERSHANDLEIDING 9

MODE D'EMPLOI 15

MANUAL DEL USUARIO 21

BEDIENUNGSPANLEITUNG 27

MANUAL DO UTILIZADOR 33

CE

VTSS6

USER MANUAL

1. Introduction

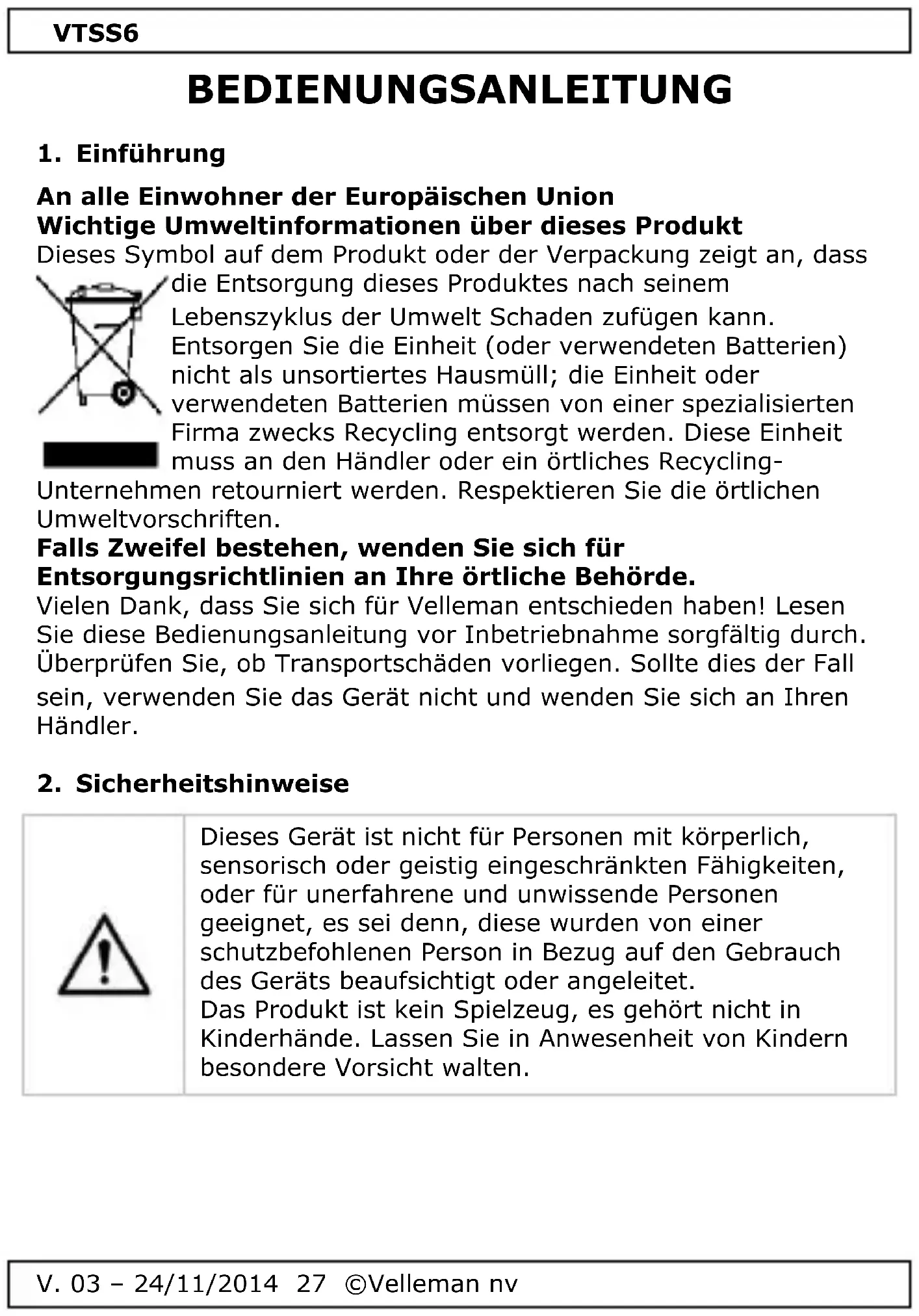

BEDIENUNGSCANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass

die Entsorgung theses Produktes nach seinem

Lebenszyklus der Umwelt Schaden zufugen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierter

Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Handler oder ein örtliches Recycling-

Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

Dieses Gerät ist nicht für Personen mit körperlich, sensorisch oder geistig eingeschrankten Fähigkeiten, oder für unerfahrenne und unwissende Personen geeignet, es sei dess, diese wurden von einer schutzbefohlenen Person in Bezug auf den Gebrauch des Geräts beaufsichtigt oder angeleitet.

Das Produkt ist kein Spielzeug, es besteht nicht in Kinderhände. Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten.

A4	Achten Sie daraufuf, dass die Netzleitung nicht gequetscht werden kann. Achtung! Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen. Vergewissern Sie sich, dass die anzuschliebende Netzspannung nichtHigher ist als die Netzspannung beschreiben in dieser Bedienungsanleitung. Strecken Sie den Stecker in die geerdete Steckdose. Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen können zu lebensgefährlichen elektrischen Schlägen führen. Versuchen Sie nie, selbst das Gerät zu öffnen oder demontieren. Die Reparationarfur nur von einer Fachkraft durchgeführt werden. Bedienen Sie das Gerät nicht mit nassen Händen.
→	Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an undziehen Sie nie an der Netzleitung. Achtung! Nach dem Abschalten,ziehen Sie den Netzkabel nicht sofort vom Netz. Wenn Sie das Gerät ausschalten, dann wird die automatische Kühlfunktion aktiviert und wird kalte Luft durch das Rohr des Heizelements geblasen. Dies schützt das Heizelement vor Schäden und verlangert die Lebensdauer. Trennen Sie das Gerät während des Kühlprozesses nicht vom Netz.
	Verwenden Sie das Gerät nur im Innenbereich. Schätzen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befällten Gegenstände auf das Gerät.
	Halten Sie das Gerät von brennbaren Produkten oder explosivem Gas. Hitze kann davon sorgen, dass brennbare Stoffe sich entszüllen, auch wenn diese nicht sightbar sind. Verwenden Sie das Gerät nur in gut gelufteten Räumen.

VTSS6

Bei falscher Anwendung entsteht Brandgefahr. Berühren Sie niemals den Ablagestandner, die Spitze, usw. Verbrennungsgefahr! Halten Sie die Spitzen und warm Luft von allen Körpersleiten, Kleidung oder anderen entflammbaren Materialien fern. Richten Sie das Gerät niemals auf die Augen. Tragen Sie Handschuhe und/oder verwenden Sie hitzebeständige Werkzeuge, um Brandwunden zu vermeiden. Legen Sie den Lötkolben bei Arbeitspausen immer im Ablagestandner ab. Lassen Sie das Gerät nach Gebrauch und bevor Sie es lagern immer abkühlen. Platzieren Sie das Gerät auf einer ebenen, stabilen und nicht-brennbaren Oberfläche.

Atmen Sie die Dämpfe nie ein. Die während der Lötarbeiten entstehenden Lötdmämpfe sind schädlich. Die Lötarbeiten dürfenPHYARN nur in gut gelüfteten Räumen oder unter einem geeigneten Abzug (Lötdmempfabsorber) durchgeführt werden. Entsorgen Sie Lötrückstände und Filter gemäß den örtlichen Umweltvorschriften.

Verwenden Sie das Gerät nie wenn der elektronische Kreis unter Spannung stehen. Schalten Sie zuerst die Stromversorgung des Kreises ab und entladen Sie alle Kondensatoren.

Blockieren Sie die Düse nicht. Dies kann eine Wärmerückstrahlung verursachen und das Gerät beschädigen.

Achtung! Stellen Sie das Gerät immer im Ständer ab wenn Sie es nicht verwenden. Lassen Sie das Gerät in Betrieb nie unbeaufsichtigtzaruck.

• Verwenden Sie den Lötkolben auf einer hitzebeständigen Oberfläche.
• Stellen Sie den Lötkolben nach Anwendung in den Halter.
• Lassen Sie die Spitze auf natürlicher abkühlen und tauchen Sie den Lötkolben nie in Wasser ein.

VTSS6

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Vermeiden Sie Erschüttierungen. Wenden Sie bei der Bedienung keine Gewalt an.
• Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Handler konnen für außergewöhnliche, zufällige oder indirecte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

4. Wie loten

• Entfernen Sie Schmutz, Rost und Farbe von den Teilen, die Sie loten möchten.
• Erhitzen Sie die Teile, die Sie loten möchten, mit einem Lötkolben.
• Streichen Sie das Lötzinn mit Harzkern auf die Teile und schmelzen Sie es mit dem Lötkolben.
• BEMERKUNG: Verwenden Sie Lützinn ohne Harzkern zusammen mit ein bisschen Lotpaste.
• Warten Sie bis das Lötzinn sich verhärtet hat, ehe Sie die Teile bewegen.
• ACHTUNG: Seien Sie vorsichtig beim Arbeiten mit einem eingeschalteten Lötkolben, um ernsthafte Brandwunden zu vermeiden.
• Bei der ersten Inbetriebnahme kann es zu Raucherzeugung.
• Dies ist normal und verschwindet nach etwa 10 Minuten.

VTSS6

• Feilen Sie die Lotspitze nie.
• Verwenden Sie einen Lötkolben-Ablagestand der um Brandwunden zu vermeiden.
  Die Temperatur des Lötkolbens sindt wenn Sieihn ohne Spitze verwenden.
• Den Lötkolben nach Gebrauch abkühlen setzen.
• Das Netzkabelarfneieretztwerden.BeiBeschadigungdas Geratwegwerfen.
• Dieses Gerät ist nicht für Personen mit körperlich, sensorisch oder geistig eingeschränkten Fähigkeiten, oder für unerfahrene und unwissenschaftliche Personen geeignet, es sei dess, diese wurden von einer schutzbefohlenen Person in Bezug auf den Gebrauch des Geräts beaufsichtigt oder angeleitet.
• Das Produkt ist kein Spielzeug, es besteht nicht in Kinderhände. Lassen Sie in Anwesenheit von Kindern beschondere Vorsicht walten.
• Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedieren.

5. Bedienung

• Beachten Sie, dass die Spitze fest im Halter befestigt wurde. Verbinden Sie den Lötkolben mit dem Netz. Vergewissern Sie sich, dass die anzuschliebende Netzspannung nichtHigher ist als die Netzspannung beschreiben in dieser Bedienungsanleitung.
• Wahlen Sie die Ausgangsleistung (30W oder 60W) aus und heizen Sie den Lötkolben auf.
• Streichen Sie ein bisschen Löttdraht mit Flux auf der Spitze. Erhitzen Sie die Lötkontakte (nicht den Löttdraht) und/TRagen Sie ein bisschen Löttdraht auf die erhitzten Teile auf. Entfernen Sie den Lötkolben und/Jassen Sie den Lötdraht abkühlen. Reinigen Sie die Spitze nach jedem Gebrauch indem Sie diese mal kurz über einen feuchten Schwamm streichen.
• Stellen Sie den Lötkolben in den Halter, schalten Sieihn aus und trennen Sieihn vom Netz.

6. Technische Daten

Netzteil	230 VAC / 50 Hz
Ersatzspitze	BITS6

VTSS6

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung diesen Gerätes. Für mehr Informationen zu diesersem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.VELLEMAN.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

MANUAL DO UTILIZADOR

1. Introdução

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman®\ sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zugewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsbeteiligung als auch von externen spezialisierten Organisationen. Sollten,riotz aller Vorsichtsmaßnahmen, Probleme auftreten, behmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsehler eine Garantiepiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unwilling ist, oder wenn die Kosten darauf unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, diese Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In dieser Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entscheidigung für eventuellen Gewinnausfall.

• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur auflädBare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Beste).
• Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlässige oder unsachgemäß Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schaden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerbllicher Anwendung wird die Garantiepiode auf 6 Monate zusückgeführt).
• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemßen Transport des Gerätes.
• alle Schäden verursacht durch unauthorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbuchreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lessen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes hersaus, dass kein Geräteschaden vorliegt, konnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

Jede komerzielle Garantie lasst these Rechte unberuht.

Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
