Producttype	Soldeerstation met soldeerbout en heteluchtpistool
Merk	Velleman
Model	VTSS6
Voeding	Netspanning 230 V wisselstroom
Vermogen	Selecteerbaar 30 W of 60 W
Belangrijkste functies	Tin solderen, hete lucht desolderen
Automatische koeling	Ja, na uitschakeling om het verwarmingselement te beschermen
Boutsteun	Inbegrepen, maakt het mogelijk de hete bout veilig neer te leggen
Reinigingsspons	Aanbevolen om de soldeerpunt te reinigen
Veiligheid	Aarding verplicht, bescherming tegen brandwonden, behuizing niet openen
Garantie	24 maanden voor particulieren (EU)
Beoogd gebruik	Alleen binnenshuis, geventileerde ruimte
Inbegrepen accessoires	Soldeerbout, heteluchtpistool, houder, soldeerpunt (details niet gespecificeerd)
Onderhoud	Reinig de soldeerpunt na gebruik met een vochtige spons
Repareerbaarheid	Overlaten aan een professional, vervang de kabel niet zelf

Veelgestelde vragen - VTSS6 VELLEMAN

Hoe selecteer ik het vermogen van de soldeerbout?

Gebruik de vermogensschakelaar om te kiezen tussen 30 W en 60 W, afhankelijk van de dikte van de soldeerverbindingen.

Wat te doen als de soldeerbout niet heet wordt?

Controleer of het stopcontact stroom heeft en of de kabel niet beschadigd is. Neem bij aanhoudende problemen contact op met een professional.

Kan ik het station buitenshuis gebruiken?

Nee, dit apparaat is alleen ontworpen voor gebruik binnenshuis, uit de buurt van regen en vocht.

Hoe reinig ik de soldeerpunt van de soldeerbout?

Haal de hete punt kort over een bevochtigde spons na elke soldeerverbinding om resten te verwijderen.

Waarom blaast het heteluchtpistool koude lucht na uitschakeling?

Dit is de automatische koeling die het verwarmingselement beschermt. Laat het functioneren, trek de stekker niet uit tijdens deze fase.

Welke voorzorgsmaatregelen moet ik nemen om brandwonden te voorkomen?

Raak nooit de soldeerpunt of het heteluchtmondstuk aan. Gebruik hittebestendige handschoenen en plaats de bout na gebruik in de houder.

Is dit station geschikt voor beginners?

Ja, maar lees de gebruiksaanwijzing zorgvuldig en volg de veiligheidsvoorschriften. De vermogensselectie vereenvoudigt het leren.

Hoe weet ik of de voedingskabel beschadigd is?

Inspecteer de kabel visueel: als hij is doorgesneden, rafelig of vervormd, gebruik hem dan niet. Alleen een professional kan deze vervangen.

Wat is de garantieduur voor professioneel gebruik?

Voor professioneel gebruik is de garantie verminderd tot 6 maanden. Raadpleeg de gebruiksaanwijzing voor de exacte voorwaarden.

Kan ik solderen op een onder spanning staand circuit?

Nee, het is verplicht om de voeding van het circuit uit te schakelen en de condensatoren te ontladen voordat u begint.

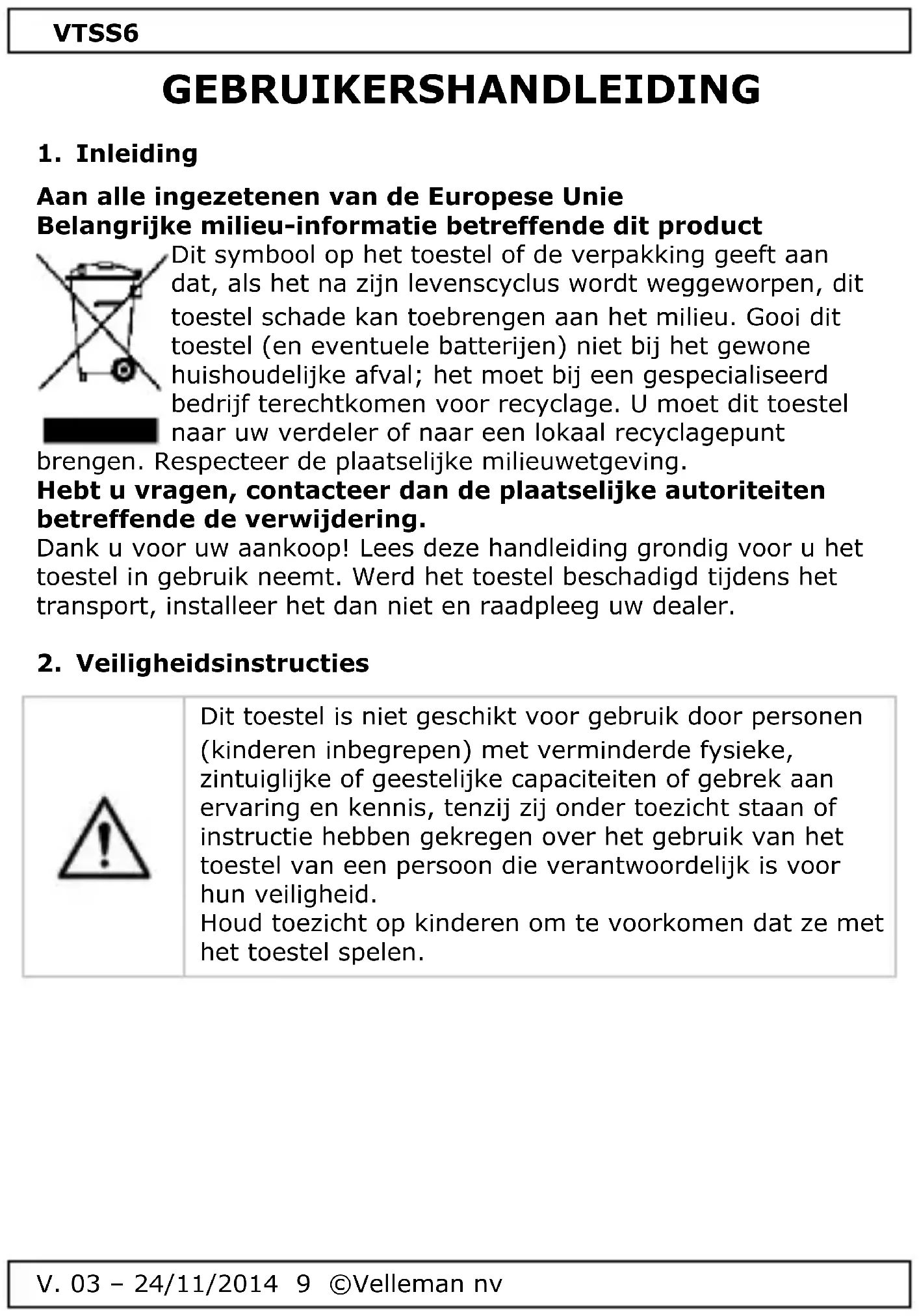

GEBRUIKSAANWIJZING VTSS6 VELLEMAN

Aan alle ingezeten van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbol op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het要去 bij een gespecialiseerd bedrijfterechtkomen voor recyclage.U要去 dit toestel maar uw verdeler of maar een lokaal recyclagepunt

brengen. Respecteer deplaatselijke milieuuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeer het dan Niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Dit toestel is nicht geschikt voor gebruik door Personen (kinderen inbegren) met verminderde fysieke, zintuiglijke of geestelijkke capaciteiten of gebrek aan ervaring en kennis, tenzij zich onder toezicht staan of instructie hebben gekregen over het gebruik van het toestel van een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen om te voorkomen dat ze met het toestel spelen.

VTSS6

41	De voedingskabel mag nicht beschadigd zijn of ingekort worden. Waarschuwing! Indien de voedingskabel beschadigd is, dan要去 deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam persoon verrangen worden om gevaar te voorkomen. De beschikbare netspanning mag Niet hoger+zijn dan de spanning in de specificaties achteraan de handleiding. Steek de stekker in een geschikt, geaard stopcontact. Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan om dodelijkke elektrische schokken te vermiijden. Open de behuizing Niet zich. Laat het onderhoud van het toestel over aan een geschooldevakman. Bedien het toestel nooit met natte handen.
52	Trek de stekker uit het stopcontact wanner het toestel Niet in gebruik is of voordat u het toestel reinigt. Houd de voedingskabel algijd vast bij de stekker en Niet bij de kabel. Opgelet! Laat na het uitschakelen de voedingskabel aangesloten gedurende enkele minutes. Bij het uitschakelen, blaast de automatische koelfunctie kortstandig Koude lucht door het verwarmingselement. Dit beschermt het toestel gegen materièle schade en worden de levensduur verlangd. Ontkoppel het toestel Niet tijdens het afkoelingsproces.
63	Gebruik het toestel enkel binnenschuis. Bescherm dit toestel谈起gen regen, vochtigheid en opspattende vloeistoffen. Plaats nooit objecten gemvuld met vloeistof op of naast het toestel.
74	Vermijd gebruik in de buurt van brandbare producten of explosieve gassen. Hitte kan brandbare stoffen doeon ontbranden, ook al+zijn deze stoffen Niet zichbaar. Gebruik enkel in een goed geventileerde ruimte.

VTSS6

Bij verkeerd gebruik ontstaat brandgevaar. Raak de schacht, de stift of het heteluchtpistol nooit aan; u kunt ernstige brandwonden oplopen. Houd de stift en warme lucht uit de buurt van het lichaam, kleding of ander brandaar materiaal. Richt het heteluchtpistol Niet op de ogen. Gebruik handschoenen en/of hittebestendig gereedschap om de PCB-assemblage vast te nemen; zo voorkomt u brandwonden. Plaats na gebruik de bout en het luchtpistol.altijd terug in de houder en LAST afkoelen alvorens op te bergen. Plaats het toestel op een vlak, stabel en hittebestendig oppervlak.

Adem de vrijgekomen dampen nooit in. De gassen die tijdens het solderen ontstaan+zijn schadelijk. Daarom mag u enkel solderen in goed geventileerde ruimtes of onder een geschikte afzuiging. Gooi rookfilters en soldeerresidu weg volgens deplaatselijke milieuuwetgeving.

Gebruik dit toestel nooit op een elektronisch circuit onder spanning. Schakel eerst de voeding van het circuit uit en ontlaad alle condensatoren.

Zorg ervoor dat het mondstuk van het heteluchtpistol Niet worden geblokkeerd. Dit kan warmterelectie peroorzaken en het verwarmingselement beschadigen.

Waarschuwing! Dit gereedschap moet in de houder geplaatst worden indien het Niet gebruikt worden; maar het Niet onbeheerd anschter wonneer het ingeschakeld is.

• Gebruik de soldeerbout op een hittebestendig oppervlak.
• Plaats de soldeerbout na gebruik in de houder.
• Laat de punt op een natururlijke wijze afkoelen en dompel de soldeerbout nooit in water.

VTSS6

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie

achteraan deze handleiding.

• Bescherm gegen schokken. Vermijd brute kracht tijdens de bediening.
• Bescherm het toestel gegen regen, vochtigkeit en opspattende vloeistoffen.
• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt nicht onder de garantie.
• Gebruik het toestel enkel waar voor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt nicht voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee honden.
• Noch Velleman nv noch+zijn verdelerkunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) - van welke aard dan ook (financieel, fysisch...) voortvloeendi uit het bezit, gebruik of falen van dit product.

4. Hoe te solderen

• Verwijder alle vuiligkeit, roest en verf op de te solderen onderdelen.
• Verhit de te solderen onderdelen met de soldeerbout.
• Breng soldeer met harskern aan de onderdelen en smelt het soldeer met de soldeerbout.
• OPMERKING: Breng eerste een beetje soldeerpasta aan op de component als u soldeer zonder harskern gebruikt.
• Wacht tot het soldeer verhardt alvorens de onderdelen te bewegen.
• OPGELET: Wees voorzichtig bij het hanteren van een ingeschakelde soldeerbout om ernstige brandwonden te vermijden.
• Bij het eerste gebruik kan de soldeerbout Lichtjes roken te wijten aan een uitgedroogd verwarmingselement.
• Dit is normal en houdt op na onceveer 10 Minutes.

VTSS6

Vijl de soldeerpunt nooit bij.
- Gebruik een soldeerbouthouder om brandwonden te vermijden.
- De temperatuur van de soldeerbout daalt indien u hem gebruikt zonder de punt.
- Na gebruik moet u de soldeerbout lately afkoelen.
- U mag de voedingskabel van dit toestel Niet verrangen. Gooi het toestel weg indien de voedingskabel werk beschadigd.
- Dit toestel is nicht geschickt voor gebruik door Personen (kinderen inbegrepen) met verminderde fysieke, zintuiglijke of geestelijkke capaciteiten of gebrek aan ervaring en kennis, tenzij zich onder toezicht staan of instructie hebben gekregen over het gebruik van het toestel van een persoon die verantwoordelijk is voor hun veriligheid.
- Houd toezicht op kinderen om te voorkomen dat ze met het apparaat spelen.
- Reiniging en onderhoud mogen nicht worden uitgevoerd door kinderen zonder/toezicht.

5. Gebruik

• Zorg ervoor dat de punt stevig in de bout vastzit. Controller of de beschikbare netspanning Niet hoger is dan de spanning in de specificaties (achteraan handleiding) en koppel de soldeerbout aan het Lichtnet.
• Selecteer het uitgangsvermogen (30W of 60W) en LAST de soldeerbout opwarmen.
• Breng een beetje soldeer met flux aan de tip. Verhit de aansluitpunten (niet het soldeer) en breng een beetje soldeer aan de verhitte delen. Verwijder de soldeerbout en LAST het soldeer afkoelen. Maak de punt na elk gebruik schoon door hem eventjes over een vochtige spons te strijken.
• Plaats de soldeerbout in de houder, schakel hem uit en ontkoppel van hetlichtnet.

6. Technische specificaties

voeding	230VAC / 50Hz
reservepunt	BITS6

Gebruik dit toestel enkel met originele accessoires. Velleman nv is Niet aansprakelijk voor schade of kwetsuren bij

V. 03 - 24/11/2014 13 ©Velleman nv

VTSS6

(vereererd) gezruik van dit toestel. Voor meer informatie over dit product en de LASTe versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allenijdere worden gewijzigd+zonder voorafgaande kennisgeving.

© AUTEURSrecht

Velleman nv heeft het auteursrecht voor deze handleiding. Alle weltwijdre rechten voorbehonden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijktoestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten in meer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan once producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door once eigien kwaliteitsafdeling als door exter gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kurz u steeds een beroep doeon op once waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrand is en een gratis reparatie of verranging van een articlel onmobelijk is of indien de kosten hiervoor buiten verhouding zich, kan Velleman® beslissen het desbeteffende articlel te verrangen door een gelijkwaardig articlel of de aankoopsom van het articlel gedeelrijk of volledig terug te betalen. In dat geval krijgt u een verrangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot eenaar na aankoop en levering, of een verrangend product gegen 50% van de kosprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.

- Valt nicht onder waarborg:

• allerechtstreekse of onrechtstreekse schad na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zich inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.
• verbruiksgoederen, onderdelen of hulpstukken die onderhevig zich aan veroudering door normala gebruik zoals bv. batterijen (zowel oplaadbare als Nietoplaadbare, ingebouwd of verrangbaar), lampen, rubberen onderdelen aandrijfriemen... (onbeperkte lijst).
• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.
• defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.
• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).
• schadeveroorzaakt door onvoldoende bescherming bij transport van het apparaat.
• alle schade door wijzigingen, reparations of modifications uitgevoerd door derden zonder toestemming van Velleman®.

Toestellen dieren ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zichn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijkke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foulomschrijving bij.
- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel Niet maar behoren werkst (zie handleiding). Op deze wijze kunt u kosten enijd besparen. Denk eraan dat er ook voor nicht-defecte toestellen een kosten voor controle aangerekend kan worden.
- Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.
- Elke commerciale garantie laut deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
