Producttype	Elektronische soldeerstation
Merk	Velleman
Model	VTSS4NSET
Voeding	220-240 V~, 50 Hz
Verbruik	48 W
Temperatuurbereik	150-480 °C
Gewicht	1,26 kg
Meegeleverde accessoires	Derde hand met loep, ontloodpomp, loodvrij soldeertin, accessoireset (borstel, schraper), twee reserve punten
Meegeleverde punt	Koperen soldeerpunt
Aanbevolen legeringstype	60/40 tin-lood of loodvrij (RoHS)
Normale bedrijfstemperatuur (tin met lood)	270-320 °C
Normale bedrijfstemperatuur (loodvrij)	300-360 °C
Reinigingsspons	Inbegrepen, bevochtigen met water
Soldeerboutsteun	Geïntegreerd, met plaats voor spons
Veiligheid	Uitschakeling met automatische koeling; niet loskoppelen tijdens het koelen
Onderhoud van de punt	Reinigen met vochtige spons; vertinnen voor opslag; polijsten met schuurpapier korrel 600-800 indien geoxideerd
Algemeen onderhoud	Reinigen met vochtige doek en mild schoonmaakmiddel; niet onderdompelen
Repareerbaarheid	Punt door gebruiker vervangbaar; interne reparatie door gekwalificeerde technicus
Garantie	24 maanden voor particulieren (voorwaarden van toepassing)
Beoogd gebruik	Elektronisch solderen op printplaten
Ventilatie vereist	Goed geventileerde ruimte of onder afzuigkap
Omgevingstemperatuur opslag	Kamertemperatuur, na volledige afkoeling
Bescherming tegen vocht	Binnen gebruiken, uit de buurt van water

Veelgestelde vragen - VTSS4NSET VELLEMAN

Wat is het temperatuurbereik van het VTSS4NSET station?

Het Velleman VTSS4NSET station biedt een instelbaar temperatuurbereik van 150 °C tot 480 °C.

Welke accessoires worden meegeleverd met de VTSS4NSET kit?

De kit bevat een derde hand met loep, een ontloodpomp, loodvrij soldeertin, een accessoireset (borstel, schraper) en twee reserve soldeerpunten.

Hoe stel ik de temperatuur in op het station?

Schakel het station in met de schakelaar (stand 1). Gebruik de temperatuurregelknop (markering 2) om de gewenste temperatuur tussen 150 °C en 480 °C te kiezen. De rode LED gaat branden om de werking aan te geven.

Hoe onderhoud ik de soldeerboutpunt?

Reinig de punt regelmatig met een vochtige spons om resten te verwijderen. Na gebruik vertin de punt voordat u deze opbergt. Indien geoxideerd, polijst u deze voorzichtig met schuurpapier korrel 600 tot 800 en breng een nieuwe laag soldeer aan.

Welk type soldeer moet ik gebruiken met de VTSS4NSET?

Gebruik een soldeerdraad voor elektronica met een colofoniumkern. In Europa heeft loodvrij tin (RoHS) de voorkeur, wat een temperatuur van 300-360 °C vereist. Tin met lood (60/40) is ook mogelijk maar verboden in de EU.

Kan ik de punt zelf vervangen?

Ja, de punt is door de gebruiker vervangbaar. Schakel het station uit en trek de stekker eruit, laat het volledig afkoelen, draai dan de moer van de soldeerbout los om de punt te verwijderen en te vervangen. Let op dat u de moer niet te vast aandraait.

Wat te doen als de punt niet warm wordt?

Controleer of de schakelaar op 1 (aan) staat en of het stopcontact werkt. Als het probleem aanhoudt, neem dan contact op met uw verkoper. Demonteer het apparaat niet zelf; interne reparatie moet door een gekwalificeerde professional worden uitgevoerd.

Wat zijn de essentiële veiligheidsvoorschriften?

Gebruik het station op een brandwerende ondergrond, in een geventileerde ruimte. Raak de hete punt niet aan, draag hittebestendige handschoenen. Laat na het uitschakelen de automatische koeling voltooien voordat u de stekker eruit trekt. Vermijd soldeerdampen.

Verbruikt het station veel stroom?

Nee, het verbruik is slechts 48 W, waardoor het zuinig is voor amateur- of licht professioneel gebruik.

Waar vind ik de volledige handleiding of updates?

De volledige handleiding is gratis te downloaden op de website www.velleman.eu. Controleer de nieuwste versie voor de meest actuele specificaties.

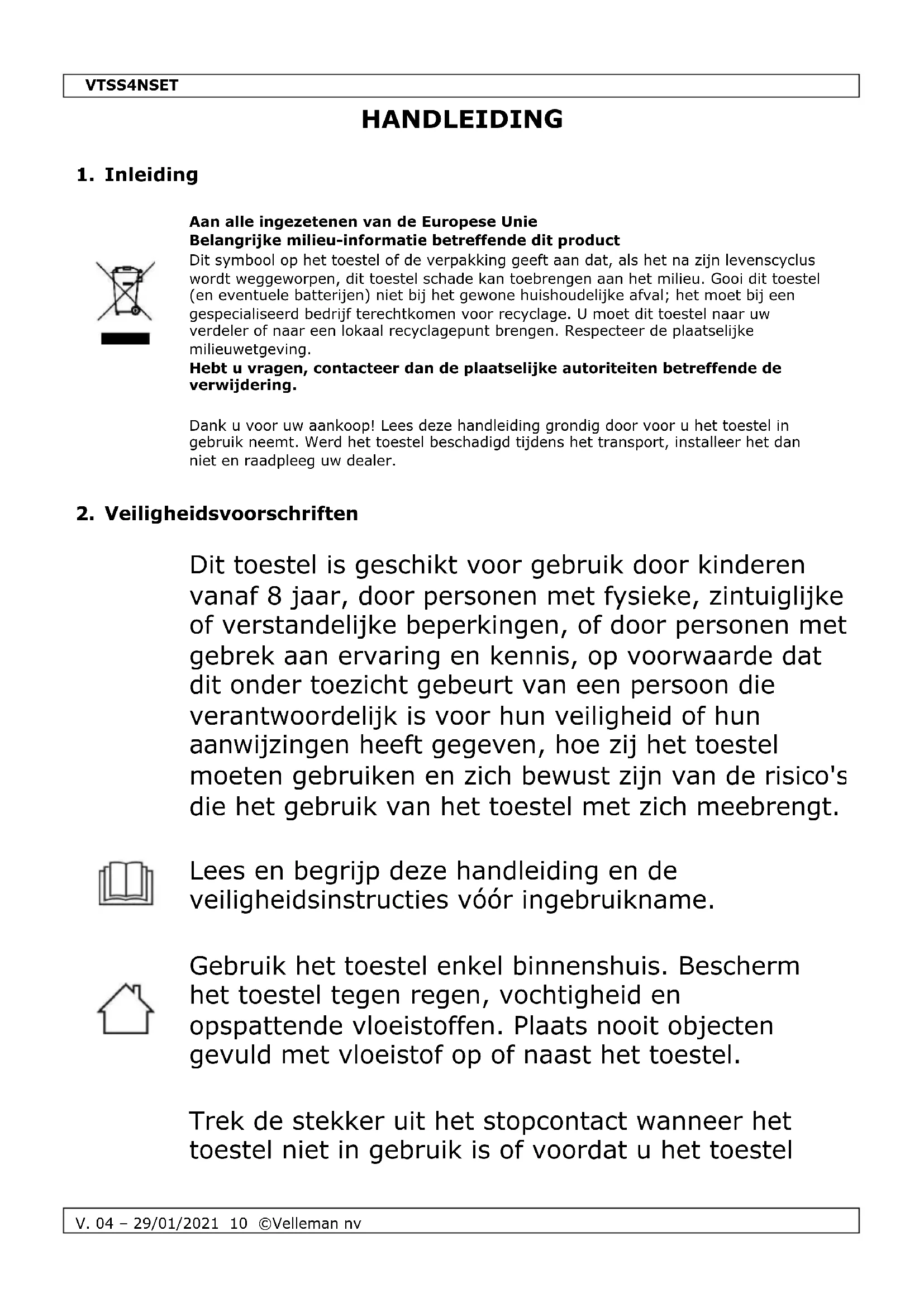

GEBRUIKSAANWIJZING VTSS4NSET VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het要去 bij een gespecialiseerd bedrijfterechtkomen voor recyclage. U要去 dit toestel maar uw verdeler ofaar een lokaal recyclagepunt brengen.Respecteer deplaatselijkke milieuuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeer het dan Niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Dit toestel is geschikt voor gebruik door kinderen vanaf 8aar, door personen met fysieke, zintuiglijke of verstandelijk beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust�n van de risico's die het gebruik van het toestel met zich meebrengt.

Lees en begrijp deze handleiding en deveiligheidsinstructies voor ingebruikname.

Gebruik het toestel enkel binnenshuis. Bescherm het toestel gegen regen, vochtigheid en opspattende vloeistoffen. Plaats nooit objectengevuld met vloeistof op of naast het toestel.

Trek de stekker uit het stopcontact wanner het toestel Niet in gebruik is of voordat u het toestel

reinigt. Houd de voedingskabel algijd vast bij de stekker en Niet bij de kabel.

Opgelet! Laat na het uitschakelen de voedingskabel aangesloten gedurende enkele minuten. Wanner u het toestel uitschakelt, dan wordt de automatische koelfunctie geactiveerd en wordt koude lucht door het verwarmingselement geblazen. Dit beschermt het toestel gegen materièle schade en verlangt de levensduur.

Ontkoppel het toestel nicht tijdens het afkoelingsproces.

De voedingskabel mag nicht beschadigd zijn of ingekort worden.

Waarschuwing! Indien de voedingskabel beschadigd is, dan要去 deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam person vervangen worden om gevaar te voorkomen.

De beschikbare netspanning mag nicht hoger zichn dan de spanning vermeld in de specificaties anscheraan de handleiding.

Steck de stekker in een geschikt, geaard stopcontact.

Elektrocutiegevaar bij het openen van de behuizing. Raak geen kabels aan die onder stroom staan om dodelijkke elektrische schokken te vermijden. Open de behuizing Niet zich. Laat het onderhoud van het toestel over aan een vakman. Bedien het toestel nooit met natte handen.

Gebruik dit toestel nooit in een elektronisch circuit onder spanning. Schakel eerst de voeding van het circuit UIT en ontlaad alle condensatoren.

Vermijd gebruik in de buurt van brandbare producten of explosieve gassen. Door de hitte kuren brandbare stoffen ontvlammen, ook wanneer deze nicht zichtaar zijn. Gebruik enkel in een goed geventileerde ruimte.

Bij verkeerd gebruik ontstaat brandgevaar.

De schacht, de soldeerpunt, enz. nooit aanraken; u kunt ernstige brandwonden oplopen. Houd de soldeerpunt en warme luchtuit de buurt van het lichaam, kleding of ander brandaar materiaal.

Richt het toestel nooit op de ogen. Draag handschoenen en/of gebruik hittebestendig gereedschap, om brandwonden te voorkomen. Plaats na gebruik de soldeerbout alkijd terug in de houder; Laat het toestel alkijd afkoelen na gebruik en alvorens het op te bergen.

Plaats het toestel op een vlak, stabel en hittebestendig oppervlak.

WAARSCHUWING! - Plaats het toestel in de houder wanner u deze nicht gebruikt. Laat het toestel niet onbeheerd anschter wanner het ingeschakeld is.

Adem de vrijgekomen dampen nooit in. De gassen dieijdens het solderen ontstaan, zichn schadelijk. Soldeer waarom enkel in goed geventileerde ruimtes of onder een geschikte afzuiging. Gooi rookfilters en soldeerresidu weg volgens deplaatselijke milieuuwetgeving.

• Gebruik de soldeerbout op een hittebestendig oppervlak.
• Plaats de soldeerbout na gebruik in de houder.
• Laat de soldeerbout op naturuurlijke wijze afkoelen en dompel de soldeerbout nooit onder in water.

3. Algemene richtlijnen

• Raadpleeg de Velleman® service- en kwaliteitsgarantie anscheraan deze handleiding.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt nicht onder de garantie.
• Gebruik het toestel enkel waar voor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt nicht voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee houden.
• Noch Velleman nv noch+zijn verdeler kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) - van welke aard dan ook (financieel, fysisch...) voortvloeviend uit het bezit, gebruik of falen van dit product.
• Bewaar deze handleiding voor verdere raadpleging.

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	aan/uit-schakelaar
2	temperatuurregeling
3	spons
4	soldeerbouthouder

5	stift
6	verwarmingselement
7	antislip-rubber
8	handgreep

5. Instructies

5.1 Voorbereiding

• Steek de soldeerbouthouder in het daartoe bestemde gat in de behuizing.
• Laat de sponz sich met zuiver water volzuigen en LASTZe uitduipen alvorens ze in het bakje te leggen.
• De punt worden op de stang gestoken en met een moer aan de soldeerbout bevestigd. Vervang de punt alleen wonneer de soldeerbout afgekoeld is. Draai de moer los en trek de punt er voorzichtiguit. Controller regelmatig of de moer nog goed vast zit. Wonneer dat Niet het geval is, draai ze vast

WAARSCHUWING! - Gebruik de soldeerbout nooit zonder punt.

5.2 Elektrische aansluiting

• Zet de aan/uit-schakelaar op 0 (off) en sluit het toestel aan op een 220 - 240V , 50 Hz voedingsbron. Het soldeerstation is nu klaar voor gebruik.

5.3 Temperatuurinstelling

Schakel het soldeerstation in door de aan/uit-schakelaar in de 1-positie (on) te zetten (rode led Licht op). De temperatuur is instelbaar tussen 150^ en 450^ .

VTSS4NSET

5.4 Gebruik

• Correct solderen is enkel möglichk onder volgende voorwaarden: het gebruik van geschikte soldeerdraad en een correct gebruik van het soldeerstation. We raden het gebruik van elektronicasoldeerdraad met vloeibare colofonium-kern aan. Gebruik in geen geval halogeenhoudende smeltmiddelen. Voor het eerste gebruik要去 de soldeerpunt worden vertind. Schakel het soldeerstation in een staat bij een temperatuur van ongeveer 200^ een beetje soldeerdraad op de punt smelten. Perfecte soldeerplaatsen zijn enkel möglichk bij de juiste soldeertemperatuur. Bij een te lage soldeertemperatuur is het soldeer Niet vloeibaar genoeg en veroorzaakt het onzuivere (koude) soldeerplaatsen. Bij een te hove soldeertemperatuur verbrandt het soldeer en vloeit het Niet. Bovendien bestaat het gevaar dat de printplaat of componenten beschadigd raken. Enkel wanner de temperatuur van de punt perfect op het soldeer is afgestemd, zich perfecte soldeerplaatsen möglichk.

• De meest gebrukke soldeerlegeringen in de elektronica-industrie bestaan uit 60% tin en 40% lood. Hieronder vindt u de werktemperatuur van dit type soldeer. Die temperatuur kan verschillen van fabrikant tot fabrikant. De Europese RoHS-standardaard verbiedtECHTER het gebruik en de verkoop van loodsoldeer. Het toegelaten loodvrije soldeer smelt aan een temperatuur die gemiddeld 30^ (54^) hoger ligt dan dat van loodsoldeer.

	loodsoldeer	loodvrij
smeltpunt	215 °C (419 °F)	220 °C (428 °F)
normale werking	270-320 °C (518-608 °F)	300-360 °C (572-680 °F)
Productiedoeleinden	320-380 °C (608-716 °F)	360-410 °C (680-770 °F)

• De meegeleverde soldeerpunt bestaat uit verkoperd ijzer. Bij correct gebruik gaat ze zeer lang mee. Reinig de punt onmiddelijk voor gebruik aan de vochtige spons. Resten van onvolledig verdampt soldeer, oxides en andere onzuiverheden worden zo verwijderd.
• Alvorens de soldeerbout na het solderen in de houder te steken,要去 op uwier reinigen en wat十几年u wioe soldeer aanbrengen. Het is belangrijk dat de punst steeds met wat soldeer bedekt blijft anders wordt de punt 'passief' en zah ijgen soldeer meer aannemen.

5.5 Gebruik

• De gebruikersvriendelijkheid en de korte soldeertijden dragen bij tot een zorgeloos gebruik van het soldeerstation. Maar wees toch voorzichtig! Om een verilig gebruik te garanderen en beschadigingen aan het soldeerstation te voorkomen,要去 u de veriligheidsinstructies, de waarschuwingen en de wettelijke VDE-bepalingen in deze gebruiksaanwijzing aandachtig volgen.

6. Reiniging en onderhoud

6.1 Onderhoud van de punt

De soldeerbout maakt gebruik van extreem hoge temperaturesn. Schakel het toestel uit en waar het afkoelen als u het wilt reinigen.

Verwijder en reinig de punt na intensief of gemiddeld gebruik. U moet de punt dagelijk reinigen indien u het toestel frequent gebruikt.

• U moet de punt altoitj vertinnen voor u de soldeerbout terug in de houder plaatst, voor u het toestel uitschakelt of bij lange periodes. Veeg de punt schoon met een natte spons voor u begint of gebruik once reinigingsspons.
• De levensduur van de punt vermindert indien u te hoge temperaturen gebruikt (hoger dan 400^ of 750^ ).
  Duw Niet te hard op de puntijdens het solderen om beschadiging te vermijden.
• Gebruik geen vrijlen of schurende materialen om de punt te reinigen.
• Gebruik geen flux die chloride of zour bevat. Gebruik enkel harshoudende flux.
• Verwijder eventuele oxidelaagjes door voorzichtig te polijsten met een amarildoen met korrel 600–800. U(Intkunt ook isopropylalcohol gebruiken en verzolgens een新产品 laagje soldeer aanbrengen.
• Laat het toestel opwarmen tot 250^ en stel na een drietal minuten de gewenste temperatuur in. Het toestel is gebruikskaar wonneer de ingestelde temperatuur is bereikt.
  Maak de spons enkel nat met water.

Verwijder en reinig de punt dagelijks. Verwijder overtollig soldeer van de stiftvergrendeling als u de punt verwangt.

6.2 Algemeen onderhoud

Vooraleer u de punt reinigt of verwisselt,要去 u het soldeerstation uitschakelen en de stekker uit het stopcontact trekken. Wacht tot de soldeerbout kamertemperatuur bereikt heeft, anders bestaat het risico dat u brandwonden oploopt! Het toestel kan worden beschadigd indien het system is ingeschakeld en de verwijderde punt nicht werden verrangen.

• Draai de moer van de soldeerbout los en verwijder de soldeerpunt. Verwijder eventuele roestvorming in de cilinder van de soldeerbout. Probeer nooitijdens het solderen de soldeerpunt te verwijderen (brandwondenrisico). Indien de puntijdens het solderen zou loskomen, schakel dan het soldeerstation uit en LAST de soldeerbout tot op kamertemperatuur afkoelen. Pas dan mag u de moer wee vastdraaien.
• Blaas het oxidestof in de stifthouser weg wanner u de punt hebt verwijderd. Bescherm uw ogen gegen dit stof. Vervang de punt en draai de schroef vast. U kunteen tang gebruiken om elk contact met hete oppervlakken te vermijden. WEES VOORZICHTIG: indien u de schroef te hard aanspant, kan het verwarmingselement worden beschadigd of+kunnen het element en de punt samensmelten.
  Maak de soldeerbout en het toestel schoon met een vochtige doek en eenkleine hoeveelheid mild reinigingsmiddel. Dompel het toestel nooit in een vloeistof onder en zorg ervoor dat er geen vloeistof in de behuizing kan binnensijpelen. Gebruik geen solventen.
• Breng een toestel dat defect is of nicht normal werkttering uw verdeler of agent.

VTSS4NSET

7. Technische specificaties

voeding 220-240 V\~, 50 Hz

verbruik 48 W

temperatuurbereik. 150-480 °C

gewicht 1.26 kg

accessoires

derde hand met vergrootglas

desoldeerpomp

Gebruik dit toestel enkel met originele accessoires. Velleman nv is nicht aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de LASTe versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSrecht

Velleman nv heeft het auteursrecht voor deze handleiding. Alle weltwijdere rechten voorbehonden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijktoestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten ineer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkbepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan once producten op regelmatie tijdstempen een extra kwaliteitst controle, zowel doon once eigien kwaliteitsfedeling als door externe gespecialiseerde organises. Mocht er ondanks dieze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doe den op once waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrand is en een gratis reparatie of verranging van een articel onmogelijk is of indien de kosten hiervoor buiten verhouding zich, kan Velleman® beslissen het desbetreffende articel te verrangen door een gelijkwaardig articel of de aankoopsom van het articel gedeelrijk of volledig terug te betalen. In that geval krintg u een verrangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot eenJAar na aankoop en

levering, of een verrangend product gegen 50% van de kostenprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.

Valt nicht onder waarborg:

• alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsok zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstdervying.
• verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normala gebruik zoals bv. batterijen (zowel oplaadbare als Niet-oplaadbare, ingebouwd of verrangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).
• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.
• defectenveroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.
• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).
• schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.
• alle schade door wijzigingen, reparations of modifications uitgevoerd door derden zonder toestemming van Velleman®.
• Toestellen dieren ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijkke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foulotschrijving bij.
  Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog een na of er geen voor de hand ligende reden is waarom het toestel Niet maar behoren werkct (zie handleiding). Op deze wijze kutn u kosten en tijd besparen. Denk eraan dat er ook voor Niet-defecte toestellen een kost voor controle aangerekend kan worden.
  Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.
• Elke commerciele garantie LAST deze rechten onverminderd.

Bovenstaande opsomming kan eventuele aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
