VTSS230 - Machine de soudure VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de machine	Machine de soudure
Alimentation	230V AC
Puissance	150W
Température de soudure	Réglable jusqu'à 450°C
Utilisation	Idéale pour le soudage de composants électroniques et de circuits imprimés.
Accessoires inclus	Fer à souder, support, éponge de nettoyage.
Maintenance	Nettoyer la panne après chaque utilisation, vérifier l'état du cordon d'alimentation.
Sécurité	Utiliser des gants de protection, ne pas toucher la panne chaude.
Poids	Environ 1 kg
Dimensions	Longueur : 25 cm, Largeur : 10 cm, Hauteur : 10 cm

FOIRE AUX QUESTIONS - VTSS230 VELLEMAN

Comment régler la température de la machine VELLEMAN VTSS230 ?

Pour régler la température, utilisez le bouton de réglage situé sur le panneau de contrôle. Tournez-le dans le sens horaire pour augmenter la température et dans le sens anti-horaire pour la diminuer. Vérifiez l'affichage numérique pour la température souhaitée.

Que faire si la machine ne chauffe pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le réglage de la température est supérieur à la température ambiante. Si le problème persiste, vérifiez le fusible et remplacez-le si nécessaire.

Comment nettoyer la pointe de la machine ?

Pour nettoyer la pointe, éteignez la machine et laissez-la refroidir. Utilisez un chiffon humide ou une éponge spéciale pour nettoyer la pointe. Évitez d'utiliser des produits chimiques agressifs.

La machine produit-elle des fumées lors de son utilisation ?

Il est normal que la machine produise une légère fumée lors de la première utilisation en raison de l'évaporation des résidus de fabrication. Si la fumée est excessive ou a une odeur désagréable, éteignez l'appareil et vérifiez qu'il n'y a pas de court-circuit ou de pièce endommagée.

Quel type de fil de soudure est recommandé pour la VELLEMAN VTSS230 ?

Il est recommandé d'utiliser du fil de soudure en alliage d'étain-plomb de 0,6 à 0,8 mm pour de meilleures performances. Assurez-vous également d'utiliser un fil avec un flux intégré pour faciliter le soudage.

Comment stocker la machine correctement ?

Après utilisation, éteignez la machine et débranchez-la. Rangez-la dans un endroit sec et frais, loin de l'humidité et des températures extrêmes. Protégez la pointe de la machine en la couvrant avec un capuchon.

Que faire si le fil de soudure se coince dans la machine ?

Si le fil se coince, éteignez la machine, débranchez-la et retirez le fil. Vérifiez le chemin du fil pour voir s'il y a des obstructions. Assurez-vous que le fil est correctement enfilé dans le guide avant de le rebrancher.

La machine VELLEMAN VTSS230 est-elle adaptée aux débutants ?

Oui, la VELLEMAN VTSS230 est conçue pour être conviviale et convient aux débutants. Assurez-vous de lire le manuel d'utilisation pour vous familiariser avec ses fonctionnalités avant de commencer à souder.

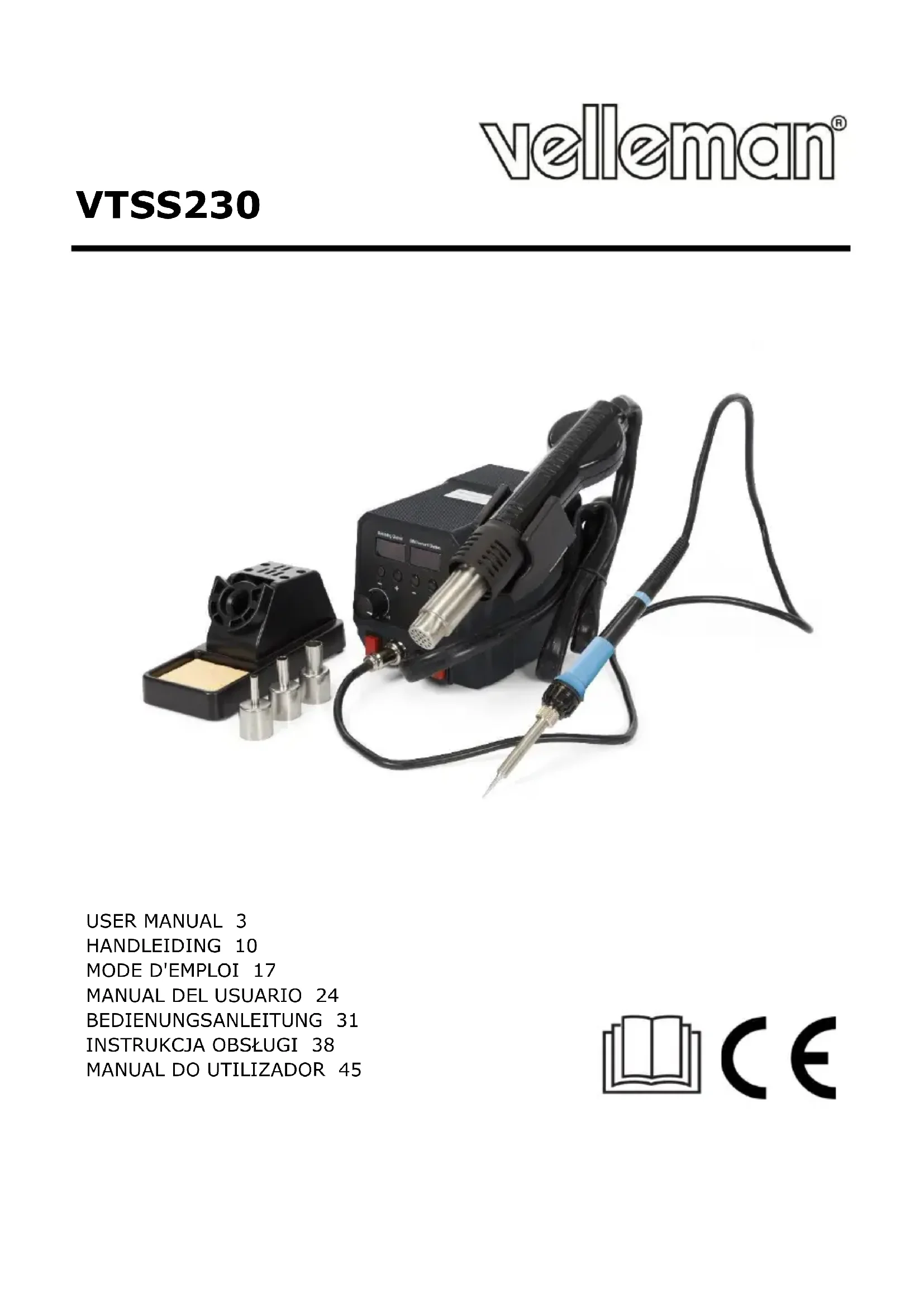

MODE D'EMPLOI VTSS230 VELLEMAN

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non-sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d’expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.VTSS230

Utiliser à l'intérieur uniquement. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d’eau. Ne jamais placer d’objets contenant du liquide sur ou près de l’appareil.

Toujours déconnecter l'appareil lorsque l'appareil n'est pas utilisé ou avant de le nettoyer. Tirer sur la fiche pour débrancher l'appareil ; non pas sur le câble. Attention ! Après avoir éteint l'appareil, laisser le câble d'alimentation branché quelques minutes. Après l'extinction de l'appareil, la fonction de refroidissement s'activera automatiquement et souffle brièvement de l'air froid à travers l'élément chauffant. Cela protège l'élément chauffant contre des dommages et prolonge sa durée de vie. Ne pas débrancher l'appareil durant le refroidissement.

Le câble d’alimentation ne peut pas être serti ou endommagé. Avertissement ! Un câble d'alimentation endommagé doit être remplacé par le fabricant, un technicien ou une autre personne qualifiée pour éviter tout danger. S'assurer que la tension réseau ne dépasse pas la tension indiquée dans les spécifications. Brancher le câble d'alimentation sur une prise secteur appropriée avec mise à la terre. Risque d’électrocution lors de l’ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais démonter ni ouvrir le boîtier soi-même. LaVTSS230

V. 05 – 16/03/2022 19 ©Velleman Group nv

réparation de l'appareil doit être effectuée par un technicien qualifié. Ne pas utiliser l’appareil avec des mains mouillées.

Ne jamais utiliser l'appareil si le circuit est sous tension. Déconnecter l'alimentation du circuit et décharger tous les condensateurs.

Éviter l’usage à proximité de produits inflammables ou de gaz explosifs. La chaleur peut enflammer les produits combustibles, même s’ils ne sont pas visibles. Utiliser uniquement dans un endroit bien ventilé.

Un usage incorrect peut engendrer des risques d’incendie. Ne pas toucher le support, la panne, etc. Risque de brûlures ! Tenir la panne et l'air chaud à l'écart du corps, des vêtements ou de tout autre matériau inflammable. Ne pas diriger le fer à souder vers les yeux. Utiliser des gants et/ou des outils thermorésistants lors de la manipulation du CI. Toujours mettre le pistolet à souder dans le support entre les soudages. Toujours laisser refroidir l'appareil après chaque usage et avant le stockage. Placer l'appareil sur une surface plane, stable et ignifuge.

AVERTISSEMENT ! Placer l'appareil dans le support lorsqu'il n'est pas utilisé. Ne jamais laisser l'appareil sans surveillance lorsqu'il est branché.VTSS230

Ne jamais respirer les fumées de soudure. Les vapeurs dégagées durant le soudage sont nocives. Toujours travailler dans un endroit bien ventilé ou sous un exhausteur. Éliminer les filtres de fumées et les résidus de soudure en respectant la réglementation locale relative à la protection de l’environnement.

• Utiliser le fer à souder sur une surface thermorésistante.

• Mettre le fer à souder dans le support après chaque usage.

• Laisser refroidir la panne de manière naturelle et ne jamais l'immerger dans de l’eau.

Un incendie peut se produire si l'appareil n'est pas utilisé avec soin. Par conséquent :

• soyez prudent lors de l'utilisation de l'appareil dans des endroits où il y a des matières combustibles ;

• ne pas appliquer l'appareil au même endroit pendant une longue période ;

• n'utilisez pas l'appareil dans une atmosphère explosive ;

• la chaleur peut être transmise à des matériaux combustibles qui sont hors de vue ;

• placez l’appareil sur son support après utilisation et laissez-le refroidir avant de le ranger ;

• ne pas laisser l'appareil sans surveillance lorsqu'il est branché.VTSS230

V. 05 – 16/03/2022 21 ©Velleman Group nv

3. Directives générales

• Se référer à la garantie de service et de qualité Velleman

en fin de ce mode d'emploi.

• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

• N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.

• La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

• Ni Velleman Group nv ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l’utilisation ou le dysfonctionnement de ce produit.

• Garder ce mode d'emploi pour toute référence ultérieure.

Se référer aux illustrations en page 2 de ce mode d'emploi.

affichage de la station de soudage + bouton de réglage de la température

affichage de la station de réparation + bouton de réglage de la température

réglage du débit d'air

réglage de l'unité de température

interrupteur on/off station de soudage

interrupteur on/off station de réparation

connexion station de réparation

1. Installer l'appareil sur une surface plane, stable et antidérapante.

2. S'assurer que l'interrupteur on/off est réglé sur OFF (0).

3. Connecter le fer à souder à la station.

4. Brancher le câble d'alimentation sur une prise secteur appropriée avec mise à la terre.

1. Pour allumer l'appareil, mettre l'interrupteur on/off sur I. L'appareil commence à

chauffer, la température et le flux d'air s'affichent.

2. Allumer la station de soudage / réparation avec le bouton correspondant.

3. Sélectionner l'unité de température avec l'interrupteur correspondant.

4. Régler la température et le débit d'air avec les boutons + / - et le bouton de

réglage du débit d'air.

5. Attendre que les valeurs se stabilisent avant de commencer à souder.

Consulter le chapitre Comment souder pour des conseils pratiques.

Ne pas appliquer l'appareil au même endroit pendant une longue période. Ne pas laisser l'appareil sans surveillance lorsqu'il est branché.VTSS230

Lorsque le fer à souder est placé dans le support, l'appareil baisse automatiquement la température du fer après 20 minutes d'inactivité (mode veille). Dès que le fer à souder est retiré du support, l'appareil quitte le mode veille.

6.3 Éteindre l'appareil.

Après utilisation, mettre le fer dans le support et éteindre l'appareil.

Après avoir éteint l'appareil, laisser le câble d'alimentation branché quelques minutes. Après l'extinction de l'appareil, la fonction de refroidissement s'activera automatiquement et souffle brièvement de l'air froid à travers l'élément chauffant. Cela protège l'élément chauffant contre des dommages et prolonge sa durée de vie. Ne pas débrancher l'appareil durant le refroidissement.

Attendre que le processus de refroidissement soit terminé, puis débrancher l'appareil. L'appareil consomme une faible quantité d'électricité, même s'il est éteint.

Pour prolonger la durée de vie de l'élément chauffant, ne pas utiliser l'appareil en mode continu avec un flux d'air faible et une température élevée. Laisser refroidir l'élément chauffant après 20 minutes d'utilisation maximum. Mettre le fer à souder dans le support lorsqu'il n'est pas utilisé.

S'assurer que l'élément chauffant et l'embout sont refroidis avant de fixer l'embout.

Températures élevées ! L'embout et le flux d'air sont extrêmement chauds et peuvent causer de graves brûlures. Ne jamais toucher l'embout ni l'élément chauffant et ne pas laisser l'air chaud entrer en contact avec votre peau. A la première utilisation, il se dégage une fumée blanche du fer à souder qui disparaîtra rapidement.

Toujours laisser l'appareil refroidir après chaque utilisation. Après avoir éteint l'appareil, laisser le câble d'alimentation branché quelques minutes. Après l'extinction de l'appareil, la fonction de refroidissement s'activera automatiquement et souffle brièvement de l'air froid à travers l'élément chauffant. Cela protège l'élément chauffant contre des dommages et prolonge sa durée de vie. Ne pas débrancher l'appareil durant le refroidissement.

Ne pas forcer l'embout et ne tirer avec une pince.

1. S'assurer que l'appareil est éteint et que le pistolet est complètement refroidi.

2. Sélectionner la buse à air et faire glisser sur le pistolet à air.

3. Brancher sur une prise de courant et allumer l'appareil.

4. Sélectionner la température et le flux d'air.

5. Attendre que la température soit stabilisée.VTSS230

V. 05 – 16/03/2022 23 ©Velleman Group nv

8. Nettoyage et entretien

Effectuer uniquement l'entretien comme décrit dans ce mode d'emploi. Contacter un revendeur ou un agent de service pour l'entretien ou la réparation.

Pour toute autre anomalie, contacter votre revendeur ou votre service après-vente.

Nettoyer le fer à souder et la station à l’aide d’un chiffon humide et un peu de détergent. Ne jamais immerger les composants dans un liquide quelconque et veiller à ce qu’aucun liquide ne pénètre à l’intérieur du boîtier. Ne pas utiliser de solvants.

N'utiliser que des pièces de rechange d'origine.

Ranger l'appareil, ses accessoires et ce mode d'emploi dans l'emballage d'origine.

Toujours ranger l'appareil dans un endroit frais et sec.

9. Spécifications techniques

plage de température

N'employer cet appareil qu’avec des accessoires d’origine. Velleman Group nv ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman Group nv est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.VTSS230

Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ;- tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de Velleman Group nv ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.
