ED7007 - Climatisation EDEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation mobile monobloc
Marque	Eden
Modèle	ED7007
Réfrigérant	R290 (propane), 0,14 kg
Potentiel de réchauffement planétaire (PRP)	3
Alimentation électrique	220-240 V ~ 50 Hz
Plage de température de consigne	16 °C à 31 °C
Modes de fonctionnement	Refroidissement, Déshumidification, Ventilation (selon télécommande)
Vitesse du ventilateur	Réglable (plusieurs vitesses)
Minuterie	Marche/Arrêt programmable de 0 à 24 heures
Télécommande	Oui, avec piles
Filtre à air	Lavable, nettoyage toutes les 2 semaines
Réservoir d'eau interne	Avec alarme de niveau plein
Drainage manuel	Oui, par bouchon de vidange au fond
Installation	Kit coulissant pour fenêtre, tuyau d'évacuation d'air chaud
Distance minimale autour de l'appareil	30 cm
Roulettes	Oui, pour mobilité
Utilisation	Intérieur uniquement, sur surface plane et stable
Consignes de sécurité	Ne pas couvrir, ne pas utiliser près d'eau, ne pas insérer d'objets
Entretien	Débrancher avant nettoyage, détergent neutre, pas d'essence
Code erreur E0	Sonde de température ambiante défectueuse
Code erreur E2	Réservoir d'eau plein

FOIRE AUX QUESTIONS - ED7007 EDEN

Comment allumer le climatiseur ED7007 ?

Branchez l'appareil sur une prise 220-240V/50Hz, puis appuyez sur le bouton Marche/Arrêt sur le panneau de commande ou la télécommande.

Que faire si l'appareil ne refroidit pas assez ?

Vérifiez que les portes et fenêtres sont fermées, que le tuyau d'évacuation d'air chaud est correctement raccordé et non obstrué, que la température de consigne est suffisamment basse, et que l'entrée d'air n'est pas bloquée.

Pourquoi le témoin de réservoir d'eau plein clignote-t-il ?

Le réservoir interne est plein. Vidangez l'eau en retirant le bouchon de vidange au fond de l'appareil, puis remettez le bouchon. Après vidange, l'alarme s'arrête.

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Ouvrez la grille d'entrée d'air, retirez le filtre, lavez-le avec un détergent neutre dans de l'eau tiède (max 40°C), séchez-le à l'abri du soleil et remettez-le en place. Nettoyez-le toutes les deux semaines.

Comment régler la minuterie ?

Pour une mise en marche automatique (appareil éteint) : appuyez sur Timer, réglez l'heure de mise en marche (ON) avec les touches de température. Pour un arrêt automatique (appareil allumé) : appuyez sur Timer, réglez l'heure d'arrêt (OFF). La minuterie peut être programmée de 0 à 24 heures.

Quels sont les modes disponibles ?

L'appareil propose les modes Refroidissement (Cool) et Déshumidification (Dry). En mode Déshumidification, la température et la vitesse du ventilateur sont automatiques. Utilisez le bouton Mode pour basculer.

Comment vidanger l'eau manuellement ?

Placez un récipient sous le trou de drainage au fond de l'appareil, retirez le bouchon en caoutchouc. L'eau s'écoule. Une fois le drainage terminé, remettez le bouchon. Cette opération est nécessaire avant un stockage prolongé.

Que signifient les codes d'erreur E0 et E2 ?

Le code E0 indique une sonde de température ambiante défectueuse - contactez le service après-vente. Le code E2 signifie que le réservoir d'eau est plein - vidangez-le.

Comment stocker l'appareil en fin de saison ?

Vidangez complètement l'eau du réservoir. Nettoyez le filtre à air. Remettez le bouchon de vidange. Conservez l'appareil dans un endroit sec, à l'abri du gel, en position verticale.

Quelles sont les précautions de sécurité essentielles ?

Ne couvrez jamais l'appareil. Utilisez-le uniquement à l'intérieur, sur une surface plane. Ne l'installez pas près d'une source d'ignition, d'eau ou de lumière directe du soleil. Ne laissez pas les enfants jouer avec. Débranchez toujours avant nettoyage ou déplacement.

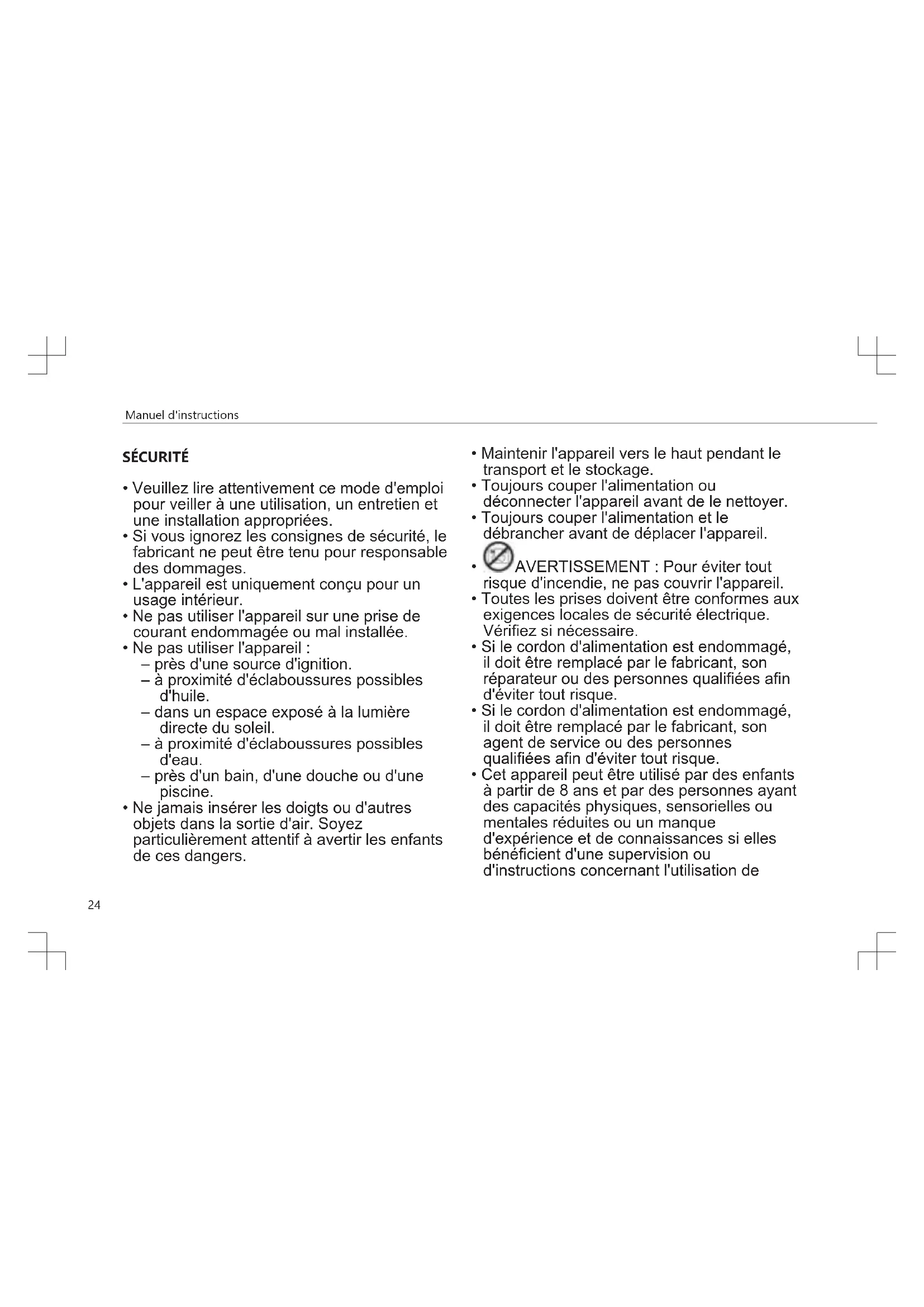

MODE D'EMPLOI ED7007 EDEN

• Veuillez lire attentivement ce mode d'emploi pour veiller à une utilisation, un entretien et une installation appropriés.
• Si vous ignorez les consignes de sécurité, le fabricant ne peut être tenu pour responsable des dommages. L'appareil est uniquement conçu pour un usage intérieur.
• Ne pas utiliser l'appareil sur une prise de courant endommagée ou mal installée.
• Ne pas utiliser l'appareil :
• près d'une source d'ignition.
• à proximité d'éclaboussures possibles d'huile. - dans un espace exposé à la lumière directe du soleil.
• près d'un bain, d'une douche ou d'une piscine.
• Ne jamais insérer les doigts ou d'autres objets dans la sortie d'air. Soyez particulièrement attentif à averrir les enfants de ces dangers.
• Maintenir l'appareil vers le haut pendant le transport et le stockage.
• Toujours couper l'alimentation ou déconnecter l'appareil avant de le nettoyer.
• Toujours couper l'alimentation et le débrancher avant de déplacer l'appareil.

AVERTISSEMENT: Pour éviter tout risque d'incendie, ne pas couvrir l'appareil.

• Toutes les prises doivent être conformes aux exigences locales de sécurité électrique. Vérifiez si nécessaire.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur ou des personnes qualifiées afin d'éviter tout risque.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes qualifiées afin d'éviter tout risque.
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances si elles bénéficient d'une supervision ou d'instructions concernant l'utilisation de

l'appareil en toute sécurité et comprennent les risques que cela suppose. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne peuvent être assurés par des enfants sans surveillance.

• Cet appareil est uniquement destiné à des utilisations domestiques et seulement dans le but pour lequel il est fabriqué.
• Remarques
• En cas de dommages, couper l'alimentation électrique et contacter le distributeur ou un atelier de réparation/agréé.
• Dans tous les cas, le cordon d'alimentation doit être solidement mis à la terre.
• Pour éviter tout risque, si le cordon d'alimentation est endommagé, veuillez couper l'alimentation électrique. Veuillez contacter le distributeur ou un atelier de réparation/agréé pour le remplacer.

Avertissement

• Veuillez utiliser uniquement le procédé de décongélation et de nettoyage recommandé par le fabricant. Ne jamais accélérer le processus de décongélation ou de nettoyage autrement.

L'appareil doit être entièrement installé dans un local sans source d'inflammation permanente (par exemple : flammes nues, appareil à gaz en fonctionnement ou chauffage électrique en fonctionnement). - Ne pas percer ou brûler. - Attention, les réfrigérants ne doivent contenir aucun parfum. L'appareil doit être installé, actionné et entreposé dans un local d'une superficie supérieure à Xm2. (X = 4 pour 5000Btu/h, 7000Btu/h, 8000Btu/h; X = 7,7 pour 9000Btu/h, 10000Btu/h, 10500Btu/h) - Contactez uniquement un technicien de service agréé pour la réparation ou la maintenance de cette unité. - Ne tirez pas sur le cordon d'alimentation, ne le déformez ou ne le modifiez pas, et ne l'immergez pas dans de l'eau. Tirer ou mal utiliser le cordon d'alimentation peut endommager l'appareil et provoquer une électrocution. - Attention à respecter la réglementation nationale relative au gaz. Veillez à ce que les ouvertures de ventilation ne soient pas obstruées.

Manuel d'instructions

• Toute personne travaillant sur un circuit frigorifique ou qui y pénétre doit être titulaire d'un certificat valide délivré par un organisme d'évaluation accrédité par le secteur l'autorisant à manipuler les réfrigerants en toute sécurité conformément à une de ses normes d'évaluation reconnues.
• L'entretien ne doit être effectué que selon les recommandations du fabricant de l'équipement. L'entretien et les réparations nécessitant l'assistance d'un autre personnel qualifié doivent être effectués sous la supervision de la ou des personnes compétentes pour l'utilisation des réfrigérants inflammables.
• N'arrêtez pas l'appareil en insérant ou en retirant la fiche d'alimentation pendant qu'il fonctionne, cela pourrait provoquer un choc électrique ou un incendie sous l'effet de la chaleur, à moins d'entendre des bruits bizarres, de sentir une odeur inhabituelle ou de voir de la fumée sortant de l'appareil.

Informations spécifiques concernant les appareils avec un gaz réfrigérant R 290.

• Lisez attentivement tous les avertissements.
• Pour dégivrer et nettoyer l'appareil, n'utilisez pas d'autres outils que ceux recommendés par le fabricant. L'appareil ne doit pas être entreposé dans un local avec une source d'inflammation permanente (par exemple: flammes nues, appareil à gaz en fonctionnement ou chauffage électrique en fonctionnement).
• Ne pas incérer, ni brûler. L'appareil doit être installé, actionné et entreposé dans un local d'une superficie supérieure à Xm2. (X = 4 pour 5000Btu/h, 7000Btu/h, 8000Btu/h; hX=7,7 pour 9000Btu/h, 10000Btu/h, 10500Btu/h)
• Cet appareil contient Y g (voir la plaque signalétique au dos de l'appareil) de gaz réfrigérant R290.
• Le gaz R290 est un gaz réfrigérant conforme aux directives européennes sur l'environnement. Ne percer aucun élément du circuit de réfrigeration.
• Si l'appareil est installé, utilisé ou entreposé dans un endroit non ventilé, le local doit être conçu de façon à prévenir l'accumulation de fuites de réfrigerant qui pour areils de chauffage électriques, des poêles ou d'autres sources d'inflammation. L'appareil doit être entreposé de manière à éviter toute défaillance mécanique.
• Toute personne actionnant ou travaillant sur le circuit de réfrigération doit disposer de la certification appropriée émise par une organisation accréditable veillant à sa compétence quant à la manipulation de réfrigerants conformément à une évaluation spécifique agréée par des associations du secteur.
• Les réparations doivent être effectuées sur la base des commandements du fabricant. L'entretien et les réparations nécessitant l'assistance d'un autre personnel qualifié doivent être effectuées sous la supervision de la personne compétente pour l'utilisation des réfrigerants inflammables.

Batteries

• N'exposez pas les batteries et piles à des températures élevées ou à la lumière directe du soleil. Ne jetez pas les batteries et piles dans le feu. Vous risquez une explosion!
• Maintenez les batteries et piles hors de portée des enfants. Les batteries et piles ne sont pas des jouets!
• Ne forcez pas l'ouverture des batteries et piles.
• Évitez tout contact avec des objets métalliques (bagues, clous, vis, etc.). Ils risquent de provoquer un court-circuit!
• Suite à un court-circuit, les batteries et piles peuvent chauffer excessivement, voire s'enflammer, ce qui peut entraîner des brûlures.
• Pour votre sécurité, les pôles de batteries devraient être recouverts par des languettes adhésives pendant le transport.
• Ne touchez pas les batteries et piles percées ou représentant une fuite. Si du liquide de batterie ou de pile entre en contact avec vos yeux, rincez-les dès que possible à l'eau claire, sans frotter les yeux.

Manuel d'instructions

Rendez-vous immédiatement à l'hôpital. En l'absence de traitement approprié, des lésions oculaires sont possibles.

Réfrigérant

(CE) N 842/2006: Cet appareil contient du réfrigerant R290. Ce réfrigerant pèse moins de 1 kg et se trouve dans un circuit de refroidissement fermé. Le liquide de refroidissement n'a aucun potentiel d'appauvissement de la couche d'ozone, mais il s'agit d'un gaz à effet de serre au sens du protocole de Kyoto et peut donc contributor au réchauffement planétaire, s'il est rejeté dans l'atmosphère. C'est pourquoi seuls des techniciens qualifiés disposant d'un certificat de réfrigerant peuvent effectuer un remplissage ou une vidange. Votre appareil n'a pas besoin d'être rempli de réfrigerant s'il est utilisé correctement et si son circuit de refroidissement n'est pas endommagé. PRP: R290:3

DESCRIPTION DES PIECES

1. Entrée d'air 8. Raccord de tuyau (côté fenêtre)
2. Filtré à air 9. Tuyau d'évacuation d'air chaud
3. Panneau de commande	10. Raccord de tuyau (Côté climatisationur)
4. Cordon d'alimentation	11. Kit coulissant pour fenêtre + chevilles de fixation
5. Sortie d'air 12. Télécommande
6. Roulette 13. Batteries

1. Orifice de drainage

Fonction du panneau de commande

1. Bouton marche/arrêt
2. Boutons de température
3. Bouton de mode
4. Bouton de réglage de vitesse du ventilateur
5. Bouton marche/arrêt du minuteur

Telecommande

1. Bouton d'augmentation de la température
2. Bouton de mode
3. Bouton de réglage de vitesse du ventilateur
4. Bouton marche/arrêt du minuteur
5. Bouton de diminution de la température
6. Bouton marche/arrêt

Avant la première utilisation

Avant de commencer les opérations dans cette section :

• Trouvez un endroit près d'une source d'alimentation électrique.
• Posez le tuyau d'évacuation et réglez bien la position de la fenêtre.
• Les petits clips blancs fournis doivent être montés sur le kit fenêtre.

Manuel d'instructions

• Insérez le cordon d'alimentation dans une prise de courant AC220-240V/50Hz mise à la terre.
• Appuyez sur le bouton Marche/Arrêt pour allumer le climatiseur.
• Réglez la plage de températures : 16°C - 31°C
• Vérifiez si le tuyau d'évacuation a été monté correctement. Lors de l'utilisation des fonctions de refroidissement et de déshumidification, prévoir au moins 3 minutes entre la mise hors tension et la mise sous tension.

Refroidissement

• Appuyez sur le bouton mode jusqu'à ce que l'icône « Cool » apparaisse.

Appuyez sur le bouton ou pour sélectionner la température de la pièce souhaitée. - Attendre environ 5 minutes que le refroidissement démarre. - Appuyez sur le bouton de vitesse du ventilateur (« fan speed ») pour régler le débit d'air.

Déshumidification

• Appuyez sur le bouton « Mode » jusqu'à ce que le témoin de déshumidification clignote.
• La température est sélectionnée automatiquement. La vitesse du ventilateur est sélectionnée automatiquement.

Réglage de minuterie activée

Lorsque le climatiseur est éteint, appuyez sur la touche de minuterie (« Timer »), sélectionnez l'heure de mise en marche (ON) désirée et régler-la à l'aide des boutons de température. L'heure de mise en marche peut être réglée à n'importe quel moment entre 0 et 24 heures.

Réglage de minutes désactivée

Lorsque le climatiseur est allumé, appuyez sur la touche de minuterie (« Timer »), sélectionnez l'heure de désactivation (OFF) désirée et réglez-la à l'aide des boutons de température. L'heure de désactivation peut être réglée à n'importe quel moment entre 0 et 24 heures.

Drainage

• À propre une utilisation prolongée et avant le stockage, vous devrez vidanger l'eau recueillie. Préparez un emplacement ou un plateau approprié pour recueillir l'eau et retirez le bouchon en caoutchouc

du trou de drainage situé au fond de l'appareil. Le drainage se mettra alors en route. Une fois cette opération terminée, vous pouvez insérer le bouchon de vidange.

Fonction d'alarme de niveau d'eau maximum dans le réservoir interne

Le réservoir d'eau interne du climatiseur est muni d'un interrupteur de sécurité qui contrôle le niveau d'eau. Lorsque le niveau d'eau atteint la hauteur prévue, le témoin de niveau d'eau plein s'allume. Suivez les étapes ci-dessus pour vidanger l'eau.

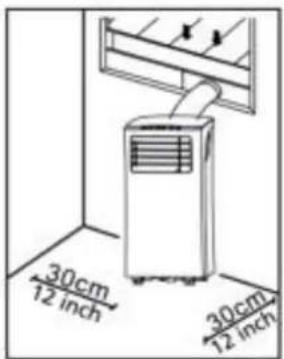

Installation

• Le climatiseur doit être installé sur une surface plane et stable. Ne bloquez pas la sortie d'air et laissez au moins 30 cm autour de l'appareil.

• Le raccordement aux prises doit être conforme aux exigences locales de sécurité électrique.

Installation de tuyau d'évacuation

• Tournez les deux extrémités du tuyau d'évacuation d'air chaud dans le raccord de tuyau côte fenêtre et dans le raccord de tuyau côte climatiseur.
• Insérez l'extrémité du raccord de tuyau du climatiseur dans les ouvertures situées à l'arrière du climatiseur. Fixez le raccord de tuyau côte fenêtre sur le rebord de fenêtre le plus proche.

Manuel d'instructions

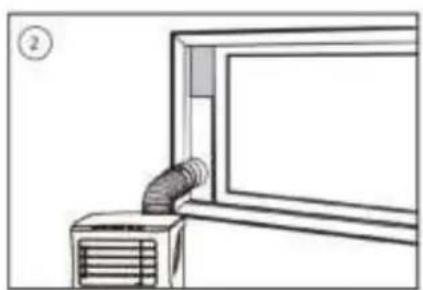

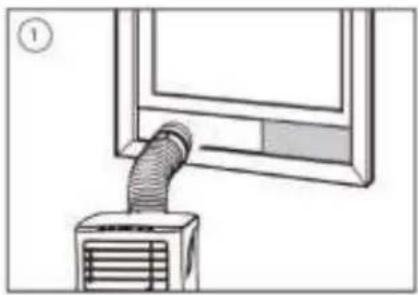

Installation du kit coulissant pour fenêtre

• Ajustez la largeur (image 1) ou la hauteur (image 2) de la glissière de fenêtre (11) en fonction de l'ouverture de fenêtre et fixez la glissière de fenêtre (11) avec les chevilles de fixation.
• Faites glisser la fenêtre sur la glissière.

Nettoyage et entretien

• Avant le nettoyage, débranchez l'appareil de toute prise électrique.
• Nettoyez d'abord la surface avec un détergent neutre et un chiffon humide, puis essuyez-la avec un chiffon sec. N'utilisez pas d'essence ou d'autres produits chimiques pour nettoyer l'appareil.
• Ne lavez pas l'appareil directement.

Filtre à air

Le filtre à air doit être nettoyé toutes les deux semaines. Ouvrez la grille d'entrée d'air et enlevez le filtre à air. - Nettoyez le filtre à air avec un détergent neutre dans de l'eau tiède à 40 °C et laissez-le sécher (à l'abri des rayons directs du soleil). - Réinstallez le filtre à air dans la grille d'entrée d'air.

DéPANNAGE

Résolution des pannes	Causes possibles Solutions suggérées
L'unité ne démarre pas lorsqu'on appule sur le bouton marche/ arrêt.	• Le témoin de réserve d'eau plein clignote, et le réserve d'eau est plein. • La tempête ambiente est supérieure à la tempête de réglage. (Mode chauffage électrique) • La tempête ambiente est inférieure à la tempête de réglage. (Mode climatisation)

L'unité ne refroidit pas suffisamente.	• Les portes ou fenêtres ne sont pas fermées. • Il y a des sources de chaleur à l'intérieur de la pièce. • Le tuyau d'évacuation d'air chaud n'est pas branché ou bloqué. • La température régée est trop élevé... • L'entrée d'air est bloquée.	• Assurez-vous que toutes les fenêtres et portes sont fermées. • Suprimez les sources de chaleur si possible. • Raccordez ou nettoyez le tuyau d'évacuation d'air chaud. • Réinitialisez la température. • Nettoyez l'entrée d'air.
Mise hors tension automatique en mode chauffage.	• Protection de chauffage, lorsque la température à la sortie d'air dépasse 70 degrès, l'appareil s'éleint automatiquement.	• Laissez la température de la pièce s'abaisser avant de redémarrer l'unité.
Appareil bruyant.	• Le sol n'est pas horizontal ou pas assez plat. • Le son provient de l'écoulement du réfrigérant à l'intérieur du climatiseur.	• Placez l'appareil sur un sol horizontal et plat si possible.

Manuel d'instructions

Code E0. • La sonde de température ambiente est défectueuse.	• Remplacez la sonde de température ambiente.
Code E2. • Réservoir d'eau plein • Vidangeze le réservoir d'eau.

LE PRODUIT OU L'ÉQUIPEMENT CONTIENT DES GAZ À EFFET DE SERRE FLUORÉS.

Art. n° ED-7007
Liquide de refroidissement : R290
Quantité en kg : 0.14
Potentiel de réchauffement planétaire :	3
Art. n° ED-7009
Liquide de refroidissement : R290
Quantité en kg : 0.16
Potentiel de réchauffement planétaire :	3

Cet appareil ne doit pas être jeté avec les déchets ménagers

à la fin de sa durée de vie, il doit être remis à un centre de recyclage pour les appareils électriques et électroniques. Ce symbole sur l'appareil, le manuel d'utilisation et l'emballage attire votre attention sur un point important. Les matériaux utilisés dans cet appareil sont recyclables. En recyclant vos appareils, vous contribuez de manière significative à la protection de notre environnement. Renseignez-vous auprès des autorités locales pour connaître les centres de collecte des déchets.
