MODE D'EMPLOI PCS1290 Senco

(Traduction des instructions originales)

Mises En Garde De Sécurité... 117

Caractéristiques du compresseur 121

Préparation.... 123

Mise en œuvre initiale.... 123

Emplacement.... 123

Alimentation Électrique 123

Fonctionnement 124

Liste de Vérifications Préliminaires 124

Démarrage... 124

Coupure 124

Entretien 124

Dépannage 125

Spécifications 127

Déclaration de Conformité 127

Garantie Limitée 128

Parts Reference Guide.... 129

Félicitations pour votre achat de notre nouveau compresseur d'air SENCO®! Vous pouvez être assuré que votre compresseur d'air SENCO a été construit avec le plus haut niveau de précision et d'exactitude. Chaque composant a été rigoureusement testé par des techniciens pour constituer la qualité, l'endurance et la performance de ce compresseur d'air.

Ce manuel d'utilisation a été composé pour vous servir. En lisant puis en appliquant les étapes simples décrites dans le manuel de sécurisation, installation et fonctionnement, et entretien, vous aurez des années de service sans souci pour votre nouveau compresseur à air SENCO. Le contenu de ce manuel est basé sur les dernières informations produit disponibles au moment de sa publication. Le constructeur se réserve le droit d'opérer des changements sur prix, couleur, matériel et équipement, spécifications ou modèles, à tout moment et sans préavis.

Alertes pour la sécurité!

Une signalisation pour DANGER, AVERTISSEMENT ou ATTENTION pour la sécurité sera entourée d'un encadrement d'alerte. Ce cadre est utilisé pour montrer et renforcer les mesures de sécurité qui doivent être respectées pour faire fonctionner ce compresseur d'air. En accompagnement des mises en garde de sécurité, il y a les mots clés d'alerte qui donnent le degré de danger du risque. Les mots utilisés dans ce manuel sont:

Danger: Indique une situation très dangereuse, qui si les mesures ne sont pas prises ENTRAÎNERA une blessure sérieuse voire mortelle.

Avertissement ENTRAÎNERAIT une blessure sériere voire mortelle.

Attention POURRAIT ENTRAÎNER une blessure légère ou endommager le compresseur d'air.

Les symboles placés à la gauche de ce paragraphe sont les symboles d'alerte de sécurité, ils sont utilisés pour attirer l'attention sur des articles ou procédures qui pourraient présenter un danger pour vous ou d'autres personnes utilisant cet équipement.

FOURNISSEZ TOUJOURS UNE COPIE DE CE MANUEL À TOUTE PERSONNE QUI VA UTILISER CET ÉQUIPEMENT. IL FAUT LIRE TOUTES LES INSTRUCTIONS DE CE MANUEL PLUS TOUTES LES INSTRUCTIONS FOURNIES PAR LES FABRICANTS DES ÉQUIPEMENTS ANNEXES AVANT DE FAIRE FONCTIONNER LE COMPRESSEUR D'AIR, ET PRÊTER UNE ATTENTION TOUTE PARTICULIÈRE AUX MISES EN GARDE DE SÉCURITÉ POUR ÉVITER LA POSSIBILITÉ DE BLESSURES CORPORELLES POUR L'OPÉRATEUR.

Inspection

Déballez le compresseur d'air et écrivez son numéro de série dans l'emplacement fourni plus bas. Inspectez pour chercher des signes d'éventuels dommages évidents ou cachés venant du transport. Assurez-vous que toutes les pièces endommagées soient remplacées et que tout problème mécanique soit résolu avant de mettre le compresseur d'air en marche.

Numéro de série

Si vous avez des questions ou commentaires à transmettre, contactez SENCO par appel sans frais au : 1-800-543-4596 ou en envoyant un message électronique à : [e-mail]

Veuillez avoir sous la main ces informations en cas d'appel pour n'importe quel service :

1. Référence de modèle
2. Numéro de série
3. Date et lieu d'achat

Senco, 4270 Ivy Pointe Blvd., Cincinnati, OH 45245

Mises en garde de sécurité

Lisez Toutes Les Mises En Garde De Sécurité Avant D'Utiliser Le Compresseur D'Air

Danger	Consequences Potentielles	Prevention
Risque De Commotion Électrique Ou D'Électrocution	Des blessures graves ou mortelles peuvent arriver si le compresseur n'est pas mis à la terre de façon convenable. Votre compresseur d'air est alimenté de l'électricité et cela peut provoquer une commotion électrique ou une électrocution si l'utilisation n'est pas correcte.	Assurez-vous que compresseur d'air est bien branché sur une prise secteur convenablement reliée à la terre, qui fournit la tension correcte, et qui est protégée en amont par fusible ou disjoncteur.
	Une commotion électrique peut venir du cordon secteur.	Vérifiez le cordon secteur pour y déceler des signes d'écrasement, de coupure ou de brûlure. Remplacez le cordon s'il est abîmé avant toute nouvelle utilisation.Gardez toutes les connexions au sec et ne reposant pas par terre. Ne laissez pas le cordon secteur traîner dans l'eau ou dans une position telle que de l'eau puisse venir à son contact. Ne touchez pas la fiche secteur avec des mains mouillées.
	Une commotion électrique peut arriver si le compresseur n'est pas utilisé correctement.	Ne tirez pas sur le cordon secteur pour débrancher la fiche de la prise murale.Ne faites jamais fonctionner le compresseur d'air dans des conditions d'humidité ou à l'extérieur quand il pleut.
	Des blessures graves ou mortelles peuvent arriver si des réparations électriques sont tentées par des personnes non qualifiées.	Ne faites jamais fonctionner le compresseur d'air avec ses couvercles et protections de sécurité enlevés.Tout câblage ou dépannage électrique effectué sur le compresseur d'air doit être confié à un personnel de dépannage agréé, en conformité avec les réglementations électriques locales et nationales.Avant d'ouvrir toute partie électrique fermée, arrêtez toujours le compresseur d'air, faites chuter la pression et débranchez l'appareil de sa prise secteur. Laissez le compresseur d'air refroidir. Ne présumez jamais que vous pouvez intervenir en sécurité sur le compresseur d'air juste parce qu'il ne tourne pas. Il pourrait redémarrer inopinément!

Mises en garde de sécurité

Lisez Toutes Les Mises En Garde De Sécurité Avant D'Utiliser Le Compresseur D'Air

Danger	Consequences Potentielles	Prevention
Risque D'ExplosionOu D'Incendie	Des blessures sérieuses voire mortelles peuvent arriver à partir d'étincelles électriques normales au niveau du moteur ou du manostat.	Faites toujours fonctionner le compresseur d'air dans une zone bien ventilée exempte de vapeurs inflammables, de poussière combustible, de gaz ou autres matières combustibles.Si vous pulvérisez sous pression de la matière inflammable, placez le compresseur d'air au moins 6 mètres plus loin que la zone traitée (vous pouvez avoir besoin d'un flexible auxiliaire).
	Des blessures sérieuses peuvent arriver si des ouvertures de ventilation du compresseur d'air sont obstruées, provoquant la surchauffe de l'appareil et l'amenant à prendre feu.	Ne placez jamais de objets contre ou sur le compresseur d'air. Faites-le fonctionner à au moins 30 cm à l'écart de tout mur ou obstacle qui pourrait empêcher une ventilation convenable.
Risque D'Éclatement	Des blessures sérieuses voire mortelles peuvent arriver suite à une explosion d'un réservoir d'air, suite à un mauvais entretien.	Purgez le réservoir d'air quotidiennement, ou après chaque utilisation, afin d'éviter une accumulation d'humidité à l'intérieur.Si une fuite est constatée au réservoir d'air, il faut immédiatement le remplacer. Ne jamais chercher à réparer, souder ou modifier le réservoir d'air ni ses accessoires.Ne jamais modifier les pression réglées en usine.
	Des blessures sérieuses peuvent arriver par un dysfonctionnement du compresseur d'air ou l'explosion d'accessoires, si des composants, annexes ou accessoires du système qui seraient de type incorrect sont utilisés.	Ne dépassez jamais la pression correspondant au maximum nominal admissible par les accessoires reliés.Du fait de la température très élevée, n'utilisez pas de tuyauterie plastique ou de jonctions soudées à l'étain pour la conduite de sortie.N'utilisez jamais le compresseur pour gonfler des petits objets pour basse pression, comme les jouets.Tous les tuyaux et garnitures conviendront pour l'usage d'emplacement à la pression d'utilisation maximale permise du compresseur portatif.Utilisez uniquement les pièces de rechange originales de Sencor pour votre compresseur d'air.

Mises en garde de sécurité

Lisez Toutes Les Mises En Garde De Sécurité Avant D'Utiliser Le Compresseur D'Air

Danger	Consequences Potentielles	Prevention
Risque D'Inhalation	Des blessures sérieuses voire mortelles peuvent arriver suite à l'inhalation d'air comprimé. Le courant d'air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides.	Ne respirez jamais de l'air venant dcompresseur d'air, ni directement par un appareil respiratoire branchsur le compresseur d'air.
	Des matières vaporisées comme peinture, solvants pour peinture, décapants, insecticides, herbicides, etc. peuvent contenir des vapeurs et poisons qui présentent un danger. Des blessures sérieuses peuvent.	Ne faites fonctionner le compressed d'air que dans une zone bine ventilée. Respectez toutes les instructions fournies avec le produque vous vaporisez.L'utilisation d'masque respiratoire peut être nécessaire pour appliquer certains produits.
Risque De Brûlure	Des blessures sérieuses peuvent arriver en touchant des pièces métalliques exposées. Ces surfaces peuvent rester très chaudes pendant un certain temps après l'arrêt du compresseur d'air.	Ne laissez jamais une partie quelconque de votre corps ou des objets entrer en contact avec n'importe quelle partie métallique exposée du compresseur d'air, moteur ou pipework.
Risque D'Objets Projetés	Des dommages aux tissus fragiles peuvent être provoqués par le jet d'air comprimé.	Portez toujours des lunettes de sécurité norme OSHA "Z87" pour protéger vos yeux des débris projetés.Ne dirigez jamais le jet d'air comprimé vers une quelconque partie de votre corps, ni vers d'autpersonnes ou des animaux.Ne laissez jamais le compresseur d'air en marche sans surveillance. Coupez le compresseur et libérez lpression avant toute intervention sle compresseur, comme le rattachement d'outils ou accessoires.
Portez Toujours Des Lunettes De Protection	Des blessures sérieuses peuvent arriver par le fait que des débris libérés peuvent être projetés à grande vitesse par le jet d'air comprimé.	Gardez toujours une distance de sécurité par rapport aux personneet aux animaux en faisant fonctionner le compresseur d'air.Ne déplacez pas le compresseur d'air pendant que son réservoir est encore sous pression. Ne tentez pde déplacer le compresseur en le tirant par sa conduite.

Mises en garde de sécurité

Lisez Toutes Les Mises En Garde De Sécurité Avant D'Utiliser Le Compresseur D'Air

Danger	Consequences Potentielles	Prevention
Risque Présenté Par Les Pièces MobilesAttention! Sans Prévenir E Groupe De Compression Peur Se Mettre En Marche	Risque de blessure corporelle venant des pièces mobiles. Le compresseur d'air se relance automatiquement quand son manostat est sur la position ON (1)/Auto.	Coupez toujours le compresseur d'air quand vous ne vous servez pas de l'air comprimé. Purgez la pression du flexible d'envoi d'air débranchez l'appareil de sa prise secteur avant d'entamer tout entretien. Toutes les réparations sur le compresseur d'air doivent et L être menées par un agent de dépannage autorisé. Ne présume jamais que vous pouvez intervenen sécurité sur le compresseur d'air juste parse qu'il ne tourne pas. Il pourrait redémarrer inopinément!Ne pas faire fonctionner sans protection couvertures / gardes. Remplacer endommagés couvertures / gardes avant d'utiliser le compresseur d'air.
Risque Par Négligence	Risque de blessure par utilisation négligente.	Ne laissez jamais enfants ou adolescents faire fonctionner ce compresseur d'air!Restez attentif à ce que vous faitNe faites pas fonctionner le compresseur d'air si vous êtes fatigué ou sous l'influence d'alcoou médicaments.Sachez comment arrêter le compresseur d'air. Familiarisez-vous avec ses commandes.
Risque De Dommages Au Compresseur D'Air	Risque d'avoir à procéder à des réparations lourdes.	Ne faites pas fonctionner le compresseur d'air sans son filtreair.Ne faites pas fonctionner le compresseur d'air dans un environnement corrosif.Faites toujours fonctionner le filtà air en position stable et sûre poéviter qu'il ne tombe.Suivez bien toutes les instructiond'entretien données dans ce manuel.

CONSERVEZ CES INSTRUCTIONS !

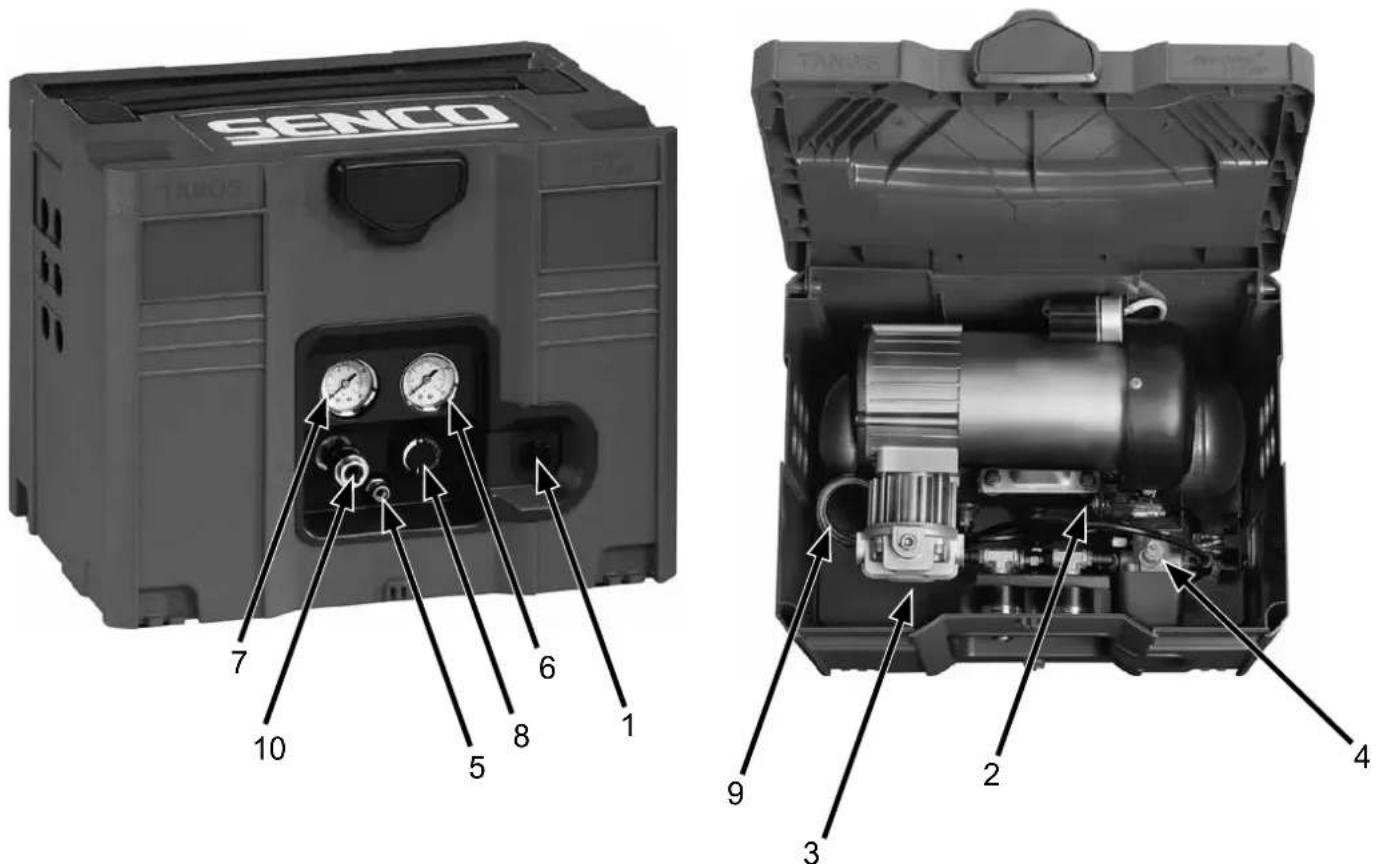

Caractéristiques du compresseur

1 Moteur, manostat

2 Rupteur thermique / restauration

3 Pompe du compresseur d'air

4 Soupape de sûreté

5 Robinet de purge du réservoir d'air

6 Manomètre de pression de réservoir

7 Manomètre de refoulement

8 Régulateur de pression

9 Conduite de refoulement

10 Déconnexion rapide

Caractéristiques du compresseur

1) Moteur / Manostat: Ce commutateur est utilisé pour démarrer ou arrêter le compresseur d'air. En le passant sur la position ON (1), le manostat est alimenté et de façon automatique commande le démarrage du moteur quand la pression dans le réservoir d'air est en dessous du seuil de pression basse fixé en usine. Quand il est sur la sélection ON (1), le manostat commande la coupure du moteur quand la pression dans le réservoir d'air est au dessus du seuil de pression haute fixé en usine. Pour des raisons de sécurité le manostat comporte également une soupape de surpression située sur le côté, conçue pour relâcher automatiquement l'air comprimé de la tête de pompe du compresseur d'air et de sa conduite de déchargement quand l'appareil atteint sa pression de coupure ou est arrêté. Cela permet au moteur de redémarrer librement. Le passage du manostat en position OFF (0) lui coupe son alimentation et arrête le compresseur d'air. 2) Surcharge Du Moteur: Le moteur possède un dispositif d'arrêt situé sur la pompe. Un ampérage excessif déclenchera le dispositif d'arrêt pour protéger le moteur et l'utilisateur. Réinitialiser le dispositif d'arrêt en poussant la tige en plastique noir dans le boîtier. Réinitialiser l'interrupteur s'il s'est déclenché. 3) Pompe Du Compresseur D'Air: Pour compressor l'air, le piston monte et descend dans le cylindre. Dans le mouvement de descente, l'air est aspiré par la soupape d'admission, tandis que la soupape d'échappement reste fermée. Dans le mouvement de remontée, l'air est compressé, la soupape d'admission se ferme et l'air comprimé est chassé par la soupape d'échappement dans la conduite d'échappement, au travers du clapet anti-retour puis dans le réservoir d'air. 5) Soupape De Sûreté: Cette soupape est conçue pour éviter des pannes de système en relâchant sa pression quand l'air comprimé atteint un niveau prédéterminé. La soupape est réglée à l'avance par le constructeur et ne doit être retouchée en aucune manière. Pour vérifier le bon fonctionnement de cette soupape, tirer sur l'anneau. De l'air sous pression doit s'échapper. Quand l'anneau est relâché la soupape se remet en place. (5) Robinet De Purge Du Réservoir D'Air: Ce robinet de purge est utilisé pour évacuer l'humidité du réservoir d'air après l'arrêt du compresseur. Ne JAMAIS essayer d'ouvrir ce robinet quand il y a plus de 0,7 bar de pression dans le réservoir d'air! Pour ouvrir ce robinet de purge, tournez son bouton dans le sens du dévissage. Penchez le réservoir pour vous assurer que toute l'eau coule bien par le robinet. 6) Manomètre De Réservoir D'Air: Ce manomètre indique la pression de l'air comprimé en réserve dans le réservoir d'air. 7) Manomètre De Refoulement: Ce manomètre indique la pression d'air disponible du côté de sortie du régulateur. Cette pression est contrôlée par le régulateur et elle est toujours inférieure ou égale à celle de l'air du réservoir. 9) Régulateur De Pression: L'air sous pression venant du réservoir d'air est contrôlé par le bouton du régulateur. En tournant ce bouton dans le sens du vissage on augmente la pression de sortie, et en sens contraire on la diminue. Respecter les instructions d'utilisation des outils pour la gamme de pression recommandée. 19) Conduite De Refoulement: Veuillez garder en mémoire que cette conduite est très chaude. Surfaces chaudes: Ne pas retirer le carter de protection. Haute température possible après une utilisation soutenue.

Mise en œuvre initiale

1. Lisez les mises en garde de sécurité avant de mettre en œuvre le compresseur d'air.

Attention

De façon à éviter d'endommager le compresseur d'air, ne l'inclinez pas transversalement ou longitudinalement de plus de 10.

1. Placez le compresseur d'air au moins à 30 cm de tous les obstacles qui pourraient empêcher une bonne ventilation. Ne le placez pas dans toute zone où:
2. Il y a une évidence de fuites de gaz ou d'huile.
3. Il y a des vapeurs ou des matériaux inflammables.

Avertissement

Des blessures graves voire mortelles peuvent survenir si des étincelles électriques du moteur ou du manostat entrent en contact avec des vapeurs inflammables, de la poussière de combustible, des gaz ou d'autres matériaux combustibles. Quand vous utilisez le compresseur d'air pour vaporiser de la peinture, placez-le le plus loin possible de la zone de travail, utilisez une rallonge de flexible plutôt qu'une rallonge de cordon secteur.

• Où la température de l'air tombe en dessous de 0C ou dépasse 40C.
• Où de l'air très pollué ou de l'eau peut entrer dans le compresseur.

Alimentation électrique

Danger

Une connexion incorrecte du conducteur de mise à la terre de l'équipement peut entraîner un risque de commotion électrique ou d'électrocution. Faites vérifier par un électricien qualifié ou un agent de dépannage si vous avez un doute quant à la bonne mise à la terre de la prise secteur. N'utilisez aucun type d'adaptateur avec ce produit. Si la réparation ou le remplacement du cordon secteur s'avère nécessaire, ne connectez pas le fil de terre sur l'une ou l'autre des bornes à lame plate. Le fil avec isolant dont la surface extérieure est verte avec ou sans rayures jaunes est le fil de terre.

Avertissement

Ce produit doit être mis à la terre. En cas d'hypothétique dysfonctionnement ou panne, la mise à la terre fournit un chemin de moindre résistance pour le courant électrique, ce qui réduit le risque de commotion électrique ou d'électrocution. Ce produit est équipé d'un cordon ayant un fil pour la mise à la terre de l'équipement et une fiche secteur de type mise à la terre. Cette fiche doit être enfoncée dans une prise murale adéquate correctement installée et reliée à la terre en conformité avec toutes les normes et réglementations locales.

1. SENCO ne recommande pas l'utilisation de rallonges secteur, car cela provoque de la perte de puissance et une surchauffe du moteur. Utilisez plutôt une rallonge de flexible de sortie d'air comprimé. Si vous étiez dans l'obligation d'utiliser une rallonge secteur, elle doit être branchée sur boîte de raccordement protégée par disjoncteur différentiel ou sur des prises protégées. Quand vous utilisez une rallonge secteur, observez ces règles:

Longueur de câble	Calibre AWG de fil
Jusqu'à 7,5 m	12	AWG
Jusqu'à 30 m	10	AWG
Jusqu'à 50 m	8	AWG
Jusqu'à 75 m	6	AWG

N'utilisez que des rallonges secteur ayant au moins les spécifications égales à celles du cordon du produit. N'utilisez pas de rallonge électrique usagée. Examinez la rallonge avant de l'utiliser et rejetez-la si elle est endommagée. N'abusez pas des rallonges électriques et ne tirez pas sur le câble pour débrancher. Gardez le cordon à l'écart de la chaleur et des angles vifs. Coupez toujours le compresseur d'air à son interrupteur avant de débrancher sa prise secteur.

Liste de vérifications préliminaires

1. Enlevez toute humidité du réservoir d'air comprimé. Faites retomber la pression en activant un outil mu par air comprimé, puis ouvrez le robinet de purge en bas du réservoir. Éliminez la pression excessive en tirant la valve de décharge de pression de sécurité ou avec un appareil à air, ensuite ouvrez la valve de drainage de la chambre à air située au fond de celle-ci. Refermez-le bien quand l'eau est évacuée.

Avertissement: Risque de blessure corporelle. N'essayez JAMAIS d'ouvrir le robinet de purge quand il y a une pression d'air de plus de 0,7 bar dans le réservoir!

1. Assurez-vous que le commutateur du moteur du compresseur est en position d'arrêt OFF (0).
2. Assurez-vous que toutes les soupapes de sécurité fonctionnent bien.
3. Vérifiez que toutes les protections et couvercles sont en place et bien fixés.

Démarrage

1. Assurez-vous que le levier de la boîte de commutateur de pression est sur position d'arrêt OFF (0).
2. Branchez la fiche secteur dans la prise secteur murale.
3. Déplacez le levier de la boîte de commutateur de pression en position ON (1).
4. Cela va permettre au compresseur d'air de commencer à bâtir une pression dans le réservoir d'air et de s'arrêter quand la pression prédéterminée correcte est atteinte. Quand la pression descend par l'utilisation de l'air comprimé, le compresseur se met tout seul en marche pour la remonter.
5. Réglez la pression d'air de sortie en tournant le bouton du régulateur (sens du dévissage pour la baisser, sens du vissage pour l'augmenter).
6. Si vous remarquez bruit ou vibration anormaux, arrêtez le compresseur d'air et reportez-vous à la section "Dépannage."

Coupure

1. Pour arrêter le compresseur d'air, déplacez le levier de la boîte de commutateur de pression en position d'arrêt OFF (0). N'arrêtez JAMAIS le compresseur d'air en débranchant sa fiche secteur. Cela peut provoquer un risque d'électrocution.
2. Faites retomber la pression en activant un outil mu par air comprimé, ou en tirant sur l'anneau de la soupape de sûreté.
3. Une fois que la pression dans le réservoir d'air est retombée à moins de 0.7 bar, ouvrez le robinet de purge sous le réservoir pour évacuer toute l'eau résiduelle.
4. Laissez le compresseur refroidir.
5. Essuyez proprement le compresseur et entreposez-le dans un endroit sûr et hors gel.

Entretien

Lisez ce manuel d'instructions avant d'effectuer un quelconque entretien. Les procédures qui suivent doivent être suivies au moment de l'arrêt du compresseur d'air en cas d'entretien ou de dépannage.

1. Coupez le compresseur d'air à son interrupteur.

Ne présumez jamais que vous pouvez intervenir en sécurité sur le compresseur d'air juste parce qu'il ne tourne pas. Il pourrait redémarrer inopinément!

1. Débranchez le cordon secteur de la prise secteur.
2. Ouvrez toutes les vidanges.
3. Laissez refroidir le compresseur d'air avant de démarrer l'intervention.

Tableau D'Entretien
Procédure	Quotidien	Hebdomadaire	Mensuel
Purger la condensation du réservoir d'air	X
Chercher des bruits/vibrations anormaux	X
Chercher des fuites d'air	X
Inspector le filtre à air		X
Nettoyer l'extérieur du compresseur		X
Vérifier la soupape de sûreté			X

Dépannage
Symptôme 1 – Le moteur ne tourne pas ou ne redémarre pas.
Cause Probable	Remède
• Le cordon secteur n'est pas branché.	• Connectez le cordon sur la prise secteur.
• Le commutateur moteur/pression est sur arrêt OFF (0).	• Passez le commutateur en position de marche ON (1).
• Le rupteur thermique s'est déclenché.	• Coupez le compresseur d'air, attendez que le moteur refroidisse, puis vérifiez le rupteur du moteur.
• Calibre de fil insuffisant ou longueur de rallonge trop élevée.	• Vérifiez que le fusible a le bon ampérage. Vérifiez si la tension secteur ne descend pas trop bas. Débranchez tous les autres appareillages de ce circuit d'alimentation, ou aménagez un circuit d'alimentation électrique que pour le compresseur. Vérifiez en page 10 la bonne correspondance entre calibre et longueur du cordon secteur.
• La pression d'air du réservoir dépasse le seuil de pression de redémarrage du moteur.	• Le moteur va démarrer automatiquement quand la pression du réservoir sera tombée sous le seuil de redémarrage du compresseur.
• La soupape de relâchement de pression du commutateur moteur/pression n'a pas déchargé la pression de la tête de pompe.	• Purgez la conduite en passant le commutateur sur l'arrêt OFF (0).
• Moteur, condensateur de moteur, commutateur moteur/pression potentiellement défectueux.	• Contactez le support à la clientèle de Senco.
• Le cordon secteur n'est pas branché.	• Connectez le cordon sur la prise secteur.
Symptôme 2 – Sur l'option démarrage/coupure (Start/Stop) le moteur tourne sans arrêts.
Cause Probable	Remède
• Le commutateur moteur/pression ne coupe pas le moteur quand la pression d'air du réservoir atteint le seuil haut et le soupape de sûreté doit se déclencher.	• Passez le commutateur moteur/pression sur la position d'arrêt OFF (0). Si le moteur ne se coupait pas, débranchez le compresseur d'air. Si les contacts électriques se sont soudés, remplacez le commutateur.
• Le compresseur d'air est sous-dimensionné.	• Limitez la pression de l'air à la capacité du compresseur d'air. Utilisez soit un outil moins puissant soit un compresseur d'air de plus forte capacité.
Symptôme 3 – L'air continue de fuir à la valve de purge du commutateur moteur/pression après l'arrêt du moteur.
Cause Probable	Remède
• Le clapet anti-retour est resté bloqué en position ouverte.	• Démontez, nettoyez ou remplacez.
Symptôme 4 – L'air continue de fuir à la valve de purge du commutateur moteur/pression quand le moteur tourne.
Cause Probable	Remède
• Commutateur moteur/pression défectueux.	• Remplacement.
Symptôme 5 – L'air fuit au niveau de la soupape de sûreté.
Cause Probable	Remède
• Possible soupape de sécurité défectueux.	• Faites fonctionner la soupape de sûreté manuellement en tirant sur l'anneau. Si elle fuit toujours, il doit être remplacé.
• Excessive de la pression du réservoir d'air.	• Commutateur moteur/pression défectueux. Remplacement.

Dépannage
Symptôme 6 – L’air fuit au niveau de raccords.
Cause Probable	Remède
• Les raccords ne sont pas assez serrés.	• Resserrez les raccords là où vous entendez l’air s’échapper. Vérifiez l’étanchéité des raccords avec de l’eau savonneuse.
Symptôme 7 – L’air fuit au niveau du réservoir.
Cause Probable	Remède
• Réservoir défectueux ou percé par la rouille.	• Il faut remplacer le réservoir d’air. N’essayez pas de réparer un réservoir d’air! Ne pas souder, effectuer des réparations ou modifications.
Symptôme 8 – L’air fuit au niveau du filtre d’entrée.
Cause Probable	Remède
• Soupape flexible d’admission défectueuse.	• Contactez le service à la clientèle de Senco.
Symptôme 9 – Pression d’air comprimé insuffisante au niveau de l’outil ou accessoire.
Cause Probable	Remède
• Le bouton de réglage du régulateur n’est pas assez tourné côté pression plus élevée ou le régulateur de pression est défectueux.	• Réglez le bouton du régulateur pour plus de pression, ou changez le régulateur.
• Le filtre d’admission d’air est obstrué.	• Nettoyez le filtre.
• Il y a des fuites d’air.	• Recherchez et réparez les fuites.
• Le compresseur d’air n’est pas assez puissant pour la demande.	• Vérifiez la consommation en air comprimé de l’accessoire. Si cette demande est supérieure à la production (pieds cubes par minute) du compresseur d’air, il vous faut un compresseur plus gros.
Symptôme 10 – Le compresseur d’air ne produit pas assez d’air comprimé.
Cause Probable	Remède
• Le filtre d’admission d’air est obstrué.	• Nettoyez le filtre.
• Soupape flexible d’admission défectueuse.	• Purgez le réservoir d’air et mesurez le temps de fonctionnement de la pompe. Comparez-le aux spécifications. S’il est inférieur, démontez la tête de pompe et inspectez la plaque porte soupape, nettoyez ou remplacez.
Symptôme 11 – Humidité dans l’air en sortie.
Cause Probable	Remède
• Condensation dans le réservoir d’air causée par un niveau élevé d’hygrométrie atmosphérique, ou le fait que le compresseur d’air n’a pas tourné assez longtemps.	• Purgez bien le réservoir d’air après chaque utilisation. Purgez-le plus souvent par temps humide et utilisez un filtre sur la conduite d’air.

Spécifications

Référence de modèle PCS1290
Moteur puissance m	aximale (HP) 1HP
	puissance nominale (HP) 0.72HP
	puissance maximale kW	0.75KW
	puissance nominale kW	0.54KW
	Voltage (V)	230V
	Frequency (Hz)	50Hz
	Vitesse de rotation	2850
Pompe de compresseur	Nombre de cylindres	1
	Étage de compression	1
	Carter	Aluminium
	Paliers	Ball
	Cylindre	Aluminium
	Soupapes	Reed-Single
	Tête	Aluminium
	Filtre	Insert
Réglage du com-mutateur moteur/pression	Seuil haut de coupure (bar)	8,6
	Seuil bas de démarrage (bar)	6,2
	Commandes	ON(1)/OFF(0)
Réservoir d'air	Capacité (l)	4
Performance globale	Déplacement d'air (l/min)	90
	Pression maximale (bar)	8,6
	l/min @ 4 bar	54
	l/min @ 6 bar	46
	l/min @ 7 bar	38
	l/min @ Pression maximale	33
	Temps d'activation de pompe: 0-max bar (s)	60
	Temps de récupération de: 7-max bar (s)	10
Sortie d'air	Type de connexion	3-in-1 universal
	Nbre de sorties	1
	Dimension sortie d'air (inch)	1/4"
Poids	Net (kg)	16,5
Dimensions	Basic Longueur × largeur × hauteur (cm)	40x30x32
Niveau sonore	Niveau sonore mesuré (dBA)	88
	Puissance acoustique (dBA)	90

Déclaration de Conformité

Nous, sis au	Senco Brands, BV. Geurdeland 17E 6673 DR Andelst, The Netherlands
conformément à la (aux) directive(s) suivante(s): 2006/42/EC, 2014/30/EU, 2014/35/EU, 2000/14/EC 2011/65/EU, 2005/88/EC, 2009/105/EC
déclarons, en vertu de notre responsabilité exclusive, ce qui suit :
Modèle(s) : PC$1290
est conforme aux exigences essentielles applicables en matière de santé et de sécurité, telles que stipulées dans les documents ci-dessous :
BS EN 1012-1:2010, EN ISO 14121-1:2007, EN 60204-1:2006+A1:2009, EN 286-1:1998
Signé par : Poste : Lieu du document :	Peter van der Wel Directeur Senco Brands, BV. Geurdeland 17E 6673 DR Andelst The Netherlands
Version initiale :	13 mai, 2016
