BRUKSANVISNING PCS1290 Senco

(Oversettelse av de Originale Instruksjonene)

Bruksvisning

Gratulerer med din nye SENCO® Air Compressor! Vi kan forsikre deg om at SENCO Air Compressor er utformet med den aller største presisjon og nøyaktighet. Hver komponent er grundig testet av teknikere for å sikre at luftkompressoren har høy kvalitet, lang levetid og upåklagelig yteevne. Denne bruksanvisningen er utarbeidet som en hjelp for deg. Hvis du leser igjennom og følger de enkle instruksene for sikkerhet, installasjon, bruk og vedlikehold som er beskrevet her, får du glede av din nye SENCO Air Compressor i mange år fremover. Innholdet i bruksanvisningen er basert på den aller nyeste produktinformasjonen som var tilgjengelig på utgivelsestidspunktet. Produsenten forbeholder seg retten til når som helst og uten forvarsel å gjøre endringer i pris, farge, materiale og utstyr, spesifikasjoner og modell.

Varselmerking!

En sikkerhetsmerking som viser "FARE, ADVARSEL eller FORSIKTIG" er omgitt av en egen "VARELSMERKINGSRAMME."

Denne rammen er med på å understreke de sikkerhetsinstruksene som må følges.

Sikkerhetsinstruksene ledsages dessuten av "signalord" som angir risikonivå. Følgende "signalord" er benyttet i denne bruksanvisningen:

FARE:

Varsler om overhengende farlig situasjon som VIL forårsake død eller alvorlig skade dersom den ikke unngås.

ADVARSEL: Varsler om potensielt farlig situasjon som KAN forårsake død eller alvorlig skade dersom den ikke unngås.

FORSIKTIG: Varsler om potensielt farlig situasjon som KAN forårsake mindre personskader eller gjøre skade på kompressoren dersom den ikke unngås.

Symbolene til venstre for dette avsnittet er "varselsymboler." De skal gjøre oppmerksom på utstyr eller prosedyrer som kan være farlig for brukeren.

S∅RG FOR AT ALLE SOM BRUKER DETTE UTSTYRET, HAR TILGANG TIL DENNE BRUKSANVISNINGEN. LES ALLE INSTRUKSER I BRUKSANVISNINGEN N∅YE. LES OGSÅ ALLE INSTRUKSER FRA LEVERAND∅RER AV EVENTUELT TILBEH∅R F∅R KOMPRESSOREN TAS I BRUK. VÆR PÅPASSELIG MED Å VISE TIL "SIKKERHETSINSTRUKSENE", FOR Å HINDRE AT OPERAT∅REN KOMMER TIL SKADE.

Inspeksjon

Ta luftkompressoren ut av esken og noter serienummeret i feltet under. Sjekk om kompressoren har fått synlige eller skjulte skader under frakt. Se til at eventuelle skadede deler skiftes ut og at eventuelle mekaniske problemer rettes opp før luftkompressoren tas i bruk.

SERIENUMMER

Har du spørsmål eller kommentarer, kan du ringe SENCOs kundeservice gratis på: 1-800-543-4596 eller send e-post til: [e-mail]

Vennligst ha følgende informasjon tilgjengelig ved alle servicehenvendelser:

1. Modellnummer

2. Serienummer

3. Innkjøpsdato og -sted

Senco, 4270 Ivy Pointe Blvd., Cincinnati, OH 45245

Sikkerhetsforskrifter

Risiko	Mulige Konsekvenser	Forebyggende Tiltak
	Dersom luftkompressoren ikke er forsvarlig jordet, kan den forårsake død eller alvorlig skade. Kompressoren drives elektrisk og kan gi elektrisk støt, som i verste fall kan være livsfarlig, dersom den ikke anvendes korrekt.Strømførende ledninger kan gi elektrisk støt.	Pass på at luftkompressoren er tilkoplet en stikkontakt som er forsvarlig jordet, har riktig spenning og tilstrekkelig kapasitet på sikringen.Kontroller om de strømførende ledningene har vært utsatt for klem-, kutt- eller varmeskader. Skift ut skadet ledning før bruk.Pass på at alle koplinger er tørre og befinner seg over bakken. Elektriske ledninger skal ikke ligge i vann eller på annen måte komme i kontakt mevann. Ikke berør kontaktene med våhender.Trekk ikke i ledningen når du skal ta støpselet ut av stikkontakten.
	Brukeren kan få elektrisk støt dersom kompressoren ikke anvendes korrekt.	Luftkompressoren må ikke anvendei fuktige omgivelser eller utendørs i regn.Luftkompressoren må ikke anvendenår sikkerhetsskjermer og -deksler fjernet eller skadet.
	Alle reparasjoner på det elektriske anlegget kan medføre livsfare og må utføres av kvalifiserte fagfolk.	Alt elektrisk koplingsarbeid og alle elektriske reparasjoner på kompressoren må utelukkende utføres av kvalifisert servicepersonale i henhold til nasjonale og lokale retningslinjer for elektrisk utstyr.Slå alltid av luftkompressoren, slipp ut luften og ta støpselet ut av stikkontakten og vent til kompressoren er avkjølt før du åpner deksler som gir tilgang til elektriske komponenter. Når kompressoren er tilkoplet, er det ikke trygt å utføre reparasjoner eller annet arbeid på kompressoren selv om motoren ikke går. Den kan starte opp når som helst!

Sikkerhetsforskrifter

Risiko	Mulige Konsekvenser	Forebyggende Tiltak
Eksplosjons-Eller Brannfare	Elektriske gnister i motor- og trykkbryter kan forårsake alvorlig personskade eller død.Tette ventilatoråpninger kan føre til brann på grunn av overoppheting av kompressoren, og forårsake alvorlig personskade.	Pass på at kompressoren alltid står på et godt ventilert sted uten brannfarlige avgasser,lettantennelig støv, gasser eller materiale når den er i bruk.Skal kompressoren benyttes til å sprøyte brennbart materiale, må den stå minst 6 meter unna det området der sprøytingen foregår.(Det kan være nødvendig å forlenge slangen for å nå frem.)Plasser aldri gjenstander rundt eller oppå luftkompressoren. Pass på at kompressoren har minst 30 cm klaring til vegg eller annet som kan hindre god ventilasjon.
Eksplosjonfare	Lufttankene kan eksplodere og forårsake alvorlig personskade eller død dersom de ikke vedlikeholdes forskriftsmessig.Benyttes feil systemkomponenter, tilleggsutstyr eller tilbehør, kan det oppstå funksjonsfeil eller eksplosjoner som kan forårsake alvorlig personskade.	Tøm lufttanken daglig eller etter hver bruk for å motvirke kondensdannelse.Oppstår det lekkasje fra lufttanken, må tanken byttes umiddelbart.Forsøk aldri å reparere, sveise eller på annen måte forandre på lufttanken eller tilbehøret.De trykkinnstillingene som er fastsatt på fabrikken, må ikke endres.Produsentens grenser for høyeste tillatte trykk på tilbehør må ikke overstiges.Plastrør eller bly-/tinnloddede skjøter må ikke benyttes på utløpsrøret på grunn av svært høy temperatur.Luftkompressoren må aldri benyttes til å blåse opp små gjenstander som tåler lite trykk, for eksempel leker.Alle slanger og tilbehør er passende for stedbruk på maksimum tillatelig arbeidstrykk av den transportabele kompressoren.Bruk kun originale SENCO-deler til reparasjon av kompressoren.

Sikkerhetsforskrifter

Risiko	Mulige Konsekvenser	Forebyggende Tiltak
Innåndingsfare	Komprimert luft må ikke inhaleres da dette kan forårsake alvorlig skade eller død. Luften kan inneholde karbonmonoksid, giftige avgasser eller partikler.Sprøytematerialer som maling, løsemidler, malingsfjerner, insektmidler, ugressmidler, med mer, inneholder skadelige avgasser og gifter.	Innhaler aldri luft direkte fra luftkompressoren eller via utstyr soer koplet til kompressoren.Pass på at luftkompressoren alltid står i et godt ventilert rom under bruk. Følg alle sikkerhetsinstrukser som gjelder for de stoffene du sprøyter med. Med noen av stoffene kan det være nødvendig å bruke friskluftmaske.
Brannsårfare	Utildekkede metalldeler må ikke berøres da det kan forårsake alvorlig skade. Det kan ta litt tid før disse delene avkjøles etter at kompressoren er slått av.	Pass på at verken du selv eller materialer kommer i kontakt med utildekkede metalldeler på kompressoren, motor, eller rør.
Fare For Fragmenter I Luften	Trykkluften kan forårsake skade på mykt vev.	Bruk alltid godkjente vernebriller (Z87) for å skjerme øynene mot avfallsstoffer og fragmenter som virvles opp i luften.Trykkluftstrømmen må aldri rettes mot mennesker eller dyr.Ikke la en kompressor med trykkluft stå uten tilsyn. Slå av kompressoren og tøm den for luft før du utfører vedlikehold eller kopler til verktøy eller tilbehør.
Ha Godt Fotfeste Og God Balanse Hele Tiden	Fragmenter som virvles opp av trykkluften med høy hastighet, kan forårsake alvorlig skade.	Hold alltid god avstand til menneskeog dyr når kompressoren er i bruk.Ikke flytt på kompressoren mens lufttanken er under trykk. Ikke forsøk å flytte på kompressoren ved å trekke i luftslangen.

Sikkerhetsforskrifter

Risiko	Mulige Konsekvenser	Forebyggende Tiltak
Bevegelige Deler Medfører FareAdvarsel: Kompressor Kan Starte Uten Frovarsel	Fare for personskade fra bevegelige deler. Kompressoren slår seg automatisk av og på når bryteren står i ON (1)/Auto-stilling.	Slå alltid av kompressoren når den ikke er i bruk. Slipp opp på trykket gjennom luftslangen og ta støpselet ut av stikkontakten før vedlikehold utføres. Alle reparasjoner skal utførav godkjent servicepersonale. Når kompressoren er tilkoplet, er det ikktrygt å utføre reparasjoner eller annarbeid på kompressoren selv om motoren ikke går. Den kan starte onår som helst!Kompressoren må ikke benyttes dersom beskyttelsesdeksler og - skjermer ikke er på plass. Skift ut skadede deksler og skjermer før kompressoren tas i bruk.
Uforsvarlig Bruk Medfører Risiko	Uforsvarlig bruk kan forårsake skade.	Denne luftkompressoren må ikke betjenes av barn!Vær årvåken – følg nøye med på ddu gjør. Unngå å bruke kompressoren når du er trett eller påvirket av medisiner, alkohol eller rusmidler.Sørg for at du vet hvordan du slår akompressoren. Gjør deg godt kjent med alle brytere og kontroller.
Fare For At Kompressoren Kommer Til Skade	Større reparasjoner.	Kompressoren må ikke benyttes utluftfilter.Kompressoren må ikke benyttes i et miljø der den kan ruste.Pass på at kompressoren står stabiog sikkert slik at den ikke kan velte når den er i bruk.Følg alle vedlikeholdsinstrukser i denne bruksanvisningen.

! TA VARE PÅ DISSE INSTRUKSENE!

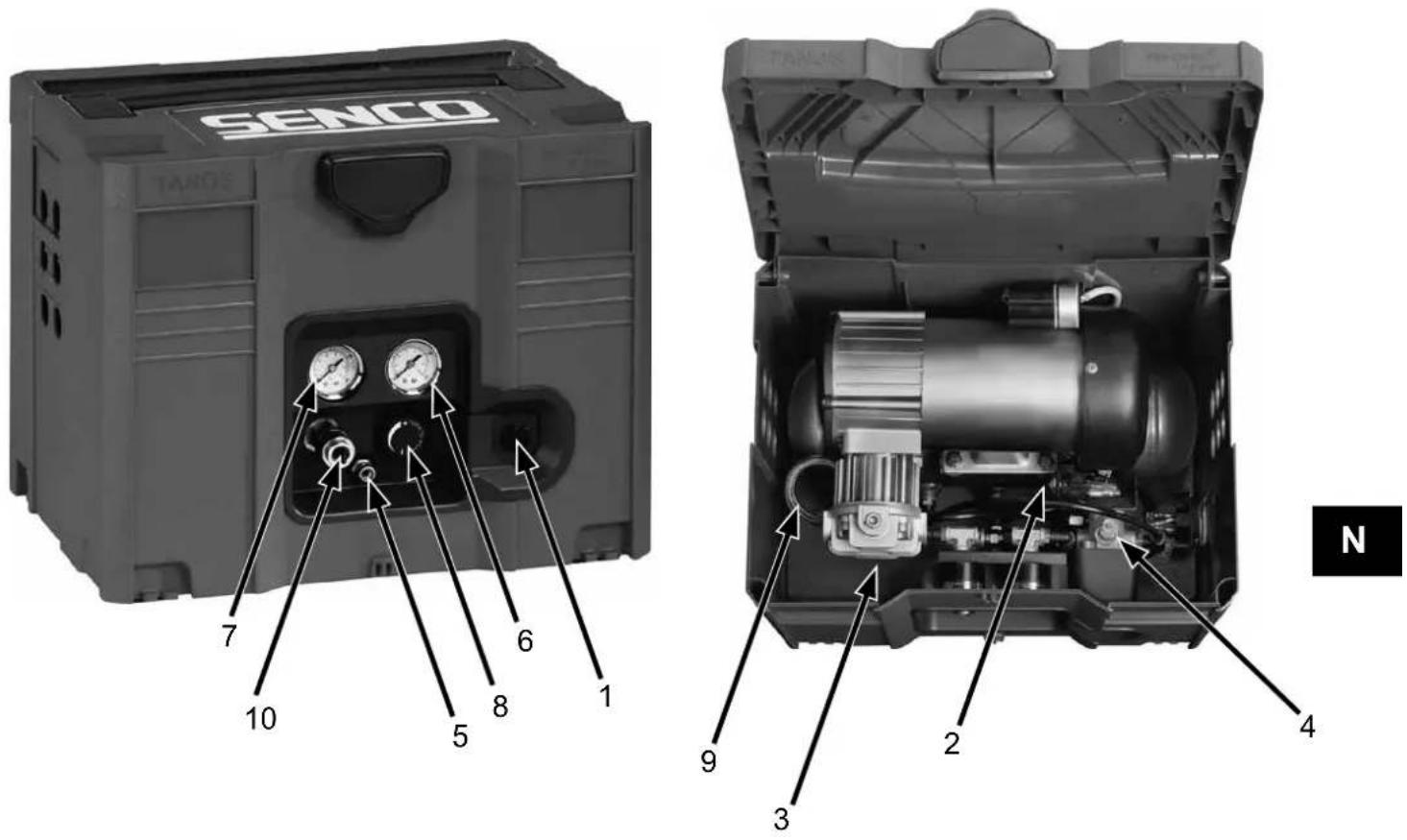

Kompressorens Deler

1 Motor-/trykkbryter

2 Termisk overlast/Tilbakestill

3 Luftkompressorpumpe

4 Sikkerhetsventil

5 Ventil til tapping av tanken

6 Tanktrykkmåler

7 Trykkmåler ved uttaket

8 Trykkregulator

9 Ulløpsrør

10 Hurtigfrakopling

Kompressorens Deler

1) Motor-/Trykkbryter: Bryteren starter og stanser luftkompressoren. Når bryteren settes i ON (1)-stilling, aktiveres trykkbryteren som sørger for at motoren starter automatisk når trykket i lufttanken synker under det nivået fabrikken har angitt. Når den står i ON (1)-stilling, stanser trykkbryteren motoren når trykket i lufttanken kommer opp på det nivået fabrikken har angitt. Av sikkerhetshensyn har bryteren også en trykkventil på siden. Denne slipper automatisk ut komprimert luft fra pumpehodet og utløpsrøret når trykket i kompressoren når opp på det angitte nivået. Slik vil motoren kunne starte og stoppe etter behov. Settes bryteren i OFF (0)-stilling, deaktiveres trykkbryteren og luftkompressoren stanser.
2) Overbelastning Av Motor: Motoren har en vernebryter som er montert på pumpen. Hvis strømstyrken blir for høy fører det til at bryteren utløses for å beskytte motoren og brukeren. Tilbakestill bryteren ved å skyve den sorte plastdelen inn i huset. Tilbakestill bryteren hvis den er utløst.
34) Luftkompressorpumpe: Stempelet komprimerer luften ved å bevege seg opp og ned i sylinderen. Når stempelet går ned, trekkes luft inn gjennom inntaksventilen mens utløpsventilen er lukket. Når stempelet går opp, komprimeres luften, inntaksventilen lukkes og komprimert luft presses ut gjennom utløpsventilen, inn i utløpsrøret, gjennom tilbakeslagsventilen og inn i lufttanken.
4) Sikkerhetsventil: Denne ventilen skal hindre systemsvikt ved å lette på trykket når den komprimerte luften når et fastsatt nivå. Ventilen er forhåndsinnstilt av produsenten og må ikke endres. Du kan sjekke om ventilen fungerer som den skal, ved å trekke i ringen. Dette skal føre til at luft slippes ut og trykket letter. Ventilen lukkes igjen når ringen slippes.
5) Ventil Til Tapping Av Tanken: Tappeventilen brukes til å fjerne kondens fra lufttanken(e) etter at kompressoren er slått av. Du må ALDRI åpne tappeventilen när lufttrykket i tanken er høyere enn 0.7 bar! Tappeventilen åpnes ved at håndtaket dreies mot klokken. Hell på tanken slik at all kondensen renner ut gjennom ventilen.
6) Tanktrykkmåler: Tanktrykkmåleren viser lufttrykket i lufttanken(e).
8) Trykkmåler Ved Uttaket: Trykkmåleren ved uttaket angir tilgjengelig lufttrykk på den siden av regulatoren der luften slippes ut. Trykket kontrolleres av regulatoren og er alltid mindre enn eller likt som trykket i lufttanken.
8) Trykkregulator: Lufttrykket ut fra tanken kontrolleres med regulatorskruen. Vri trykkregulatorskruen med klokken for å øke trykket, og mot klokken for å redusere trykket. Følg bruksanvisningen for verktøyet for å finne anbefalt trykkområde.
90) Utløpsrør: Merk! Utløpsrøret er svært varmt. Fjærn ikke dekselet, kompressordel under kan være meget varm.

1. Les sikkerhetsforskriftene før du monterer sammen kompressoren.

Plassering

Forsiktig Kompressoren kan ta skade dersom den heller mer enn 10° under bruk.

1. Det bør være minst 30 cm klaring rundt kompressoren for å sikre tilstrekkelig ventilasjon.

• Det er olje- eller gasslekkasje.
• Det kan befinne seg brennbare avgasser eller materialer.

Advarsel

Dersom elektriske gnister fra motoren og trykkbryteren kommer i kontakt med brennbare avgasser, brennbart støv, gasser eller annet lettantennelig materiale, kan dette forårsake alvorlig personskade eller død. Når luftkompressoren benyttes til sprøytelakkering, skal kompressoren plasseres lengst mulig unna arbeidsområdet. Skjøt på luftslangen i stedet for å benytte skjøteledning.

• Når temperaturen i luften faller under 0C eller overstiger 40C.
• Når svært forurenset luft eller vann kan trekkes inn i kompressoren.

Elektriske Koplinger

Fare

Uforsvarlig tilkopling av jordingsleder kan gi elektrisk støt som kan være livsfarlig. Konsulter godkjent elektriker eller verksted hvis du er i tvil om uttaket er forskriftsmessig jordet. Dette produktet må ikke brukes med adapter av noe slag. Skal ledningen eller støpselet repareres eller byttes ut, må jordingsledningen ikke koples til selve kontaktpluggene. Jordingsledningen er den ledningen som har grønn isolasjon, av og til med gule striper.

Advarsel

Dette produktet må jordes. Hvis det oppstår en feil eller svikt, fungerer jordingen som en minste motstands vei som strømmen vil følge. Dermed reduseres faren for elektrisk støt. Dette produktet er utstyrt med en ledning med jordingsleder og jordingsstøpsel. Støpselet må plugges inn i et uttak som er forskriftsmessig installert og jordet i henhold til lokale forskrifter og bestemmelser.

1. SENCO® ANBEFALER IKKE BRUK AV SKJ∅TELEDNINGER ettersom det kan forårsake strømtap og overoppheting av motoren. I stedet bør du forlenge luftslangen. Er det allikevel helt nødvendig å benytte skjøteledning, skal den plugges i jordet stikkontakt eller på annen måte beskyttes av jordfeil-/overbelastningsbryter.

Benyttes skjøteledning, bør følgende skjema følges:

Skjema for kabellengde	(American Wire Gauge)
Inntil 7,5 m	12	AWG
Inntil 30 m	10	AWG
Inntil 50 m	8	AWG
Inntil 75 m	6	AWG

Benytt kun skjøteledning som er jordet og som passer til produktet. Benytt aldri skjøteledninger som har lavere kapasitet enn det som er angitt på produktet. Benytt aldri skjøteledning som er skadet. Se over skjøteledningen før bruk, og skift den ut dersom den er skadet. Behandle skjøteledningen varsomt og unngå å dra i selve ledningen når du skal trekke ut støpselet. Hold ledningen unna skarpe kanter og varme. Slå alltid av kompressoren med hovedbryteren før du trekker støpselet ut av stikkontakten.

Bruk

Sjekkliste Før Kompressoren Tas I Bruk

1. Fjern eventuell kondens i luftkompressortanken. Slipp ut luft gjennom slangen hvis trykket er for høyt, og åpne deretter tappeventilen i bunnen av lufttanken for å tømme den helt. Slipp ut trykket ved å dra i ringen til sikkerhetsventilen eller ved hjelp av luftverktøyet, og åpne deretter tømmeventilen i bunnen av lufttanken. Skru ventilen godt til när tanken er tømt.

Advarsel: Fare for personskade. Du må ALDRI åpne tappeventilen när lufttrykket i tanken er høyere enn 0.7 bar!

1. Pass på at motorbryteren står i OFF (0)-stilling.
2. Sjekk at alle sikkerhetsventiler fungerer forskriftsmessig.
3. Sjekk at alle skjermer og deksler sitter på plass og er forskriftsmessig montert.

Oppstart

1. Pass på at spaken på trykkbryterboksen står i OFF (0)-stilling.
2. Plugg inn strømkabelen i en jordet stikkontakt.
3. Sett spaken på trykkbryterboksen i ON (1)-stilling.
4. Luftkompressoren vil da begynne å bygge opp lufttrykket i lufttanken(e) og stanser når den har nädd fastsatt trykk. Når trykket faller fordi kompressoren er i bruk, starter motoren igjen, og trykket bygges på ny opp.
5. Still inn trykket. Du reduserer trykket ved å vri trykkregulatorskruen mot klokken og øker det ved å vri skruen med klokken.
6. Slå av kompressoren hvis du hører ulyder eller kompressoren begynner å riste. Les under "Feilsøking."

Avstenging

1. Du slår av luftkompressoren ved å sette spaken på trykkbryterboksen i OFF (0)-stilling. Slå ALDRI av kompressoren ved å trekke ut støpselet fra stikkontakten. Det kan gi livsfarlig støt.
2. Tøm tanken for luft ved å slippe ut luften via et luftverktøy eller ved å trekke i ringen på sikkerhetsventilen.
3. Når trykket i lufttanken(e) er lavere enn 0.7 bar, kan du åpne tappeventilen under lufttanken(e) for å tappe ut eventuell kondens.
4. La kompressoren avkjøles.
5. Tørk av kompressoren og lagre den på et trygt, frostfritt sted.

Vedlikehold

Les bruksanvisningen før du utfører vedlikehold. Følgende punkter må følges når du skal stanse kompressoren for å utføre vedlikehold eller service.

Advarsel! Når kompressoren er tilkoplet, er det ikke trygt å utføre reparasjoner eller annet arbeid på kompressoren selv om motoren ikke går. Den kan starte opp när som helst!

1. Trekk ut støpselet fra stikkontakten.
2. Åpne alle tappeventiler.
3. Vent til kompressoren er avkjølt før servicearbeidet starter.

Vedlikeholdsskjema
Prosedyre	Daglig	Ukentlig	Månedlig
Tapp ut kondens fra lufttanken(e)	X
Sjekk om kompressoren lager uvanlig støy eller rister	X
Sjekk om det er luftlekkasjer	X
Inspiser luftfilteret		X
Rengjør kompressoren utvendig		X
Sjekk sikkerhetsventilen			X

Feilsøking
Symptom 1: Motoren starter ikke.
Mulig Årsak	Tiltak
Strømledningen er ikke satt i.Motor-/trykkbryteren står iOFF (0)-stilling.Bryteren for termisk overlast i motoren har løst seg ut.En sikring har gått eller overbelastningsbryteren har løst seg ut.	Plugg i strømledningen i jordet uttak.Sett bryteren iON (1)-stilling.Slå av luftkompressoren, vent til motoren er avkjølt og sjekk så motorens overbelastningsbryter.Bytt sikring eller tilbakestill overbelastningsbryteren.Sjekk om sikringene har riktig amperestyrke.Sjekk om spenningen er for lav.Kople eventuelt annet elektrisk utstyr fra kretsen eller kjør kompressoren på en egen avgrening.Bruk skjemaet på side 10 til å kontrollere om ledningen har riktig dimensjon og lengde.Motoren starter automatisk når trykket i lufttanken synker under det aktiveringsnivået som er angitt for motor-/trykkbryteren.Tapp røret tomt ved å sette bryteren iOFF (0)-stilling.Kontakt SENCOS kundeservice.
Feil dimensjon eller lengde på skjøteledning.Trykket i lufttanken er høyere enn motor-/trykkbryterens angitte aktiveringsnivå.Trykkventilen på motor-/trykkbryteren har ikke sluppet ut trykket i pumpehodet.Defekt motor, motorkondensator, motor-/trykkbryter, eller tilbakslagsventil.
Symptom 2: Motoren går kontinuerlig når bryteren står i start/stop-stilling.
Mulig Årsak	Tiltak
Motor-/trykkbryteren slår ikke av motoren når kompressortrykket når opp i det angitte deaktiveringsnivået. Dermed utløses sikkerhetsventilen.Kompressoren har feil størrelse.	Sett motor-/trykkbryteren iOFF (0)-stilling.Dersom motoren ikke kan slås av, trekker du ut støpselet til kompressoren. Dersom de elektriske kontaktpunktene er smeltet sammen, må trykkbryteren skiftes.Pass på at trykkbelastningen ikke overstiger kompressorens kapasitet. Benytt enten mindre verktøy eller større kompressor.
Symptom 3: Luft lekker ut fra ventilen på motor-/trykkbryteren etter at motoren er stanset.
Mulig Årsak	Tiltak
Sjekk om ventilen står åpen.Fjern, rengjør eller	skift ut.
Symptom 4: Luft lekker ut fra ventilen på motor-/trykkbryteren mens motoren går.
Mulig Årsak Tiltak
Defekt motor-/trykkbryter. Skift ut.	Defekt motor-/trykkbryter. Skift ut.
Symptom 5: Luft lekker ut ved sikkerhetsventilen.
Mulig Årsak	Tiltak
Sikkerhetsventilen kan være defekt.For høyt trykk i lufttanken.	Betjen sikkerhetsventilen manuelt ved å trekke i ringen.Hvis den fortsatt lekker, må ventilen skiftes ut. Defekt motor-/trykkbryter. Skift ut.
Symptom 6: Luft lekker ut ved koplinger.
Mulig Årsak	Tiltak
Koplingene er ikke tette nok.	Stram til koplinger der luften slipper ut. Bruksåpevann. Stram ikke til for mye.
Symptom 7: Luft lekker ut fra lufttanken.
Mulig Årsak	Tiltak
Defekt eller rustet lufttank.	Lufttank må skiftes ut. Forsøk ikke å repareretanken! Ikke foreta modifikasjoner, sveising ellerreparasjon av deler.
Symptom 8: Luft blåser ut fra inntaksfilteret.
Mulig Årsak Tiltak
Skadet inntaksventil.	Kontakt SENCO kundeservice.
Symptom 9: For lavt trykk på luftverktøy eller tilbehør.
Mulig Årsak	Tiltak
Trykkregulatorskruen er ikke stilt inn på høyt noktrykk, eller trykkregulatoren er defekt.	Vri trykkregulatorbryteren til korrekt innstilling ellerskift den ut.
Luftinntaksfilteret er tett. Rengjør.
Luftlekkasje. Sjekk om det er lekkasje. Reparer	eventuellelekkasjer.
Luftkompressor har for liten kapasitet til å dekleluftbehovet.	Sjekk hvor høyt trykk tilbehøret krever. Dersomdette kravet er høyere enn kompressorenstrykkapasitet (CFM, kubikkfot pr. minutt), må dubenytte en større kompressor.
Symptom 10: Kompressoren produserer ikke nok luft.
Mulig Årsak	Tiltak
Tett luftinntaksfilter. Rengjør.
Defekt ventil.	Tøm lufttanken helt og fyll den opp til maksimaltrykk igjen. Sammenlign med spesifikasjonene. Ertrykket da for lavt, fjerner du pumpehodet oginspiserer ventilmembranen. Rengjør eller skiftden ut.
Symptom 11: Kondens i lufttanken.
Mulig Årsak	Tiltak
Kondens i lufttanken som følge av høyluftfuktighet, eller fordi kompressoren ikke er kjørtlenge nok.	Tapp alltid lufttanken tom etter bruk. Tømlufttanken hyppigere i fuktig vær og benyttluftfilter.

Spesifikasjoner

Modell PCS1290
Motor Hestekrefter (HK) 1HP
		Avgitt effekt i hestekrefter (HK) 0.72HP
		Strømm topp (KW) 0.75KW
		Driftsstrøm (KW) 0.54KW
		Spenning (V)
		Ampere 6 (Hz)
		RPM (rotasjoner pr minutt)
Kompressor-pumpe	Antall sylindere	1
	Komprimeringsnivå	1
	Veivhus	Aluminium
	Lager	Kule
	Sylinder	Aluminium
	Ventiler	Reed. enkel
	Hode	Aluminium
	Filter	Utskiftbart
Innstilling for motor-/trykkbryter	Deaktiver (bar)	8,6
	Aktiver (bar)	6,2
	Funksjoner	ON(1)/OFF(0)
Lufttank	Kapasitet (l)	4
Ytelse	Luftfortrenging i(l/min)	90
	Maksimalt trykk (bar)	8,6
	l/min @ 4 bar	54
	l/min @ 6 bar	46
	l/min @ 7 bar	38
	l/min @ Maksimalt trykk	33
	Oppumpingstid: 0-max bar (s)	60
	Gjenop pumpingstid: 7-max bar (s)	10
Luftuttak	Kontakt type	3-in-1 universal
	Antall luftuttak	1
	Dimensjon på luftkoblinger (inch)	1/4"
Vekt	Netto (kg)	16,5
Dimensjoner	Basic Lengde x bredde x høyde LxWxH (cm)	40x30x32
Lyd	Målt lydnivå (dBA)	88
	Garanter lydnivå (dBA)	90

Erklæring Om Samsvar

VI, med adresse	Senco Brands, BV. Geurdeland 17E 6673 DR Andelst, The Netherlands
erklærer i henhold til følgende direktiv(er):
2006/42/EC, 2014/30/EU, 2014/35/EU, 2000/14/EC 2011/65/EU, 2005/88/EC, 2009/105/EC
under vårt eneansvar at:
modell(er): PCS1290
er laget i henhold til gjeldende grunnleggende bestemmelser for helse og sikkerhet i følgende dokumenter:
BS EN 1012-1:2010, EN ISO 14121-1:2007, EN 60204-1:2006+A1:2009, EN 286-1:1998
Underskrevet av: Stilling: Dokumentets sted:	Peter van der Wel Direktør Senco Brands, BV. Geurdeland 17E 6673 DR Andelst The Netherlands
Opprinnelig utstedt: maj 13, 2016
