MANUALE UTENTE PCS1290 Senco

Instruziono per l'Uso

(Traduzione delle Istruzioni Originali)

Instrukcja Obsługi

Misure Di Sicurezza 149

Caratteristiche Del Compressore 153

Preparazione 155

Montaggio Iniziale 155

Collocamento 155

Sistema Elettrico.... 155

Funzionamento 156

Checklist Preliminare 156

Messa In Funzione 156

Spegnimento.... 156

Manutenzione.... 156

Localizzazione e soluzione delle avarie 157

Specifiche 159

Dichiarazione Di Conformità 159

Garanzia Limitata 160

Parts Reference Guide.... 161

Introduzione

Congratulazioni per l'acquisto di un compressore d'aria SENCO®! Il vostro nuovo compressore d'aria SENCO è stato costruito con i più alti livelli di precisione e accuratezza. Ogni singolo componete è stato scrupolosamente controllato da personale tecnico per garantire al compressore d'aria qualità, affidabilità e durata nel tempo.

Questo manuale utente è stato redatto per vostro beneficio. Leggendo e rispettando le semplici istruzioni di sicurezza, installazione, messa in funzione e manutenzione descritte in questo manuale, godrete di anni di perfetto funzionamento del vostro nuovo compressore d'aria SENCO. Il contenuto di questo manuale è basato sulle informazioni più recenti riguardanti il prodotto commercializzato al momento della pubblicazione. Il produttore si riserva il diritto di modificare senza preavviso e in qualsiasi momento prezzo, colore, materiale, specifiche tecniche o modello.

Messaggi Di Sicurezza!

I messaggi di sicurezza "PERICOLO, AVVERTENZA o ATTENZIONE" sono contenuti nelle icone "MESSAGGI DI SICUREZZA". Questo riquadro è impiegato per designare ed enfatizzare i messaggi di sicurezza che devono essere rispettati durante l'impiego di questo compressore d'aria. I messaggi di sicurezza sono accompagnati da "parole chiave di avvertenza" che indicano il grado o livello di rischio. Le "parole di avvertenza" che vengono impiegate in questo manuale sono le seguenti:

Pericolo: Indica una situazione di imminente pericolo grave che, se non scongiurata PROVOCHERA' lesioni gravi o morte.

Avvertenza: Indica una situazione potenzialemente pericolosa che, se non scongiurata, POTREBBE provocare lesioni gravi o morte.

Attenzione: Indica una situazione potenzialmente pericolosa che, se non scongiurata PUO' provocare lesioni lievi o moderate o danni allo strumento.

I simboli alla sinistra di questo paragrafo sono i "Segnali di Sicurezza". Queste icone sono utilizzate per richiamare l'attenzione su strumenti o procedure che potrebbero essere pericolose per l'utente e per qualunque altra persona stia utilizzando lo strumento.

FORNIRE SEMPRE UNA COPIA DI QUESTO MANUALE A CHIUNQUE UTILIZZI LO STRUMENTO. PRIMA DI METTERE IN FUNZIONE IL COMPRESSORE D'ARIA LEGGERE TUTTE LE ISTRUZIONI CONTENUTE IN QUESTO MANUALE E QUELLE FORNITE DAL PRODUTTORE PER GLI ACCESSORI, PRESTANDO PARTICOLARE ATTENZIONE ALLE "NORME DI SICUREZZA" PER PREVENIRE LESIONI PER L'OPERATORE.

Controllo

Disimballare il compressore d'aria e annotare il numero di serie dello strumento nello spazio appositamente preposto. Verificare che durante il trasporto non si siano verificati danni visibili o presunti. Prima di mettere in funzione il compressore d'aria, assicurarsi di aver sostituito tutti i componenti danneggiati e di aver riparato i meccanismi.

NUMERO DI SERIE

Per assistenza o commenti chiamare la linea verde SENCO: 1-800-543-4596 o inviare una e-mail: [e-mail]

Prima di chiamare è necessario avere a portata di mano le seguenti informazioni:

1. Numero del modello
2. Numero di serie
3. Data e luogo di acquisto

Senco, 4270 Ivy Pointe Blvd., Cincinnati, OH 45245

Misure Di Sicurezza

Leggere Tutte Le Misure Di Sicurezza Prima Di Utilizzare Il Compressore D'Aria

Rischio	Conseguenze Potenziali	Prevenzione
Pericolo Di Elettroshock O Elettrocuzione	Se il compressore d'aria non è correttamente connesso a terra, potrebbero verificarsi lesioni gravi e morte. Il compressore d'aria è alimentato da elettricità e può provocare elettroshock o elettrocuzione qualora non venga usato propriamente.	Assicurarsi che il connettore d'aria sia collegato a una presa per la corrente perfettamente connessa a terra e che il voltaggio fornito sia corretto e i fusibili di protezione adeguati.
	Il cavo elettrico può causare elettroshock.	Verificare il buono stato del cavo di alimentazione e controllare che non siano presenti segni di danneggiamento da calore. Qualora il cavo sia difettoso, sostituirlo prima di usare il compressore.Mantenere asciutte e sospese da terratutte le connessioni. Evitare di lasciare le connessioni nelle immediate vicinanze di acqua, non toccare la presa della corrente con mani bagnate.Per staccare il cavo elettrico dalla presa, evitare di tirarlo.
	Se il compressore d'aria non viene maneggiato in modo corretto può provocare elettroshock.	Non toccare il compressore quando bagnato e non utilizzare con pioggiaEvitare l'impiego del compressore con protezioni dello stesso danneggiate o rimosse. .
	Pericolo di lesioni gravi o morte se le riparazioni elettriche vengono effettuate da personale non qualificato.	Ogni tipo di connessione o riparazione elettrica deve essere effettuata esclusivamente da personale autorizzato conforme alle normative elettriche nazionali e locavigenti.Prima di aprire la scatola delle connessioni elettriche, assicurarsi che il compressore sia spento, scaricare la pressione e staccare direttamente dalla spina il cavo di alimentazione dello strumento. Lasciare raffreddare il compressore d'aria. Non lavorare mai sul compressore spento senza rispettarle norme di sicurezza, anche se lo strumento in quel momento non è in funzione, potrebbe accendersi in un qualsiasi momento!

Misure Di Sicurezza

Leggere Tutte Le Misure Di Sicurezza Prima Di Utilizzare Il Compressore D'Aria

Rischio	Conseguenze Potenziali	Prevenzione
Pericolo Di Eslosione O Incendio	Le scintille elettriche che normalmente si verificano nel motore e nell'interruttore di pressione possono causare lesioni gravi o morte.	Utilizzare sempre il compressore in un luogo ben ventilato e lontano da vapori infiammabili, polvere combustibile, gas e altri materiali suscettibili di combustione.Se si sta spruzzando materiale infiammabile tenere il compressore d'aria ad almeno 6 metri di distanza dalla zona di intervento.(Necessario probabilmente un naspo aggiuntivo).
	Possono verificarsi lesioni gravi se una qualunque delle bocchette di ventilazione del compressore si ottura causando il surriscaldamento dello strumento e l'incendio dello stesso.	Non collocare oggetti contro o sopra il compressore d'aria. Utilizzare il compressore d'aria ad almeno 30cm di distanza dalla parete o dalleventuale ostacolo che potrebbe limitare la ventilazione adeguata.
Pericolo Di Scoppio	Pericolo di lesioni gravi o morte derivanti da esplosione del serbatoio dell'aria se la manutenzione è insufficiente.	Svuotare quotidiamente il serbatoio dell'aria o comunque dopo ogni utilizzo per evitare l'accumularsi dell'umidità nel serbatoio.Qualora il serbatoio perdesse aria, sostituirlo immediatamente. Non apportare modifiche né saldature al serbatoio o ai suoi accessori.Non modificare i settaggi di pressione impostati dal produttore.
	Pericolo di lesioni gravi causate da avaria del compressore d'aria o dall'esplosione degli accessori per uso di componenti, parti di ricambio ecc. non adeguati.	Non superare la capacita massima ammissibile dichiarata dal produttore per gli accessori.Per il tubo di scarico, non impiegare tubi in plastica o giunti saldati a stagno a causa del grande calore.L'uso del compressore d'aria per il gonfiaggio di piccoli oggetti quali giocattoli non è consigliato.Tutti i tubi flessibili e montaggi saranno adatti ad uso del luogo alla pressione di esercizio massima permessa del compressore portatile.Utilizzare solo ricambi originali SENCO per il vostro compressore d'aria.

Misure Di Sicurezza

Leggere Tutte Le Misure Di Sicurezza Prima Di Utilizzare Il Compressore D'Aria

Rischio	Conseguenze Potenziali	Prevenzione
Pericolo PerLe Vie Respiratorie	Lesioni gravi o morte potrebbero verificarsi inalando l'aria compressa. Il flusso d'aria può contenere monossido di carbonio, vapori tossici e particelle solide.le sostanze spruzzate come vernici, solventi, sverniciatori, insetticidi ed antimuffe, contengono vapori nocivi e velenosi.	Non inalare né direttamente neppurattraverso un respiratore collegato acompressore l'aria compressa dello strumento.Ulitizzare il compressore solo in luogo ben ventilato. Seguire le norme di sicurezza fornite con le sostanze spruzzate. Con alcune sostanze è necessario l'impiego di una mascherina.
Pericolo DiUstioni	Pericolo di lesioni gravi se vengono toccate le parti metalliche scoperte. Queste parti metalliche possono rimanere calde per lungo tempoanche a strumento ormai spento.	Evitare che parti del corpo o altri materiali entrino in contatto con le parti metalliche scoperte del compressore d'aria, motore o tubazioni.
Pericolo DiEssere ColpitiDa Oggetti Volanti	Il flusso di aria compressa può danneggiare i tessuti blandi.	Utilizzare sempre occhiali di sicurezza modello OSHA "Z87"per proteggersi dagli eventuali residui volanti.Non direzionare il flusso d'aria verso se stessi, altre persone o animali.Non lasciare mai incustodito il compressore d'aria. Prima di effettuare interventi di manutenzionconnessione di accessori, ecc, ricordarsi sempre di spegnere il compressore d'aria e di scaricare la pressione.
Indossare SempreOcchiali Protettivi	Lesioni gravi potrebbero verificarsi a causa di residui sciolti lanciati a grande velocità dal getto d'aria compressa.	Mantenere sempre una distanza di sicurezza tra il compressore e le persone o gli animali.Non muovere il compressore d'aria mentre il serbatoio è ancora pressurizzato. Non cercare di muovere il compressore tirandolo dal naspo.

Misure Di Sicurezza

Leggere Tutte Le Misure Di Sicurezza Prima Di Utilizzare Il Compressore D'Aria

Rischio		Conseguenze Potenziali	Prevenzione
Pericolo Di Essere Colpiti Da Parti In MovimentoAttenzione: La Macchina Potrebbe Partire Senza Preavviso		· Rischio di lesioni provocate da parti in movimento. Questo compressore d'aria funziona in automatico quando l'interruttore della pressione è in posizione ON (1)/Auto (acceso/automatico).	·Spegnere sempre il compressore d'aria se non in uso. Prima di effettuare interventi di manutenzionspurgare la valvola di pressione e staccare il cavo elettrico dalla presa. Tutte le riparazioni del compressore devono essere effettuate da personale tecnico autorizzato. Non lavorare mai sul compressore spentsenza rispettare le norme di sicurezza, anche se lo strumento in quel momento non è in funzione, potrebbe accendersi in un qualsiasi momento!
		· Rischio di lesioni causate dall'uso negligente.	·Non utilizzare il compressore se le protezioni e i rivestimenti non sono presenti. Provvedere alla sostituzione di questi prima dell'utilizzo.
Pericolo Da Negligenza			·Tenere il compressore d'aria lontano dalla portata di bambini ed adolescenti.·Fare sempre attenzione a quello chsi sta facendo.·Non utilizzare in situazioni di stanchezza, sotto effetto di alcool o droghe.·Sapere cosa fare per spegnere lo strumento, essere informati delle verifiche necessarie da effettuare al compressore.
Rischio Di Danno Al Compressore		· Pericolo di dover apportare riparazioni urgenti.	·Non utilizzare il compressore senza filtro d'aria.·Non utilizzare in un ambiente con sostanze corrosive.·Sistemare il compressore d'aria in posizione stabile e sicura per evitare che questo cada mentre in funzione.·Seguire tutte le norme di manutenzione presentate in questo manuale.

! TENERE QUESTE ISTRUZIONI SEMPRE A PORTATA DI MANO !

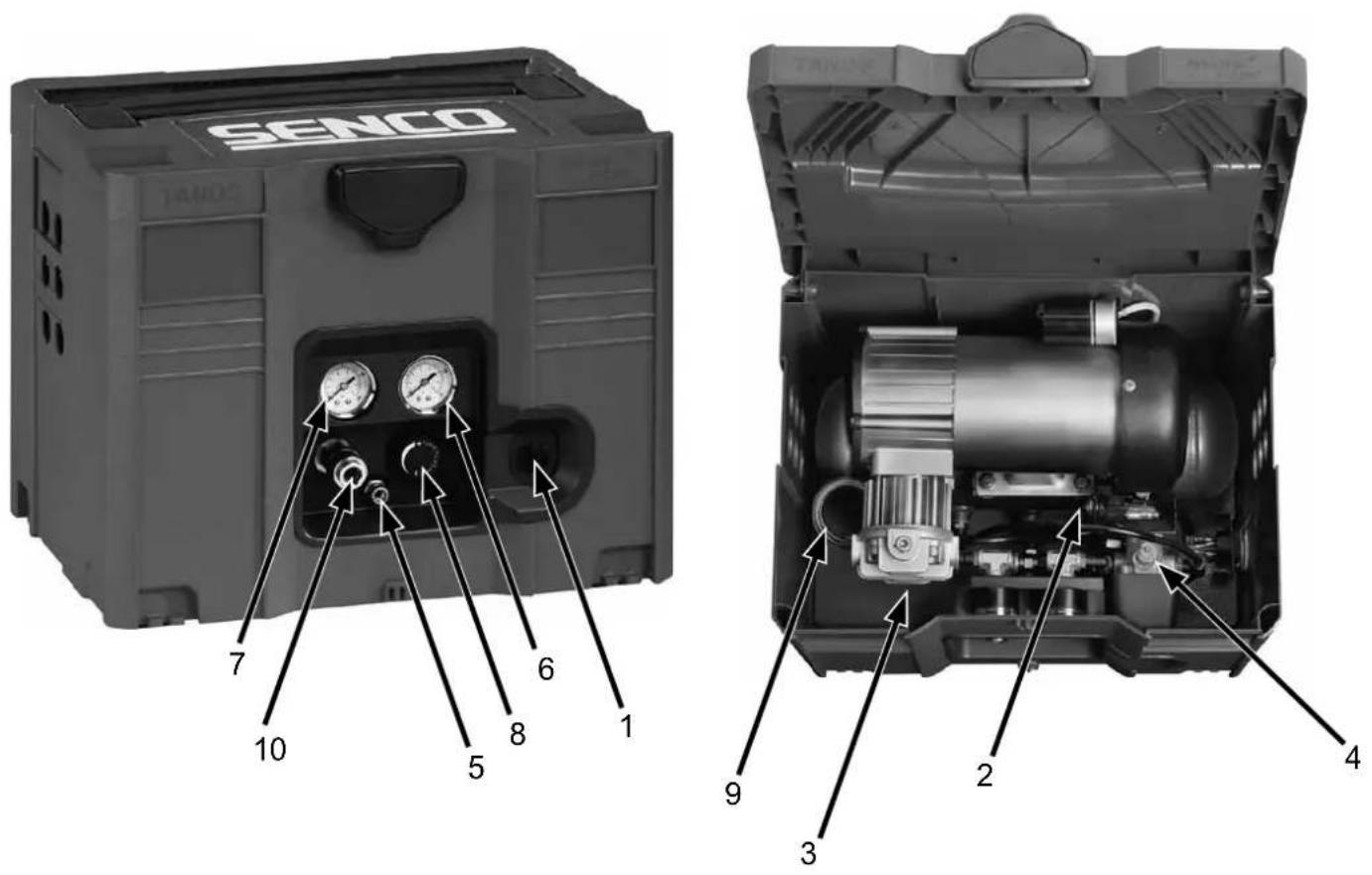

Caratteristiche Del Compressore

1 Interruttore di motore/pressione

2 Ventola/Riposizionamento

3 Pompa del compressore

4 Valvola di sicurezza

5 Valvola di spurgo del serbatoio d'aria

6 Manometro del serbatoio

7 Manometro di pressione di uscita

8 Regolatore di pressione

9 Tubo di scarico

10 Disconnessione veloce

Caratteristiche Del Compressore

1) Interruttore Di Motore/Pressione: Questo interruttore serve per azionare o spegnere il compressore d'aria. Mettendolo in posizione ON (1) (acceso) si fornirà alimentazione automatica all'interruttore di pressione che azionerà il motore quando la pressione sarà adeguata, ovvero più bassa della pressione di accensione selezionata dal produttore. Quando si colloca in posizione ON (1) (accensione/arresto), l'interruttore di pressione spegne il motore quando la pressione del serbatoio arriva al punto di "disattivazione" impostata dal produttore. Per misure di sicurezza, questo interruttore dispone di una valvola di sicurezza di pressione ubicata sul lato dell'interruttore, in modo da scaricare automaticamente l'aria compressa dalla pompa del compressore e dal tubo di spurgo in caso il compressore arrivi alla situazione di "disattivazione" o nel caso in cui il motore si spenga. In questo modo il motore può mettersi nuovamente in funzione. Selezionando la posizione OFF (0) (spento) si spegne il compressore d'aria.
2) Sovraccarico Del Motore: Il motore ha un interruttore di protezione situato sulla pompa. L'interruttore scatterà nel caso di un eccessivo consumo di corrente per proteggere il motore e l'operatore. Ripristinare l'interruttore spingendo lo stelo in plastica nera all'interno dell'alloggiamento. Ripristinare l'interruttore se è scattato.
3) Pompa Del Compressore D'Aria: Per comprimere l'aria, il pistone si muove in senso verticali nel cilindro. Nella corsa discendente, la valvola di ingresso aspira l'aria dall'esterno e la valvola di uscita rimane chiusa. Nella corsa ascendente, l'aria si comprime, la valvola di ingresso si chiude e l'aria compressa è spinta verso l'esterno attraverso la valvola di uscita prima, il tubo di scarico, la valvola di ritenzione e quindi all'interno del serbatoio dell'aria.
8) Valvola Di Sicurezza: Questa valvola è disegnata per evitare falle del sistema, scaricando la pressione del sistema quando l'aria compressa raggiunge un livello predeterminato. Questa valvola è impostata direttamente dal produttore e non deve essere modificata. Per verificare il suo corretto funzionamento, tirare l'anello, dovrebbe uscire pressione. Rilasciando l'anello, i parametri vengono ristabiliti.
6) Valvola Di Spurgo: Questa valvola serve per spurgare l'umidità del serbatoio d'aria quando il compressore si spegne. NON cercare di aprire la valvola di spurgo con pressione superiore ai 0.7 bar! Per aprire la valvola di spurgo girare la manopola in senso antiorario; inclinare il serbatoio per assicurarsi che tutta la condensa si svuoti attraverso la valvola.
6) Manometro Del Serbatoio D'Aria: Questo manometro indica la pressione d'aria all'interno del serbatoio. (o dei serbatoi).
8) Manometro Di Pressione Di Uscita: Questo manometro indica la pressione d'aria disponibile al lato del regolatore. Questa pressione viene controllata dal regolatore ed è sempre minore o ugualle alla pressione del serbatoio.
8) Regolatore Di Pressione: La pressione d'aria nel serbatoio è controllata dal regolatore. Girare la manopola in senso antiorario per aumentare la pressione di scarico e, in senso opposto per diminuirla. Seguire le istruzioni di funzionamento dello strumento per la portata di pressione consigliata.
9p) Tubo Di Scarico: Ricordare che il tubo di scarico è ad alta temperatura. Superfici Calde - Non rimuovere la copertura protettiva. La temperatura risulta molto alta dopo un utilizzo intenso.

1. Leggere attentamente le norme di sicurezza prima di procedere al montaggio del compressore d'aria.

Collocamento

Attenzione

Per evitare di danneggiare il compressore d'aria, non inclinarlo più di 10,, in senso trasversale o longitudinale.

1. Collocare il compressore d'aria a una distanza di almeno 30cm dagli ostacoli che potrebbero impedirne una ventilazione adeguata.

Non collocare il compressore d'aria in un luogo:

• Dove ci sono segni di fuoriuscita di olio o gas.
• Dove potrebbero essere presenti materiali o vapori infiammabili.

Avvertenza

Pericolo di gravi lesioni o morte se le scintille dell'interruttore del motore e di pressione entrano in contatto con vapori infiammabili, polvere combustibile, gas o altri materiali combustibili. Quando il compressore è impiegato per pitturare, con una pistola, collocarlo sempre distante dalla superficie di lavoro, utilizzando naspi aggiuntivi per la ventilazione al posto di prolunghe elettriche.

• Dove la temperatura ambientale è inferiore a 0C o superiore ai 40C.
• Dove acqua o aria eventualmente fornita al compressore potrebbe essere eccessivamente sporca.

Sistema Elettrico

Pericolo

Una connessione sbagliata strumento-connessione a terra può causare elettroshock o elettrucuzione. In caso di dubbi sull'esattezza della connessione a terra, consultare un elettricista o un tecnico affidabile. Non impiegare alcun tipo di adattatore con questo prodotto. Nel caso sia necessaria la riparazione o la sostituzione del cavo o della presa, non collegare il cavo di messa a terra con nessuna estremità piatta. Il cavo con isolamento di superficie di colore verde, con o senza righe gialle, è il cavo di messa a terra.

Avvertenza

Il prodotto deve essere connesso a terra. In caso di malfunzionamento o danno, la connessione a terra riduce il rischio di elettroshock. Questo prodotto è fornito di un cavo con un conduttore di connessione a terra dell'apparecchiatura e ha una presa tipo di connessione a terra. La presa con la connessione a terra deve essere i nserita ad un interruttore correttamente installato e connesso a terra, secondo tutti i codici e le ordinanze a rispetto.

1. SENCO® NON CONSIGLIA L'USO DI PROLUNGHE, in quanto si può verificare perdita di potenza e surriscaldamento del motore. Si raccomanda l'uso di un naspo di aria aggiuntivo. Se l'uso della prolunga è inevitabile, deve essere connesso ad un interruttore azionato da corrente di scarico a terra (GFCI) protetto adeguatamente da scatole o altre protezioni.

Quando viente impiegata una prolunga:

Lunghezza del cavo	Calibro del cavo
Fino a 7,5m	12	AWG
Fino a 30m	10	AWG
Fino a 50m	8	AWG
Fino a 75m	6	AWG

Impiegare soltanto cavi di prolunga con capacità elettrica non inferiore alla capacità nominale del prodotto. Non utilizzare cavi danneggiati. Esaminare il cavo di prolunga prima di usarlo e cambiarlo in caso di danneggiamento. Non maltrattare il cavo di prulunga e non tirare per scollegarlo dalla presa. Tenere il cavo lontano dalle fonti di calore e dagli angoli. Spegnere sempre l'interruttore del compressore d'aria prima di staccare la presa dall'interruttore.

Funzionamento

Checklist Preliminare

1. Rimuovere l'umidità all'interno del serbatoio del compressore. Scaricare la pressione in eccesso e aprire la valvola di spurgo ubicata nella parte inferiore del serbatoio. Rimuovere la pressione eccessiva tirando l'anello della valvola di sicurezza o con uno strumento d'aria, quindi aprire la valvola di scarico nel fondo del serbatoio d'aria. Chiudere energicamente.

Avvertenza: Rischio di lesioni corporali. NON cercare mai di aprire la valvola di spurgo quando al pression nel serbatoio è superiore ai 0.7 bar!

1. Assicurarsi che l'interruttore del motore del compressore sia in posizione OFF (0).
2. Assicurarsi che tutte le valvole di sicurezza siano in funzione.
3. Assicurarsi che tutte le protezioni e i rivestimenti siano in correttamente posizionati e saldamente installati.

Messa In Funzione

1. Assicurarsi che la leva dell'interruttore sulla scatola di pressione sia in posizine OFF (0).
2. Inserire il cavo di alimentazione in una presa con la messa a terra.
3. Spostare la leva dell'interruttore sulla scatola di pressione in posizione ON (1).
4. Con questa operazione, il compressore d'aria si Avviera per aumentare la pressione nei serbatoi d'aria e si Fermera una volta raggiunta la pressione corretta. Con il diminuire della pressione dovuto all'uso, il compressore Carichera pressione nuovamente.
5. Impostare la pressione muovendo il regolatore della manopola di pressione in senso antiorario per ridurre la pressione e in senso orario per aumentarla.
6. Se si verificano rumori o vibrazioni strane, spegnere il compressore d'aria e consultare la sezione relativa alla "Localizzazione e soluzione delle avarie."

Spegnimento

1. Per spegnere il compressore d'aria muovere la leva dell'interruttore di pressione in posizione OFF (0). Non spegnere MAI il compressore staccando la spina. Serio rischio di elettrocuzione.
2. Spurgare l'aria dal serbatoio utilizzando la chiave pneumatica connessa allo strumento oppure tirando l'anello della valvola di sicurezza.
3. Quando la pressione all'interno del serbatoio indica meno di 0.7 bar, aprire la valvola di uscita situata sotto ogni serbatoio per far fuoriuscire l'umidità.
4. Lasciare raffreddare il compressore.
5. Pulire il compressore con un panno e riporlo in un luogo sicuro non esposto a fenomeni di congelamento.

Manutenzione

Leggere il manuale d'uso prima di effettuare lavori di manutenzione. Le procedure indicate devono effettuarsi solo a compressore spento e per lavori di manutenzione.

1. Spegnere il compressore d'aria.

Avvertenza: Anche se il compressore non è in funzione, usare la massima cautela in quanto potrebbe rimettersi in moto in qualsiasi momento!

1. Staccare il cavo di alimentazione.
2. Aprire tutte le valvole di spurgo.
3. Aspettare che il compressore si raffreddi prima di iniziare la manutenzione.

Quadro Delle Operazioni Di Manutenzione
Interventi	Giornalieri	Settimanali	Mensili
Svuotare la condensa dal serbatoio (dai serbatoi) dell'aria	X
Revisionare in caso di rumore o vibrazioni strane	X
Revisionare che non ci siano fughe d'aria	X
Ispezionare il filtro dell'aria		X
Pulire esternamente il compressore		X
Revisionare la valvola di sicurezza			X

Localizzazione e soluzione delle avarie
Sintomo 1. Il motore non funziona e non rip arte.
Causa Probabile	Soluzione
Il cavo di alimentazione non è connesso.L'interruttore di motore/pressione è in posizione OFF (0) (spento).E' scattato l'interruttore di surriscaldamento.Fusibile bruciato o disgiuntore scattato.Filo metallico non corretto o cavo di prolunga non adatto.La pressione del serbatoio sorpassa la pressione di "attivazione" dell'interruttore di motore/pressione.La valvola di sicurezza nell'interruttore di motore/pressione non ha scarivcato la rpressione nella pompa.Difetto nel motore, nel condensatore del motore, nell'interruttore del motore/pressione o nella valvola di ritenzione.	Inserire il cavo nella presa con la messa a terra.Mettere l'interruttore in posizione ON (1) (acceso).Spegnere il compressore e attendere il raffreddamento del motore e verificare il disgiuntore di circuito del motore.Sostituire il fusibile o riattivare il disgiuntore di circuito. Provare l'amperaggio del fusibile Verificare se esistono situazioni di basso voltaggio Scollegare tutti gli altri artefatti elettrici dal circuito o far funzionare il compressore d'aria nel suo circuito di derivazione.Verificare il calibro corretto del filo e la lunghezza del cavo a pagina 10.Il motore si azionerà automaticamente quando la pressione del serbatoio diminuisce ad un livello più basso della pressione di "attivazione" dell'interruttore di motore/pressione.Purgare la conduzione muovendo l'interruttore in posizione OFF (0) (spento).Contattare il servizio clienti SENCO.
Sintomo 2. In posizione AVVIO/ARRESTO il motore continua a funzionare.
Causa Probabile	Soluzione
L'interruttore del motore/pressione non spegne il motore quando il compressore d'aria arriva alla pressione di "arresto" e la valvola di sicurezza si attiva.La dimensione del compressore non è corretta.	Mettere l'interruttore di motore/pressione in posizione OFF (0). se il motore non si spegne, staccare dalla presa il compressore d'aria. Se i contatti elettrici sono saldati insieme, sostituire l'interruttore di pressione.Limitare la pressione d'aria alla capacità del compressore. Usare uno strumento di dimensioni adeguate
Sintomo 3. L'aria continua a fuoriuscire dalla valvola di sicurezza dell'interruttore di motore/pressione dopo che il motore si è fermato.
Causa Probabile	Soluzione
La valvola di ritenzione è aperta.	Rimuovere, pulire o sostituire.
Sintomo 4. L'aria continua a fuoriuscire dalla valvola di sicurezza dell'interruttore del motore/pressione mentre il motore è in funzione.
Causa Probabile	Soluzione
Interruttore del motore/pressione difettoso.	Sostituirlo.
Sintomo 5. perdita d'aria dalla valvola di sicurezza.
Causa Probabile	Soluzione
Possibile valvola di sicurezza difettosa.	Attivare la valvola di sicurezza tirando l'anello. Se perde ancora, sostituirla.
Pressione eccessiva nel serbatoio.	Interruttore del motore/pressione difettoso. Sostituirlo.
Sintomo 6. Fughe di aria dagli accessori.
Causa Probabile	Soluzione
• Gli accessori non sono ben chiusi.	• Stringere meglio i punti in cui fuoriesce l'aria. Controllare con soluzione di acqua e sapone. Non stringere eccessivamente.
Sintomo 7. Fuga d'aria dal serbatoio d'aria.
Causa Probabile	Soluzione
• Serbatoio d'aria difettoso o ossidato.	• Il serbatoio deve essere sostituito. Non cercare di ripararlo! Non saldare, riparare od apportare modifiche.
Sintomo 8. Spiffero dal filtro di ingresso.
Causa Probabile	Soluzione
• Valvola (di lamina) di ingresso danneggiata.	• Contattare il servizio clienti SENCO.
Sintomo 9. Pressione insufficiente nella pompa pneumatica o nell'accessorio.
Causa Probabile	Soluzione
• La valvola del regolatore di pressione non è in posizione di pressione sufficiente o il regolatore di pressione è difettoso.	• Aggiustare la vite del regolatore di pressione in posizione corretta o sostituirla.
• Filtro di ingresso aria otturato.	• Pulirlo.
• Perdite d'aria.	• Verificare le possibili perdite e ripararle.
• Il compressore d'aria non è abbastanza grande per la quantità d'aria richiesta.	• Controllare la richiesta d'aria dell'accessorio. Se è maggiore dei CFM o della pressione fornita dal compressore, è necessario un compressore d'aria più potente.
Sintomo 10. Il compressore non produce aria a sufficienza.
Causa Probabile	Soluzione
• Filtro di ingresso otturato.	• Pulirlo.
• Valvola (di lamine) difettosa.	• Svuotare il serbatoio d'aria e verificare con le specifiche il tempo impiegato per il pompaggio. Se il tempo impegato è minore, rimuovere la testa della pompa e controllare la valvola, pulirla o sostituirla.
Sintomo 11. Umidità nell'aria di scarico.
Causa Probabile	Soluzione
• Condensa nel serbatoio causata da alto livello di umidità nell'atmosfera o dal fatto che il compressore non funziona abbastanza a lungo.	• Svuotare il serbatoio dopo ogni uso. Svuotare il serbatoio con frequenza qualora il clima sia umido e posizionare un filtro nel tubo dell'aria.

Specifiche compressore

N° del modello PCS1290
Motore Potenza massima (cv) 1HP
		Potenza di esercizio (cv) 0.72HP
		Potenza massima (kw) 0.75KW
		Potenza di esercizio (kw) 0.54KW
		Voltaggio (V) 230V
		Amperaggio 6 (Hz) 50Hz
		RPM
Pompa del compressore	Numero di cilindri	1
	Tappa di compressione	1
	Basamento	Alluminio
	Cuscinetti	Cilindrici
	Cilindro	Alluminio
	Valvole	Di lamina singola
	Testa	Alluminio
	Filtro	Inserito
Aggiustamento dell'interruttore motore/pressione	Pressione di disinserimento (bar)	8,6
	Pressione di inserimento (bar)	6,2
	Controlli	ON(1)/OFF(0)
Serbatoio d'aria	Capacità (l)	4
Resa	Spostamento d'aria (l/min)	90
	Pressione massima (bar) 8,6
	l/min @ 4 bar	54
	l/min @ 6 bar	46
	l/min @ 7 bar	38
	l/min @ Pressione massima	33
	Tempo di pompaggio: 0-max bar (s)	60
	I tempi di recupero: 7-max bar (s)	10
Uscita aria	Tipo di connettore	3-in-1 universal
	Numero di prese d'aria	1
	Dimensione presa d'aria (cm)	1/4"
Peso	Netto (Kg)	16,5
Dimensioni	Di base lunghezza x profondità x altezza LxWxH (cm)	40x30x32
Rumore	Livello potenza di suono misurato (dBA)	88
	Livello potenza di suono garantito (dBA)	90

Dichiarazione Di Conformità

La società	Senco Brands, BV.
indirizzo	Geurdeland 17E6673 DR Andelst, The Netherlands
conformemente alle seguenti direttive:2006/42/EC, 2014/30/EU, 2014/35/EU, 2000/14/EC2011/65/EU, 2005/88/EC, 2009/105/EC
dichiara sotto la propria esclusiva responsabilità che:
Modelli: PCS1290
è conforme ai requisiti essenziali di salute e sicurezza previsti dai seguenti documenti:
BS EN 1012-1:2010, EN ISO 14121-1:2007,EN 60204-1:2006+A1:2009, EN 286-1:1998
Firmato:	Peter van der Wei
Posizione:	Direttori
Luogo di emissione:	Senco Brands, BV.Geurdeland 17E6673 DR AndelstThe Netherlands
Edizione originale:	13 maggio, 2016

Compressore D'aria Elettrico

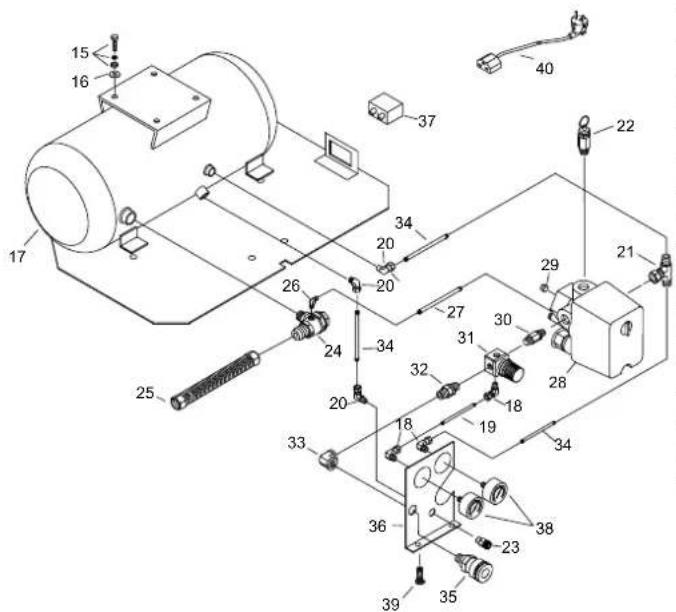

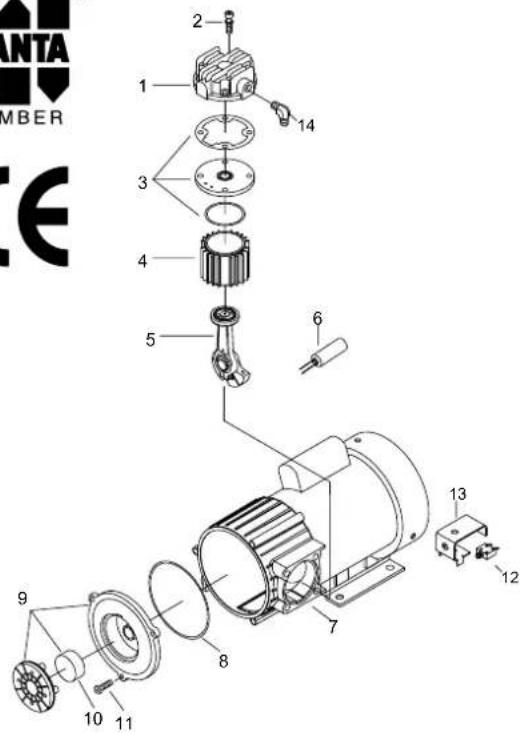

Parts Reference Guide
