MANUAL DE USUARIO PCS1290 Senco

Instrucciones de Empleo

(La Traducción de las Instrucciones Originales)

Medidas De Seguridad.... 133

Características Del Compresor.... 137

Preparación.... 139

Montaje Inicial.... 139

Emplazamiento 139

Sistema Eléctrico 139

Funcionamiento.... 140

Lista De Comprobación Antes De La Puesta En Marcha 140

Puesta En Marcha 140

Parada 140

Mantenimiento.... 140

Localización Y Solución De Averías 141

Especificaciones 143

Declaración De Conformidad 143

Garantía Limitada.... 144

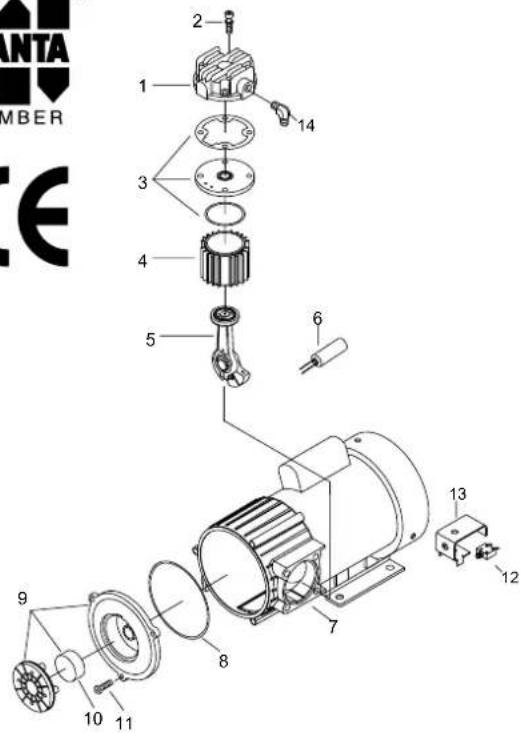

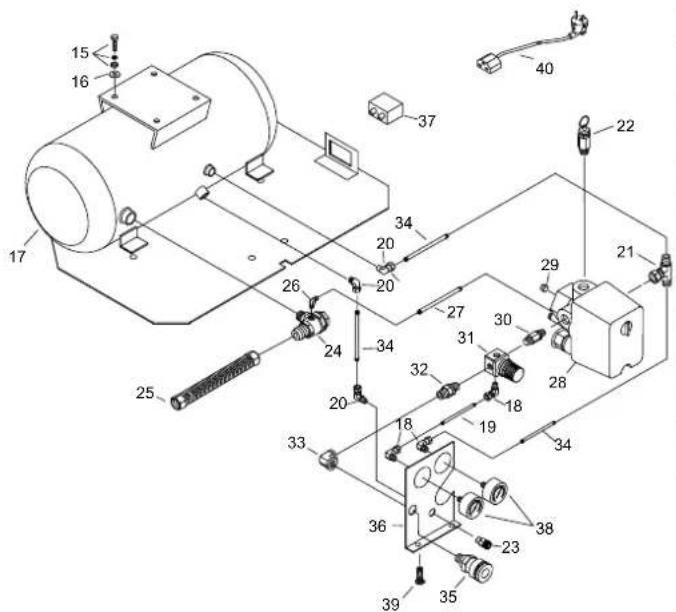

Parts Reference Guide.... 145

Introducción

¡Lo felicitamos por la compra de su nuevo compresor de aire SENCO®! Puede tener la seguridad de que su compresor de aire SENCO fue construidos con el más alto nivel de precisión y exactitud. Cada componente fue sometido a pruebas rigurosas por los técnicos para garantizar la calidad, duración y rendimiento de este compresor de aire.

Este manual del operador fue redactado para su beneficio. Al leer y respetar los sencillos pasos de seguridad, instalación, operación y mantenimiento descritos en este manual, disfrutará de muchos años de funcionamiento sin problemas de su nuevo compresor de aire SENCO. El contenido de este manual está basado en la información más reciente del producto disponible al momento de la publicación. El fabricante se reserva el derecho de hacer cambios en el precio, el color, los materiales, el equipo, las especificaciones o los modelos en cualquier momento sin previo aviso.

Aviso De Seguridad!

Un aviso de seguridad titulado "PELIGRO, ADVERTENCIA o ATENCIÓN" estará encuadrado en un "AVISO DE SEGURIDAD". Este encuadre se utiliza para designar y recalcar los avisos de seguridad que deben respetarse cuando se maneja este compresor de aire. Los avisos de seguridad van acompañados de "palabras de aviso" que designan el grado o nivel de la gravedad del riesgo. Las "palabras de aviso" que se utilizan en este manual son las siguientes:

Peligro:

Indica una situación inminentemente peligrosa que, si no se evita, RESULTARÁ en lesiones graves o muerte.

Avertencia: Indica una situación potencialmente peligrosa que, si no se evita, PODRÍA resultar en lesiones graves o muerte.

Atencion: Indica una situación potencialmente peligrosa que, si no se evita, PUEDE resultar en lesiones leves o moderadas o daño al compresor de aire.

Estos símbolos se usan para llamar la atención hacia artículos o procedimientos que podrían ser peligrosos para usted u otras personas que estén utilizando este equipo.

PROPORCIONE SIEMPRE UN EJEMPLAR DE ESTE MANUAL A TODA PERSONA QUE UTILICE ESTE EQUIPO.

ANTES DE MANEJAR ESTE COMPRESOR DE AIRE, LEA TODAS LAS INSTRUCCIONES EN ESTE MANUAL Y AQUELLAS SUMINISTRADAS POR LOS FABRICANTES DE LOS EQUIPOS SUPLEMENTARIOS, Y DESTAQUE ESPECIALMENTE LAS "MEDIDAS DE SEGURIDAD" PARA PREVENIR LA POSIBILIDAD DE LESIONES AL OPERADOR.

Inspección

Desembale el compresor de aire y anote el número de serie en el espacio más abajo provisto para ese fin. Inspeccione para ver si hay indicios de daños obvios u ocultos ocurridos durante el transporte. Antes de hacer funcionar el compresor de aire, asegúrese de reemplazar todas las piezas dañadas y reparar las averías mecánicas.

NÚMERO DE SERIE

Para consultas o comentarios, llame sin cargo a la línea de asistencia de SENCO: 1-800-543-4596 ó envíe e-mail a: [e-mail]

Por favor tenga la información siguiente a mano para todas las llamadas de servicio:

1. Número de modelo
2. Número de serie
3. Fecha y lugar de compra

Senco, 4270 Ivy Pointe Blvd., Cincinnati, OH 45245

Medidas De Seguridad

Lea Todas Las Medidas De Seguridad Antes De Usar El Compresor De Aire

Riesgo	Consecuencia Potencial	Prevención
Riesgo De Electrochoque O Electrocución	Si no se conecta a tierra correctamente el compresor de aire, podrían ocurrir lesiones graves o la muerte. Su compresor de aire es alimentado por electricidad y puede causar electrochoque o electrocución si no se usa debidamente.	Asegúrese de que el compresor de aire está enchufado a un tomacorriente correctamente conectado a tierra y que suministra el voltaje correcto y la protección adecuada mediante fusibles. Revise el cordón de alimentación para ver si hay indicios de aplastamiento, cortes o daños por calor. Reemplace el cordón defectuoso antes de usar el compresor.
	El cordón eléctrico puede causar electrochoque.	Mantenga todas las conexiones secas y elevadas del suelo. No deje que los cordones eléctricos queden en el agua o en una posición donde pudieran quedar en contacto con agua. No toque el enchufe con las manos mojadas.
	Puede ocurrir electrochoque si no se maneja correctamente el compresor de aire.	No tire del cordón eléctrico para desenchufarlo del tomacorriente. No maneje nunca el compresor de aire en condiciones mojadas o a la intemperie cuando está lloviendo. No maneje nunca el compresor de aire con los protectores o cubiertas fuera de lugar o dañados.Toda conexión de cableado o reparación eléctrica en este compresor de aire debe ser ejecutada por personal de servicio autorizado y de acuerdo con los códigos eléctricos nacionales y locales.
	Pueden ocurrir lesiones graves o la muerte si personas sin experiencia intentan hacer las reparaciones eléctricas.	Antes de abrir un caja de conexiones eléctricas, apague siempre el compresor de aire, descargue la presión y desenchufe el compresor de la fuente de alimentación. Deje que el compresor de aire se enfríe. Nunca dé por supuesto que puede trabajar sin peligro en el compresor de aire, simplemente por que no está funcionando. ¡Podría arrancar en cualquier momento

Medidas De Seguridad

Lea Todas Las Medidas De Seguridad Antes De Usar El Compresor De Aire

Riesgo	Consecuencia Potencial	Prevención
Riesgo De Explosion O Incendio	Las chispas eléctricas que ocurren normalmente en el motor y el interruptor de presión puede causar lesiones graves o la muerte.	Utilice siempre el compresor de aire en un lugar bien ventilado libre de vapores inflamables, polvo combustible, gases u otros materiales combustibles.Si está pulverizando con un material inflamable, sitúe el compresor de aire a por lo menos 6 meters de distancia de la zona de pulverización. (Es posible que se necesite una manguera adicional.)
	Pueden ocurrir graves lesiones si cualquiera de los orificios de venteo del compresor se obtura, causando el sobrecalentamiento e incendio del compresor de aire.	Nunca coloque objetos afirmados contra el compresor de aire o encima del mismo. Utilice el compresor de aire a por lo menos 30cm de distancia de la pared u obstrucción que pudiera restringir la ventilación adecuada.
Riesgo De Estallido	Pueden ocurrir lesiones graves o la muerte si el tanque de aire llegara a explotar por falta de mantenimiento adecuado.	Vacíe el tanque de aire diariamente o después de cada uso para evitar la acumulación de humedad en el tanque.Si el tanque comienza a perder aire, cámbielo inmediatamente. Nunca repare, suelde o haga modificaciones al tanque de aire o sus accesorios. Nunca cambie los ajustes de presión de fábrica.
	Pueden ocurrir lesiones graves a causa de una avería del compresor de aire o explosión de los accesorios por el uso de componentes, implementos o accesorios incorrectos.	Nunca sobrepase las capacidades máximas de presión admisibles dlos accesorios.Debido al calor extremo, no use tubería de plástico ni juntas estañosoldadas en el tubo de descarga.Nunca use el compresor de aire para inflar objetos pequeños de baja presión tales como juguetes.Todas las mangueras y guarniciones serán convenientes para el uso del sitio en la presión de funcionamiento máxima permitida del compresor portable.Utilice sólo recambios originales de SENCO para su compresor de aire.

Medidas De Seguridad

Lea Todas Las Medidas De Seguridad Antes De Usar El Compresor De Aire

Riesgo	Consecuencia Potencial	Prevención
Riesgo Para Las Vias Respiratorias	Podrían ocurrir lesiones graves o la muerte si se inhala el aire comprimido. El chorro de aire puede contener monóxido de carbono, vapores tóxicos o partículas sólidas.Los materiales aplicados con pulverizador tales como pintura, diluyentes de pintura, quitapinturas, insecticidas, matamalezas, etc. contienen vapores nocivos y venenos.	Nunca inhale el aire del compresor de aire ya sea directamente o a través un aparato respirador conectado al compresor de aire.Utilice el compresor de aire solamen un lugar bien ventilado. Siga tolas instrucciones de seguridad suministradas con los materiales qestá pulverizando. Es posible que tenga que usar un respirador cuantrabaje con ciertos materiales.
Riesgo De Quemaduras	Podrían ocurrir lesiones graves si se tocan las piezas metálicas al descubierto.Estas partes pueden permanecer calientes por algún tiempo después de apagar el compresor de aire.	No permita que ninguna parte de su cuerpo u otros materiales queden contacto con las piezas metálicas descubierto en el compresor de aire, motor o tubería.
Riesgo De Ser Golpeado Por Objetos Volantes	El chorro de aire comprimido puede dañar los tejidos blandos.	Use siempre gafas de seguridad Z87" e los "exigidas por OSHA para protegersojos contra los residuos volantes.Nunca dirija el chorro de aire contrcuerpo u otras personas o animales.Nunca deje el compresor de aire presurizado desatendido. Apague compresor de aire y descargue la presión antes de intentar hacer trabajos de mantenimiento, conectherramientas o accesorios.
Use Siempre Protección Para Los Ojos	Pueden ocurrir lesiones graves a causa de residuos sueltos lanzados a gran velocidad por el chorro de aire comprimido.	Manténgase siempre a una distancsegura de personas y animales mientras utiliza el compresor de aire.No traslade el compresor de aire mientras el tanque está presurizado. No intente mover el compresor de tirándolo de la manguera.

Medidas De Seguridad

Lea Todas Las Medidas De Seguridad Antes De Usar El Compresor De Aire

Riesgo	Consecuencia Potencial	Prevención
Riesgo DeLas Piezas En MovimientoCuidado: La UnidadPuede ArrancarSin Previo Aviso	Riesgo de ser lesionado por las piezas en movimiento. Este compresor de aire funciona automáticamente cuando el interruptor de presión está en la posición deON (1)/Auto (encendido/automático).	Apague siempre el compresor de cuando no esté en uso. Antes de hacer trabajos de mantenimiento, purgue la presión de la manguera aire y desenchufe el cordón eléctrdel tomacorriente. Todas las reparaciones del compresor de aire debe hacerlas una técnico de servicio autorizado. Nunca dé por supuesto que no es peligroso trabajar en el compresor de aire, simplemente porque no está funcionando. ¡Puede arrancar imprevistamente en cualquier momento!
Riesgo Por Negligencia	Riesgo de lesionarse debido al uso descuidado.	No lo utilice sin que tenga instaladlas cubiertas o protectores. Reemplace las cubiertas y los protectores antes de usar el compresor de aire.¡Nunca permita que niños o adolescentes usen este compresode aire!
Riesgo DeDañarEl Compresor De Aire	Riesgo de reparaciones importantes.	Manténgase alerta - preste atenciónlo que está haciendo.No use el compresor de aire cuanestá fatigado o ha tomado bebidas alcohólicas o drogas.Sepa cómo parar el compresor de aire. Aprenda bien el manejo de locontroles.No use el compresor de aire sin el filtro de aire.No use el compresor de aire en un ambiente corrosivo.Coloque siempre el compresor de aire en posición estable y segura para evitar que se caiga mientras está funcionando.Siga todas las instrucciones de mantenimiento presentadas en esmanual.

¡GUARDE ESTAS INSTRUCCIONES!

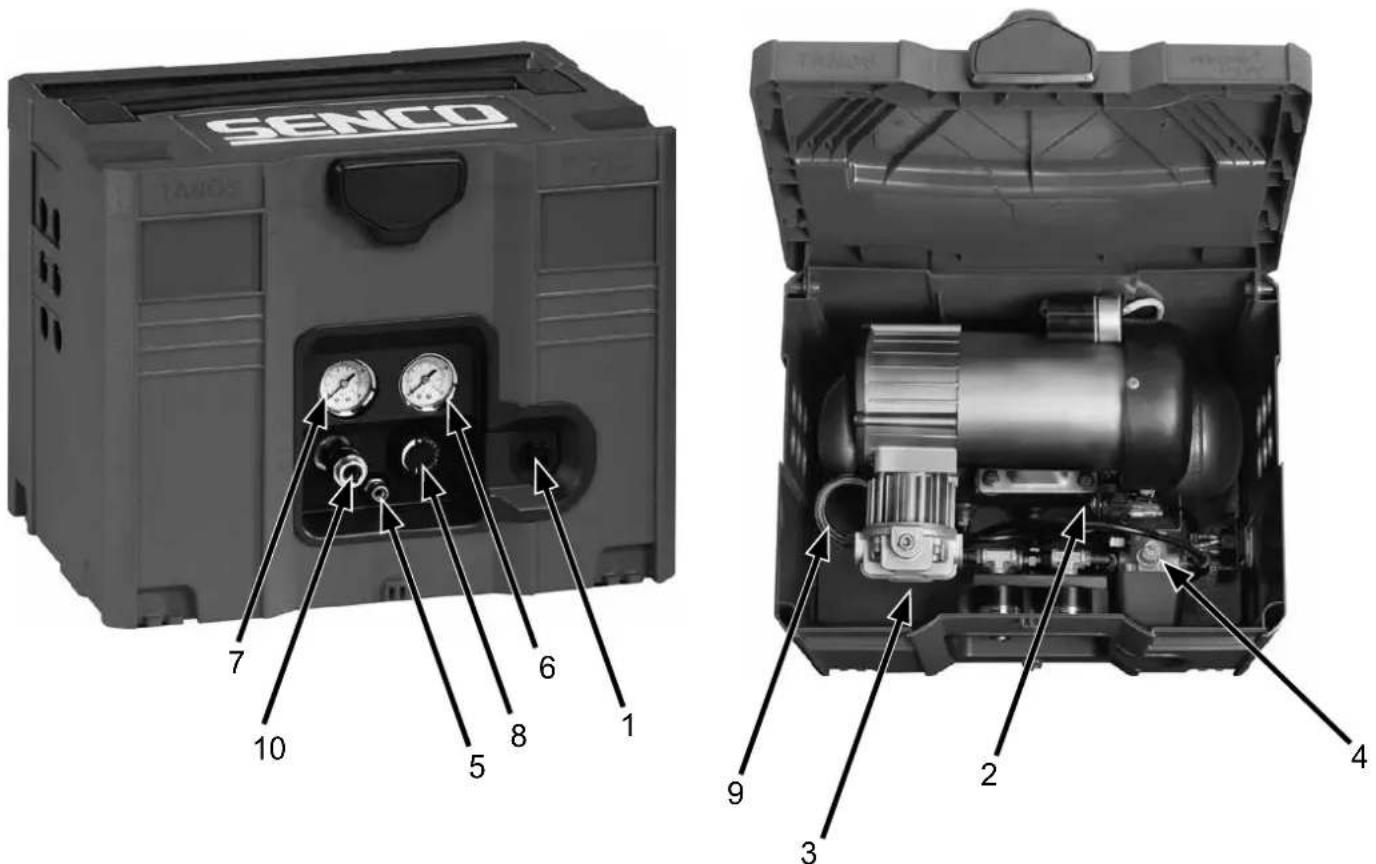

Características Del Compresor

1 Interruptor de motor/presión

2 Protector contra sobrecarga térmica/Reposición

3 Bomba del compresor de aire

4 Válvula de seguridad

5 Válvula de purga del tanque de aire

6 Manómetro del tanque

7 Manómetro de presión de salida

8 Regulador de presión

9 Tubo de descarga

10 Desacople rápido

E

Características Del Compresor

1) Interruptor Del Motor/Presión: Este interruptor se usa para arrancar o parar (apagar) el compresor de aire. Al moverlo a la posición ON (1) (encendido) se suministra alimentación automática al interruptor de presión lo que permitirá que el motor arranque cuando la presión del tanque de aire está por debajo de la presión de "activación" ajustada en fábrica. Cuando se coloca en la opción de ON (1) Option (arranque/parada), el interruptor de presión apaga el motor cuando la presión del tanque de aire llega a la presión de "desactivación" ajustada en fábrica. Para fines de seguridad, este interruptor también tiene una válvula de seguridad de presión ubicada en el costado del interruptor, diseñada para descargar automáticamente el aire comprimido del cabezal de la bomba del compresor y su tubo de descarga cuando el compresor llega a la presión de "desactivación" o se apaga el motor. Esto permite que el motor vuelva a arrancar libremente. Al mover el interruptor a la posición OFF (0) (apagado) se corta la alimentación al interruptor de presión y se apaga el compresor de aire.
2) Sobrecarga Del Motor: El motor tiene un disyuntor protector ubicado en la bomba. El consumo excesivo de amperaje causará el disparo del disyuntor para proteger al operador y motor. Reposicione el disyuntor oprimiendo el vástago de plástico negro hacia dentro de la caja. Reposicione el disyuntor si se ha disparado.
4) Bomba Del Compresor De Aire: Para comprimir el aire, el pistón sube y baja en el cilindro. En la carrera descendente, la válvula de admisión aspira aire del exterior mientras la válvula de escape permanece cerrada. En la carrera ascendente, el aire se comprime, la válvula de admisión de cierra y el aire comprimido es forzado al exterior a través de la válvula de escape al tubo de descarga, a través de la válvula de retención (antirretorno) y al interior del tanque de aire.
B) Válvula De Seguridad: Esta válvula está diseñada para evitar fallas en el sistema, descargando la presión del sistema cuando el aire comprimido llega a un nivel predeterminado. La válvula es preajustada por el fabricante y no debe modificarse de manera alguna. Para verificar si la válvula está funcionando correctamente, tire del anillo. Deberá escapar presión de aire. Al soltar el anillo, se reasentará.
8) Válvula De Purga Del Tanque De Aire: Esta válvula se usa para purgar la humedad del tanque (tanques) de aire después que se apaga el compresor de aire. ¡NUNCA intente abrir la válvula de purga cuando la presión en el tanque es superior a 0.7 bar! Para abrir la válvula de purga, gire la perilla en sentido contrario a las agujas del reloj. Incline el tanque para asegurarse que toda la condensación se vacía a través de la válvula.
6) Manómetro Del Tanque De Aire: Este manómetro indica la presión de aire de reserva en el tanque (tanques) de aire.
8) Manómetro De Presión De Salida: Este manómetro indica la presión de aire disponible en el lado de salida del regulador. Esta presión la controla el regulador y siempre es menor o igual que la presión del tanque de aire.
8) Regulador De Presión: La presión de aire proveniente del tanque de aire se controla mediante la perilla del regulador. Gire la perilla de regulación en sentido de las agujas del reloj para aumentar la presión de descarga, y en sentido contrario para disminuirla. Consulte el manual de instrucciones para el rango de presión recomendado.
99) Tubo De Descarga: Sírvase notar que el tubo de descarga está muy caliente. Superficies calientes - No quitar la cubierta. Temperaturas elevadas despues de un sustancial uso del mismo.

1. Lea las medidas de seguridad antes de montar el compresor de aire.

Emplazamiento

Atención

Para evitar dañar el compresor de aire, no lo incline más de 10" en sentido transversal o longitudinal.

1. Coloque el compresor de aire a una distancia de por lo menos 30cm de obstáculos que pudieran impedir la ventilación adecuada.

No coloque el compresor de aire en un lugar:

• Donde hay evidencia de fugas de aceite o gas.
• Donde puedan haber materiales o vapores de gas inflamables.

Advertencia

Podrían ocurrir graves lesiones o la muerte si las chispas eléctricas del interruptor del motor y presión llegaran a quedar en contacto con vapores inflamables, polvo combustible, gases u otros materiales combustibles. Cuando use el compresor de aire para pintar con pistola, colóquelo tan lejos como sea posible del lugar de trabajo, utilizando mangueras de aire adicionales en lugar de cordones eléctricos de extensión.

• Donde las temperaturas ambientales son inferiores a 0C o superiores a 40C.
• Donde existe la posibilidad de aspirar aire o agua extremadamente sucio al compresor.

Sistema Eléctrico

Peligro

La conexión incorrecta del equipo-conductor de conexión a tierra puede resultar en riesgo de electrochoque o electrocución. Ante cualquier duda respecto a la conexión a tierra del tomacorriente, consulte con un perito electricista o técnico de servicio. No use ningún tipo de adaptador con este producto. En caso de ser necesario reparar o reemplazar el cordón o enchufe, no conecte el alambre de tierra a ninguno de los terminales de bayoneta planos. El alambre con aislamiento de superficie exterior de color verde con o sin rayas amarillas, es el al ambre de tierra.

Advertencia

Este producto debe estar conectado a tierra. En el caso de ocurrir un malfuncionamiento o falla, la conexión a tierra proporciona un paso de menor resistencia para la corriente eléctrica con el fin de reducir el riesgo de electrochoque. Este producto está equipado con un cordón que tiene un conductor de conexión a tierra del equipo y un enchufe tipo conexión a tierra. El enchufe con conexión a tierra debe enchufarse a un tomacorriente correctamente instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas respectivos.

1. SENCO® NO RECOMIENDA EL USO DE CORDONES DE EXTENSIÓN, ya que esto puede crear pérdida de potencia y sobrecalentamiento del motor. Se recomienda el uso de una manguera de aire adicional en vez de un cordón de extensión. Si el uso de un cordón de extensión es inevitable, se deberá enchufar en un interruptor accionado por corriente de pérdida a tierra (GFCI) encontrado en las cajas de circuitos o receptáculos protegidos.

Cuando use un cordón de extensión, respete lo siguiente:

Longitud del cable	Calibre del alambre
Hasta 8 meters	12	AWG
Hasta 30 meters	10	AWG
Hasta 50 meters	8	AWG
Hasta 75 meters	6	AWG

Use solamente cordones de extensión de una capacidad eléctrica no inferior a la capacidad nominal del producto. No use cordones de extensión dañados. Examine el cordón de extensión antes de usarlo, y cámbielo si está dañado. No maltrate el cordón de extensión y no tire de él para desenchufarlo. Mantenga el cordón lejos del calor y los cantos agudos. Apague siempre el interruptor del compresor de aire antes de desenchufar el enchufe del tomacorriente.

Funcionamiento

Lista De Comprobación Antes De La Puesta En Marcha

1. Quite toda la humedad del tanque de aire del compresor. Descargue el exceso de presión con una herramienta neumática y después abra la válvula de purga ubicada en la parte inferior del tanque. Para reducir presión excesiva tire del anillo de seguridad de la válvula de purga o utilice una pistola de aire. Luego abra la válvula de purga situada en el fondo del tanque de aire. Ciérrela bien apretada después de purgar.

Advertencia: Riesgo de lesiones corporales. ¡NUNCA intente abrir la válvula de vaciado cuando la presión en el tanque es superior a 0.7 bar!

1. Asegúrese que el interruptor del motor del compresor de aire esté en la posición OFF (0) (apagado).
2. Asegúrese que todas las válvulas de seguridad estén funcionando correctamente.
3. Asegúrese que todos los protectores y cubiertas estén en su lugar y firmemente instalados.

Puesta En Marcha

1. Asegúrese que la palanca en la caja del interruptor de presión esté en la posición OFF(0) (apagado).
2. Enchufe el cordón de alimentación en un tomacorriente conectado a tierra.
3. Mueva la palanca en la caja del interruptor de presión a la posición ON (1) (automático).
4. Esto permitirá que el compresor de aire Arranque para aumentar la presión en los tanques de aire y que Pare cuando llega a la presión correcta. Cuando la presión disminuye con el uso, el compresor de aire Arranca para aumentar la presión nuevamente.
5. Ajuste la presión moviendo la perilla del regulador de presión en sentido contrario a las agujas del reloj para reducir la presión y en sentido de las agujas del reloj para aumentarla.
6. Si nota cualquier ruido o vibración fuera de lo normal, apague el compresor de aire y consulte la sección "Localización Y Solución De Averías."

Parada

1. Para apagar el compresor de aire, mueva la palanca en la caja del interruptor de presión a la posición OFF (0) (apagado). No apague NUNCA el compresor de aire desenchufándolo de la fuente de alimentación. Al hacerlo corre el riesgo de electrocutarse.
2. Purgue el aire del tanque, utilizando una llave neumática conectada al compresor o tirando del anillo de la válvula de seguridad.
3. Una vez que la presión en los tanques de aire indica menos de 0.7 bar, abra la válvula de vaciado, ubicada debajo de cada tanque, para vaciar la humedad.
4. Deje que el compresor de aire se enfríe.
5. Limpie el compresor con un trapo y guárdelo en un lugar seguro y no expuesto a congelación.

Mantenimiento

Lea el manual de instrucciones antes de efectuar trabajos de mantenimiento. Ejecute los procedimientos siguientes cuando pare el compresor de aire para mantenimiento o servicio.

1. Apague el compresor de aire.

Advertencia: Nunca suponga que no es peligroso trabajar en el compresor de aire simplemente porque no está funcionando. ¡Puede arrancar imprevistamente en cualquier momento!

1. Desconecte el cordón de la fuente de alimentación principal.
2. Abra todas las válvulas de purga.
3. Espere que el compresor de aire se enfríe antes de comenzar el mantenimiento.

Cuadro De Mantenimiento
Procedimiento	Diario	Semanal	Mensual
Vaciar la condensación del tanque (tanques) de aire	X
Revisar si hay ruidos o vibración fuera de lo común	X
Revisar si hay fugas de aire	X
Inspeccionar el filtro de aire		X
Limpiar el exterior del compresor		X
Revisar la válvula de seguridad			X

Localización Y Solución De Averías
Síntoma 1. El motor no funciona ni vuelve a arrancar.
Causa Probable	Solución
El cordón de alimentación no está enchufado.	Enchufar el cordón en un tomacorriente conectado a tierra.
El interruptor del motor/presión está en posición OFF (0) (apagado).	Mover el interruptor a la posición ON (1) (encendido).
El interruptor de sobrecarga térmica del motor se disparó.	Apagar el compresor, esperar hasta que el motor esté frío y después revisar el disyuntor de circuito del motor.
Fusible quemado o disyuntor de circuito disparado.	Cambiar el fusible o reactivar el disyuntor de circuito.
Alambre de calibre incorrecto o cordón de extensión de longitud incorrecta.	Comprobar el amperaje del fusible.
La presión del tanque de aire sobrepasa la presión de "activación" del interruptor del motor/presión.	Verificar si hay condiciones de bajo voltaje.Desconectar cualquier otro artefacto eléctrico del circuito o hacer funcionar el compresor de aire en su propio circuito derivado.
La válvula de seguridad en el interruptor del motor/presión no ha descargado la bomba.	Averigüe el calibre correcto del alambre y el largo presión en la de cable adecuado en el cuadro en la página 10.
Defecto en el motor, condensador del motor, interruptor del motor/presión, o válvula de retención.	El motor arrancará automáticamente cuando la presión del tanque de aire disminuye a menos de la presión de "activación" del interruptor del motor/presión.Purgar la conducción, moviendo el interruptor a la posición OFF (0) (apagado). Contactar al departamento de Atención al Cliente de Senco.
Síntoma 2. Cuando está en la opción Comenzar/Parar, el motor funciona continuamente.
Causa Probable	Solución
El interruptor del motor/presión no apaga el motor cuando el compresor de aire llega a la presión de "desactivación" y la válvula de seguridad se activa.	Mover el interruptor del motor/presión a la posición OFF (0). Si el motor no se apaga, desenchufar el compresor de aire. Si los contactos eléctricos están soldados juntos, reemplazar el interruptor de presión.
El tamaño del compresor es incorrecto.	Limitar la presión de aire a la capacidad del compresor. Usar ya sea una herramienta más pequeña o un compresor de mayor tamaño.
Síntoma 3. El aire continúa escapando por la válvula de seguridad del interruptor del motor /presión después que el motor se para.
Causa Probable	Solución
La válvula retención está abierta.	Retirar, limpiar o reemplazar.
Síntoma 4. El aire continúa escapando por la válvula de seguridad del interruptor del motor /presión mientras el motor está funcionando.
Causa Probable	Solución
Interruptor del motor/presión defectuoso.	Reemplazarlo.
Síntoma 5. Escape de aire por la válvula de seguridad.
Causa Probable	Solución
Posible válvula de seguridad defectuosa.	Activar manualmente la válvula de seguridad rando del anillo.
Exceso de presión en el tanque de aire.	Si todavía pierde, reemplazarla. Interruptor del motor/presión defectuoso. Reemplazarlo.
Síntoma 6. Fugas de aire en los accesorios.
Causa Probable	Solución
Los accesorios no están bien apretados.	Apretarlos donde se escuche escapar el aire. Probar los accesorios con una solución de agua jabonosa. No sobreapretar.
Síntoma 7. Fuga de aire en el tanque de aire.
Causa Probable	Solución
Tanque de aire defectuoso u oxidado.	Se debe reemplazar el tanque de aire. ¡No intentar reparar el tanque de aire! No soldar, reparar o hacer modificaciones.
Síntoma 8. Sale un chorro de aire por el filtro de admisión.
Causa Probable	Solución
Válvula (de lámina) de entrada dañada.	Contactar al departamento de Atención al Cliente SENCO.
Síntoma 9. Presión insuficiente en el implemento o herramienta neumática.
Causa Probable	Solución
La perilla del regulador de presión no está en la posición de presión bastante alta o el regulador de presión está defectuoso.	Ajustar la perilla del regulador de presión a la posición correcta o cambiarla.
Filtro de admisión de aire obturado.	Limpiarlo.
Fugas de aire.	Ver si hay fugas y repararlas.
El compresor de aire no es lo bastante grande para el aire requerido.	Verificar el requerimiento de aire del implemento. Si es mayor que suministro de presión o pulg3/min del compresor de aire, se necesita un compresor de mayor tamaño.
Síntoma 10. El compresor no produce suficiente aire.
Causa Probable	Solución
Filtro de admisión de aire obturado.	Limpiarla.
Válvula (de láminas) defectuosa.	Vaciar el tanque de aire y medir el tiempo de bombeo. Comparar con las especificaciones. Si es menor, retirar el cabezal de la bomba e inspeccionar la placa de válvula. Limpiar o reemplazar.
Síntoma 11. Hay humedad en el aire de descarga.
Causa Probable	Solución
Condensación en el tanque de aire causada por un alto nivel de humedad atmosférica, o se hace funcionar el compresor de aire lo suficiente.	Vaciar el tanque de aire después de cada uso. Vaciar el tanque de aire más frecuentemente en climas húmedos y colocar un filtro en el tubo de aire.

Especificaciones

N° de modelo PCS1290
Motor Potencia máxima (HP) 1HP
		Potencia de funcionamiento (HP) 0.72 HP
		Potencia máxima (kW) 0.75KW
		Potencia de funcionamiento (kW) 0.54KW
		Voltaje (V) 230V
		Frecuencia (Hz) 50Hz
		Rev/min. 2850
Bomba del compresor	Número de cilindros	1
	Etapa de compresión	1
	Cigüeñal	Aluminio
	Cojinetes	De bola
	Cilindro	Aluminio
	Válvulas	De láminas (reed) sencilla
	Cabezal	Aluminio
	Filtro	Inserto
Ajuste del interruptor del motor/presión	Desactivación (bar)	8,6
	Activación (bar)	6,2
	Controles	ON(1)/OFF(0)
Tanque de aire	Capacidad (l)	4
Rendimiento	Desplazamiento de aire (l/min)	90
	Presión máxima (bar)	8,6
	l/min @ 4 bar	54
	l/min @ 6 bar	46
	l/min @ 7 bar	38
	l/min @ maximum pressure	33
	Tiempo de bombeo: 0-max bar (s)	60
	Tiempo de recuperación: 7-max bar (s)	10
Salida de aire	Tipo de conector	3-in-1 universal
	Número de salidas de aire	1
	Dimensiones salida de aire (pulgadas)	1/4"
Peso	Neto (kg)	16,5
Dimensiones	Básico largo × ancho × alto (cm)	40x30x32
Ruido	Nivel de potencia acústica medido (dBA)	88
	Nivel de potencia acústica garantizado (dBA)	90

Declaración De Conformidad

Nosotros,	Senco Brands, BV.
dirección legal	Geurdeland 17E6673 DR Andelst, The Netherlands
y de acuerdo con la(s) directiva(s) siguiente(s):2006/42/EC, 2014/30/EU, 2014/35/EU, 2000/14/EC2011/65/EU, 2005/88/EC, 2009/105/EC
declaramos bajo nuestra entera responsabilidad que:
Modelo(s): PCS1290
se ajusta a los requisitos esenciales de salud y seguridad establecidos en los documentos siguientes:
BS EN 1012-1:2010, EN ISO 14121-1:2007,EN 60204-1:2006+A1:2009, EN 286-1:1998
Firmada por:	Peter van der Wel
Cargo:	Director
Procedencia delos documentos:	Senco Brands, BV.Geurdeland 17E6673 DR AndelstThe Netherlands
Emisión original:	13 mayo, 2016

Compresor De Aire Eléctrico

Parts Reference Guide
