GEBRUIKSAANWIJZING PCS1290 Senco

(Vertaling van de Oorspronkelijke Gebruiksaanwijzing)

Käyttöohjeet

Veiligheidswaarschuwingen 37

Compressorkenmerken 41

Voorbereiding 43

Eerste Instelling 43

Locatie 43

Elektriciteit 43

Bediening 44

Controlelijst Vóór Start 44

Opstarten 44

Uitschakelen 44

Onderhoud 44

Storingen Verhelpen 45

Specifications 47

Conformiteitsverklaring 47

Beperkte Garantie 48

Parts Reference Guide.... 49

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe SENCO®-luchtcompressor! U kunt er zeker van zijn dat uw SENCO-luchtcompressor met de grootst mogelijke precisie en nauwkeurigheid is geconstrueerd. Elk onderdeel is uitvoerig getest door technici om de kwaliteit, duurzaamheid en prestaties van deze luchtcompressor te kunnen waarborgen.

Deze gebruiksaanwijzing is voor uw gemak samengesteld. Door het lezen en opvolgen van de eenvoudige veiligheids-, installatie en bedienings- en onderhoudsstappen in deze handleiding kunt u jarenlang storingsvrij gebruik maken van uw nieuwe SENCO-luchtcompressor. De inhoud van deze handleiding is gebaseerd op de meest recente productinformatie ten tijde van de publicatie. De fabrikant behoudt zich het recht voor om zonder bericht vooraf op elk gewenst moment wijzigingen aan te brengen in prijs, kleur, materialen, apparatuur, specificaties of modellen.

Veiligheidsattentie!

Een veiligheidsattentie "GEVAAR, WAARSCHUWING of LET OP" is altijd omgeven door een "VEILIGHEIDSATTENTIEKADER."

Dit kader wordt gebruikt om veiligheidswaarschuwingen aan te duiden en te benadrukken die moeten worden opgevolgd tijdens het gebruik van deze luchtcompressor. Deze veiligheidswaarschuwingen worden vergezeld van "signaalwoorden" die de mate of de ernst van het gevaar aangeven. De "signaalwoorden" die in deze handleiding worden gebruikt, zijn als volgt::

Gevaar:

Geeft een dreigende, gevaarlijke situatie aan die, indien niet vermeden, ZAL resulteren in fataal of ernstig letsel.

Waarschuwing: Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, KAN resulteren in fataal of ernstig letsel.

Let Op: Dit symbool duidt op een mogelijk gevaarlijke situatie die, indien de instructies niet worden opgevolgd, licht of matig letsel of schade aan de luchtcompressor tot gevolg kan hebben.

De symbolen die links van deze paragraaf staan, zijn de "Veiligheidsattentiesymbolen."

Deze symbolen worden gebruikt om de aandacht te vestigen op items of procedures die gevaarlijk kunnen zijn voor u of andere personen die deze apparatuur gebruiken.

GEEF ALTIJD EEN EXEMPLAAR VAN DEZE HANDLEIDING AAN IEDEREEN DIE DEZE APPARATUUR GEBRUIKT. LEES ALLE AANWIJZINGEN IN DEZE HANDLEIDING EN EVENTUELE INSTRUCTIES DIE DOOR DE FABRIKANTEN VAN DE ONDERSTEUNENDE APPARATUUR WORDEN MEEGELEVERD, VOORDAT U DEZE LUCHTCOMPRESSOR GEBRUIKT EN WIJS MET NAME OP DE "VEILIGHEIDSWAARSCHUWINGEN" OM DE MOGELIJKHEID VAN PERSOONLIJK LETSEL VAN DE GEBRUIKER TE VOORKOMEN.

Inspectie

Pak de luchtcompressor uit en noteer het serienummer in de onderstaande ruimte. Controleer of er tekenen van zichtbare of verborgen transportschade zijn. Zorg ervoor dat alle beschadigde onderdelen vervangen worden en eventuele mechanische problemen worden gecorrigeerd voorafgaand aan het gebruik van de luchtcompressor.

Serienummer

Voor vragen of opmerkingen neemt u contact op met de gratis SENCO-actielijn: 1-800-543-4596 alleen VS of e-mail: [e-mail]

Houd de volgende informatie gereed voor alle servicegesprekken:

1. Modelnummer
2. Serienummer
3. Datum en plaats van aankoop

Senco, 4270 Ivy Pointe Blvd., Cincinnati, OH 45245

Veiligheidswaarschuwingen

Lees Alle Veiligheidswaarschuwingen Voordat De Luchtcompressor Wordt Gebruikt

Gevaar	Potentiële Gevolgen	Preventie
Risico Van Elektrische Schokken Of Elektrocutie	Wanneer de luchtcompressor niet juist geaard is, kan dit ernstig of fataal letsel tot gevolg hebben. Uw luchtcompressor wordt door elektriciteit gevoed en kan een elektrische schok of elektrocutie veroorzaken indien deze niet juist wordt gebruikt.	Controleer of de luchtcompressor oeen stopcontact is aangesloten dat op de juiste wijze geaard is, en dat voorziet in de juiste spanning en voldoende beveiliging via een zekering.
	Elektrische schokken kunnen worden veroorzaakt door het elektriciteitssnoer.	Controleer het netsnoer of dit niet beschadigd is door afknelling, scherpe voorwerpen of hitte. Vervang het defecte snoer voor gebruik.Houd alle aansluitingen droog en vrvan de grond. Voorkom dat de elektriciteitssnoeren in water liggen of in een dusdanige positie dat watehiermee in contact kan komen. Raade stekker niet aan met natte handen.Trek niet aan het elektriciteitssnoer om dstekker uit het stopcontact te trekken.
	Elektrische schokken kunnen worden veroorzaakt wanneer de luchtcompressor niet juist functioneert.	Gebruik de luchtcompressor nooit in vochtige omstandigheden of buitenshuis wanneer het regent.Gebruik de luchtcompressor nooit wanneer veiligheidskappen/afdichtingen verwijderd of beschadigd zijn.
	Ernstig of fataal letsel kan plaatsvinden wanneer elektrische reparaties uitgevoerd zijn door niet-gekwalificeerd personeel.	Eventuele elektrische bedradingswerkzaamheden of reparaties aan deze luchtcompressor moet worden uitgevoerd door geautoriseerd onderhoudspersoneel conform de landelijken regionale elektriciteitsnormen.Voordat een compartiment met elektrische onderdelen wordt geopend, altijd de luchtcompressor uitschakelen, ddruk verlagen en de stekker van luchtcompressor uit het stopcontact verwijderen. Laat de luchtcompressor afkoelen. Ga er nooit vanuit dat het veilig is om aan de luchtcompressor te werken omdat deze niet ingeschakeld is. Deze kan elk moment inschakelen!

Veiligheidswaarschuwingen

Lees Alle Veiligheidswaarschuwingen Voordat De Luchtcompressor Wordt Gebruikt

Gevaar	Potentiële Gevolgen	Preventie
Risico VanExplosie Of Brand	Ernstig of fataal letsel kan veroorzaakt worden door normale elektrische vonken in de motor en de drukschakelaar.	Gebruik een luchtcompressor altijd een goed geventileerde ruimte vrij vontvlambare dampen, explosief stof, gas of andere explosieve materialenan.Wanneer ontvlambare materialen worden gespoten, plaats de luchtcompressor dan tenminste 6 meter verwijderd van het spuitgebie(Wellicht is een extra slang noodzakelijk.)
	Ernstig letsel kan worden veroorzaakt wanneer de ventilatieopeningen in de luchtcompressor geblokkeerd zijn, waardoor de luchtcompressor oververhit raakt en vlam kan vatten.	Plaats nooit voorwerpen tegen of op de luchtcompressor. Plaats de luchtcompressor voor gebruik altijd minimaal 30 cm van muren of hindernissen die de juiste ventilatie kunnen beperken.
Risico VanBarsten	Ernstig of fataal letsel kan worden veroorzaakt door een explosie van de luchttanks wanneer luchttanks niet correct onderhouden zijn.	Tap de luchttank dagelijks af of na egebruik om vochtophoping in de luchttank te voorkomen.Als de luchttank gaat lekken, dient u dezonmiddellijk te vervangen. Probeer de luchttank nooit te repareren of te lassen probeer de luchttank en diens randapparaten nooit aan te passen.Verander nooit de fabrieksinstelwaarden voor de druk.
	Ernstig of fataal letsel kan worden veroorzaakt door een storing in de luchtcompressor of exploderende accessoires wanneer onjuiste systeemonderdelen, randapparaten of accessoires worden gebruikt.	Overschrijdt nooit de door de fabrikant aangegeven maximum toegestane drukwaarden voor de randapparaten.Gebruik vanwege de extreme hitte nooit kunststof pijpen of met tin gesoldeerde koppelingen voor een afvoerleiding.Gebruik de luchtcompressor nooit okleine voorwerpen met een lage druzoals speelgoed, op te pompen.Alle slangen en hulpstukken zullen geschikt zijn voor plaats gebruik aan het maximaal toelaatbaar werking van druk van de draagbare compressor.Gebruik uitsluitend originele SENCO reserveonderdelen als u uw perspomp wilt repareren.

Veiligheidswaarschuwingen

Lees Alle Veiligheidswaarschuwingen Voordat De Luchtcompressor Wordt Gebruikt

Gevaar	Potentiële Gevolgen	Preventie
Risico Voor Ademhaling	Het inhaleren van perslucht kan ernstig of fataal letsel tot gevolg hebben. De luchtstroom kan koolmonoxide, giftige dampen of vaste deeltjes bevatten.Sputmaterialen, zoals verf/lak, verfverdunners, verfverwijderaars, insecticiden, onkruidbestrijdingsmiddelen, enz. bevatten schadelijke dampen en giffen.	Adem nooit lucht in van de luchtcompressor dat rechtstreeks of via een ademapparaat dat op de luchtcompressor is aangesloten, wordt aangevoerd.Gebruik de luchtcompressor alleen in een goed geventileerde ruimte. Volg alle veiligheidsaanwijzingen die bij de materialen worden geleverd die u gaat spuiten. Bij het gebruik van sommige materialen is het dragen van een ademhalingsapparaat noodzakelijk.
Risico Van Brandwonden	Het aanraken van blootliggende metalen onderdelen kan ernstig letsel veroorzaken. Deze delen kunnen lange tijd heet blijven na uitschakeling van de luchtcompressor.	Voorkom dat lichaamsdelen of andere materialen in contact komen met blootliggende metalen delen vade luchtcompressor, onderdelen voor motor en leidingen.
Risico Van Rondvliegende Voorwerpen	Zacht weefsel kan beschadigd worden door de persluchtstroom.	Draag altijd een veiligheidsbril die voldoet aan de van toepassing zijndArbo-normen om de ogen tegen rondvliegend vuil te beschermen.Richt de luchtstroom nooit op lichaamsdelen, andere personen of dieren.Laat een luchtcompressor onder druk nooit zonder toezicht. Schakel de luchtcompressor uit en verlaag ddruk voordat onderhoud wordt uitgevoerd of gereedschappen of accessoires worden aangesloten.
Draag Altijd Oogbescherming	Los vuil dat met hoge snelheid door de persluchtstroom wordt weggeslingerd, kan ernstig letsel veroorzaken.	Zorg altijd voor een veilige afstand tot mensen en dieren wanneer de luchtcompressor wordt gebruikt.Verplaats de luchtcompressor niet wanneer de luchttank onder druk staat. Probeer de luchtcompressor niet te verplaatsen door aan de slang te trekken

Veiligheidswaarschuwingen

Lees Alle Veiligheidswaarschuwingen Voordat De Luchtcompressor Wordt Gebruikt

Gevaar	Potentiële Gevolgen	Preventie
Risico VanBewegende OnderdelenPas Op: Apparaat KanZomaar Starten	Risico van lichamelijk letsel door bewegende onderdelen. Deze luchtcompressor schakelt automatisch in wanneer de drukschakelaar in de stand ON (1)/Auto staat.	Schakel de luchtcompressor altijd wanneer deze niet wordt gebruikt. Verlaag de druk in de luchtslang en trek de stekker uit het stopcontact voordat u onderhoud gaat uitvoereAlle reparaties aan de luchtcompressor moeten worden uitgevoerd door geautoriseerd onderhoudspersoneel. Ga er nooit vanuit dat het veilig is om aan de luchtcompressor te werken omdat deze niet in bedrijf is. Deze kan elk moment inschakelen!Niet gebruiken zonder veiligheidsafdichtingen/kappen. Vervang beschadigde afdichtingen/kappen voordat de luchtcompressor wordt gebruikt.
Risico Van Nalatigheid	Risico van letsel door nalatig gebruik.	Laat kinderen of jongeren nooit deluchtcompressor bedienen!Blijf alert - let op wat u doet. Gebrude luchtcompressor niet wanneer u moe bent of onder invloed van alcohol of medicijnen.Weet hoe u de luchtcompressor moet stoppen. Zorg dat u voldoendvertrouwd bent met de besturingselementen.
Risico Van Luchtcompressor Schade	Risico van grote reparatie.	Gebruik de luchtcompressor niet zonder een luchtfilter.Gebruik de luchtcompressor niet in een corrosieve omgeving.Gebruik de luchtcompressor altijd ieen stabiele, veilige positie om te voorkomen dat de luchtcompressor omvalt.Volg alle onderhoudsinstructies diedeze handleiding vermeld staan.

! BEWAAR DEZE INSTRUCTIES !

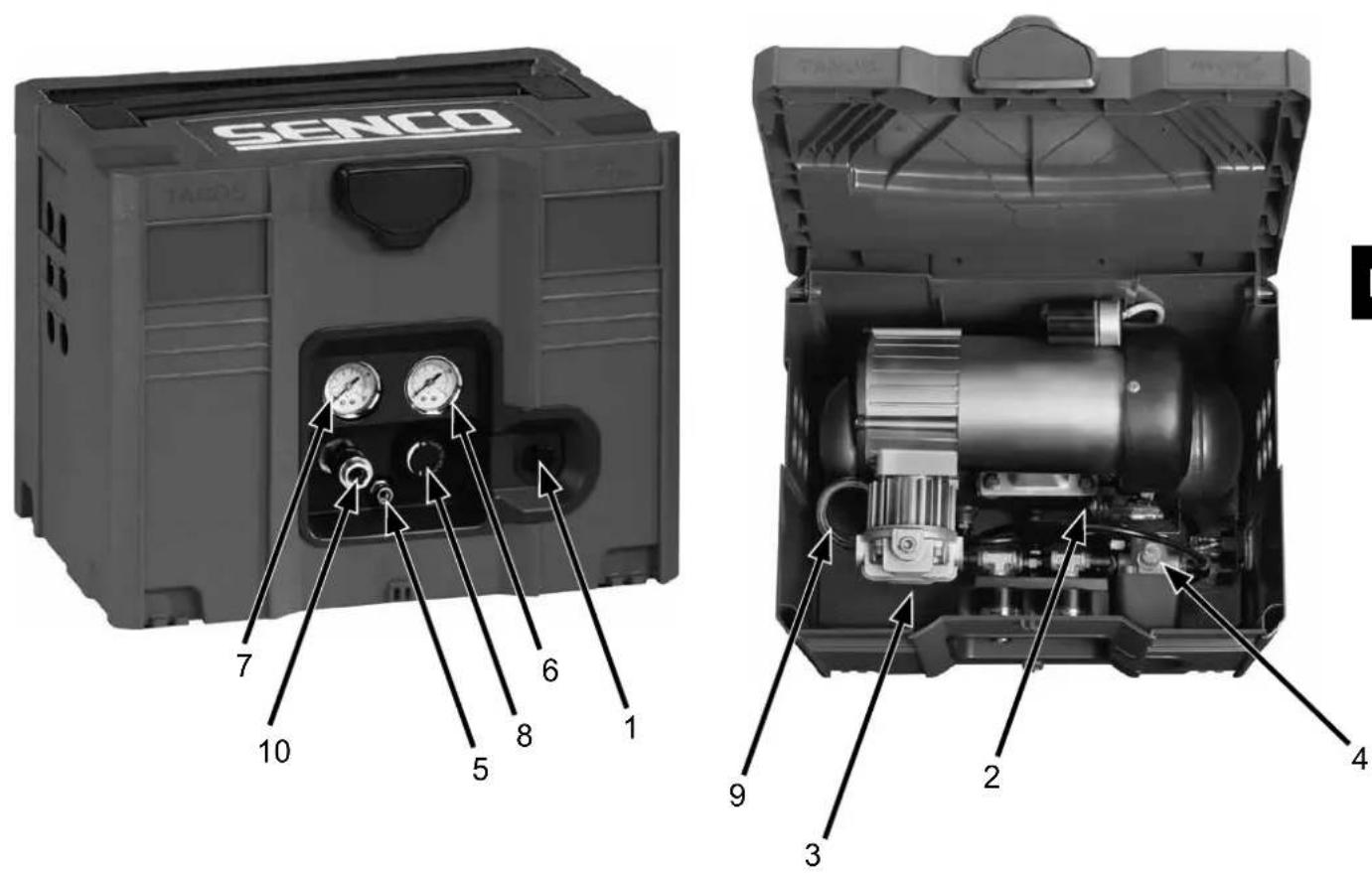

Compressorkenmerken

1 Motor/drukschakelaar

2 Thermische overbelasting / Reset

3 Luchtcompressorpomp

4 Veiligheidsontlastingsklep

5 Aftapklep luchttank

6 Tankdrukmeter

7 Utlaatdrukmeter

8 Drukregelaar

9 Afvoerleiding

10 Snelkoppeling

Compressorkenmerken

1) Motor/Drukschakelaar: Deze schakelaar wordt gebruikt om de luchtcompressor te starten en te stoppen. Door de schakelaar in de stand ON (1) te plaatsen, wordt er automatisch spanning naar de drukschakelaar gevoerd waarmee de motor kan worden gestart wanneer de druk in de luchttank daalt tot beneden de fabrieksmatig ingestelde inschakeldruk. In de stand ON (1) stopt de drukschakelaar de motor wanneer de druk in de luchttank de fabrieksmatig ingestelde uitschakeldruk bereikt. Als veiligheidsvoorziening beschikt deze schakelaar ook over een drukregelklep die zich aan de zijde van de schakelaar bevindt en die ontworpen is om automatisch de perslucht af te laten uit de pompkop van de luchtcompressor en diens afvoerleiding wanneer de luchtcompressor de uitschakeldruk bereikt of wordt uitgeschakeld. Hierdoor kan de motor normaal opnieuw starten. Door de schakelaar in de stand OFF (0) te plaatsen, wordt de spanning naar de drukschakelaar onderbroken en stopt de luchtcompressor.
2) Overbelasting Van De Motor: De motor heeft een veiligheidsvoorziening op de pomp. Als er overmatig veel stroom op staat wordt alles uitgeschakeld, ter bescherming van de motor en degene die hem bedient. Deze veiligheidsschakelaar kan opnieuw worden ingeschakeld door de zwarte plastic knop in te drukken. Doe dit als deze omhoog is gekomen.
4) Luchtcompressorpomp: Om de lucht samen te persen, beweegt de zuiger omhoog en omlaag in de cilinder. Tijdens de slag omlaag wordt de lucht via de luchtinlaatklep naar binnen gezogen terwijl de uitlaatklep gesloten blijft. Tijdens de slag omhoog wordt de lucht samengeperst, de inlaatklep wordt gesloten en perslucht wordt naar buiten geperst via de uitlaatklep, in de afvoerleiding, via de keerklep in de luchttank.
5) Veiligheidsontlastingsklep: Deze klep is ontwikkeld om systeemstoringen te voorkomen door de druk in het systeem te verlagen wanneer de perslucht een vooraf ingesteld niveau bereikt. De klep is vooraf ingesteld door de fabrikant en mag op geen enkele wijze worden aangepast. Om de juiste werking van de klep te controleren, trekt u aan de ring. De perslucht moet ontsnappen. Wanneer de ring wordt losgelaten, sluit de klep weer.
5) Aft apklep Luchttank: De aftapklep wordt gebruikt om vocht uit de luchttank(s) te verwijderen nadat de luchtcompressor uitgeschakeld is. Probeer NOOIT de aftapklep te openen wanneer de luchtdruk in de luchttank 0.7 bar of meer is! Om de aftapklep te openen, draait u de knop linksom. Kantel de tank om er zeker van te zijn dat alle condensatie via de klep wordt afgetapt.
7) Luchttankdrukmeter: De luchttankdrukmeter geeft de reserveluchtdruk in de luchttank(s) aan.
87) Uitlaatdrukmeter: De uitlaatdrukmeter geeft de luchtdruk aan die beschikbaar is aan de uitlaatzijde van de drukregelaar. Deze druk wordt geregeld door de drukregelaar en is altijd minder of gelijk aan de luchttankdruk.
9) Drukregelaar: De luchtdruk van de luchttank wordt geregeld met de regelknop. Draai de drukregelaarknop rechtsom om de uitlaatdruk te vergroten en linksom om de uitlaatdruk te verkleinen. Volg de aanwijzingen om het apparaat te gebruiken, met de aanbevolen minimale en maximale druk.
19) Afvoerleiding: Let op: de afvoerleiding is zeer heet. HEET! Verwijder de bescherming niet. Hoge temperaturen na langdurig gebruik.

1. Lees de veiligheidswaarschuwingen voordat u de luchtcompressor instelt.

Locatie

Let Op

Om schade aan de luchtcompressor te voorkomen, mag de luchtcompressor niet meer dan 10 overdwars of in de lengte worden gekanteld.

1. Plaats de luchtcompressor minimaal 30 cm van hindernissen die de juiste ventilatie kunnen verhinderen.

Plaats de luchtcompressor niet in een van de volgende ruimten:

• Waar aanwijzingen zijn voor olie- of gaslekken.
• Waar brandbare gasdampen of materialen aanwezig kunnen zijn.

Waarschuwing

Ernstig of fataal letsel kan worden veroorzaakt wanneer elektrische vonken van motor en drukschakelaar in contact komen met brandbare dampen, explosief stof, gassen of andere explosieve materialen. Wanneer de luchtcompressor wordt gebruikt voor het spuiten van lak, plaats de luchtcompressor dan zo ver mogelijk verwijderd van het werkgebied als mogelijk is, zo nodig met behulp van extra luchtslangen in plaats van verlengsnoeren.

• Waar de luchttemperatuur lager is dan 0C of hoger is dan 40C.
• Waar zeer vuile lucht of water in de luchtcompressor kan worden gezogen.

Elektriciteit

GEVAAR

Onjuiste aansluiting van de aardingsaansluiting van de apparatuur kan resulteren in risico van schokken of elektrocutie. Neem contact op met een gekwalificeerde elektromonteur of onderhoudspersoneel wanneer u twijfelt of het stopcontact wel juist geaard is. Gebruik geen enkel type adapter met dit product. Wanneer reparatie of vervanging van het snoer of de stekker noodzakelijk is, sluit de aardingsdraad dan niet aan op een van de twee stekkerpennen. De draad met de groen/geel gestreepte of groene isolatie is de aardingsdraad.

Waarschuwing

Dit product moet worden geaard. Wanneer er een storing of een defect is, biedt de aarding een verbinding met de minste weerstand voor de elektrische stroom om het risico van een elektrische schok te verkleinen. Dit product is voorzien van een snoer dat voorzien is van een stekker met randaarde. De stekker moet in een geschikt stopcontact worden aangesloten dat op de juiste wijze geïnstalleerd en geaard is conform de plaatselijke voorschriften en richtlijnen.

1. SENCO® RAADT HET GEBRUIK VAN VERLENGSNOEREN AF omdat deze spanningsverlies en oververhitting van de motor kunnen veroorzaken. Het gebruik van een extra luchtslang heeft de voorkeur boven een verlengsnoer. Wanneer het gebruik van een verlengsnoer onvermijdelijk is, moet deze worden aangesloten op een stroomkring met aardlekschakelaar (in de zekeringenkast) of een stopcontact met randaarde.

Bij gebruik van een verlengsnoer, dient u het volgende in acht te nemen:

Kabellengte	Draaddoorsnede
Tot 7,5 meters	2,05	mm
Tot 30 meters	2,59	mm
Tot 50 meters	3,26	mm
Tot 75 meters	4,11	mm

Gebruik alleen verlengsnoeren waarvan de elektrische belasting tenminste gelijk is aan die van het product. Gebruik geen beschadigde verlengsnoeren. Controleer het verlengsnoer voor gebruik en vervang het indien het beschadigd is. Mishandel een verlengsnoer niet en trek niet aan snoeren om stekkers uit stopcontacten te verwijderen. Houd het snoer uit de buurt van hitte en scherpe randen. Zet de schakelaar van de luchtcompressor altijd in de uit-stand voordat u de stekker uit het stopcontact verwijderd.

Bediening

Controlelijst Vóór Start

1. Verwijder eventueel vocht uit de luchttank van de luchtcompressor. Verwijder overtollige druk met een persluchtgereedschap, open vervolgens de aftapklep van de luchttank aan de onderzijde van de luchttank. Laat overmatige druk ontsnappen door te trekken aan het veiligheidsventiel, of met een ventileergereedschap. Open daarna pas het afvoerventiel aan de onderkant van de tank. Na aftappen stevig sluiten.

Waarschuwing:: Risico van lichamelijk letsel. Probeer NOOIT de aftapklep te openen wanneer de luchtdruk in de luchttank 0.7 bar of meer is!!

1. Zorg ervoor dat motorschakelaar van de luchtcompressor in de stand OFF (0) staat.
2. Controleer of alle veiligheidskleppen juist werken.
3. Controleer of alle veiligheidskappen en -afdichtingen aanwezig zijn en stevig vastzitten.

Opstarten

1. Controleer of de schakelhendel op de drukschakelaarkast in de stand OFF (0) staat.
2. Steek de stekker van het netsnoer in een geaard stopcontact.
3. Plaats de schakelhendel op de drukschakelaarkast in de stand ON (1).
4. Met Start kan de luchtcompressor de druk in de luchttanks verhogen en met Stop wordt het verhogen van de druk gestopt wanneer het juiste drukniveau bereikt is. Wanneer de druk tijdens het gebruik daalt, zal de luchtcompressor met Start de druk opnieuw verhogen.
5. Stel de druk in door de drukregelaarknop linksom te draaien voor een lagere druk en rechtsom voor een hogere druk.
6. Wanneer u ongebruikelijke geluiden hoort of trillingen voelt, stopt u de luchtcompressor en raadpleegt u "Storingen Verhelpen."

Uitschakelen

1. Om de luchtcompressor te stoppen, plaatst u de schakelhendel van de drukschakelaarkast in de stand OFF (0). Stop de luchtcompressor NOOIT door de stekker ervan uit het stopcontact te trekken. Dit kan resulteren in risico van elektrocutie.
2. Laat de lucht af van de luchttank door lucht met een aangesloten persluchtapparaat af te blazen of door aan de ring van de veiligheidsontlastingsklep te trekken.
3. Zodra de druk in de luchttanks gedaald is tot minder dan 0.7 bar, opent u de aftapklep onder elke luchttank om eventueel vocht af te tappen.
4. Laat de luchtcompressor afkoelen.
5. Veeg luchtcompressor schoon en berg het apparaat op in een veilige, vorstvrije ruimte.

Onderhoud

Lees de gebruiksaanwijzing voordat u onderhoud gaat uitvoeren. De onderstaande procedures moeten worden uitgevoerd wanneer de luchtcompressor wordt gestopt voor onderhoud of service.

1. Schakel de luchtcompressor uit.

Waarschuwing: Ga er nooit vanuit dat het veilig is om aan de luchtcompressor te werken omdat deze niet in bedrijf is. Deze kan elk moment inschakelen!

1. Trek de stekker van het netsnoer uit het stopcontact.
2. Open alle aftapkleppen.
3. Wacht tot de luchtcompressor afgekoeld is, voordat u aan de service begint.

Onderhoudsoverzicht
Procedure	Dagelijks	Wekelijks	Maandelijks
Condensatie van luchttank(s) aftappen	X
Ongebruikelijke geluiden/trillingen controleren	X
Luchtlekkages controleren	X
Luchtfilter inspecteren		X
Buitenkant van de compressor schoonmaken		X
Veiligheidsontlastingsklep controleren			X

Storingen Verhelpen
Symptoom 1. Motor draait niet of kan niet o pnieuw worden gestart.
Mogelijke Oorzaak	Remedie
Stekker van netsnoer niet in het stopcontact.	Steek de stekker van het netsnoer in een geaard stopcontact.
Motor/drukschakelaar in stand OFF (0).	Zet de schakelaar in de stand ON (1).
Thermische overbelastingsschakelaar van de motor geactiveerd.	Schakel de luchtcompressor uit, wacht tot de motor is afgekoeld, controleer vervolgens de stroomonderbreker van de motor.
Zekering gesmolten of aardlekschakelaar geactiveerd.	Vervang de zekering of schakel de stroomonderbreker weer in. Controleer de juiste stroomsterkte van de zekering. Controleer of de spanning te laag is. Schakel eventuele andere elektrische apparaten binnen de stroomkring uit, of sluit de luchtcompressor aan op diens eigen stroomkring.
Verkeerde draaddoorsnede of verkeerde lengte verlengsnoer.	Controleer het overzicht op pagina 10 voor de juiste draaddoorsnede en snoerlengte.
Druk luchttank groter dan "inschakel"-druk motor/drukschakelaar.	Motor start automatisch, wanneer de druk in de luchttank daalt tot beneden de "inschakel"-druk van de motor/drukschakelaar.
Drukregelklep op de motor/drukschakelaar heeft de druk in de pompkop niet verlaagd.	Ontlucht de leiding door de schakelaar in de stand OFF (0) te plaatsen.
Defecte motor, motorcondensator, motor/drukschakelaar of ontlastingsklep.	Neem contact op met de klantenservice van Senco.
Symptoom 2. In de stand Start/Stop draait de motor continu.
Mogelijke Oorzaak	Remedie
Motor/drukschakelaar schakelt de motor niet uit wanneer de luchtcompressor de "uitschakel"-druk bereikt en veiligheidsontlastingklep wordt ingeschakeld.	Zet de motor/drukschakelaar in de stand OFF (0). Wanneer de motor niet uitschakelt, trekt u de stekker van de luchtcompressor uit het stopcontact. Wanneer de elektrische contactpunten aan elkaar gesmolten zijn, vervangt u de drukschakelaar.
Het vermogen van de luchtcompressor is niet juist berekend.	Beperk de luchtdruk tot de capaciteit van de luchtcompressor. Gebruik een kleiner persluchtapparaat of een grotere luchtcompressor.
Symptoom 3. Lucht blijft lekken bij de regelklep van de motor/drukschakelaar nadat de motor gestopt is.
Mogelijke Oorzaak	Remedie
De ontlastingsklep klemt in de geopende stand	Verwijderen, schoonmaken of vervangen
Symptoom 4. Lucht blijft lekken bij de regelklep van de motor/drukschakelaar terwijl de motor draait.
Mogelijke Oorzaak	Remedie
Defecte motor/drukschakelaar	Vervangen
Symptoom 5. Lucht lekt bij de veiligheidsontlastingsklep.
Mogelijke Oorzaak	Remedie
Mogelijk defecte veiligheidsontlastingsklep.	Bedien de veiligheidsontlastingsklep handmatig door aan de ring te trekken.
Te hoge druk in de luchttank.	Wanneer de klep nog steeds lekt, moet deze worden vervangen. Defecte motor/drukschakelaar. Vervangen.
Symptoom 6. Lucht lekt bij de fittingen.
Mogelijke Oorzaak	Remedie
Fittingen zijn niet vast genoeg aangedraaid	Haal de fittingen aan waar hoorbaar is dat er lucht ontsnapt. Controleer de fittingen met een sopje. Draai ze niet te vast
Symptoom 7. Luchtlek in de luchttank.
Mogelijke Oorzaak	Remedie
Defecte of roestende luchttank	Luchttank moet worden vervangen. Probeer een luchttank niet te repareren! Niet lassen, repareren of modificeren
Symptoom 8. Lucht ontsnapt via inlaatfilter.
Mogelijke Oorzaak	Remedie
Beschadigde inlaatklep.	Neem contact op met de klantenservice van Senco.
Symptom 9: Voor lage druk van de lucht gereedschappen of accessoires.
Mogelijke Oorzaak	Remedie
Drukregelaarknop niet ingesteld op een druk die hoog genoeg is, of een defecte drukregelaar.	Stel de drukregelaarknop in op de juiste instelling of vervang deze.
Verstopt luchtinlaatfilter. Schoonmaken.
Lucht lekt. Controleer op lekken en repareer.
Luchtcompressor niet groot genoeg voor vereiste luchtdruk.	Controleer de vereiste luchtdruk voor de accessoire. Wanneer deze hoger is dan het debiet (m3/min) of de geleverde luchtdruk van de luchtcompressor, dan heeft u een grotere luchtcompressor nodig.
Symptoom 10. Luchtcompressor genereert onvoldoende luchtdruk.
Mogelijke Oorzaak	Remedie
Verstopt luchtinlaatfilter.	Schoonmaken.
Defecte (reed)klep.	Tap de luchttank af en meet de pomptijd. Vergelijk deze met de specificaties. Indien lager, dient u de pompkop te verwijderen en de klepplaat te controleren, reinigen of te vervangen.
Symptoom 11. Vocht in uitlaatlucht.
Mogelijke Oorzaak	Remedie
Condensatie in de luchttank veroorzaakt door een hoge luchtvochtigheid of luchtcompressor heeft niet lang genoeg gedraaid	Tap luchttank na elk gebruik af. Tap luchttank vaker af bij vochtig weer en gebruik een filter in de luchtleiding.

Specifications

Model-Nr. PCS1290
Motor Piekvermogen	(pk) 1HP
	Vermogen (pk) 0.72HP
	Piekvermogen (kW) 0.75KW
	Vermogen (kW) 0.54KW
	Spanning (V)	230V
	Frequentie (Hz) 50Hz
	TPM	2850
Compressorpomp	Aantal cilinders	1
	Compressiefase	1
	Carter	Aluminium
	Lagers	Kogel
	Cilinder	Aluminium
	Kleppen	Enkelvoudige reedklep
	Kop	Aluminium
	Filter	Invoegen
Instelling Motor/Drukschakelaar	Uitschakeldruk (bar)	8,6
	Inschakeldruk (bar)	6,2
	Bedieningselementen	ON(1)/OFF(0)
Luchttank	Inhoud (l)	4
Prestaties	Luchtverplaatsing (l/min)	90
	Maximumdruk (bar)	8,6
	l/min @ 4 bar	54
	l/min @ 6 bar	46
	l/min @ 7 bar	38
	l/min @ Maximumdruk	33
	Pomptijd: 0-max bar (s)	60
	Hersteltijd: 7-max bar (s)	10
Luchtaansluiting	Type luchtaansluiting	3-in-1 universal
	Aantal luchtaansluitingen	1
	Afmeting luchtaansluiting (inch)	1/4"
Gewicht	Netto (kg)	16,5
Afmetingen	Basis L × B × H (cm)	40x30x32
Geluid	Geluidsvermogenniveau, gemeten (dB)	88
	Geluidsvermogenniveau, gegarandeerd (dB)	90

Conformiteitsverklaring

Wij	Senco Brands, BV.
uit	Geurdeland 17E6673 DR Andelst, The Netherlands
in overeenstemming met de volgende richtlijn(en):2006/42/EC, 2014/30/EU, 2014/35/EU, 2000/14/EC2011/65/EU, 2005/88/EC, 2009/105/EC
verklaren onder onze eigen verantwoordelijkheid dat:
Model(len): PCS1290
in overeenstemming is met de toepasselijke essenti-ele gezondheids-en veiligheidseisen van de volgende documenten:
BS EN 1012-1:2010, EN ISO 14121-1:2007,EN 60204-1:2006+A1:2009, EN 286-1:1998
Ondertekend door: Peter van der Wel
Functie: Directeur
Locatie van doc.: Senco Brands, BV.Geurdeland 17E6673 DR AndelstThe Netherlands
Originale uitgave: 13 mei, 2016
