PCS1290 - Kompressori Senco - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE PCS1290 Senco

(Alkuperäisten Ohjeiden Käännös)

Bruksvisning

Turvavaroitukset.... 53

Kompressorin Ominaisuudet.... 57

Alkuvalmistelut 59

Ensimmäinen Käyttöönotto 59

Sijainti 59

Sähkö.... 59

Käyttö 60

Tehtävä Ennen Käynnistystä.... 60

Käynnistys 60

Sammutus.... 60

Huolto 60

Vianetsintä.... 61

Tekniset Tiedot.... 63

Vaatimustenmukaisuusvakuutus 63

Rajoitettu Takuu 64

Parts Reference Guide.... 65

Johdanto

Onnittelut uuden SENCO®-paineilmakompressorin hankinnasta! Voit luottaa siihen, että SENCO-paineilmakompressori on valmistettu tarkasti ja virheettömästi. Kukin osa on läpäissyt tiukan teknisen testin, jolla varmistetaan tämän paineilmakompressorin laatu, kestävyys ja suorituskyky.

Tämä käyttäjän opas on laadittu huolella sinua varten. Kun luet ja noudatat oppaassa kuvattuja yksinkertaisia turvallisuus-, asennus-, käyttö- ja huolto-ohjeita, voit käyttää uutta SENCO-paineilmakompressoriasi huoletta vuosien ajan. Tämä ohjekirja on tehty julkaisuajankohtana saatavilla olleiden tuoreimpien tuotetietojen perusteella. Valmistaja varaa itselleen oikeuden muuttaa hintaa, värejä, valmistusaineita, varusteita, teknisiä yksityiskohtia tai malleja milloin tahansa ilman ennakkoilmoitusta.

Turvallisuusvaroitus!

"VAARA-, VAROITUS- tai HUOMIO-" turvavaroitusten ympärillä on "VAROITUSKEHYKSET." Näillä kehyksillä merkitään ja korostetaan turvavaroituksia, joita täytyy noudattaa tätä paineilmakompressoria käytettäessä. Turvavaroitusten yhteydessä käytetään "tunnussanoja", jotka osoittavat vaaran vakavuuden. Tässä käyttöoppassa käytetään seuraavia "tunnussanoja":

VAARA: Tarkoittaa välittömästi vaarallista tilannetta, joka johtaa VARMASTI kuolemaan tai vakavaan vammaan, jos sitä ei voida välttää.

VAROITUS: Tarkoittaa mahdollisesti vaarallista tilannetta, joka SAATTAA johtaa kuolemaan tai vakavaan vammaan, jos sitä ei voida välttää.

HUOMIO: Tarkoittaa mahdollisesti vaarallista tilannetta, joka SAATTAA johtaa lievään vammaan tai paineilmakompressorin rikkoutumiseen, jos sitä ei vältetä.

Tämän kappaleen vasemmalla puolella olevat symbolit ovat "varoitussymboleja". Näillä symboleilla merkitään esineitä tai toimenpiteitä, jotka voivat olla vaarallisia laitteen käyttäjälle.

ANNA AINA LAITTEEN KÄYTTÄJÄLLE TÄMÄ KÄYTTÖOHJE. LUE KOKONAISUUDESSAAN TÄMÄ KÄYTTÖOHJE SEKÄ MAHDOLLISET LISÄLAITTEIDEN KÄYTTÖOHJEET, ENNEN KUIN KÄYTÄT TÄTÄ PAINEILMAKOMPRESSORIA JA KIINNITÄ ERITYISTÄ HUOMIOTA "TURVAVAROITUKSIIN", JOTTA KÄYTTÄJÄN MAHDOLLINEN LOUKKAANTUMINEN VOIDAAAN VÄLTTÄÄ.

Tarkastus

Ota paineilmakompressori ulos laatikosta ja kirjoita sen sarjanumero alla olevaan tilaan. Tutki, onko laite vaurioitunut kuljetuksen aikana. Älä käytä paineilmakompressoria ennen kuin kaikki vaurioituneet osat on korvattu uusilla ja mekaaniset viat on korjattu.

SARJANUMERO

Jos sinulla on kysymyksiä tai kommentoitavaa, soita SENCOn palvelunumeroon: 1-800-543-4596 tai kirjoita sähköpostiviesti: [e-mail]

Seuraavia tietoja kysytään, kun soitat huoltoon liittyvissä asioissa:

1. Mallin numero
2. Sarjanumero
3. Ostopaikka ja -päivämäärä

Senco, 4270 Ivy Pointe Blvd., Cincinnati, OH 45245

Turvavaroitukset

Lue Kaikki Varoitukset Ennen Kuin Käytät Paineilmakompressoria

Vaara	Mahdolliset Seuraukset	Ehkäisy
Vammauttavan TaiKuolettavan SähköiskunVaara	Vakava vamma tai kuolema, jos paineilmakompressoria ei ole maadoitettu oikein.Paineilmakompressori toimii sähköllä ja saattaa aiheuttaa sähköiskun, jos sitä ei käytetä oikein.	Varmista, että kompressori on kytketty maadoitettuun pistorasiaan, jonka jännite on oikea ja sulakkeet riittävät.Tarkista, että virtajohto ei ole murskautunut, katkennut tai sulanut. Vaihda viallinen johto ennen käyttöä.Pidä kaikki kytkennät kuivina ja irti maasta. Älä anna sähköjohtojen lojua vedessä tai paikassa, jossa ne saattavat kastua. Älä kosketa pistoketta, kun kätesi ovat märät.Irrota johto virtualähteestä vetämällä pistokkeesta, ei johdosta.
	Sähköiskun voi saada sähköjohdosta.
	Sähköisku on mahdollinen, jos kompressoria käytetään väärin.	Älä käytä kompressoria kosteissa tiloissa tai ulkona sateella.Älä käytä kompressoria, jos suojukset/kannet eivät ole paikoillaatai ne ovat vioittuneet. Lain mukaan vain pätevä huoltohenkilö saa korjata tai huoltaa tätä paineilmakompressoria.
	Epäpätevän henkilön tekemät sähkölaitteen huoltotyöt voivat johtaa vakavaan vammaan tai kuolemaan.	Aina ennen sähkökotelon avaamistasammuta paineilmakompressori, vapauta paine ja irrota kompressori virtualähteestä. Anna kompressorin jäähtyä. Älä milloinkaan oleta, että oturvallista avata kompressori vain, koska se ei ole käynnissä. Se saattaa käynnistyä uudestaan minä hetkenä tahansa!

Turvavaroitukset

Lue Kaikki Varoitukset Ennen Kuin Käytät Paineilmakompressoria

Vaara		Mahdolliset Seuraukset	Ehkäisy
Räjähdys- TaiTulipalovaara		Moottorista ja painekytkimestä lähtevät kipinät saattaavat aiheuttaa vakavia vammoja tai kuoleman.	Käytä paineilmakompressoria vain tiloissa, joissa on hyvä ilmanvaihto, kaukana tulenaroista höyryistä, palavista pölyistä, kaasuista tai muista palonaroista materiaaleista.Jos ruiskutat palonarkaa ainetta, sijoita paineilmakompressori vähintään kuuden metrin päähän ruiskutusalueesta (pidempi letku saattaa olla tarpeen).
		Vakava vamma on mahdollinen, jos kompressorin ilmanvaihtoaukko tukkiintuu, jolloin kompressori ylikuumenee ja syttyy palamaan.	Älä jätä tavaroita kompressorin päälle tai nojaamaan sitä vasten. Käytä kompressoria vähintään 30 cm etäisyydellä seinästä tai muusta rakenteesta, joka saattaisi rajoittaa ilmanvaihtoa.
Räjähdysvaara		Ilmasäiliön räjähtäminen voi aiheuttaa vakavia vammoja tai kuoleman, jos säiliötä ei huolleta oikein.	Tyhjennä ilmasäiliö päivittäin tai jokaisen käytön jälkeen, jotta säiliöön ei kertyisi kosteutta.Jos ilmasäiliö alkaa vuotaa, vaihda se välittömästi. Älä yritä korjata, hitsata tai muunnella ilmasäiliötä tai siihen liittyviä osia.Älä muuta paineen oletusasetuksia.
		Kompressorin toimintahäiriö tai räjähtävät lisälaitteet voivat aiheuttaa vakavia vammoja, jos käytetään vääränlaisia lisäosia.	Älä ylitä lisäosien valmistajan määrittelemiä maksimipaineasetuksia.Älä käytä poistoputkessa muovisia tai tinajuotettuja liitoskappaleita kuumuuden takia.Älä käytä paineilmakompressoria pienille esineille, kuten ilman pumppaamiseen leluihin.Käytä kompressorissasi yksinomaan alkuperäisiä SENCO-varaosia.

Turvavaroitukset

Lue Kaikki Varoitukset Ennen Kuin Käytät Paineilmakompressoria

Vaara	Mahdolliset Seuraukset	Ehkäisy
Vaarallista Hengittää	Paineilman hengittäminen voi aiheuttaa vakavia vammoja tai kuoleman. Ilmavirta voi sisältää häkää, myrkyllisiä höyryjä tai hiukkasia.	Älä hengitä paineilmakompressoristtulevaa ilmaa suoraan tai siihen kytketyn hengityslaitteen kautta.Käytä paineilmakompressoria vain tiloissa, joissa on hyvä ilmanvaihto. Noudata ruiskuttamiesi aineiden turvaohjeita. Kaasunaamarin käyttö saattaa olla pakollista joitakin aineita käsiteltäessä.
Palovamman Vaara	Ruiskutetut aineet, kuten maalit, liuotteet, maalin poistoaineet, hyönteismyrkyt, rikkaruohojen torjunta-aineet jne. sisältävät haitallisia höyryjä ja myrkkyä.	Älä anna minkään kehon osan tai esineiden koskettaa paineilmakompressorin metalliosia, moottorin tai putkiston.
Lentävien Esineiden Vaara	Metalliosien koskettaminen voi aiheuttaa vakavia vammoja.Nämä alueet voivat olla kuumia senkin jälkeen, kun kompressori on sammutettu.	Suojaa aina silmäsi lentäviltä roskiltkäyttämällä työsuojeluehdot täyttävi“Z87”-suojalaseja.Älä osoita ilmasuihkulla itseäsi, muiihmisiä tai eläimiä.Älä jätä paineistettua paineilmakompressoria valvomatta. Sammuta laite ja vapauta paine ennen kuin huollat sitä tai kiinnität siihen välineitä tai lisäosia.Pidä ihmiset ja eläimet turvallisella etäisyydellä, kun käytät paineilmakompressoria.
Käytä Aina Suojalaseja	Paineilmasuihku voi aiheuttaa pehmeiden kudosten vaurioitumista.Paineilmasuihkun mukana lentävät irtoroskat voivat aiheuttaa vakavia vammoja.	Älä siirrä paineilmakompressoria, kun sen ilmasäiliö on paineistettu. Älä yritä siirtää paineilmakompressoria vetämällä sitä letkusta.

Turvavaroitukset

Lue Kaikki Varoitukset Ennen Kuin Käytät Paineilmakompressoria

Vaara	Mahdolliset Seuraukset	Ehkäisy
HuolimattomuudestaAiheutuva VaaraVariotus: Laite VoiKäynnistyä Varoittamatta	Liikkuvat osat voivat aiheuttaa ruumiinvamman. Tämä paineilmakompressori toimii automaattisesti, kun painekytkin onON(1)/Auto-asennossa.	Sammuta kompressori aina, kun lopetat sen käytön. Laske paine ulos ilmaletkusta ja irrota laite virtalähteestä ennen huoltotoimenpiteitä. Vain pätevä huoltohenkilö saa korjata kompressorin. Älä milloinkaan oleta, että on turvallista avata kompressori vain, koska se ei ole käynnissä. Se saattaa käynnistyä uudestaan minä hetkenä tahansa!Älä käytä laitetta ilman suojakantta tai suojuksia. Vaihda vialliset suojakannet tai suojukset ennen käyttöä.
KompressorinVaurioitumisriski	Huolimattomasta käytöstä johtuva vammautumisriski.	Älä anna lasten tai nuorten käyttää tätä paineilmakompressoria!Pysy valppaana - keskitysiihen, mitteet. Älä käytä paineilmakompressoria, jos olet väsynyt tai alkoholin tai huumaaavien lääkkeiden vaikutuksen alaisena.Opettele sammuttamaan paineilmakompressori. Tutustu perusteellisesti ohjauslaitteisiin.
Liikkuvien OsienAiheuttama Vaara	Vakavan vaurioitumisen riski.	Älä käytä paineilmakompressoria ilman ilmansuodatinta.Älä käytä paineilmakompressoria syöpymistä aiheuttavassa ympäristössä.Käytä paineilmakompressoria vain, kun se on tukevasti vakaassa asennossa, jotta se ei kaatuisi.Noudata kaikkia tässä oppaassa mainittuja huolto-ohjeita.

! SÄILYTÄ NÄMÄ OHJEET!

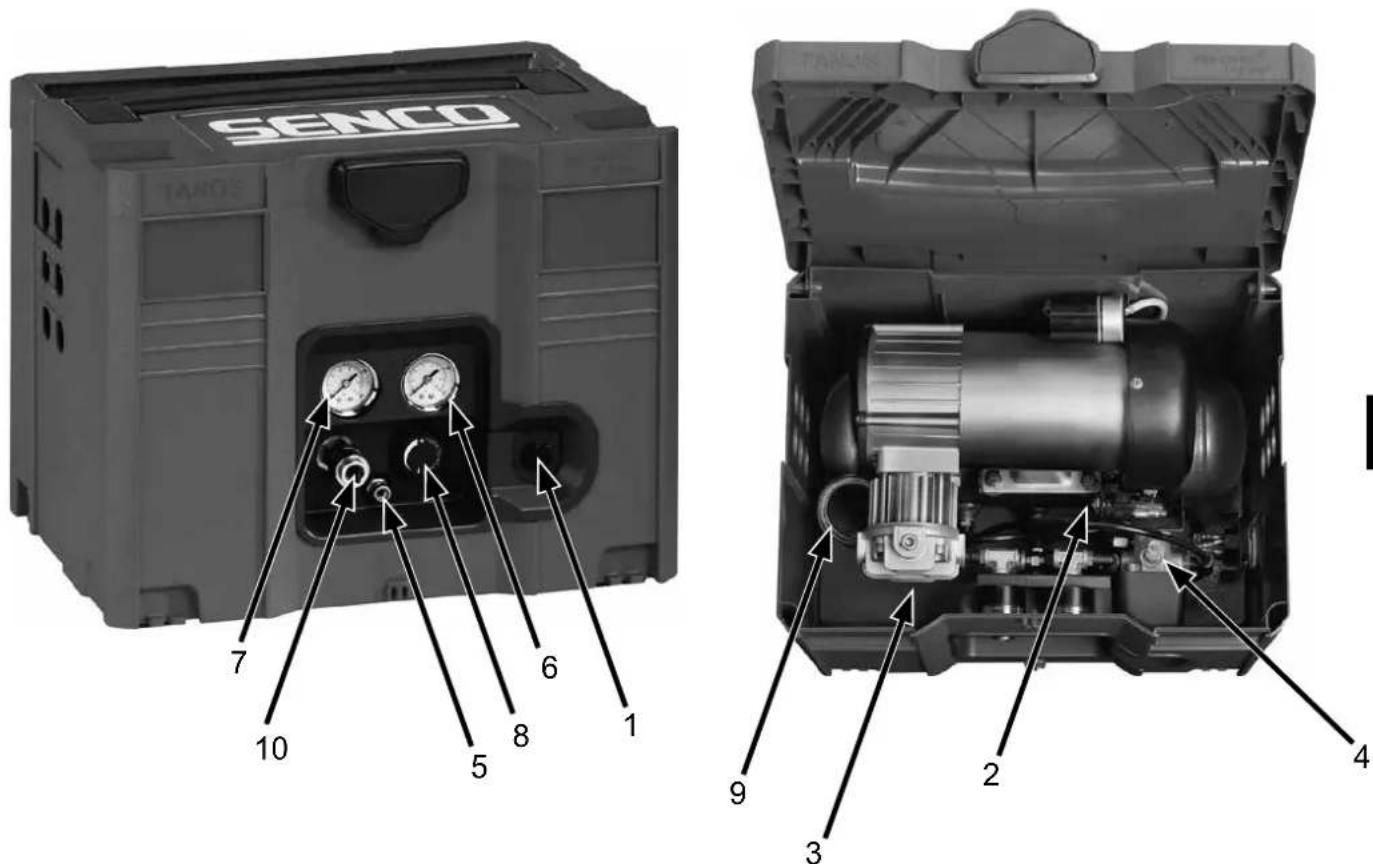

Kompressorin Ominaisuudet

FIN

1 Mbottori-/painekytkin

2 Yllämpökytkin / Palautus

3 Paineilmakompressorin pumppu

4 Varoventtiili

5 Ilmasäiliön tyhjennysventtiili

6 Ilmasäiliön painemittari

7 Lähtöpaineen mittari

8 Paineensäädin

9 Poistoputki

10 Pikairrotus

Compressor

1) Moottori-/Painekytkin: Tätä kytkintä käytetään paineilmakompressorin käynnistämiseen ja pysäyttämiseen. Kun kytkin käännetään ON (1)-asentoon, painekytkin saa automaattisesti virtaa, minkä ansiosta moottori voi käynnistyä, kun ilmasäiliön paine on alempi kuin tehtaalla asetettu ala-arvo. ON (1)-valinnassa painekytkin pysäyttää moottorin, kun ilmasäiliön paine nousee tehtaalla asetettuun yläarvoon. Turvallisuussyistä tämän kytkimen sivussa on myös ylipaineventtiili, joka on suunniteltu vapauttamaan paineistettu ilma automaattisesti kompressorin pumpun päästä ja sen päästöventtiilistä, kun kompressorin paine nousee yläarvoon tai laite sammutetaan. Tämän ansiosta moottori voi vapaasti käynnistyä uudelleen. Kun kytkin käännetään OFF (0)-asentoon, painekytkin ei saa virtaa ja kompressori sammuu.
2) Moottorin Ylikuormitus: Moottorissa on suojakatkaisin, joka sijaitsee pumppulla. Liiallisen virrankulutuksen seurauksena katkaisin laukeaa suojatakseen moottoria ja käyttäjää. Palauta katkaisin painamalla musta muovikahva takaisin koteloon. Palauta katkaisin, jos se on lauennut.
4) Paineilmakompressorin Pumppu: Mäntä liikkuu ylös alas sylinterissä ja puristaa ilmaa kokoon. Kun se menee alaspäin, ilmaa tulee sisään ilmanottoventtiilin kautta ja poistoventtiili pysyy kiinni. Kun mäntä menee ylöspäin, ilma paineistuu, ilmanottoventtiili menee kiinni, ja paineistettu ilma puristuu ulos poistoventtiilin kautta, poistoputkeen, sulkuventtiilin läpi ja ilmasäiliöön.
3) Varoventtiili: Tämän venttiilin tarkoitus on estää laitteen vioittuminen vapauttamalla painetta laitteesta, kun ilmanpaine nousee tietylle tasolle. Valmistaja on säätänyt venttiilin oikein, eikä sitä saa muuttaa millään tavalla. Voit tarkistaa venttiilin toiminnan vetämällä renkaasta. Paineistettua ilmaa pitäisi päästä ulos. Kun renkaasta päästetään irti, venttiili palaa istukkaan.
5) Ilmasäiliön Tyhjennysventtili: Tyhjennysventtiliä käytetään kosteuden poistamiseen ilmasäiliö(i)stä, sen jälkeen kun paineilmakompressori on sammutettu. ÄLÄ yritä avata tyhjennysventtiliä, kun ilmasäiliössä on yli 0.7 bar paine!
Tyhjennysventtiili avataan kääntämällä nuppia vastapäivään. Kallista säiliötä niin, että kaikki kosteus valuu venttiilistä ulos.
6) Ilmasäiliön Painemittari: Ilmasäiliön painemittari näyttää, kuinka paljon ilmanpainetta ilmasäiliö(i)ssä on jäljellä.
8) Lähtöpainen Mittari: Lähtöpainen mittari näyttää säätimen ulostulopuolella olevan ilmanpaineen. Tätä painetta säädetään säätimellä ja se on aina enintään sama kuin ilmasäilion paine.
5) Paineensäädin: Ilmasäiliöstä tulevaa ilmanpainetta säädellään paineensäätimellä. Poistumispainetta kasvatetaan kääntämällä nuppia myötäpäivään ja pienennetään kääntämällä sitä vastapäivään. Noudata työkalun käyttöohjeissa annettuja painealueusuosituksia.
90) Poistoputki: Huom! Poistoputki on todella kuuma. Kuumia pintoja-Älä poista suojaa. Korkea lämpötila kovassa käytössä.

Ensimmäinen Käyttöönotto

1. Lue turvavaroitukset ennen kuin otat paineilmakompressorin käyttöön.

Sijainti

Huomio

Jotta paineilmakompressori ei vahingoittuisi, älä kallista sitä poikittain tai pitkittäin yli 10 kulmaan.

1. Sijoita paineilmakompressori vähintään 30 cm etäisyydelle esineistä, jotka saattavat häiritä ilmanvaihtoa.

Älä laita paineilmakompressoria paikkaan:

• Jossa on öljy- tai kaasuvuotoja.
• Jossa voi olla palonarkoja kaasuja tai materiaaleja.

Varoitus

Jos moottori- ja painekytkimestä lähtevät kipinät joutuvat kosketuksiin palonarkojen höyryjen, palavien tomujen, kaasujen tai muiden palonarkojen materiaalien kanssa, seurauksena voi olla vakavia vammoja tai kuolema. Kun käytät paineilmakompressoria ruiskumaalaukseen, sijoita paineilmakompressori mahdollisimman etäälle työskentelyalueelta ja käytä pidempää ilmaletkua jatkojohdon sijasta.

• Jossa ilman lämpötila on alle 0C (32 F) tai yli 40C (104 F).
• Jossa hyvin likaista vettä tai ilmaa voi joutua paineilmakompressorin sisään.

Sähkö

Vaara

Laitteen maadoittavan johdon virheellinen kytkentä voi johtaa vammauttavan tai kuolettavan sähköiskun vaaraan. Jos et ole varma, onko käyttämäsi pistorasia kunnolla maadoitettu, pyydä sähköasentajaa tai pätevää huoltohenkilöä tarkistamaan asia. Älä käytä mitä tahansa välikappaletta tämän tuotteen kanssa. Jos johto tai pistoke täytyy korjata tai vaihtaa, älä kytke maadoitusjohtoa kumpaankaan litteäsiipinapaan. Maadoitusjohdon tunnistaa eristeestä, jonka ulkopuoli on vihreä, ja siinä voi olla keltaisia juovia.

Varoitus

Tämä tuote täytyy maadoittaa. Jos laitteeseen tulee toimintahäiriö tai se menee epäkuntoon, maadoitus tarjoaa sähkövirralle pienimmän vastuksen reitin, mikä pienentää sähköiskun vaaraa. Tässä tuotteessa on sähköjohto, jossa on laitteen maadoittava johdin ja maadoituspistoke. Pistoke pitää kytkeä pistorasiaan, joka on asennettu ja maadoitettu kaikkien määräysten mukaisesti.

1. SENCO® EI SUOSITTELE JATKOJOHTOJEN KÄYTTÄMISTÄ, sillä niiden käyttö voi aiheuttaa tehohäviötä ja moottorin ylikuumentumista. Ylimääräisen ilmaletkun käyttö on suositeltavampaa kuin jatkojohdon käyttö. Jos jatkojohdon käyttö on välttämätöntä, se pitää kytkeä kytkentärasiassa olevaan maavuotokatkaisimeen (GFCI) tai koteloituun pistorasiaan.

Kun käytät jatkojohtoa, ota seuraavat asiat huomioon:

Johdon pituus	Johdon paksuus
7,5 m saakka	12	AWG
30 m saakka	10	AWG
45 m saakka	8	AWG
75 m saakka	6	AWG

Käytä vain jatkojohtoja, joiden nimellisteho on vähintään sama kuin tuotteen nimellisteho. Älä käytä viallisia jatkojohtoja. Tutki jatkojohto ennen käyttöä ja vaihda se tarvittaessa uuteen. Älä pahoinpitele jatkojohtoa äläkä kisko mitään johtoa irti pistorasiasta. Pidä johto kaukana kuumasta ja terävistä reunoista. Sammuta paineilmakompressori aina kytkimestä ennen pistokkeen irrottamista pistorasiasta.

Käyttö

Tehtävä Ennen Käynnistystä

1. Poista kosteus paineilmakompressorin ilmasäiliöstä. Vapauta ylimääräinen paine ilmaustyökalulla ja avaa ilmasäiliön alaosassa oleva tyhjennysventtiili. Poista liika paine vetämällä ylipaineventtiilin rengasta tai käyttämällä paineilmatyökalua, ja avaa sitten ilmasäiliön tyhjennysventtiili ilmasäiliön pohjassa. Sulje tiukasti tyhjennyksen jälkeen.

Varoitus: Kehon vamman vaara. ÄLÄ yritä avata tyhjennysventtiiliä, kun ilmasäiliössä on yli 0.7 bar ilmanpaine!

1. Varmista, että paineilmakompressorin moottorikytkin on OFF (0)-asennossa.
2. Varmista, että kaikki varoventtiilit toimivat kunnolla.
3. Varmista, että kaikki suojukset ja kannet ovat paikoillaan ja tiukasti kiinni.

Käynnistys

1. Varmista, että painekytkimen kahva on OFF (0)-asennossa.
2. Kytke virtajohto maadoitettuun pistorasiaan.
3. Siirrä painekytkimen kahva ON (1)-asentoon.
4. Näin paineilmakompressori voi alkaa Start kasvattaa painetta ilmasäiliöissä lopettaa Stop, kun oikea paine on saavutettu. Kun paine laskee käytön aikana, paineilmakompressori alkaa taas kasvattaa painetta.
5. Painetta voi säätää kääntämällä paineensäätimen nuppia vastapäivään (vähemmän painetta) tai myötäpäivään (lisää painetta).
6. Jos huomaat epätavallisia ääniä tai tärinää, pysäytä paineilmakompressori ja katso kappaletta "Vianetsintä."

Sammutus

1. Kun haluat pysäyttää paineilmakompressorin, käännä painekytkimen kahva OFF (0)-asentoon. ÄLÄ sammuta paineilmakompressoria irrottamalla pistoke pistorasiasta. Tästä voi seurata kuolettavan sähköiskun vaara.
2. Tyhjennä ilmasäiliö päästämällä ilma ulos laitteen mukana tulleella ilmaustyökalulla tai vetämällä varoventtiilin renkaasta.
3. Kun ilmasäiliöiden paine laskee alle 0.7 bar, avaa kunkin ilmasäiliön alaosassa oleva tyhjennysventtiili ja anna kosteuden valua ulos.
4. Anna kompressorin jäähtyä.
5. Pyyhi kompressori puhtaaksi ja varastoi se varmaan paikkaan, jossa se ei pääse jäätymään.

Huolto

Lue käyttöopas ennen kuin huollat laitetta. Paineilmakompressori täytyy sammuttaa seuraavalla tavalla, ennen kuin sitä voi huoltaa tai korjata.

1. Sammuta paineilmakompressori.

Varoitus: Älä milloinkaan oleta, että on turvallista avata paineilmakompressori vain, koska se ei ole käynnissä. Se voi käynnistyä uudelleen minä hetkenä tahansa!

1. Irrota virtajohto verkkovirrasta.
2. Avaa kaikki tyhjennysventtiilit.
3. Odota, että paineilmakompressori jäähtyy, ennen kuin alat huoltaa sitä.

Huoltotaulukko
TOIMENPIDE	PÄIVITTÄIN	VIIKOITTAIN	KUUKAUSITTAIN
Poista kosteus ilmasäiliö(i)stä	X
Tarkista epätavalliset äänet/tärinä	X
Tarkista laite ilmavuotojen varalta	X
Tutki ilmasuodatin		X
Puhdista kompressorin ulkopinta		X
Tarkista varoventtiili			X

Vianetsintä
Symptomi 1. Moottori ei käy tai käynnisty.
Todennäköinen Syy	Korjauskeino
• Virtajohtoa ei ole kytketty.	• Kytke johto maadoitettuun pistorasiaan.
• Moottori-/painekytkin OFF (0)-asennossa.	• Käännä kytkin ON (1)-asentoon.
• Moottorin yllämpökytkin on lauennut.	• Sammuta paineilmakompressori, odota kunnes moottori on jäähtynyt, tarkista sitten moottorin virrankatkaisin.
• Sulake palanut tai virrankatkaisin lauennut.	• Vaihda sulake tai käännä virrankatkaisin takaisin.• Tarkista, että sulakkeiden ampeeriluku on oikea.• Tarkista alhaisen jännitteen olosuhteet.• Irrota kaikki muut sähkölaitteet virtapiiristä tai käytä paineilmakompressoria erillisessä haaroituskytkennässä.
• Väärä johdon paksuus tai jatkojohdon pituus.	• Tarkista oikea johdon paksuus ja pituus sivun 10 taulukosta.
• Ilmasäiliön paine on korkeampi kuin moottori-/painekytkimen ala-arvo.	• Moottori käynnistyy automaattisesti, kun ilmanpaine laskee moottori-/painekytkimen ala-arvon alapuolelle.
• Moottori-/painekytkimen varoventtiili ei ole laskenut pumpun pään painetta.	• Laske putki tyhjäksi kääntämällä kytkin OFF (0)-asentoon.
• Viallinen moottori, moottorin kondensaattori, moottori-/painekytkin tai sulkuventtiili.	• Ota yhteys Sencon asiakaspalveluun.
Symptomi 2. Kun kompressori ei käynnisty/pysähdy, vaan jatkaa käyntiä.
Todennäköinen Syy	Korjauskeino
• Moottori-/painekytkin ei sammuta moottoria, kun paineilmakompressorin ilmanpaine nousee yli yläarvon ja varoventtiili avautuu.	• Käännä moottori-/painekytkin OFF (0)-asentoon. Jos moottori ei sammu, irrota paineilmakompressorin johto pistorasiasta. Jos koskettimet ovat hitsautuneet yhteen, vaihda painekytkin uuteen.
• Paineilmakompressori on väärän kokoinen.	• Käytä ilmanpainetta, joka vastaa paineilmakompressorin kapasiteettia. Käytä joko pienempää työkalua tai suurempaa paineilmakompressoria.
Symptomi 3. Ilman vuoto jatkuu kompressorin käynnistä/pysäyksista huolimatta.
Todennäköinen Syy	Korjauskeino
• Sulkuventtiili on juuttunut auki.	• Irrota ja puhdista tai vaihda uuteen.
Symptomi 4. Moottorin käydessä ilmaa vuotaa jatkuvasti painekytkimestä.
Todennäköinen Syy	Korjauskeino
• Viallinen moottori-/painekytkin.	• Vaihda uuteen.
Symptomi 5. Ilma vuotaa ylipaineventtiilistä.
Todennäköinen Syy	Korjauskeino
• Mahdollisesti viallinen varoventtiili.	• Avaa varoventtiili käsin vetämällä renkaasta. Jos se vuotaa senkin jälkeen, vaihda se uuteen.
• Liian suuri ilmanpaine ilmasäiliössä.	• Viallinen moottori-/painekytkin. Vaihda uuteen.
Symptomi 6. Ilma vuotaa liittimistä.
Todennäköinen Syy	Korjauskeino
• Liittimet eivät ole tarpeeksi kireällä.	• Kiristä liittimiä siellä, mistä ilmaa pääsee ulos. Tarkista liittimet saippuaveden avulla. Älä kiristä liikaa.
Symptomi 7. Ilma vuotaa säiliöstä.
Todennäköinen Syy	Korjauskeino
• Viallinen tai ruostunut ilmasäiliö.	• Ilmasäiliö täytyy vaihtaa uuteen. Älä yritä korjata ilmasäiliötä! Älä hitsaa, dorjaa tai tee muutoksia.
Symptomi 8. Il ma vuotaa sisäänmenoventtiilistä.
Todennäköinen Syy	Korjauskeino
• Vioittunut tuloventtiili (kieliventtiili).	• Ota yhteyttä SENCOn asiakaspalveluun.
Symptomi 9. Riittämätön paine käytettävälle työkalulle.
Todennäköinen Syy	Korjauskeino
• Paineensäätönuppi on liian pienen paineen kohdalla tai paineensäädin on viallinen.	• Käännä paineensäätönuppi oikeaan asentoon tai vaihda se uuteen.
• Sisäänottoilman suodattimessa on tukos.	• Puhdista.
• Ilmavuotoja.	• Etsi vuodot ja korjaa.
• Paineilmakompressori on liian pieni ilman tarpeeseen nähden.	• Tarkista lisälaitteen ilman tarve. Jos se on suurempi kuin paineilmakompressorin CFM tai painekapasiteetti, tarvitset suuremman paineilmakompressorin.
Symptomi 10. Kompressori ei tuota tarpeeksi ilmaa.
Todennäköinen Syy	Korjauskeino
• Sisäänottoilman suodattimessa on tukos.	• Puhdista.
• Viallinen (kieli-)venttiili.	• Tyhjennä ilmasäiliö ja tarkista kuinka kauan täyden paineen pumppaamiseen menee aikaa. Vertaa teknisissä tiedoissa annettuun arvoon. Jos aika on lyhyempi, irrota pumpun pää ja tarkista venttiilin levy, puhdista tai vaihda uuteen.
Symptomi 11. Kosteutta, joka purkautuu ilmaan.
Todennäköinen Syy	Korjauskeino
• Korkean ilmankosteuden aiheuttama kondensaatio ilmasäiliössä tai paineilmakompressori ei ole ollut päällä tarpeeksi kauan.	• Tyhjennä ilmasäiliö joka käytön jälkeen. Tyhjennä ilmasäiliö useammin kostealla säällä ja käytä ilmalinjan suodatinta

Tekniset Tiedot

Malli PCS1290
Moottori Hetkellinen	teho (HP) 1HP
	Jatkuva teho (HP) 0.72HP
	Hetkellinen teho (kW) 0.75KW
	Jatkuva teho (kW) 0.54KW
	Jännite (V) 230V
	Taajuus (Hz)	50Hz
	RPM	2850
Kompressorin pumppu	Sylinterien lukumäärä	1
	Kompressiovaihe	1
	Kampikammio	Alumiinia
	Laakerit	Kuulalaakerit
	Sylinteri	Alumiinia
	Venttiilit	Yksinkertainen kieliventtiili
	Pää	Alumiinia
	Suodatin	Irto-osa
Moottori-/paine-kytkimen asetuk-set	Yläarvo (bar)	8,6
	Ala-arvo (bar)	6,2
	Säätövivut	ON(1)/OFF(0)
Ilmasäiliö	Kapasiteetti (l)	4
Suorituskyky	Ilman siirtymä (l/min)	90
	Maksimipaine (bar)	8,6
	l/min @ 4 bar	54
	l/min @ 6 bar	46
	l/min @ 7 bar	38
	l/min @ Maksimipaine	33
	Täyteenpumppausaika: 0-max bar (s)	60
	Palautumisaika: 7-max bar (s)	10
Tyhjennysventtiili	Liitin tyyppi	3-in-1 universal
	Ulosottojen määrä	1
	Ulostulo liittimen koko (mm)	1/4"
Paino	Netto (kg)	16,5
Mitat	Mitat: PxLxH	40x30x32
Melu	Mitattu äänen taso (dBA)	88
	Ilmoitettu äänen taso (dBA )	90

Vaatimustenmukaisuusvakuutus

Me	Senco Brands, BV.
osoitteesta	Geurdeland 17E6673 DR Andelst, The Netherlands
seuraavien direktiivien mukaisesti:2006/42/EC, 2014/30/EU, 2014/35/EU, 2000/14/EC2011/65/EU, 2005/88/EC, 2009/105/EC
julistamme yksinomaisella vastuullamme, että:
Malli(t):	PCS1290
on seuraavien asiakirjojen soveltuvien olennaisten työsuojeluvaatimusten mukainen:
BS EN 1012-1:2010, EN ISO 14121-1:2007,EN 60204-1:2006+A1:2009, EN 286-1:1998
Allekirjoitus:	Peter van der Wel
Asema:	Johtaja
Antopaikka:	Senco Brands, BV.
	Geurdeland 17E6673 DR AndelstThe Netherlands
Alkuperäisjulkaisu:	13 toukokuu, 2016
