Classic 2213 - Filtre à eau EHEIM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Classic 2213 EHEIM au format PDF.
| Type de produit | Filtre extérieur à cartouche pour aquarium |
| Marque | EHEIM |
| Modèle | Classic 2213 |
| Catégorie | Filtre à eau |
| Usage | Intérieur, aquariophilie uniquement |
| Dimensions (L x l x h) | 20.5 x 20.5 x 35.0 cm (estimation) |
| Poids | Environ 2.8 kg (estimation) |
| Hauteur d'installation max. | 180 cm entre la surface de l'eau et le fond du filtre |
| Position de fonctionnement | Verticale uniquement |
| Matériau de la cuve | Plastique |
| Joint d'étanchéité | Joint en caoutchouc |
| Capacité du panier de filtration | 5 mousses filtrantes bleues, 1 ouate filtrante blanche, 1 coussin au charbon (ou masses filtrantes alternatives) |
| Type de pompe | Pompe intégrée dans la tête |
| Raccordements | Tuyau côté aspiration (bas) et côté pression (haut), écrous de sécurité |
| Amorçage | Par poire d’amorçage, accessoire universel ou aspiration par le tuyau de refoulement |
| Entretien | Nettoyage des masses filtrantes et de la turbine à intervalles réguliers |
| Nettoyage | Pièces de la pompe nettoyables avec une brosse spéciale (réf. 4009550) ; ne pas utiliser de lave-vaisselle |
| Sécurité | Débrancher avant toute intervention ; câble non remplaçable ; éviter l'eau dans la prise |
| Pièces détachées | Disponibles chez le revendeur EHEIM (mousses, ouate, charbon, joint, turbine, etc.) |
| Informations générales | Conforme aux normes européennes ; ne pas jeter aux ordures ménagères |
FOIRE AUX QUESTIONS - Classic 2213 EHEIM
Questions des utilisateurs sur Classic 2213 EHEIM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Filtre à eau au format PDF gratuitement ! Retrouvez votre notice Classic 2213 - EHEIM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Classic 2213 de la marque EHEIM.
MODE D'EMPLOI Classic 2213 EHEIM

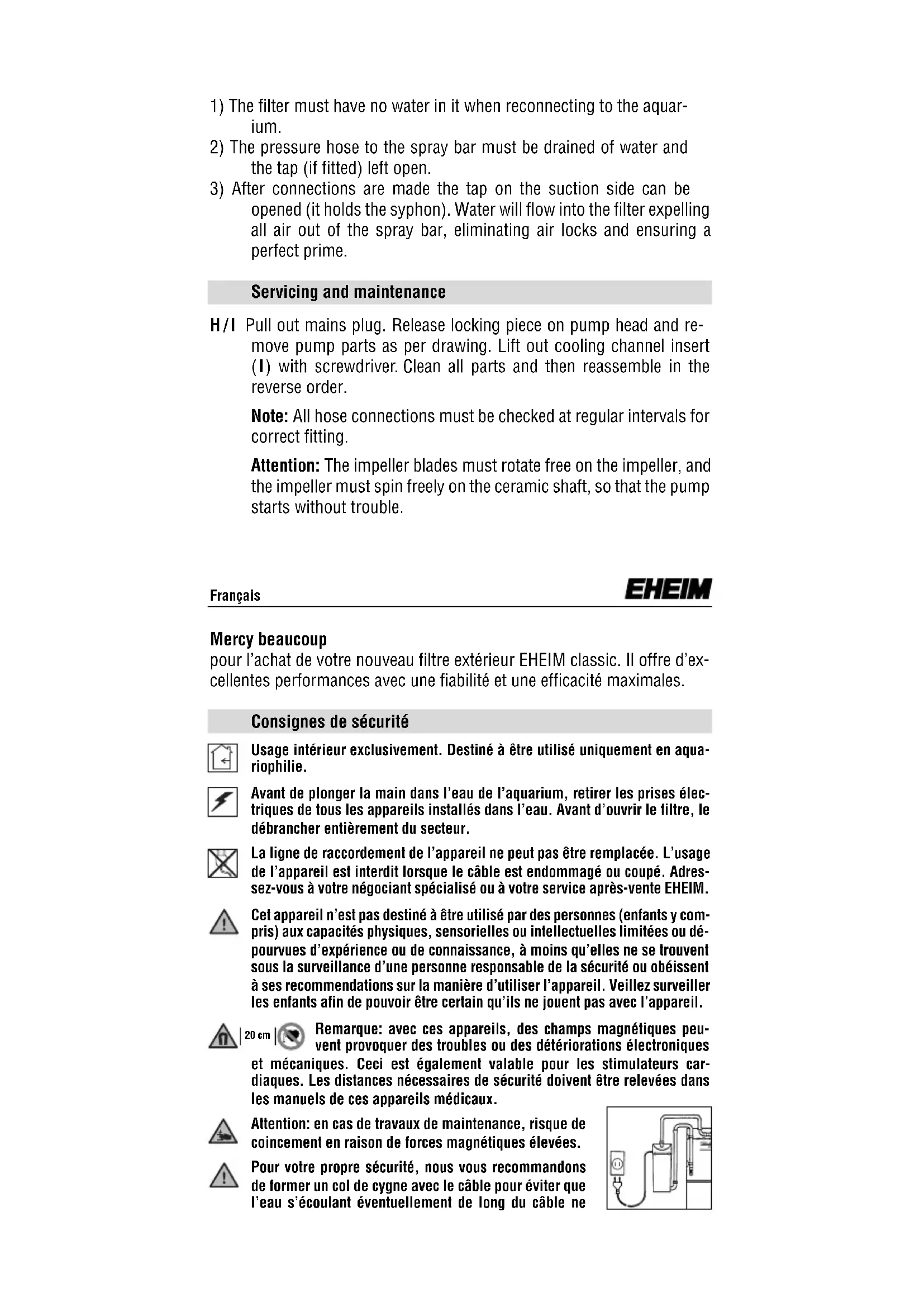

pour l'achat de votre nouveau filtre extérieur EHEIM classic. Il offre d'excellentes performances avec une fiabilité et une efficacité maximales.
Consignes de sécurité
Usage intérieur exclusivement. Destiné à être utilisé uniquement en aquariophilie.
Avant de plonger la main dans l'eau de l'aquarium, retirer les prises électriques de tous les appareils installés dans l'eau. Avant d'ouvrir le filtre, le débrancher entièrement du secteur.
La ligne de raccordement de l'appareil ne peut pas être remplacée. L'usage de l'appareil est interdit lorsque le câble est endommagé ou coupé. Adressez-vous à votre négociant spécialisé ou à votre service après-vente EHEIM.
Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) aux capacités physiques, sensorielles ou intellectuelles limitées ou dépourvues d'expérience ou de connaissance, à moins qu'elles ne se trouvent sous la surveillance d'une personne responsable de la sécurité ou obéissent à ses recommandations sur la manière d'utiliser l'appareil. Veillez à surveiller les enfants afin de pouvoir être certain qu'ils ne jouent pas avec l'appareil.
20 cm
Remarque: avec ces appareils, des champs magnétiques peuvent provoquer des troubles ou des détériorations électroniques. Ceci est également valable pour les stimulateurs cardiaques. Les distances nécessaires de sécurité doivent être relevées dans les notices d'utilisation de ces appareils médicaux.
Attention: en cas de travaux de maintenance, risque de coinçement en raison de forces magnétiques élevées.
Pour votre propre sécurité, nous vous recommandons de former un col de cygne avec le câble pour éviter que l'eau s'écoulant éventuellement le long du câble ne
pénètre dans la prise. En utilisant par exemple une multiprise, celle-ci doit être placée plus haut que la prise de secteur du filtre.
Vu que le traitement du bois fait appel à un grand nombre de laques et vernis, les pieds de l'appareil, sous l'effet d'une réaction chimique, peuvent laisser des résidus visibles sur les meubles ou des parquets. Il ne faudra pas poser l'appareil sur des surfaces en bois sans intercaler une protection entremise.
Au moment de choisir l'emplacement de votre appareil, tenez compte de la hauteur d'installation. Afin d'obtenir une sécurité de fonctionnement optimale, une distance maximale de 180 cm entre la surface de l'eau et le fond du filtre doit être respectée.
Attention: Faire systématiquement fonctionner le filtre en position verticale.
Respecter les indications de sûreté en manipulant des éléments de construction qui risquent des décharges électrostatiques.
Ne nettoyez pas cet appareil – ou les pièces qui le composent – au lave-vaisselle. Ne le résiste pas au lave-vaisselle.
Ne pas jeter le présent produit à la poubelle. Ramenez-le à votre lieu de décharge locale.
Le produit est autorisé à l'emploi conformément aux réglementations et directives nationales respectivement
en vigueur. Il respecte les normes adoptées par l'Union européenne.
Fonction
A ① Tête de la pompe ② Cuve du filtre ③ Raccord pour tuyau côté pression ④ Raccord pour tuyau côté aspiration ⑤ Panier de filtration ⑥ Tube d'aspiration ⑦ Crépine ⑧ Ventouse à crochets ⑨ Bec coudé ⑩ Tube de refoulement.
B Retirer le panier de filtration par sa poignée et ouvrir le couvercle en le tournant vers la gauche.
B1 Version avec mousses filtrantes : Rincer toutes les mousses filtrantes à l'eau courante et les mettre dans le panier comme indiqué sur le dessin : ⓐ 5 x mousse filtrante bleue (réf. 2616131, 2 pcs.), Ⓑ 1 x ouate filtrante blanche (réf. 2616135, 3 pcs.) et Ⓒ 1 x coussin au charbon noir (réf. 2628130, 3 pcs.) en tant que couche supérieure. Le coussin au charbon adsorbe les substances chimiques lors de la première installation du filtre.
Après environ 2 semaines, il faut enlever le charbon et le jeter. Il est conseillé de ne pas rincer toutes les mousses filtrantes le même jour pour conserver des bactéries.
B2 Version avec masses filtrantes : Remplir le panier de filtration de la façon suivante : ⓐ approx. 3-5 cm EHEIM MECH, ⓑ 1 x mousse filtrante bleue (réf. 2616131, 2 pcs.), Ⓑ EHEIM SUBSTRATpro ou SUBSTRAT, Ⓓ 1 x ouate filtrante blanche (réf. 2616135, 3 pcs.) et Ⓔ 1 x coussin au charbon (réf. 2628130, 3 pcs.).
Puis, rincer le panier de filtration à l'eau courante jusqu'à ce que l'eau soit claire.
Installation
C Remettre le couvercle sur le panier, le fermer en tournant vers la droite et le placer dans la cuve du filtre. Poser la tête de pompe sur la cuve et s'assurer que le joint soit bien en place et en bon état. Fermer les clips.
D Installer le filtre sous l'aquarium ou au moins plus bas que le niveau de l'eau.
E/F Monter le tube de refoulement selon dessin A ou B.
G Assembler le tube d'aspiration et la crépine (dessin A) et le fixer à la paroi de l'aquarium à l'aide de 2 ventouses à crochets. Procéder au raccordement des tuyaux avec le filtre : le côté aspiration est raccordé à l'embout d'aspiration, en bas, le côté pression est raccordé à la tête de la pompe. Assurer la fixation des tuyaux par l'écrou de sécurité (K).
Mise en service
Il existe 3 façons d'amorcer un filtre : 1) avec une poire d'amorçage (réf. 4003540) 2) avec l'accessoire universel d'installation 1 (voir schéma G1, réf. 4004300) 3) ou en aspirant par le tuyau de refoulement.
Ensuite, connecter le tuyau de pression au coude de purge et au tube gicleur et allumer le filtre via la fiche de contact.
Le moteur peut être mis en marche lorsque le filtre est plein d'eau et un léger bruit provoqué par l'air restant dans la cuve peut se faire entendre le temps qu'il s'échappe du filtre (phénomène normal). Ne mettez en place le bouchon à l'extrémité de la canne de rejet qu'une fois la totalité de l'air chassé.
Important: Lorsqu'il faut nettoyer les masses filtrantes et que le filtre doit être retiré de l'aquarium, merci de tenir compte des points suivants.
1) Le filtre ne doit pas être rempli d'eau lorsque vous le rapportez à l'aquarium.
2) Le tuyau de refoulement doit être purgé et le robinet (en option) ouvert.
3) Après que les raccordements aient été effectués, les robinets du côté aspiration peuvent être ouverts, l'eau circulera dans le filtre expulsant l'air par la canne de rejet et assurant un amorçage parfait.
Entretien
H/I Retirer la prise de courant. Libérer le verrouillage de la tête de pompe et retirer les pièces de la pompe comme indiqué sur le dessin. Retirer à l'aide d'un tournevis le canal de refroidissement (dessin I). Nettoyer toutes les pièces à l'aide de la brosse pour corps de pompe (réf. 4009550) et remontez-les dans le même ordre.
Conseil: Toutes les jonctions de tuyaux doivent être vérifiées à intervalles réguliers pour un assemblage parfait.
Attention: L'axe et les ailettes de la turbine de la pompe doivent tourner très facilement afin d'assurer le démarrage impeccable de la pompe.
