Tipo di prodotto	Filtro esterno a cartuccia per acquario
Marca	EHEIM
Modello	Classic 2213
Categoria	Filtro per acqua
Utilizzo	Interno, solo acquariofilia
Dimensioni (L x l x h)	20,5 x 20,5 x 35,0 cm (stima)
Peso	Circa 2,8 kg (stima)
Altezza di installazione max.	180 cm tra la superficie dell'acqua e il fondo del filtro
Posizione di funzionamento	Solo verticale
Materiale del contenitore	Plastica
Guarnizione di tenuta	Guarnizione in gomma
Capacità del cestello di filtrazione	5 spugne filtranti blu, 1 ovatta filtrante bianca, 1 cuscinetto al carbone (o masse filtranti alternative)
Tipo di pompa	Pompa integrata nella testa
Collegamenti	Tubo lato aspirazione (basso) e lato pressione (alto), dadi di sicurezza
Avviamento	Con pera di avviamento, accessorio universale o aspirazione tramite tubo di mandata
Manutenzione	Pulizia delle masse filtranti e della girante a intervalli regolari
Pulizia	Parti della pompa lavabili con una spazzola speciale (rif. 4009550); non utilizzare la lavastoviglie
Sicurezza	Scollegare prima di qualsiasi intervento; cavo non sostituibile; evitare l'acqua nella presa
Ricambi	Disponibili presso il rivenditore EHEIM (spugne, ovatta, carbone, guarnizione, girante, ecc.)
Informazioni generali	Conforme alle norme europee; non smaltire nei rifiuti domestici

Domande frequenti - Classic 2213 EHEIM

Come installare il filtro EHEIM Classic 2213?

Posizionare il filtro sotto l'acquario o più in basso del livello dell'acqua. Montare il tubo di mandata secondo lo schema A o B, assemblare il tubo di aspirazione con la griglia e fissarlo alla parete dell'acquario con le ventose. Collegare i tubi: aspirazione in basso, pressione sulla testa della pompa. Stringere i dadi di sicurezza.

Come avviare il filtro?

Tre metodi: 1) Utilizzare una pera di avviamento (rif. 4003540). 2) Utilizzare l'accessorio universale di installazione (rif. 4004300). 3) Aspirare dal tubo di mandata. Assicurarsi che il filtro sia pieno d'acqua prima di collegare.

Quali sono i materiali di filtrazione forniti?

Il filtro viene fornito con 5 spugne filtranti blu, 1 ovatta filtrante bianca e 1 cuscinetto al carbone. È possibile utilizzare anche masse filtranti EHEIM MECH, SUBSTRATpro o SUBSTRAT in alternativa.

Con quale frequenza occorre pulire il filtro?

Pulire le masse filtranti circa ogni 4-6 settimane, ma non risciacquare tutte le spugne lo stesso giorno per preservare i batteri. Il cuscinetto al carbone deve essere rimosso dopo 2 settimane e gettato. Pulire la girante e il corpo pompa con una spazzola speciale durante la manutenzione periodica.

Il filtro fa rumore all'avvio, è normale?

Sì, un leggero rumore causato dall'aria residua nel contenitore è normale all'inizio. L'aria fuoriesce gradualmente. Una volta che l'acqua circola in modo continuo, il rumore scompare. Se il rumore persiste, verificare che il filtro sia correttamente avviato e che la girante giri liberamente.

Quali sono le importanti norme di sicurezza?

Scollegare sempre tutti gli apparecchi prima di immergere le mani nell'acqua. Prima di aprire il filtro, scollegarlo completamente. Non sostituire il cavo danneggiato. Evitare che l'acqua scorra lungo il cavo fino alla presa (formare un cigno). Non utilizzare all'esterno.

Posso pulire i pezzi in lavastoviglie?

No, non pulire mai il filtro o i suoi componenti in lavastoviglie. Pulirli a mano con acqua corrente e una spazzola speciale.

Come smontare la testa della pompa per la manutenzione?

Rimuovere la spina. Sbloccare il blocco della testa della pompa e rimuovere i pezzi della pompa. Utilizzare un cacciavite per estrarre il canale di raffreddamento. Pulire tutti i pezzi con la spazzola per corpo pompa (rif. 4009550) e rimontarli in ordine inverso.

Qual è l'altezza massima tra l'acquario e il filtro?

La distanza tra la superficie dell'acqua e il fondo del filtro non deve superare i 180 cm per un funzionamento ottimale.

Dove posso trovare i pezzi di ricambio?

I pezzi di ricambio (spugne, ovatta, carbone, guarnizione, girante, ecc.) sono disponibili presso il rivenditore EHEIM o online. I riferimenti sono indicati nel manuale: spugna blu rif. 2616131, ovatta bianca rif. 2616135, cuscinetto al carbone rif. 2628130.

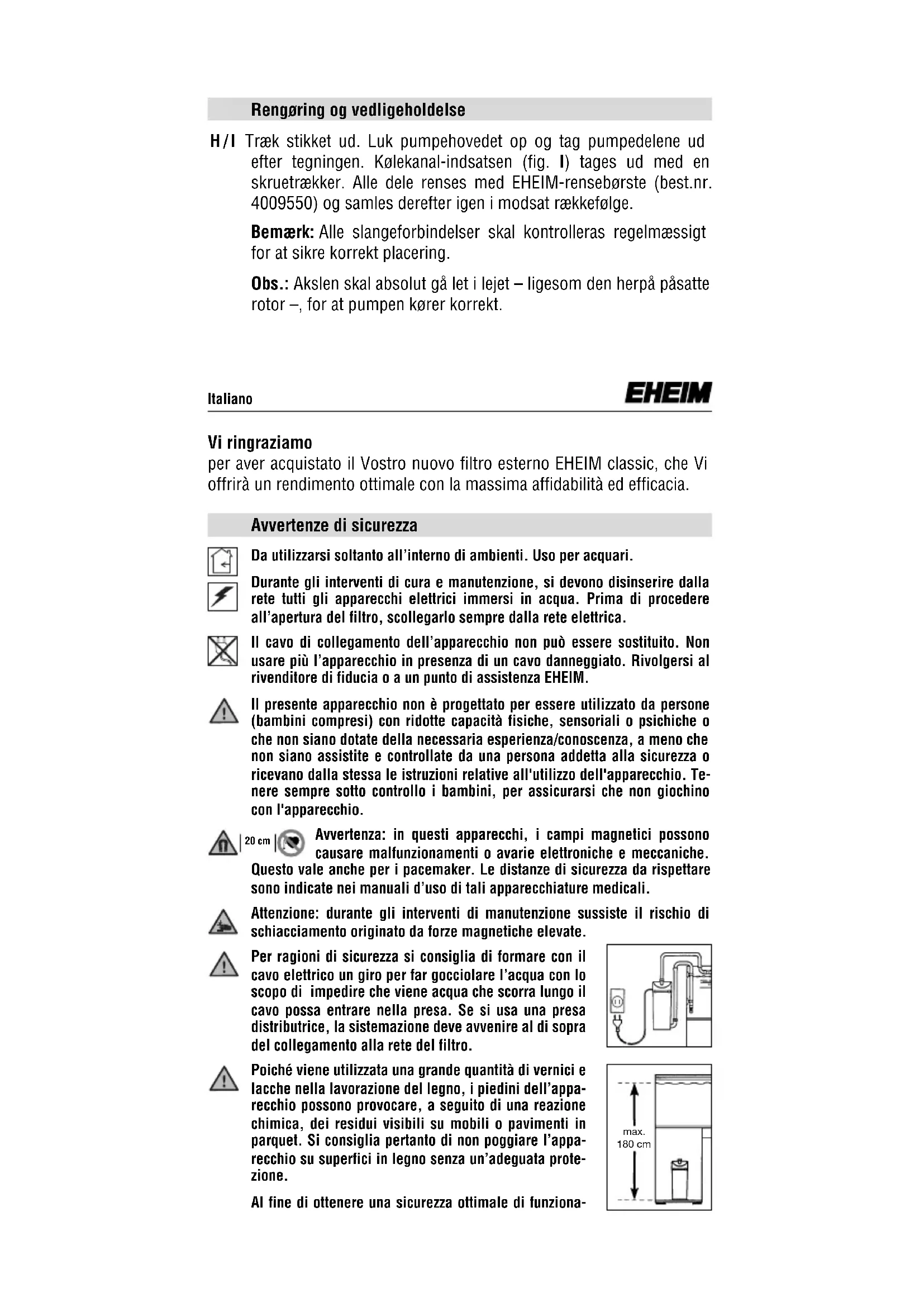

MANUALE UTENTE Classic 2213 EHEIM

per aver acquistato il Vostro nuovo filtro esterno EHEIM classic, che Vi offrirà un rendimento ottimale con la massima affidabilità ed efficacia.

Avvertenze di sicurezza

Da utilizzarsi soltanto all'interno di ambienti. Uso per acquari.

Durante gli interventi di cura e manutenzione, si devono disinserire dalla rete tutti gli apparecchi elettrici immersi in acqua. Prima di procedere all'apertura del filtro, scollegarlo sempre dalla rete elettrica.

Il cavo di collegamento dell'apparecchio non può essere sostituito. Non usare più l'apparecchio in presenza di un cavo danneggiato. Rivolgersi al rivenditore di fiducia o a un punto di assistenza EHEIM.

Il presente apparecchio non è progettato per essere utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o psichiche o che non siano dotate della necessaria esperienza/conoscenza, a meno che non siano assistite e controllate da una persona addetta alla sicurezza o ricevano dalla stessa le istruzioni relative all'utilizzo dell'apparecchio. Tenere sempre sotto controllo i bambini, per assicurarsi che non giochino con l'apparecchio.

20 cm

Avvertenza: in questi apparecchi, i campi magnetici possono causare malfunzionamenti o avarie elettroniche e meccaniche.

Questo vale anche per i pacemaker. Le distanze di sicurezza da rispettare sono indicate nei manuali d'uso di tali apparecchiature medicali.

Attenzione: durante gli interventi di manutenzione sussiste il rischio di schiacciamento originato da forze magnetiche elevate.

Per ragioni di sicurezza si consiglia di formare con il cavo elettrico un giro per far gocciolare l'acqua con lo scopo di impedire che viene acqua che scorra lungo il cavo possa entrare nella presa. Se si usa una presa distributrice, la sistemazione deve avvenire al di sopra del collegamento alla rete del filtro.

Poiché viene utilizzata una grande quantità di vernici e lacche nella lavorazione del legno, i piedini dell'apparecchio possono provocare, a seguito di una reazione chimica, dei residui visibili su mobili o pavimenti in parquet. Si consiglia pertanto di non poggiare l'apparecchio su superfici in legno senza un'adeguata protezione.

Al fine di ottenere una sicurezza ottimale di funziona-

max. 180 cm

mento devono esserci tra la superficie dell'acqua e la base del filtro al mass. 180 cm.

Attenzione: Far funzionare il filtro esclusivamente in posizione verticale!

Rispettare le misure di sicurezza per l'utilizzo di componenti a rischio di scariche elettrostatiche.

Non lavare il dispositivo – o componenti dello stesso – in lavastoviglie. Non resiste al lavaggio in lavastoviglie.

Non smaltire il prodotto assieme ai comuni rifiuti domestici. Consegnare il prodotto alla discarica locale autorizzata.

Il prodotto è omologato secondo le vigenti disposizioni e direttive nazionali ed à conforme alle norme EU.

Filtro esterno 2213

Funzionamento

A ① Testata della pompa ② Contenitore ③ Raccordo tubo di mandata ④ Raccordo tubo d'aspirazione ⑤ Cestello ⑥ Tubo d'aspirazione ⑦ Gabbietta ⑧ Ventose a clips ⑨ Arco d'uscita ⑩ Diffusore a spruzzo.

B Estrarre il cestello impugnando il manico e togliere il coperchio ruotando lo stesso in senso antiorario.

B1 Versione con cuscinetti filtranti: Sciacquare tutti i cuscinetti sotto acqua corrente ed inserirli nel cestello come da disegno: ⓐ 5 x cuscinetti blu per la filtrazione grossolana (n. ord. 2616131 / 2 pz.), Ⓑ 1 x cuscinetto bianco per la filtrazione fine (n. ord. 2616135 / 3 pz.) e ⚫ 1 x cuscinetto nero per la filtrazione con carbone (n. ord. 2628130 / 3 pz.), quale ultimo strato superiore.

Il cuscinetto con carbone ha la capacità di adsorbire quelle sostanze nocive che, in filtri di nuova installazione, possono trovarsi disciolte nell'acqua. Dopo circa due settimane di attività, il cuscinetto di carbone dovrebbero essere rimossi.

B2 Versione con materiale filtrante: Riempire il cestello seguendo questa sequenza: @ca. 3 - 5 cm EHEIM MECH, 16x cuscinetto blu, quale materiale filtrante grossolano (n. ord. 2616131 / 2 pz.), © EHEIM SUBSTRATpro o SUBSTRAT, 1 x cuscinetto bianco, quale materiale filtrante fine (n. ord. 2616135 / 3 pz.), © 1 x cuscinetto di carbone (n. ord. 2628130 / 3 pz.). Successivamente sciacquare il cestello sotto acqua corrente per rimuovere eventuali residui.

Installazione

C Posizionare il coperchio sul cestello chiudendo facendolo ruotare in senso orario e reinserirlo nel contenitore del filtro.

Inserire la testata della pompa e controllare che la guarnizione sia perfettamente in sede. Chiudere i morsetti.

D Collocare il filtro sotto l'acquario o almeno sotto il livello della superficie dell'acqua.

E / F Montare il diffusore a spruzzo in base al disegno A o B.

G

Collegare il tubo di aspirazione e la gabbietta (fig. A) e fissarli ad una delle pareti della vasca con 2 ventose. Attaccare ora i tubi flessibili al filtro: il tubo di aspirazione al bocchettone di entrata inferiore e il tubo di mandata alla testata della pompa. Bloccare i tubi mediante la boccola filettata (fig. K).

Messa in esercizio

Ci sono 3 modi per innescare il filtro. 1) con la peretta aspirante (n. ord. EHEIM 4003540), 2) con il SET 1 installazione (fig. G1 n. ord. EHEIM 4004300), oppure aspirando dal tubo di mandata. Infine, collegare il tubo flessibile a pressione con arco d'uscita al tubo spruzzatore e azionare il filtro mediante la spina di rete.

Quando il filtro è pieno d'acqua si può collegare la pompa; per alcuni secondi, mentre fuoriescono le bollicine d'aria si potrebbe rilevare un leggero rumore della pompa (ciò è del tutto normale). Inserire il terminale nella parte finale del diffusore a spruzzo solo dopo che sono fuoriuscite tutte le bollicine.

Importante: quando i materiali filtranti necessitano di manutenzione e occorre rimuovere il filtro dall'acquario, si consiglia di tenere conto dei seguenti punti:

1) prima di ricollegare il filtro all'acquario accertarsi che non contenga acqua
2) il tubo di mandata collegato al diffusore a spruzzo deve essere privo di acqua e l'eventuale rubinetto aperto
3) dopo aver eseguito i collegamenti, aprire il rubinetto del tubo d'a-spirazione (che ospita l'innesco automatico). A questo punto l'ac-qua entra nel filtro espellendo tutta l'aria dal diffusore a spruzzo, elimina blocchi causati dall'aria ed assicura un perfetto innesco.

Manutenzione

H/I Disinserire la spina. Aprire il coperchio della testata della pompa e togliere gli elementi della pompa come da disegno. Servendosi di un cacciavite, estrarre l'inserto del canale di raffreddamento (fig. I).

Pulire tutti gli elementi servendosi dello scovolo n. ord. 4009550 e reinserirli successivamente nello stesso ordine.

Suggerimento: controllare periodicamente il corretto fissaggio dei tubi flessibili.

Avvertenza: per un ineccepibile avviamento della pompa, le assi nella boccola e le alette devono assolutamente ruotare liberamente.
