Classic 2213 - Filtro de água EHEIM - Manual de utilização gratuito

Tipo de produto	Filtro externo de cartucho para aquário
Marca	EHEIM
Modelo	Classic 2213
Categoria	Filtro de água
Uso	Interior, apenas para aquariofilia
Dimensões (C x L x A)	20,5 x 20,5 x 35,0 cm (estimativa)
Peso	Aproximadamente 2,8 kg (estimativa)
Altura máxima de instalação	180 cm entre a superfície da água e o fundo do filtro
Posição de funcionamento	Apenas vertical
Material do tanque	Plástico
Vedação	Vedação de borracha
Capacidade do cesto de filtração	5 esponjas filtrantes azuis, 1 manta filtrante branca, 1 almofada de carvão (ou massas filtrantes alternativas)
Tipo de bomba	Bomba integrada na cabeça
Conexões	Mangueira do lado da aspiração (inferior) e do lado da pressão (superior), porcas de segurança
Escorvamento	Por pera de escorvamento, acessório universal ou aspiração pelo tubo de retorno
Manutenção	Limpeza das massas filtrantes e da turbina em intervalos regulares
Limpeza	Peças da bomba podem ser limpas com uma escova especial (ref. 4009550); não usar lava-louças
Segurança	Desligar antes de qualquer intervenção; cabo não substituível; evitar água na tomada
Peças de reposição	Disponíveis no revendedor EHEIM (esponjas, manta, carvão, vedação, turbina, etc.)
Informações gerais	Em conformidade com as normas europeias; não descartar no lixo doméstico

Perguntas frequentes - Classic 2213 EHEIM

Como instalar o filtro EHEIM Classic 2213?

Coloque o filtro sob o aquário ou abaixo do nível da água. Monte o tubo de retorno conforme o esquema A ou B, monte o tubo de aspiração com a crépina e fixe-o à parede do aquário com as ventosas. Conecte as mangueiras: aspiração na parte inferior, pressão na cabeça da bomba. Aperte as porcas de segurança.

Como escorvar o filtro?

Três métodos: 1) Usar uma pera de escorvamento (ref. 4003540). 2) Usar o acessório universal de instalação (ref. 4004300). 3) Aspirar pelo tubo de retorno. Certifique-se de que o filtro está cheio de água antes de ligar.

Quais são os materiais de filtração fornecidos?

O filtro é fornecido com 5 esponjas filtrantes azuis, 1 manta filtrante branca e 1 almofada de carvão. Você também pode usar massas filtrantes EHEIM MECH, SUBSTRATpro ou SUBSTRAT como alternativa.

Com que frequência deve-se limpar o filtro?

Limpe as massas filtrantes aproximadamente a cada 4 a 6 semanas, mas não enxágue todas as esponjas no mesmo dia para preservar as bactérias. A almofada de carvão deve ser removida após 2 semanas e descartada. Limpe a turbina e o corpo da bomba com uma escova especial durante a manutenção periódica.

O filtro faz barulho ao ligar, é normal?

Sim, um leve ruído causado pelo ar restante no tanque é normal no início. O ar escapa gradualmente. Assim que a água circula continuamente, o ruído desaparece. Se o ruído persistir, verifique se o filtro está corretamente escorvado e se a turbina gira livremente.

Quais são as instruções de segurança importantes?

Desligue sempre todos os aparelhos antes de colocar a mão na água. Antes de abrir o filtro, desconecte-o completamente. Não substitua o cabo danificado. Evite que a água escorra pelo cabo até a tomada (forme um laço). Não use ao ar livre.

Posso limpar as peças na lava-louças?

Não, nunca limpe o filtro ou seus componentes na lava-louças. Limpe-os à mão com água corrente e uma escova especial.

Como desmontar a cabeça da bomba para manutenção?

Retire o plugue da tomada. Solte o travamento da cabeça da bomba e remova as peças da bomba. Use uma chave de fenda para extrair o canal de resfriamento. Limpe todas as peças com a escova para corpo de bomba (ref. 4009550) e remonte-as na ordem inversa.

Qual é a altura máxima entre o aquário e o filtro?

A distância entre a superfície da água e o fundo do filtro não deve exceder 180 cm para um funcionamento ideal.

Onde posso encontrar peças de reposição?

As peças de reposição (esponjas, manta, carvão, vedação, turbina, etc.) estão disponíveis no seu revendedor EHEIM ou online. As referências estão indicadas no manual: esponja azul ref. 2616131, manta branca ref. 2616135, almofada de carvão ref. 2628130.

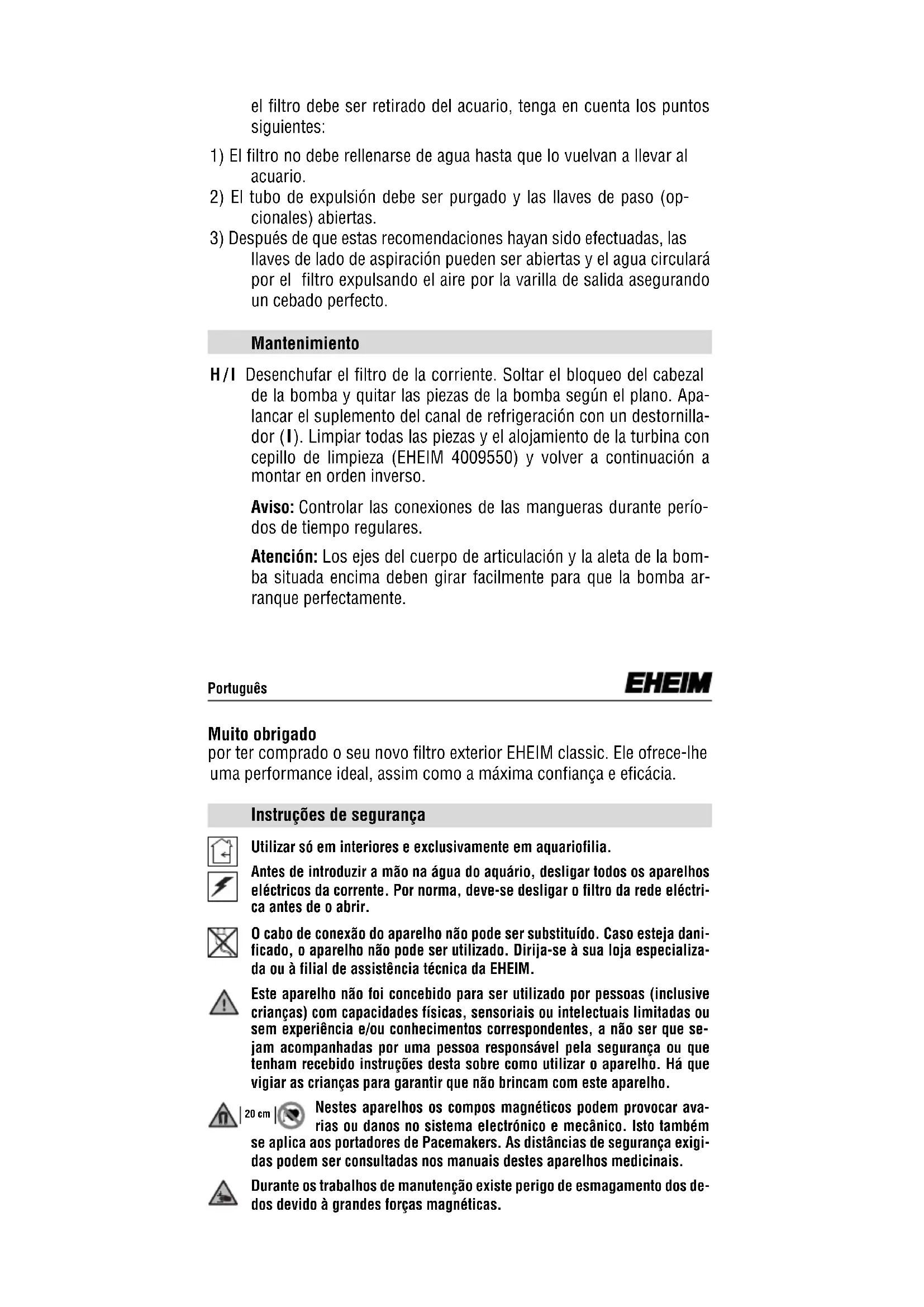

MANUAL DE UTILIZADOR Classic 2213 EHEIM

por ter comprado o seu novo filtro exterior EHEIM classic. Ele ofrece-lhe uma performance ideal, assim como a máxima confiança e eficácia.

Instruções de segurança

Utilizar só em interiores e exclusivamente em aquariofilia.

Antes de introduzir a mão na água do aquário, desligar todos os aparelhos eléctricos da corrente. Por norma, deve-se desligar o filtro da rede eléctrica antes de o abrir.

O cabo de conexão do aparelho não pode ser substituído. Caso esteja danificado, o aparelho não pode ser utilizado. Dirija-se à sua loja especializada ou à filial de assistência técnica da EHEIM.

Este aparelho não foi concebido para ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou intelectuais limitadas ou sem experiência e/ou conhecimentos correspondentes, a não ser que sejam acompanhadas por uma pessoa responsável pela segurança ou que tenham recebido instruções desta sobre como utilizar o aparelho. Há que vigiar as crianças para garantir que não brincam com este aparelho.

20 cm

Nestes aparelhos os compos magnéticos podem provocar avarias ou danos no sistema electrónico e mecânico. Isto também aos portadores de Pacemakers. As distâncias de segurança exigim ser consultadas nos manuais destes aparelhos medicinais.

Durante os trabalhos de manutenção existe perigo de esmagamento dos dedos devido à grandes forças magnéticas.

Para a sua própria segurança, recomenda-se formar um laço com o cabo de conexão à corrente eléctrica que evita que à água escorra pelo cabo até à tomada. Ao usar uma extensão, esta deve ser colocada acima da conexão do filtro à rede eléctrica.

Uma vez que no tratamento da madeira são utilizadas diversas tintas e vernizes, os pés do aparelho podem deixar marcas visíveis nos móveis e no parquet dos pavimentos devido a uma reacção química. Por isso, o aparelho não deveria ser colocado sobre superfícies de madeira sem protecção nos pés.

max. 180 cm

Para que se possa conseguir uma segurança funcional ideal, a distância máx. entre a superfície da água e o fundo do filtro deve ser de 180 cm.

Atenção: O filtro deverá trabalhar sempre na posição direita.

Respeitar as medidas de segurança ao lidar com elementos de construção que acarretem perigo de descarga electrostática.

Não pôr o aparelho – ou partes do aparelho – na máquina de lavar louça. Não lavável na máquina!

Não eliminar este produto com o lixo doméstico normal. Entregá-lo no posto de recolha de lixo especial da sua área.

Este produto foi homologado conforme as respectivas leis e regulamentos nacionais e atende as exigências das normas da U.E.

Filtro exterior 2213

Funcionamento

A

① Bomba ② Cuba do filtro ③ Ligação do tubo de descarga ④ Ligação do tubo de carga ⑤ Recipiente ⑥ Tubo de carga ⑦ Crivo ⑧ Ventosas com clips ⑨ Arco de descarga ⑩ Tubo perfurado de descarga.

B Retirar o cesto do recipiente através de pega e abrir a tampa, girando-a para a esquerda.

B 1 Modelo com almofadas: Lavar todas as almofadas com água da torneira e colocá-las no cesto, conforme indicado no desenho: ① 5 almofadas de esponja azuis (nº de ref. 2616131 / 2 un.), ② 1 almofada de algodão branca (nº de ref. 2616135 / 3 un.) e ③ almofada de carvão preta (nº de ref. 2628130 / 3 un.) como almofada superior.

A almofada de carvão serve para adsorver substâncias nocivas, eventualmente existentes após instalação de um novo filtro. A almofada de carvão deverá ser retirada após um período de funcionamento de, aproximadamente, duas semanas.

B 2 Modelo com materiais filtrantes: Encher o cesto do recipiente da forma seguinte: ⓐ cerca de 3-5 cm EHEIM MECH, Ⓑ almofada de esponja azul (nº de ref. 2616131 / 2 un.), Ⓓ EHEIM SUBSTRATpro o SUBSTRAT, ⓑ almofada de algodão branco (nº de ref. 2616135 / 3 un.), Ⓔ almofada de carvão (nº de ref. 2628130 / 3 un.). Em seguida, passar o recipiente por água fria para remover as partículas das massas filtrantes.

Montagem

C Colocar a tampa do recipiente, girando-a para a direita para fixá-la e posicioná-la no filtro. Montar a cabeça da bomba e assegurar que a vedação esteja correctamente encaixada na guia. Fechar os clips.

D Colocar o filtro de preferência abaixo do aquário ou no mínimo abaixo do nível da água do aquário.

E / F Montar o tubo perfurado de descarga segundo o desenho A ou B.

G Ajustar o crivo ao tubo de carga (desenho A) e fixá-lo à parede do aquário com a ajuda de 2 ventosas. Proceder à união dos tubos com o filtro: o tubo de carga é unido em baixo à saída do filtro, o tubo de descarga é ligado por sua vez à saída existente na cabeça da bomba. Assegurar a fixação dos tubos pelas porcas de segurança (desenho K).

Colocação em serviço

Existem 3 maneiras para começar a pôr o filtro a trabalhar. 1) Com o bolbo de arranque (nº 4003540), com o conjunto „Installation SET 1“ EHEIM (ver G1, nº 4004300) ou aspirando a mangueira de pressão. A seguir, unir a mangueira de pressão com o tubo de saída e o tubo de jacto, e ligar o filtro através da ficha de alimentação.

A bomba pode ser ligada quando o filtro estiver cheio de água, e, por um curto espaço de tempo, enquanto o ar aprisionado estiver a ser expelido do meio filtrante, a bomba efectuará um barulho (isto é normal). Coloque a tampa na extremidade do tubo perfurado de descarga depois de todas as bolhas de ar terem desaparecido.

Importante:

Quando, o meio filtrante necessitar de ser limpo e o filtro, for removido do aquário, tenha em atenção os seguintes pontos:

1) O filtro não deve conter água quando voltar a ser ligado ao aquário.
2) A mangueira de pressão para o tubo perfurado de descarga deve estar sem água e a tampa (se estiver ajustada) deve estar aberta.
3) Depois das ligações estarem efectuadas a tampa do lado da sucção pode ser aberta (a que suporta o sifão). A água fluírá para o filtro expelindo todo o ar pelo tubo perfurado de descarga, eliminando as bolhas de ar, assegurando desta forma um início perfeito.

Manutenção

H/I Desligar a ficha do filtro da corrente eléctrica. Soltar os grampos que prendem a cabeça da bomba e retirar as peças da mesma, como indica o desenho. Retirar com a ajuda de uma chave de para-fusos o canal de refigeração (desenho I). Limpar todas as peças com a ajuda de um escovilhão para corpo de bomba (nº de ref. 4009550) e voltar a montá-las pela mesma ordem.

Aviso: Todas as ligações de mangueira deverão ser revistas regularmente, de modo a preservar uma perfeita união.

Atenção: O eixo de porcelana e as pás da turbina da bomba devem girar facilmente a fim de assegurar o funcionamento correcto da bomba.
