HQDB10001 - Contrôleur HQ Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur DMX
Marque	HQ Power
Modèle	HQDB10001
Alimentation	100-240 V~, 50/60 Hz
Facteur de puissance	0.3
Fusible	F1AL 250 V
Protocole	DMX512
Connecteurs DMX	XLR 5 broches (entrée et sortie)
Nombre max d'appareils DMX par sortie	32
Terminaison DMX requise	Résistance 120 Ω entre signal (-) et signal (+)
Mise à la terre	Oui
Utilisation	Intérieur uniquement
Installation	Par un technicien qualifié conformément aux normes en vigueur
Température de fonctionnement	Non spécifiée
Garantie	24 mois pour les produits grand public
Accessoires inclus	Aucun (câble de sécurité et crochet de suspension non inclus)

FOIRE AUX QUESTIONS - HQDB10001 HQ Power

Comment installer le contrôleur HQDB10001 ?

L'installation doit être réalisée par un technicien qualifié. Placez l'appareil sur une surface stable, ignifuge, résistante aux rayures, à l'eau et antidérapante. Pour un montage en suspension, utilisez un crochet approprié (non inclus) et un boulon M10. Fixez toujours un câble de sécurité comme sécurité additionnelle.

Comment connecter des appareils DMX au HQDB10001 ?

Utilisez des câbles blindés à 2 conducteurs et des connecteurs XLR à 5 broches. Branchez le répartiteur DMX directement au contrôleur ou à la fin de la chaîne. Vous pouvez connecter jusqu'à 32 appareils DMX par prise DMX. Terminez toujours le dernier appareil avec une résistance de 120 Ω entre signal (-) et signal (+).

Quel type de fusible utiliser et comment le remplacer ?

Le fusible est un modèle F1AL 250 V. Pour le remplacer, débranchez l'appareil, laissez-le refroidir, ouvrez le porte-fusible, remplacez par un fusible identique, puis refermez et rebranchez.

Quelles sont les consignes de sécurité importantes ?

Protégez l'appareil de la pluie, de l'humidité et des projections d'eau. Il doit être mis à la terre. Ne le branchez pas avant d'avoir terminé l'installation. Utilisez-le uniquement à l'intérieur. Évitez de vous positionner en dessous lors du montage ou du nettoyage.

Puis-je utiliser cet appareil avec un variateur de lumière ?

Non, ne connectez jamais le contrôleur à un variateur de lumière. Branchez-le directement sur une prise de courant avec mise à la terre.

Comment nettoyer et entretenir le HQDB10001 ?

Débranchez l'appareil avant tout entretien. Laissez-le refroidir. Nettoyez-le avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. Vérifiez régulièrement l'état des câbles et des connecteurs.

Quelle est la garantie du produit ?

La garantie est de 24 mois pour les produits grand public à compter de la date d'achat. Elle couvre les vices de production et de matériaux. Les dommages dus à une utilisation incorrecte, une modification ou un entretien inapproprié sont exclus.

Que faire si l'appareil est endommagé pendant le transport ?

Ne l'installez pas et consultez immédiatement votre revendeur. Tout dommage de transport doit être signalé rapidement.

Puis-je utiliser le HQDB10001 à l'extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Protégez-le de la pluie, de l'humidité et des projections d'eau.

Combien d'appareils DMX puis-je connecter en série ?

Vous pouvez connecter jusqu'à 32 appareils DMX par prise DMX. Pour des installations plus importantes, utilisez un répartiteur DMX.

MODE D'EMPLOI HQDB10001 HQ Power

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question.

Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Utiliser cet appareil uniquement à l'intérieur.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

- Si le câble flexible externe est endommagé, il doit être remplacé par le fabricant, son service technique ou toute autre personne qualifiée, pour éviter tout danger.

• Protéger de la pluie, de l'humidité et des projections d'eau. • L'appareil doit être mis à la terre.
• Ne pas connecter la source d'alimentation avant d'avoir complètement installé et raccordé l'équipement.

3. Directives générales

• Se référer à la garantie de service et de qualité Velleman en fin de ce mode d'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ni Velleman SA ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.
• Garder ce mode d'emploi pour toute référence ultérieure.

4.1 Directives générales

• L'appareil doit être installé par un technicien qualifié et conformément aux normes en vigueur.
• Installer l'appareil sur une surface stable, ignifuge, résistante aux rayures, résistante à l'eau et antidérapante.
• La construction portante de l'appareil doit être capable de supporter 10 fois le poids de l'appareil pendant une heure, sans qu'une déformation de la construction en résulte.
• Enlever tout matériau inflammable dans un rayon de 1 m autour de l'appareil.
• Installer l'appareil à un endroit où il n'y a pas beaucoup de passage et inaccessible à des personnes non autorisées.
• Installer l'appareil afin de pouvoir accéder facilement au câble d'alimentation.

4.2 Suspendre l'appareil

- Toujours fixer l'appareil avec un câble de sécurité (sécurité additionnelle).

Sécurité additionnelle fourches (étriers)

Lorsqu'une fourche est fournie avec le luminaire, les éléments de la fourche doivent pouvoir supporter dix fois le poids du luminaire sans déformation permanente et doivent être fabriqués en matière non combustible, telle que l'acier ou une matière équivalente.

Accessoires

La conception du luminaire doit être telle que les accessoires amovibles, comme par exemple les filtres colorés et les visières, ne puissent, s'ils sont correctement montés, tomber du luminaire dans n'importe quelle position de celui-ci, indépendamment de la position d'utilisation normale du luminaire.

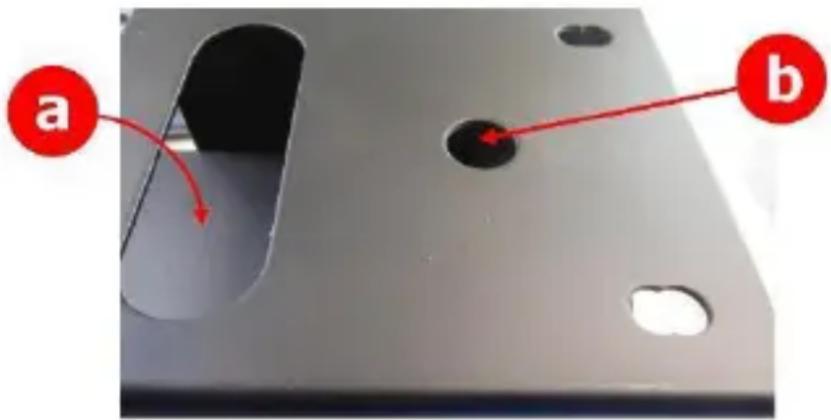

Suspension auxiliaire

Les luminaires doivent être munis d'un dispositif de suspension auxiliaire, sauf s'ils sont destinés à être montés sur le sol. Cette suspension auxiliaire doit être conçue et montée de telle manière qu'aucune partie du luminaire ne puisse tomber même en cas de rupture de la suspension principale. Aucune rupture de la suspension auxiliaire ne doit se produire après 30 chutes de 30 cm.

- Éviter de se positionner en dessous de l'appareil pour l'enlever ou lors du montage ou du nettoyage. Un technicien qualifié doit réviser l'appareil avant la mise en service et ensuite une fois par an.

• L'installation de cet appareil exige une solide expérience pratique : le calcul de la charge max. de la construction, les matériaux d'installation requis,... Un technicien qualifié doit vérifier régulièrement la construction portante et l'appareil lui-même. Ne pas essayer d'installer cet appareil si vous n'avez pas les qualifications requises ; une installation incorrecte peut entraîner des blessures.
• Pour un montage en suspension, utiliser un crochet de suspension approprié (non incl.) et passer un boulon M10 à travers le support (plié).

4.3 Connexion

• La connexion électrique doit être effectuée par un technicien qualifié.
• Brancher l'appareil sur une prise électrique appropriée. Tout appareil doit être branché sur une prise de courant avec mise à la terre. Ne pas connecter à un variateur de lumière.
• Un expert doit approuver l'installation avant qu'elle puisse être mise en service.

Connexion DMX512

Connecter le répartiteur DMX directement au contrôleur ou à la fin de la chaîne d'appareils DMX. Il est possible de connecter max. 32 appareils DMX par prise DMX.

Utiliser uniquement un câble blindé à 2 conducteurs ou des connecteurs XLR à 5 broches pour connecter le contrôleur à l'appareil ou pour connecter les appareils.

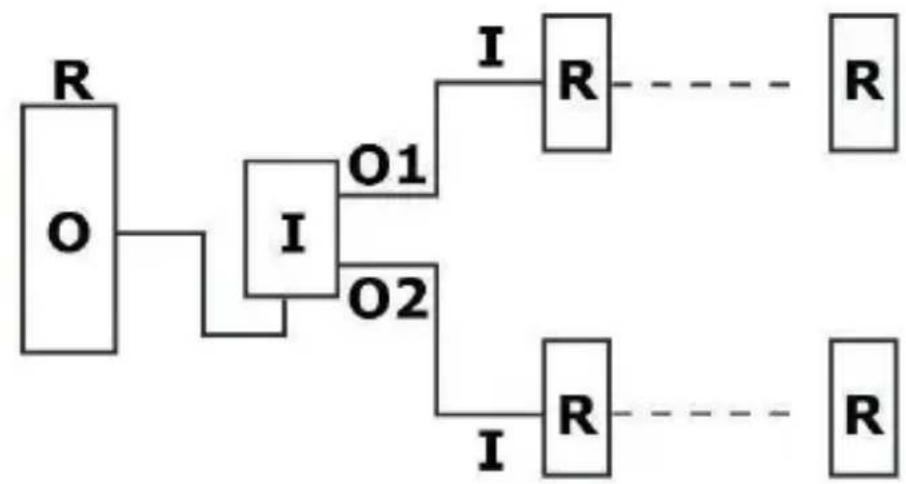

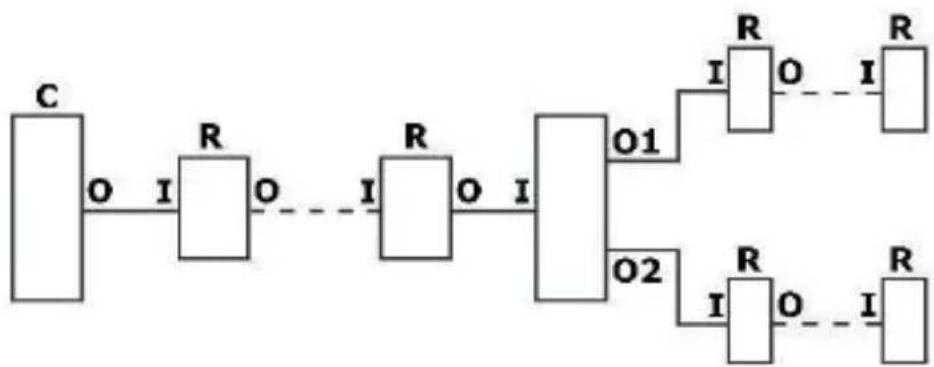

Connexion XLR

Connector l'appareil récepteur à la sortie DMX.

Connector l'appareil émetteur à l'entrée DMX.

sortie DMX

2 1 3

1. masse
2. signal (-)
3. signal (+)

entrée DMX

C	contrôleur DMX
R	récepteur

O	sortie
I	entrée

- Terminer le câble DMX du dernier appareil avec une terminaison. Souder une résistance de 120 Ω entre signal (-) et signal (+) à l'intérieur d'un connecteur XLR à 3 broches et le connecter à la sortie DMX du dernier appareil.

120Ω R 2 1 3

- Activer la terminaison sur le répartiteur si aucun appareil n'est connecté à la sortie.
