Type de produit	Contrôleur DMX RGB+W pour rubans LED
Marque	HQ Power
Modèle	LEDC09
Alimentation	12-24 VCC (non incluse)
Canaux DMX	4 (rouge, vert, bleu, blanc)
Courant de sortie	4 x 4 A
Niveaux de gris	256 (8 bits)
Fréquence MLI	± 2600 Hz
Signal d'entrée	DMX512
Sortie d'alimentation	12 V < 192 W, 24 V < 384 W
Connecteurs d'entrée/sortie DMX	XLR 3 broches et RJ45 (8P8C)
Bornes de sortie	COM, CH1 (rouge), CH2 (vert), CH3 (bleu), CH4 (blanc)
Modes de fonctionnement	Test (couleur statique, changement de couleur, fondu), DMX
Adressage DMX	Interrupteurs DIP 1-9
Dimensions	165 x 68 x 40 mm
Poids	310 g
Sécurité	Protection contre pluie, humidité, projections d'eau ; débrancher avant nettoyage ; pas de pièces réparables par l'utilisateur ; installation par technicien qualifié
Entretien	Nettoyer avec un chiffon sec après débranchement ; protéger de la poussière et températures extrêmes
Garantie	24 mois pour défauts de fabrication (voir conditions en notice)
Informations générales	Utiliser avec accessoires d'origine ; modifications interdites

FOIRE AUX QUESTIONS - LEDC09 HQ Power

Comment adresser le contrôleur LEDC09 en mode DMX ?

Pour adresser le contrôleur en mode DMX, réglez l'interrupteur DIP 10 sur OFF. Utilisez les interrupteurs DIP 1 à 9 pour définir l'adresse DMX en additionnant leurs valeurs binaires (DIP 1 = 1, DIP 2 = 2, DIP 3 = 4, etc.). Par exemple, pour l'adresse 19, activez les DIP 1, 2 et 5 (1+2+16=19). Consultez le tableau dans la notice pour plus de combinaisons.

Comment utiliser le mode test pour une couleur statique ?

Activez le mode test en réglant l'interrupteur DIP 10 sur ON, et les DIP 8 et 9 sur OFF. Ensuite, sélectionnez une couleur statique en activant un seul interrupteur DIP parmi 1 à 7 selon le tableau : DIP 1 = rouge, DIP 2 = vert, DIP 3 = bleu, DIP 4 = jaune, DIP 5 = pourpre, DIP 6 = cyan, DIP 7 = blanc. Si plusieurs DIP sont activés, le plus élevé l'emporte. Si aucun n'est activé, toutes les LEDs sont éteintes.

Comment configurer le changement de couleur automatique ?

Réglez l'interrupteur DIP 10 sur ON. Pour un changement de couleur, activez DIP 8 et désactivez DIP 9. Pour un fondu de couleur, activez DIP 9 (DIP 8 peut être ON ou OFF). Ensuite, réglez la vitesse en activant un DIP parmi 1 à 7 : plus le DIP est élevé, plus la vitesse est rapide. Par exemple, pour un changement de couleur à vitesse moyenne, activez DIP 4 et DIP 8.

Quels types de rubans LED puis-je connecter ?

Le contrôleur LEDC09 est conçu pour les rubans LED RGB+W (rouge, vert, bleu, blanc) avec une tension de 12-24 VCC. Connectez les fils aux bornes : COM (commun), CH1 (rouge), CH2 (vert), CH3 (bleu), CH4 (blanc). Assurez-vous que la puissance totale ne dépasse pas 192 W en 12 V ou 384 W en 24 V.

Quelle alimentation est requise pour le LEDC09 ?

L'appareil nécessite une alimentation externe de 12 à 24 VCC (non incluse). La puissance maximale dépend de la tension : 192 W en 12 V et 384 W en 24 V. Utilisez une alimentation adaptée avec un courant suffisant (maximum 4 x 4 A par canal). Respectez la polarité : V+ et V-.

Comment connecter le contrôleur à un contrôleur DMX externe ?

Vous pouvez utiliser soit un connecteur XLR à 3 broches, soit un connecteur RJ45 (8P8C). Branchez le câble DMX du contrôleur externe sur l'entrée DMX (IN) du LEDC09. Ne jamais utiliser les deux types de connecteurs simultanément. Pour la sortie DMX (OUT), connectez un autre appareil en série.

Que faire si les rubans LED ne s'allument pas ?

Vérifiez d'abord l'alimentation : assurez-vous que la tension et la polarité sont correctes. Vérifiez les connexions aux bornes (COM, CH1-CH4). En mode DMX, assurez-vous que l'adresse est correcte et que le contrôleur DMX externe envoie un signal. En mode test, vérifiez la position des interrupteurs DIP. Si rien ne fonctionne, contactez un technicien qualifié.

Puis-je utiliser à la fois les connecteurs XLR et RJ45 ?

Non, vous devez utiliser exclusivement l'un ou l'autre. La notice précise : 'Utiliser des connecteurs 8P8C ou des connecteurs XLR à 3 broches. Ne jamais utiliser les deux connecteurs en même temps.' L'utilisation simultanée peut endommager l'appareil.

Comment nettoyer et entretenir le contrôleur ?

Avant tout nettoyage, débranchez l'appareil. Utilisez un chiffon sec pour enlever la poussière. Ne jamais utiliser de liquides ou de produits abrasifs. Protégez l'appareil de l'humidité, des températures extrêmes et des chocs. Assurez-vous que les fentes de ventilation ne sont pas obstruées.

Quelles sont les conditions de garantie ?

Le LEDC09 bénéficie d'une garantie de 24 mois contre les défauts de fabrication à compter de la date d'achat. La garantie ne couvre pas les dommages dus à une utilisation incorrecte, une négligence, des modifications non autorisées, ou l'usure normale. Pour toute réclamation, retournez l'appareil avec la preuve d'achat à votre revendeur.

MODE D'EMPLOI LEDC09 HQ Power

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchèterie traitera l'appareil en question. Renvoyer cet appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Être prudent lors de l'installation : toucher un câble sous tension peut causer des électrochocs mortels.

Toujours débrancher l'appareil s'il n'est pas utilisé et avant le nettoyage ou l'entretien. Tirer la fiche pour débrancher l'appareil; ne pas tirer le câble.

Protéger de la pluie, de l'humidité et des projections d'eau. Ne jamais placer d'objet contenant un liquide sur l'appareil.

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

• Confier l'installation et l'entretien à un technicien qualifié.
• La tension réseau ne peut pas dépasser la tension mentionnée dans les spécifications à la fin de cette notice.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de notice.

• Protéger contre la poussière et les températures extrêmes. Veiller à ce que les fentes de ventilation ne soient pas bloquées.
• Protéger l'appareil des chocs. Traiter l'appareil avec circonspection pendant l'opération.
• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Installation

Se référer aux illustrations en page 2-4 de ce mode d'emploi.

1	interrupteurs DIP	sélectionner le mode de fonctionnement
2	entrée DMX	entrée 8P8C (RJ45) depuis le contrôleur DMX externe
3	sortie DMX	sortie 8P8C (RJ45) vers l'autre appareil LEDC09 connecté en série
4	entrée DMX	entrée XLR à 3 broches depuis le contrôleur DMX externe
5	sortie DMX	sortie XLR à 3 broches vers l'autre appareil LEDC09 connecté en série
6	bornes
	V-	vers alimentation 12-24 VCC (-)
	V+	vers alimentation 12-24 VCC (+)
	COM	vers ruban LED, alimentation
	CH1	vers ruban LED, rouge (canal 1)
	CH2	vers ruban LED, vert (canal 2)
	CH3	vers ruban LED, bleu (canal 3)
	CH4	vers ruban LED, blanc (canal 4)

Attention : Utiliser des connecteurs 8P8C ou des connecteurs XLR à 3 broches. Ne jamais utiliser les deux connecteurs en même temps.

5. Mode de test

En mode de test, il est possible de régler une couleur statique, ou d'utiliser le changement de couleur (avec vitesse réglable).

Couleur statique

Pour régler une couleur statique :

1. Régler l'interrupteur DIP 10 sur ON.
2. Régler les interrupteurs DIP 8 et 9 sur OFF.
3. Régler l'interrupteur DIP correspondant (1-7) sur ON pour sélectionner la couleur statique souhaitée. Si tous les interrupteurs DIP sont réglés sur OFF, toutes les LEDs sont éteintes. Si plusieurs interrupteurs DIP sont réglés sur ON, l'interrupteur DIP avec la valeur la plus haute est valable :

LEDC09

Couleur	Interrupteur DIP
	1	2	3	4	5	6	7	8	9
Rouge	1	0	0	0	0	0	0	0	0
Vert	x	1	0	0	0	0	0	0	0
Bleu	x	x	1	0	0	0	0	0	0
Jaune	x	x	x	1	0	0	0	0	0
Pourpre	x	x	x	x	1	0	0	0	0
Cyan	x	x	x	x	x	1	0	0	0
Blanc	x	x	x	x	x	x	1	0	0

Changement de couleur

Pour utiliser le changement de couleur :

1. Régler l'interrupteur DIP 10 sur ON.
2. Choisir le mode dynamique souhaité :
3. Pour le changement de couleur, régler l'interrupteur 8 sur ON et l'interrupteur 9 sur OFF. Pour le fondu de couleur, régler l'interrupteur 9 sur ON (interrupteur DIP 8 peut être mis sur ON ou OFF).
4. Mettre l'interrupteur DIP correspondant (1-7) sur ON pour régler la vitesse du changement de couleur. Tous les interrupteurs DIP sont en position OFF = vitesse minimale; interrupteur DIP 7 est réglé sur ON = vitesse maximale. Si plusieurs interrupteurs DIP sont réglés sur ON, l'interrupteur DIP avec la valeur la plus haute est valable.

Quelques exemples :

Mode	Interrupteur DIP
	1	2	3	4	5	6	7	8	9
Changement de couleur, vitesse moyenne	x	x	x	1	0	0	0	1	0
Fondu de couleur, vitesse maximale	x	x	x	x	x	x	1	x	1

Faire fonctionner l'appareil avec pilotage DMX :

1. Régler l'interrupteur DIP 10 sur OFF.
2. Connecter le contrôleur DMX externe à l'entrée DMX.

Attention : Utiliser des connecteurs 8P8C ou des connecteurs XLR à 3 broches. Ne jamais utiliser les deux connecteurs en même temps.

1. Sélectionner l'adresse DMX avec les interrupteurs DIP 1-9 :

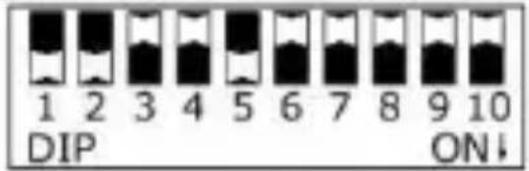

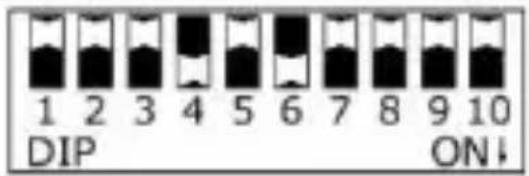

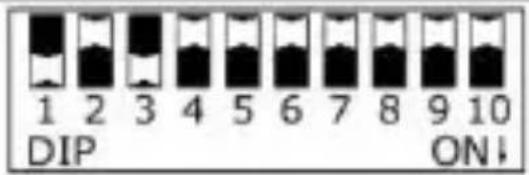

Adresse	Interrupteurs DIP
5
19
40

Interrupteur	Valeur binaire
1	1
2	2
3	4
4	8
5	16
6	32
7	64
8	128
9	256

Régler plusieurs interrupteurs DIP sur ON et additionner leurs valeurs correspondantes pour obtenir l'adresse DMX souhaitée. Par exemple : si seulement l'interrupteur DIP 8 est réglé sur ON, l'adresse DMX est 128. Régler les interrupteurs DIP 1, 2, et 5 sur ON (1 + 2 + 16 = 19), pour obtenir l'adresse DMX 19.

7. Spécifications techniques

Canaux DMX	4
alimentation	12-24 VCC (non incl.)
sortie d'alimentation	12 V	< 192 W
	24 V	< 384 W
courant de sortie	4 x 4 A
signal d'entrée	DMX512
niveaux de gris	256 (8 bits)
fréquence MLI	± 2600 Hz

LEDC09

poids	310 g
dimensions	165 x 68 x 40 mm

N’employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d’informations concernant cet article et la dernière version de cette notice, visiter notre site web www.hqpower.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

© DROITS D'AUTEUR – SA Velleman est l'ayant droit des droits d'auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé

impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement

être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
