Produkttyp	DMX RGB+W Controller für LED-Streifen
Marke	HQ Power
Modell	LEDC09
Stromversorgung	12-24 VDC (nicht enthalten)
DMX-Kanäle	4 (rot, grün, blau, weiß)
Ausgangsstrom	4 x 4 A
Graustufen	256 (8 Bit)
PWM-Frequenz	± 2600 Hz
Eingangssignal	DMX512
Ausgangsleistung	12 V < 192 W, 24 V < 384 W
DMX-Ein-/Ausgangsanschlüsse	XLR 3-polig und RJ45 (8P8C)
Ausgangsklemmen	COM, CH1 (rot), CH2 (grün), CH3 (blau), CH4 (weiß)
Betriebsmodi	Test (statische Farbe, Farbwechsel, Überblendung), DMX
DMX-Adressierung	DIP-Schalter 1-9
Abmessungen	165 x 68 x 40 mm
Gewicht	310 g
Sicherheit	Schutz gegen Regen, Feuchtigkeit, Spritzwasser; vor Reinigung trennen; keine vom Benutzer reparierbaren Teile; Installation durch qualifizierten Techniker
Wartung	Nach Trennung mit trockenem Tuch reinigen; vor Staub und extremen Temperaturen schützen
Garantie	24 Monate auf Herstellungsfehler (siehe Bedingungen in der Anleitung)
Allgemeine Informationen	Nur mit Originalzubehör verwenden; Änderungen verboten

Häufig gestellte Fragen - LEDC09 HQ Power

Wie adressiere ich den LEDC09-Controller im DMX-Modus?

Um den Controller im DMX-Modus zu adressieren, stellen Sie DIP-Schalter 10 auf OFF. Verwenden Sie die DIP-Schalter 1 bis 9, um die DMX-Adresse durch Addition ihrer Binärwerte einzustellen (DIP 1 = 1, DIP 2 = 2, DIP 3 = 4, usw.). Zum Beispiel für Adresse 19 aktivieren Sie DIP 1, 2 und 5 (1+2+16=19). Weitere Kombinationen finden Sie in der Tabelle in der Anleitung.

Wie verwende ich den Testmodus für eine statische Farbe?

Aktivieren Sie den Testmodus, indem Sie DIP-Schalter 10 auf ON und DIP 8 und 9 auf OFF stellen. Wählen Sie dann eine statische Farbe, indem Sie einen einzelnen DIP-Schalter von 1 bis 7 laut Tabelle aktivieren: DIP 1 = rot, DIP 2 = grün, DIP 3 = blau, DIP 4 = gelb, DIP 5 = purpur, DIP 6 = cyan, DIP 7 = weiß. Wenn mehrere DIP aktiviert sind, gewinnt der höchste. Wenn keiner aktiviert ist, sind alle LEDs aus.

Wie konfiguriere ich den automatischen Farbwechsel?

Stellen Sie DIP-Schalter 10 auf ON. Für einen Farbwechsel aktivieren Sie DIP 8 und deaktivieren DIP 9. Für einen Farbüberblendung aktivieren Sie DIP 9 (DIP 8 kann ON oder OFF sein). Stellen Sie dann die Geschwindigkeit ein, indem Sie einen DIP von 1 bis 7 aktivieren: je höher der DIP, desto schneller. Zum Beispiel für einen Farbwechsel mit mittlerer Geschwindigkeit aktivieren Sie DIP 4 und DIP 8.

Welche Arten von LED-Streifen kann ich anschließen?

Der LEDC09-Controller ist für RGB+W-LED-Streifen (rot, grün, blau, weiß) mit einer Spannung von 12-24 VDC ausgelegt. Schließen Sie die Drähte an die Klemmen an: COM (gemeinsam), CH1 (rot), CH2 (grün), CH3 (blau), CH4 (weiß). Stellen Sie sicher, dass die Gesamtleistung 192 W bei 12 V oder 384 W bei 24 V nicht überschreitet.

Welches Netzteil wird für den LEDC09 benötigt?

Das Gerät benötigt ein externes Netzteil von 12 bis 24 VDC (nicht enthalten). Die maximale Leistung hängt von der Spannung ab: 192 W bei 12 V und 384 W bei 24 V. Verwenden Sie ein geeignetes Netzteil mit ausreichendem Strom (maximal 4 x 4 A pro Kanal). Beachten Sie die Polarität: V+ und V-.

Wie verbinde ich den Controller mit einem externen DMX-Controller?

Sie können entweder einen XLR-Stecker (3-polig) oder einen RJ45-Stecker (8P8C) verwenden. Schließen Sie das DMX-Kabel des externen Controllers an den DMX-Eingang (IN) des LEDC09 an. Verwenden Sie niemals beide Steckertypen gleichzeitig. Für den DMX-Ausgang (OUT) schließen Sie ein weiteres Gerät in Reihe an.

Was tun, wenn die LED-Streifen nicht leuchten?

Überprüfen Sie zuerst die Stromversorgung: Stellen Sie sicher, dass Spannung und Polarität korrekt sind. Überprüfen Sie die Verbindungen an den Klemmen (COM, CH1-CH4). Im DMX-Modus stellen Sie sicher, dass die Adresse korrekt ist und der externe DMX-Controller ein Signal sendet. Im Testmodus überprüfen Sie die Position der DIP-Schalter. Wenn nichts funktioniert, wenden Sie sich an einen qualifizierten Techniker.

Kann ich sowohl XLR- als auch RJ45-Stecker verwenden?

Nein, Sie müssen ausschließlich einen der beiden verwenden. Die Anleitung gibt an: 'Verwenden Sie 8P8C-Stecker oder XLR-Stecker mit 3 Pins. Verwenden Sie niemals beide Stecker gleichzeitig.' Gleichzeitige Verwendung kann das Gerät beschädigen.

Wie reinige und warte ich den Controller?

Trennen Sie das Gerät vor jeder Reinigung. Verwenden Sie ein trockenes Tuch, um Staub zu entfernen. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel. Schützen Sie das Gerät vor Feuchtigkeit, extremen Temperaturen und Stößen. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Was sind die Garantiebedingungen?

Der LEDC09 hat eine Garantie von 24 Monaten auf Herstellungsfehler ab Kaufdatum. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung, Vernachlässigung, unbefugte Änderungen oder normalen Verschleiß ab. Für Reklamationen geben Sie das Gerät mit Kaufbeleg an Ihren Händler zurück.

BEDIENUNGSANLEITUNG LEDC09 HQ Power

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für HQPower™ entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

LEDC09

2. Sicherheitshinweise

Seien Sie während der Installation des Gerätes sehr vorsichtig: das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen.

Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.

Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.

Halten Sie Kinder und Unbefugte vom Gerät fern.

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

• Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Schützen Sie das Gerät vor Staub und extremen Temperaturen. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden.
• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.

LEDC09

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Installation

Siehe Abbildungen, Seite 2-4 dieser Bedienungsanleitung.

1	DIP-Schalter	um einen Betriebsmodus auszuwählen
2	DMX-Eingang	8P8C-Eingang (RJ45) vom externen DMX-Controller
3	DMX-Ausgang	8P8C-Ausgang (RJ45) zum nächsten LEDC09-Gerät der Daisy-Chain-Verbindung
4	DMX-Eingang	3-pol. XLR-Eingang vom externen DMX-Controller
5	DMX-Ausgang	3-pol. XLR-Ausgang zum nächsten LEDC09-Gerät der Daisy-Chain-Verbindung
6	Anschlüsse
	V-	zur 12-24 VDC-Stromversorgung (-)
	V+	zur 12-24 VDC-Stromversorgung (+)
	COM	zur LED-Leiste, Stromversorgung
	CH1	zur LED-Leiste, rot (Kanal 1)
	CH2	zur LED-Leiste, grün (Kanal 2)
	CH3	zur LED-Leiste, blau (Kanal 3)
	CH4	zur LED-Leiste, weiß (Kanal 4)

Achtung: Verwenden Sie weder 8P8C-Anschlüsse oder 3-pol. XLR-Anschlüsse. Verwenden Sie nicht beide.

5. Testmodus

Im Testmodus können Sie eine statische Farbe auswählen oder den Farbwechsel-Modus mit verschiedenen Geschwindigkeiten verwenden.

Statische Farbe

Eine statische Farbe einstellen:

1. Stellen Sie DIP-Schalter 10 auf ON.
2. Stellen Sie DIP-Schalter 8 und 9 auf OFF.

LEDC09

1. Wählen Sie die gewünschte statische Farbe aus, indem Sie den entsprechenden DIP-Schalter (1-7) auf ON stellen. Sind alle DIP-Schalter ausgeschaltet, dann sind die LEDs ausgeschaltet. Stehen mehrere DIP-Schalter auf ON, dann dominiert der DIP-Schalter mit dem höchsten Wert:

Farbe	DIP-Schalter
	1	2	3	4	5	6	7	8	9
Rot	1	0	0	0	0	0	0	0	0
Grün	x	1	0	0	0	0	0	0	0
Blau	x	x	1	0	0	0	0	0	0
Gelb	x	x	x	1	0	0	0	0	0
Purpur	x	x	x	x	1	0	0	0	0
Cyan	x	x	x	x	x	1	0	0	0
Weiß	x	x	x	x	x	x	1	0	0

0 = ausgeschaltet; 1 = eingeschaltet; x = aus- oder eingeschaltet.

Farbwechsel

Um den Farbwechsel-Modus zu verwenden:

1. Stellen Sie DIP-Schalter 10 auf ON.

2. Wählen Sie den gewünschten dynamischen Modus aus:

3. Für den Farbwechsel-Modus, stellen Sie DIP-Schalter 8 auf ON und DIP-Schalter 9 auf OFF.

4. Für den Farbübergang-Modus, stellen Sie DIP-Schalter 9 auf ON (DIP-Schalter 8 ist weder ein- oder ausgeschaltet).

5. Stellen Sie die Geschwindigkeit des Farbwechsels ein, indem Sie den entsprechenden DIP-Schalter (1-7) auf ON stellen. Alle DIP-Schalter ausgeschaltet = min. Geschwindigkeit; DIP-Schalter 7 eingeschaltet = max. Geschwindigkeit. Stehen mehrere DIP-Schalter auf ON, dann dominiert der DIP-Schalter mit dem höchsten Wert.

Einige Beispiele:

Modus	DIP-Schalter
	1	2	3	4	5	6	7	8	9
Farbwechsel mit mittlerer Geschwindigkeit	x	x	x	1	0	0	0	1	0

LEDC09

Modus	DIP-Schalter
	1	2	3	4	5	6	7	8	9
Farbübergang mit max. Geschwindigkeit	x	x	x	x	x	x	1	x	1

0 = ausgeschaltet; 1 = eingeschaltet; x = aus- oder eingeschaltet.

6. DMX-Modus

Den DMX-Modus einstellen:

1. Stellen Sie DIP-Schalter 10 auf OFF.
2. Verbinden Sie den externen DMX-Controller mit dem DMX-Eingang.

Achtung: Verwenden Sie weder 8P8C-Anschlüsse oder 3-pol. XLR-Anschlüsse. Verwenden Sie nicht beide.

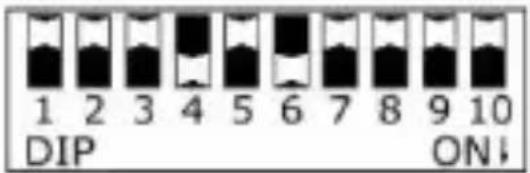

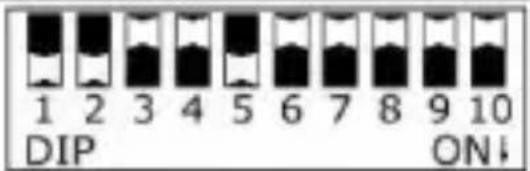

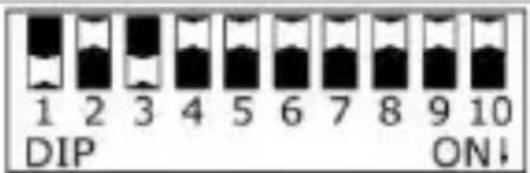

1. Verwenden Sie DIP-Schalter 1-9, um die DMX-Adresse zu spezifizieren:

Adresse	DIP-Schalter
5
19
40

Schalter	Binärer Wert
1	1
2	2
3	4
4	8
5	16
6	32
7	64
8	128
9	256

Stellen Sie mehrere DIP-Schalter auf ON und fügen Sie den entsprechenden Wert hinzu, um die gewünschte DMX-Adresse zu bekommen. Zum Beispiel: ist nur DIP-Schalter 8 eingeschaltet, dann ist die DMX-Adresse 128. Für DMX-Adresse 19, stellen Sie DIP-Schalter 1, 2 und 5 auf ON (1 + 2 + 16 = 19).

7. Technische Daten

DMX-Kanäle	4
Stromversorgung	12-24 VDC (nicht mitgeliefert)

V. 03 - 08/08/2017 26 ©Velleman nv

LEDC09

Netzausgang	12 V	< 192 W
	24 V	< 384 W
Ausgangsstrom	4 x 4 A
Eingangssignal	DMX512
Graustufen	256 (8 bits)
PWM-Frequenz	± 2600 Hz
Gewicht	310 g
Abmessungen	165 x 68 x 40 mm

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
