Producttype	DMX RGB+W controller voor LED-strips
Merk	HQ Power
Model	LEDC09
Voeding	12-24 VCC (niet inbegrepen)
DMX-kanalen	4 (rood, groen, blauw, wit)
Uitgangsstroom	4 x 4 A
Grijswaarden	256 (8 bits)
PWM-frequentie	± 2600 Hz
Ingangssignaal	DMX512
Voedingsuitgang	12 V < 192 W, 24 V < 384 W
DMX in-/uitgangsaansluitingen	XLR 3-pins en RJ45 (8P8C)
Uitgangsklemmen	COM, CH1 (rood), CH2 (groen), CH3 (blauw), CH4 (wit)
Werkingsmodi	Test (statische kleur, kleurwissel, fade), DMX
DMX-adressering	DIP-schakelaars 1-9
Afmetingen	165 x 68 x 40 mm
Gewicht	310 g
Veiligheid	Bescherming tegen regen, vocht, waterspatten; uitschakelen voor reiniging; geen door gebruiker te repareren onderdelen; installatie door gekwalificeerd technicus
Onderhoud	Reinigen met een droge doek na uitschakelen; beschermen tegen stof en extreme temperaturen
Garantie	24 maanden op fabricagefouten (zie voorwaarden in de handleiding)
Algemene informatie	Gebruik met originele accessoires; wijzigingen verboden

Veelgestelde vragen - LEDC09 HQ Power

Hoe adresseer ik de LEDC09 controller in DMX-modus?

Om de controller in DMX-modus te adresseren, zet DIP-schakelaar 10 op OFF. Gebruik DIP-schakelaars 1 tot 9 om het DMX-adres in te stellen door hun binaire waarden op te tellen (DIP 1 = 1, DIP 2 = 2, DIP 3 = 4, enz.). Bijvoorbeeld, voor adres 19, activeer DIP 1, 2 en 5 (1+2+16=19). Raadpleeg de tabel in de handleiding voor meer combinaties.

Hoe gebruik ik de testmodus voor een statische kleur?

Activeer de testmodus door DIP-schakelaar 10 op ON te zetten, en DIP 8 en 9 op OFF. Selecteer vervolgens een statische kleur door één DIP-schakelaar van 1 tot 7 te activeren volgens de tabel: DIP 1 = rood, DIP 2 = groen, DIP 3 = blauw, DIP 4 = geel, DIP 5 = paars, DIP 6 = cyaan, DIP 7 = wit. Als meerdere DIP's worden geactiveerd, wint de hoogste. Als geen wordt geactiveerd, zijn alle LED's uit.

Hoe stel ik de automatische kleurwissel in?

Zet DIP-schakelaar 10 op ON. Voor een kleurwissel activeer DIP 8 en deactiveer DIP 9. Voor een kleurfade activeer DIP 9 (DIP 8 mag ON of OFF zijn). Stel daarna de snelheid in door een DIP van 1 tot 7 te activeren: hoe hoger de DIP, hoe sneller. Bijvoorbeeld, voor een kleurwissel op gemiddelde snelheid, activeer DIP 4 en DIP 8.

Welke soorten LED-strips kan ik aansluiten?

De LEDC09 controller is ontworpen voor RGB+W LED-strips (rood, groen, blauw, wit) met een spanning van 12-24 VDC. Sluit de draden aan op de klemmen: COM (common), CH1 (rood), CH2 (groen), CH3 (blauw), CH4 (wit). Zorg dat het totale vermogen niet hoger is dan 192 W bij 12 V of 384 W bij 24 V.

Welke voeding is vereist voor de LEDC09?

Het apparaat heeft een externe voeding van 12 tot 24 VDC nodig (niet inbegrepen). Het maximale vermogen hangt af van de spanning: 192 W bij 12 V en 384 W bij 24 V. Gebruik een geschikte voeding met voldoende stroom (maximaal 4 x 4 A per kanaal). Let op de polariteit: V+ en V-.

Hoe sluit ik de controller aan op een externe DMX-controller?

U kunt een XLR 3-pins connector of een RJ45 (8P8C) connector gebruiken. Sluit de DMX-kabel van de externe controller aan op de DMX-ingang (IN) van de LEDC09. Gebruik nooit beide connectortypen tegelijk. Voor de DMX-uitgang (OUT) sluit u een ander apparaat in serie aan.

Wat te doen als de LED-strips niet aangaan?

Controleer eerst de voeding: zorg dat de spanning en polariteit correct zijn. Controleer de aansluitingen op de klemmen (COM, CH1-CH4). In DMX-modus, zorg dat het adres correct is en dat de externe DMX-controller een signaal stuurt. In testmodus, controleer de stand van de DIP-schakelaars. Als niets werkt, neem contact op met een gekwalificeerd technicus.

Kan ik zowel XLR- als RJ45-connectoren gebruiken?

Nee, u moet uitsluitend een van beide gebruiken. De handleiding vermeldt: 'Gebruik 8P8C-connectoren of XLR 3-pins connectoren. Gebruik nooit beide connectoren tegelijk.' Gelijktijdig gebruik kan het apparaat beschadigen.

Hoe reinig en onderhoud ik de controller?

Voor reiniging, schakel het apparaat uit en haal de stekker eruit. Gebruik een droge doek om stof te verwijderen. Gebruik nooit vloeistoffen of schurende producten. Bescherm het apparaat tegen vocht, extreme temperaturen en schokken. Zorg dat de ventilatiesleuven niet zijn geblokkeerd.

Wat zijn de garantievoorwaarden?

De LEDC09 heeft een garantie van 24 maanden op fabricagefouten vanaf de aankoopdatum. De garantie dekt geen schade door onjuist gebruik, verwaarlozing, niet-geautoriseerde wijzigingen of normale slijtage. Voor een claim, retourneer het apparaat met aankoopbewijs aan uw dealer.

GEBRUIKSAANWIJZING LEDC09 HQ Power

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

LEDC09

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer of gebruik het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Wees voorzichtig bij de installatie: raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden.

Trek de stekker uit het stopcontact voordat u het toestel reinigt en als u het niet gebruikt. Houd de voedingskabel altijd vast bij de stekker en niet bij de kabel.

Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats geen objecten gevuld met vloeistof op of naast het toestel.

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Er zijn geen door de gebruiker vervangbare onderdelen in dit toestel. Voor onderhoud of reserveonderdelen, contacteer uw dealer.

• Laat dit toestel installeren en onderhouden door een geschoolde technicus.
• De beschikbare netspanning mag niet hoger zijn dan de spanning in de specificaties achteraan de handleiding.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

• Bescherm dit toestel tegen stof en extreme temperaturen. Zorg dat de verluchtingsopeningen niet verstopt geraken.
• Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de bediening.
• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel, valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

LEDC09

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Bewaar deze handleiding voor verdere raadpleging.

4. Installatie

Raadpleeg de afbeeldingen op pagina 2-4 van deze handleiding.

1	DIP-schakelaars	de bedrijfsmodus selecteren
2	DMX-ingang	8P8C (RJ45)-ingang van externe DMX-controller
3	DMX-uitgang	8P8C (RJ45)-uitgang naar het volgende LEDC09-toestel dat in serie aangesloten is
4	DMX-ingang	3-polige XLR-ingang van externe DMX-controller
5	DMX-uitgang	3-polige XLR-uitgang naar het volgende LEDC09-toestel dat in serie aangesloten is
6	aansluitingen
	V-	naar voeding 12-24 VDC (-)
	V+	naar voeding 12-24 VDC (+)
	COM	naar ledstrip, voeding
	CH1	naar ledstrip, rood (kanaal 1)
	CH2	naar ledstrip, groen (kanaal 2)
	CH3	naar ledstrip, blauw (kanaal 3)
	CH4	naar ledstrip, wit (kanaal 4)

Opgelet: Gebruik 8P8C-aansluitingen of 3-polige XLR-aansluitingen. Gebruik nooit beide aansluitingen tegelijk.

5. Testmodus

In testmodus kunt u een statische kleur instellen, of kleurwisseling (met instelbare snelheid) gebruiken.

Statische kleur

Een statische kleur instellen:

1. Zet DIP-schakelaar 10 op ON.
2. Zet DIP-schakelaars 8 en 9 op OFF.
3. Zet de overeenkomstige DIP-schakelaar (1-7) op ON, om de gewenste statische kleur in te stellen. Staan alle DIP-

V. 03 - 08/08/2017 9 ©Velleman nv

LEDC09

schakelaars in de OFF-positie, dan zijn alle leds uitgeschakeld. Staan meerdere DIP-schakelaars in de ON-positie, dan heeft de DIP-schakelaar met de hoogste waarde voorrang:

Kleur	DIP-schakelaar
	1	2	3	4	5	6	7	8	9
Rood	1	0	0	0	0	0	0	0	0
Groen	x	1	0	0	0	0	0	0	0
Blauw	x	x	1	0	0	0	0	0	0
Geel	x	x	x	1	0	0	0	0	0
Purper	x	x	x	x	1	0	0	0	0
Cyaan	x	x	x	x	x	1	0	0	0
Wit	x	x	x	x	x	x	1	0	0

0 = uit; 1 = aan; x = aan of uit.

Kleurwisseling

Kleurwisseling gebruiken:

1. Zet DIP-schakelaar 10 op ON.

2. Selecteer de gewenste dynamische modus:

3. Voor kleurovergang, zet DIP-schakelaar 8 op ON en DIP-schakelaar 9 op OFF.

4. Voor kleurfading, zet DIP-schakelaar 9 op ON (DIP-schakelaar 8 kan op ON of OFF staan).

5. Zet de overeenkomstige DIP-schakelaar (1-7) op ON, om de snelheid van de kleurwisseling in te stellen. Alle DIP-schakelaars op OFF = minimumsnelheid; DIP-schakelaar 7 op ON = maximumsnelheid. Staan meerdere DIP-schakelaars in de ON-positie, dan heeft de DIP-schakelaar met de hoogste waarde voorrang.

Enkele voorbeelden:

Modus	DIP-schakelaar
	1	2	3	4	5	6	7	8	9
Kleurwisseling, middelmatige snelheid	x	x	x	1	0	0	0	1	0
Kleurfading, maximumsnelheid	x	x	x	x	x	x	1	x	1

0 = uit; 1 = aan; x = aan of uit.

V. 03 - 08/08/2017 10 ©Velleman nv

LEDC09

6. DMX-sturing

Het toestel met DMX-sturing instellen:

1. Zet DIP-schakelaar 10 op OFF.

2. Sluit de externe DMX-controller aan op de DMX-ingang.
   Opgelet: Gebruik 8P8C-aansluitingen of 3-polige XLR-aansluitingen. Gebruik nooit beide aansluitingen tegelijk.

3. Stel het DMX-adres in met DIP-schakelaars 1-9:

Adres	DIP-schakelaars

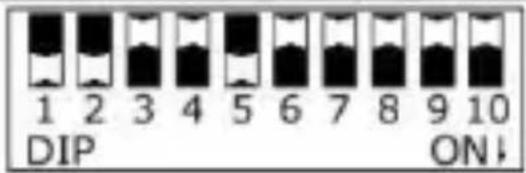

5

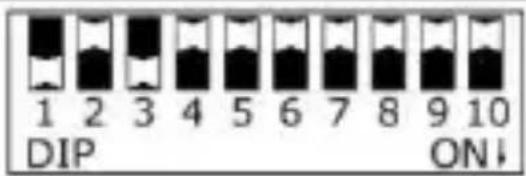

19

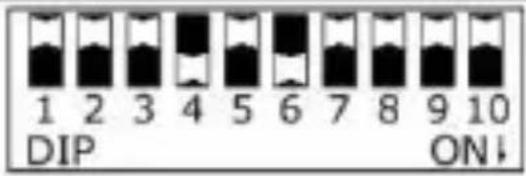

40

Schakelaar	Binaire waarde
1	1
2	2
3	4
4	8
5	16
6	32
7	64
8	128
9	256

Zet meerdere DIP-schakelaars op ON en tel hun overeenkomstige waarden op, om het gewenste DMX-adres in te stellen. Bijvoorbeeld: staat alleen DIP-schakelaar 8 op ON, dan is het DMX-adres 128. Zet DIP-schakelaars 1, 2 en 5 op ON (1 + 2 + 16 = 19), om DMX-adres 19 te verkrijgen.

7. Technische specificaties

DMX-kanalen	4
voeding	12-24 VDC (niet meegelev.)
voedingsuitgang	12 V	< 192 W
	24 V	< 384 W
uitgangsstroom	4 x 4 A
ingangssignaal	DMX512
grijswaarden	256 (8 bits)
PWM-frequentie	± 2600 Hz
gewicht	310 g
afmetingen	165 x 68 x 40 mm

V. 03 - 08/08/2017 11 ©Velleman nv

LEDC09

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.hqpower.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT – Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

• alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.
• verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).
• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.
• defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.
• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).
• schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.
• alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
