GEBRUIKSAANWIJZING VDPC145 HQ Power

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering. Dank u voor uw aankoop! Lees de handleiding voor u het toestel in gebruik neemt. Dit is een 192-kanaals DMX controller waarmee u 12 toestellen met elk 16 kanalen kunt aansturen. Het toestel beschikt over 30 geheugenbanken van 8 scènes elk, 6 chases voor de programmering van scènes en een 4-digits LED display. Ga na of het toestel werd beschadigd tijdens het transport. Zo ja, stel dan de installatie van het toestel uit en raadpleeg uw dealer.

2. Veiligheidsinstructies

• Laat dit toestel installeren en onderhouden door een geschoold technicus.

• De garantie geldt niet voor schade die werd veroorzaakt door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• Om beschadiging te vermijden, mag u het toestel niet onmiddellijk inschakelen indien het werd blootgesteld aan temperatuurschommelingen. Wacht tot het toestel kamertemperatuur heeft bereikt.

• De beschikbare netspanning mag niet hoger zijn dan de spanning die wordt vermeld in de specificaties achteraan de handleiding.

• De voedingskabel mag niet worden gekrimpt of beschadigd door scherpe voorwerpen. Zo ja, laat uw dealer dan een nieuwe voedingskabel aanbrengen.

• Ontkoppel het toestel voor u het reinigt en wanneer het niet in gebruik is. Raak de voedingskabel enkel aan via de plug en trek nooit aan de voedingskabel om de plug los te koppelen.

• Schade veroorzaakt door wijzigingen die de klant heeft aangebracht aan het toestel vallen niet onder de garantie. Houd dit toestel uit de buurt van kinderen en onbevoegden.

3. Algemene richtlijnen

• Dit toestel is een dimmerpack voor professioneel podiumgebruik in disco's, theaters, enz. U mag dit toestel enkel binnenshuis gebruiken met een AC stroom van max. 230VAC / 50Hz.

• Schud het toestel niet dooreen. Vermijd brute kracht tijdens de installatie en de bediening van dit toestel.

• Bij de keuze van de installatieplaats moet u nagaan of het toestel niet wordt gehinderd door stof, extreme temperaturen en vochtigheid.

• U mag het toestel nooit vervoeren of gebruiken bij een temperatuur van < 5 en > dan 35°C.

• Maak u eerst vertrouwd met de werking van dit toestel. Ongeschoolde personen mogen dit toestel niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik. Wees voorzichtig bij de installatie: raak geen kabels aan die onder stroom staan om dodelijke elektroshocks te vermijden. Bescherm dit toestel tegen regen en vochtigheid. Verzeker u ervan dat het toestel niet aangesloten is op een stroombron alvorens het te openen.VDPC145_v2 VELLEMAN 10

• Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.

• Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het toestel.

• De garantie vervalt indien u de sticker met het serienummer verwijdert. Gebruik het toestel enkel voor de toepassingen die hier worden beschreven om kortsluitingen, brandwonden, elektroshocks, gevaar voor ontploffing van de lampen, enz. te vermijden. U kunt het toestel beschadigen en de garantie vervalt automatisch indien u het toestel op een ongeoorloofde manier gebruikt.

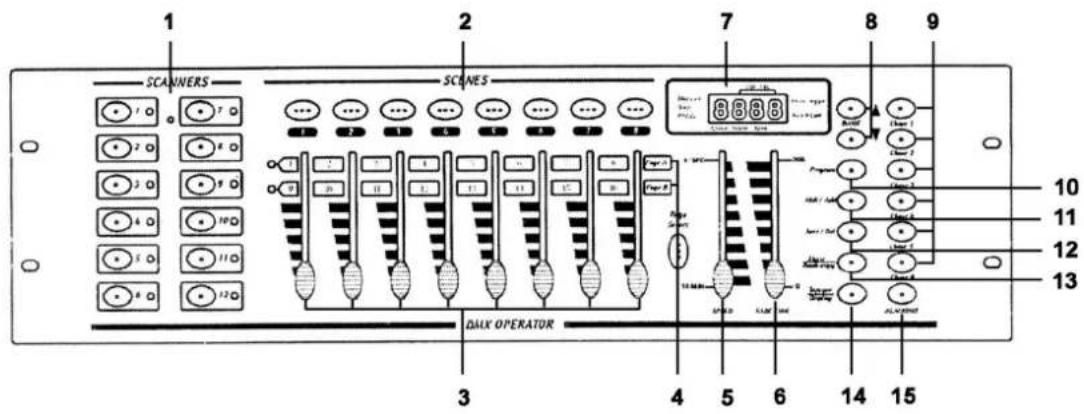

SCANNERS KANAAL 1 1-16 2 17-32 3 33-48 4 49-64 5 65-80 6 81-96 7 97-112 8 113-128 9 129-144 10 145-160 11 161-176 12 177-192 Druk op de knop om de geselecteerde scanner te activeren (LED brandt). De gewenste kanalen zijn gebruiksklaar en kunnen worden geregeld.

2. Scèneknoppen (1 – 8)

Druk op één van deze knoppen om een scène op te slaan of af te spelen. Op de plaats voor de tweede digit ziet u op de LED display het nummer van de scène verschijnen (1 – 8).

Gebruik de faders om het uitgangsniveau van een DMX kanaal aan te passen tussen 0 en 255. De ingestelde waarde verschijnt op de LCD display. Fig. 1VDPC145_v2 VELLEMAN 11

Druk op deze knop om af te wisselen tussen pagina A (de eerste 8 kanalen) en pagina B (de volgende 8 kanalen) van een toestel.

5. Schuifregelaar Speed

Regel de snelheid van de chase met deze schuifregelaar (0.1 sec. – 10 min.)

6. Fade Time schuifregelaar

Regel de fadetijd met deze schuifregelaar (0 – 30 sec.)

Hier leest u alle belangrijke informatie af

Druk op ▲ of ▼ om een (geheugen)bank te selecteren. Het derde en vierde cijfer op de LED display vormen het banknummer (01 – 30).

Druk op één van deze knoppen om een chase op te slaan of af te spelen. De eerste digit op de LED display is het chasenummer (1 – 6).

Het toestel bevindt zich bij het inschakelen altijd in de MANUAL RUN mode. Houd de PROGRAM knop gedurende twee seconden ingedrukt tot de LED begint te knipperen. Nu kunt u de SCENE en de CHASE programmeren. Houd PROGRAM weer 2 seconden ingedrukt om de BLACKOUT mode te activeren. De PROGRAM LED dooft uit en de BLACKOUT-aanduiding gaat branden. Druk op de BLACKOUT knop om terug te keren naar de MANUAL RUN mode. De blackout LED dooft uit.

MIDI : Houd de MIDI knop in de RUN mode gedurende twee seconden ingedrukt. De derde en vierde digit van de LED display beginnen te knipperen. Kies een MIDI kanaal met ▲ of ▼. Druk op om het even welke andere knop om de instelling van het MIDI kanaal te beëindigen. ADD : In de programmeermode kunt u deze knop gebruiken om lijnen toe te voegen aan een programma.

AUTO : Druk op deze knop terwijl het toestel zich in de RUN mode bevindt. De AUTO TRIGGER LED gaat branden om aan te geven dat de AUTO RUN is geactiveerd. Druk de AUTO knop nogmaals in om de auto run mode uit te schakelen. DEL : In de programmeermode moet u op deze knop drukken om een scène of een chase te deleten.

13. MUSIC / BANK COPY

MUSIC : Druk op deze knop terwijl het toestel zich in de RUN mode bevindt. De MUSIC mode is nu geactiveerd en de MUSIC TRIGGER LED gaat nu branden. Druk deze knop nogmaals in om de MUSIC mode uit te schakelen. BANK COPY : Druk op deze knop om een bank te kopiëren wanneer het toestel zich in de programmeermode bevindt.

14. TAP SYNC / DISPLAY

TAP SYNC : In de AUTO RUN mode hangt de afspeelsnelheid af van de lengte van de interval tussen de laatste twee keer dat u de TAP SYNC/DISPLAY button heeft ingedrukt. DISPLAY : Druk op deze knop om te kiezen tussen 00-255 en 0%-100% display voor de faders.VDPC145_v2 VELLEMAN 12

Druk op deze knop om de output van alle kanalen op 0% te brengen. Dit heeft GEEN invloed op de andere functies van het toestel. Druk deze knop nogmaals in om de blackout mode uit te schakelen. b) Achterpaneel

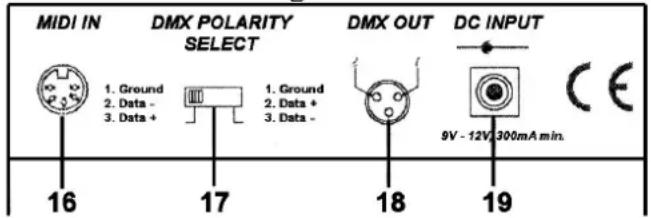

c) Aansluitingen De fabrikant is niet aansprakelijk voor schade veroorzaakt door verkeerde aansluitingen. Sluit de meegeleverde adapter aan op de DC jack en stop het andere uiteinde in een stopcontact. Het toestel heeft een ingebouwde microfoon voor geluidsregeling. Gebruik de MIDI ingang indien u het geluid door een externe bron wilt laten sturen.

5. Bedieningsinstructies

Scènes programmeren Houd de PROGRAM knop gedurende 2 seconden ingedrukt om de PROGRAM mode te activeren. De PROGRAM LED begint te knipperen. a) Programmeren van scènes

1. Druk op de gewenste knop om een SCANNER te selecteren

2. U kunt meerdere toestellen selecteren en deze tezelfdertijd sturen.

3. Stel de faders in kwestie in op het gewenste uitgangsniveau.

4. Druk op de MIDI/ADD knop

5. Selecteer de gewenste bank met ▲ of ▼.

6. Druk op een SCENE knop om deze scène op te slaan in de geselecteerde bank.

1. Druk op een SCENE knop om een scène van een bank te selecteren.

3. Druk op de MIDI/ADD knop

4. Druk nogmaals op SCENE om de nieuwe instellingen op te slaan

c) Een scanner kopiëren

1. Houd de knop ingedrukt van de scanner die momenteel is geselecteerd

2. Druk op de knop van de scanner die u wilt voorzien van de instellingen van de eerste scanner.

3. Laat beide knoppen los.

d) Een scène kopiëren

3. Selecteer een bank met ▲ of ▼ en druk op de knop van de scène die u wilt voorzien van de instellingen van de

1. Druk op PROGRAM en ▼ terwijl u het toestel uitschakelt.

2. Schakel het toestel weer in.

g) Een bank kopiëren

3. Selecteer de bank die u wilt kopiëren met de ▲ of ▼ knop.

2. Druk AUTO/DEL en MUSIC/BANKCOPY tezelfder tijd in.

Een chase programmeren Houd de PROGRAM knop gedurende 2 seconden ingedrukt om de programmeermode te activeren. De programmeerLED begint te knipperen. Eén enkele chase bevat max. 240 scènes en de scènes worden afgespeeld in de volgorde waarin ze werden geprogrammeerd. De eerste scènes die worden afgespeeld zijn dus de eerste scènes die werden geprogrammeerd. a) Chase programmeren

1. Via de betreffende CHASE knop selecteert u een chase met geprogrammeerde scènes.

2. Kies een scène van een bank met ▲ of ▼ en druk de betreffende SCENE knop in.

3. Druk op de MIDI/ADD knop.

b) Alle scènes van een bank kopiëren naar een chase

1. Selecteer de bank met ▲ of ▼.

c) Een stap toevoegen aan een chase Praktisch voorbeeld : In een bestaande chase met 15 stappen voegen we een nieuwe scène in als “stap 10”.

1. Druk op TAPSYNC/DISPLAY om de CHASE en de STEP op de LCD display te doen verschijnen.

2. Selecteer STAP 9 met ▲ of ▼.

3. Druk op MIDI/ADD om over te schakelen naar stap 10.

4. Gebruik ▲ en ▼ en druk op de juiste SCENE knop om een scène in een BANK te selecteren.

5. Druk op MIDI/REC om de nieuwe scène in te voegen in de zonet gecreëerde stap. De voormalige stap 10 wordt

nu stap 11, enz.VDPC145_v2 VELLEMAN 14 d) Een stap wissen uit een chase Voorbeeld : stap 10 wissen.

1. Druk op TAPSYNC/DISPLAY om de CHASE en de STEP op de LCD display te doen verschijnen.

2. Selecteer stap 10 met ▲ of ▼.

3. Druk op AUTO/DEL : stap 11 wordt stap 10, stap 12 wordt stap 11, enz.

1. Selecteer de chase in kwestie met de CHASE knop.

1. Druk tezelfder tijd op ▼ en AUTO/DEL wanneer u het toestel uitschakelt.

2. Schakel het toestel weer in.

Scènes afspelen Het toestel staat altijd in RUN mode wanneer u het inschakelt. Houd de PROGRAM knop gedurende 2 seconden ingedrukt om de PROGRAM mode te activeren. Het toestel schakelt vervolgens automatisch over op de BLACKOUT mode. Druk op de BLACKOUT button om de RUN mode te activeren. U kunt enkel die scènes afspelen die in een bank zijn geprogrammeerd. a) Manueel afspelen

1. Ga na of AUTO TRIGGER en MUSIC TRIGGER wel degelijk OFF zijn.

2. Selecteer een bank met ▲ of ▼ of via een MIDI signaal.

3. Druk op de gewenste SCENE knop.

b) Automatisch afspelen

1. Druk op AUTO/DEL. De AUTO TRIGGER LED gaat branden.

2. Druk op TAPSYNC/DISPLAY. Druk een tweede keer na een interval van uw keuze. De interval tussen deze twee

bepaalt de snelheid van de AUTO RUN functie (max. 10 min.). Indien u meer dan twee keer drukt, dan houdt het toestel slechts met de laatste twee keer dat u drukte.

3. Selecteer een bank met ▲ of ▼ of via een MIDI signaal.

2. Selecteer een bank met ▲ of ▼ of via een MIDI signaal.

3. Druk MUSIC/BANKCOPY nogmaals in om de MUSIC RUN mode te verlaten.

d) Midi Run Mode De scènes van een bank worden geselecteerd via de MIDI ingang wanneer het toestel zich in de MANUAL RUN, AUTO RUN of MUSIC RUN mode bevindt.VDPC145_v2 VELLEMAN 15 e) Chase Run Mode U moet eerst programma’s maken indien u een chase run wilt gebruiken. U kunt een chase run activeren via de MANUAL RUN, AUTO RUN, MUSIC RUN en MIDI RUN modes. Selecteer de gewenste chase met de CHASE knop. De geselecteerde chase wordt weergegeven op de LCD. f) Fade Time Regeling Regel de fadetijd met de schuifregelaar FADE TIME. Instellingen van het MIDI kanaal U moet de correcte bank selecteren via het NOTE ON signaal van het MIDI toestel bv. een keyboard.

6. Reiniging en onderhoud

1. Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.

2. De vorm van de behuizing, het montagemateriaal en de aansluitingen moet onveranderd blijven bv. geen extra

gaten boren in montagebeugels, de aansluitingen niet bewerken, enz.

3. De voedingskabels mogen niet beschadigd zijn. Laat het toestel installeren door een geschoold technicus.

4. Verbreek de verbinding met het lichtnet voor u met onderhoudswerkzaamheden begint.

5. Veeg het toestel geregeld schoon met een vochtige doek. Gebruik geen alcohol of solventen.

6. Laat het onderhoud over aan een geschoold technicus. Bestel eventuele reserveonderdelen bij uw dealer.VDPC145_v2 VELLEMAN 16

7. Technische specificaties

Voeding AC/DC adapter 9-12Vdc/300mA (meegeleverd) Aantal DMX kanalen 192 Max. kabellengte 100m Afmetingen 482 x 132 x 73mm Gewicht 2.5kg De gegevens in deze handleiding kunnen te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
