Producttype	DMX-controller
Merk	HQ Power
Model	HQDB10001
Voeding	100-240 V~, 50/60 Hz
Vermogensfactor	0.3
Zekering	F1AL 250 V
Protocol	DMX512
DMX-connectoren	XLR 5-pins (ingang en uitgang)
Max. aantal DMX-apparaten per uitgang	32
DMX-afsluiting vereist	Weerstand 120 Ω tussen signaal (-) en signaal (+)
Aarding	Ja
Gebruik	Alleen binnen
Installatie	Door een gekwalificeerde technicus volgens geldende normen
Bedrijfstemperatuur	Niet gespecificeerd
Garantie	24 maanden voor consumentenproducten
Inbegrepen accessoires	Geen (veiligheidskabel en ophanghaak niet inbegrepen)

Veelgestelde vragen - HQDB10001 HQ Power

Hoe installeer ik de HQDB10001-controller?

De installatie moet worden uitgevoerd door een gekwalificeerde technicus. Plaats het apparaat op een stabiel, onbrandbaar, krasbestendig, waterbestendig en antislip oppervlak. Voor ophanging gebruikt u een geschikte haak (niet inbegrepen) en een M10-bout. Bevestig altijd een veiligheidskabel als extra beveiliging.

Hoe sluit ik DMX-apparaten aan op de HQDB10001?

Gebruik afgeschermde 2-aderige kabels en 5-pins XLR-connectoren. Sluit de DMX-splitter direct aan op de controller of aan het einde van de keten. U kunt maximaal 32 DMX-apparaten per DMX-aansluiting aansluiten. Sluit altijd het laatste apparaat af met een weerstand van 120 Ω tussen signaal (-) en signaal (+).

Welk type zekering moet ik gebruiken en hoe vervang ik deze?

De zekering is een model F1AL 250 V. Vervang deze als volgt: haal de stekker uit het stopcontact, laat het apparaat afkoelen, open de zekeringhouder, vervang door een identieke zekering, sluit en steek de stekker er weer in.

Wat zijn de belangrijke veiligheidsvoorschriften?

Bescherm het apparaat tegen regen, vocht en opspattend water. Het moet worden geaard. Sluit het pas aan nadat de installatie is voltooid. Gebruik het uitsluitend binnenshuis. Vermijd om eronder te staan tijdens montage of reiniging.

Kan ik dit apparaat gebruiken met een dimmer?

Nee, sluit de controller nooit aan op een dimmer. Sluit hem rechtstreeks aan op een geaard stopcontact.

Hoe reinig en onderhoud ik de HQDB10001?

Haal de stekker uit het stopcontact voordat u onderhoud uitvoert. Laat het afkoelen. Reinig met een zachte, droge doek. Gebruik geen schurende producten. Controleer regelmatig de staat van kabels en connectoren.

Wat is de garantie van het product?

De garantie is 24 maanden voor consumentenproducten vanaf de aankoopdatum. Deze dekt productie- en materiaalfouten. Schade door onjuist gebruik, wijziging of onjuist onderhoud is uitgesloten.

Wat moet ik doen als het apparaat tijdens het transport beschadigd is?

Installeer het niet en raadpleeg onmiddellijk uw dealer. Transportschade moet snel worden gemeld.

Kan ik de HQDB10001 buitenshuis gebruiken?

Nee, dit apparaat is uitsluitend ontworpen voor gebruik binnenshuis. Bescherm het tegen regen, vocht en opspattend water.

Hoeveel DMX-apparaten kan ik in serie aansluiten?

U kunt maximaal 32 DMX-apparaten per DMX-aansluiting aansluiten. Voor grotere installaties gebruikt u een DMX-splitter.

GEBRUIKSAANWIJZING HQDB10001 HQ Power

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Uitsluitend voor gebruik binnenshuis.

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, ho zij het toestel moeten gebruiken en zich bewust zijn van d risico's die het gebruik van het toestel met zich meebrengt Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

• Indien de externe, flexibele kabel beschadigd is, dan moet deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam persoon vervangen worden, om gevaar te vermijden.

• Bescherm dit toestel tegen regen, vochtigheid en opspattende vloeistoffen.

• Het toestel moet geaard worden.
• Sluit de voedingsbron niet aan voordat alle componenten aangesloten zijn.

3. Algemene richtlijnen

• Raadpleeg de Velleman® service- en kwaliteitsgarantieachteraan deze handleiding.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.
• Bewaar deze handleiding voor verdere raadpleging.

4. Montage

4.1 Algemene richtlijnen

• Laat het toestel door een vakman installeren, conform de toepasselijke normen.
• Plaats het toestel op een vlak, brandwerend, krasvrij, waterbestendig en slipvrij oppervlak.
• De draagconstructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 10 x het gewicht van dit toestel kunnen dragen zonder te vervormen.
• Verwijder alle brandbaar materiaal in een straal van 1 m rond het toestel.
• Installeer dit toestel op een plaats waar weinig mensen voorbijkomen en die niet toegankelijk is voor onbevoegden.
• Plaats het toestel zodanig dat de voedingskabel gemakkelijk bereikbaar is.

4.2 Het toestel ophangen

- Maak het toestel ook altijd vast met een tweede bevestiging (bv. een veiligheidskabel, niet meegelev.).

Tweede bevestiging Beugels

Wanneer een beugel wordt gebruikt, moeten de onderdelen van de beugel tien keer het gewicht van de lichtarmatuur kunnen dragen zonder permanente vervorming en moeten deze vervaardigd zijn uit niet-brandbaar materiaal zoals staal of gelijkwaardig materiaal.

Accessoires

Het ontwerp van de lichtarmatuur moet zodanig zijn dat verwijderbare accessoires, zoals kleurfilters en barndoors, wanneer correct gemonteerd, niet uit de behuizing kunnen vallen, ongeacht de positie van de lichtarmatuur.

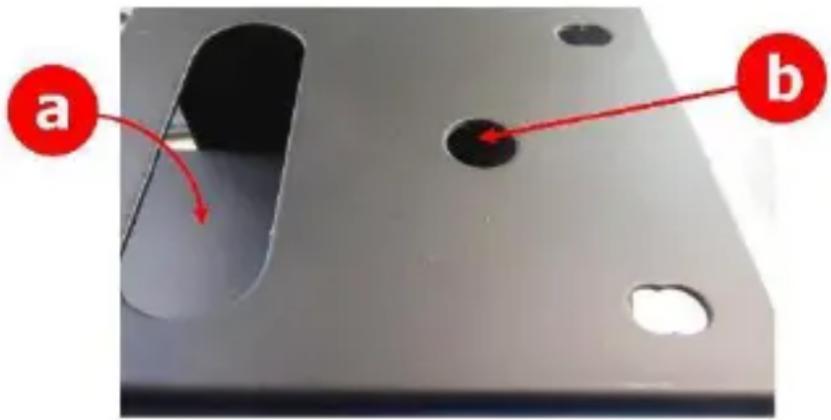

Veiligheidsophanging

Lichtarmaturen moeten voorzien zijn van een veiligheidsophanging, tenzij ze bestemd zijn voor vloermontage. Deze veiligheidsophanging moet zodanig zijn ontworpen en gemonteerd dat er geen enkel onderdeel van de lichtarmatuur kan vallen, zelfs als de hoofdophanging breekt. De veiligheidsophanging moet 30 keer een val van 30 cm kunnen doorstaan zonder te breken.

• Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of herstelt. Laat het toestel controleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per jaar volledig nakijken.
• Vermijd brute kracht tijdens de bediening. u moet de maximumbelasting van de draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt

gebruiken, ... Laat het materiaal en het toestel regelmatig nakijken. Monteer het toestel niet zelf indien u er geen ervaring mee heeft. Een slechte montage kan leiden tot verwondingen.

- Voor montage op een lichtbrug, gebruik een geschikte klem (niet meegelev.) en draai een M10-bout doorheen het midden van de (geplooide) beugel.

4.3 Aansluiting

• De elektrische aansluiting mag alleen door een vakman uitgevoerd worden.
• Steek de stekker in het stopcontact. Alle toestellen moeten via een geaard stopcontact gevoed worden. Niet aansluiten op een dimmerpack.
• De installatie moet voor het eerste gebruik gekeurd worden door een expert.

DMX512-aansluiting

Sluit de DMX-splitter rechtstreeks aan op de lichtcontroller of na een reeks DMX-toestellen. U kunt max. 32 DMX-toestellen per DMX-uitgang aansluiten.

Gebruik enkel een 2-aderige afgeschermde kabel en 5-pin XLR-pluggen om de controller aan het toestel of de toestellen aan elkaar aan te sluiten.

XLR-aansluiting

Sluit het ontvangsttoestel aan op de DMX-uitgang.

Sluit het zendtoestel aan op de DMX-ingang.

DMX-uitgang

2 1 3

1. aarding
2. signaal (-)
3. signaal
   (+)

DMX-ingang

1. aarding
2. signaal (-)
3. signaal
   (+)
4. n.v.t.
5. n.v.t.

DMX-ingang

1. aarding
2. signaal (-)
3. signaal
   (+)
4. n.v.t
5. n.v.t.

HQDB10001/HQDB10002

1	signal common (shield)
2	drive complement (data 1-)
3	drive true (data 1+)
4	second data link (data 2-), niet gebruikt
5	second data link (data 2+), niet gebruikt

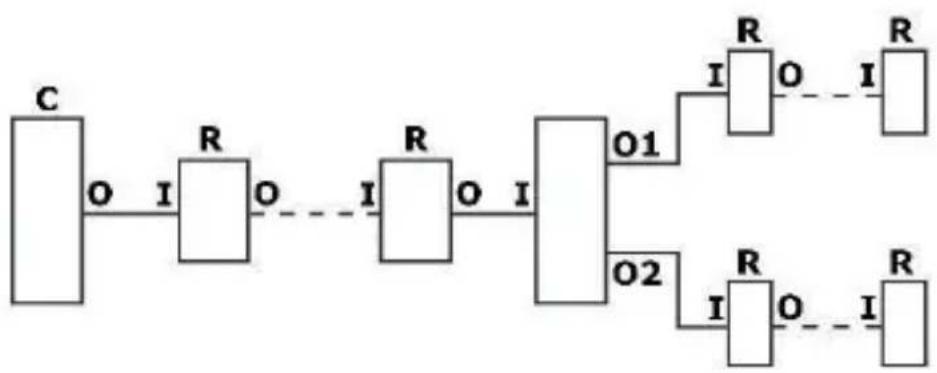

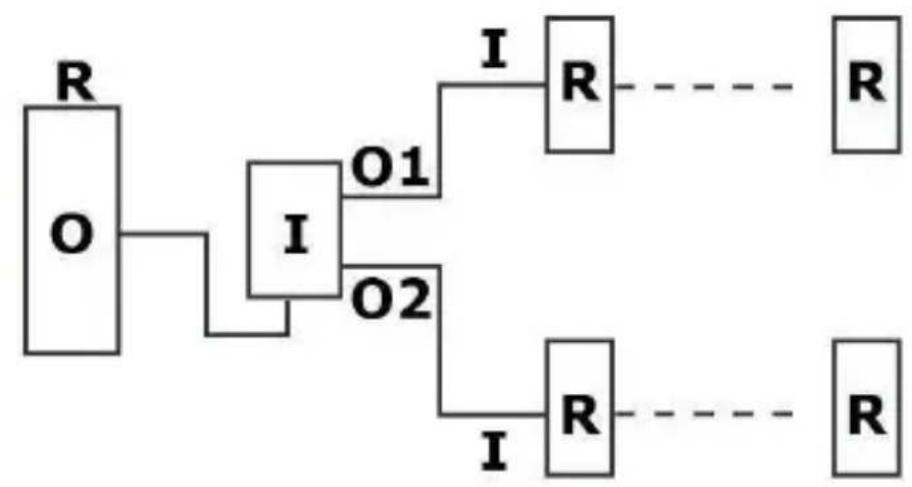

Aansluitdiagram

C	DMX-controller
R	ontvanger

O	uitgang
I	ingang

HQDB10001/HQDB10002

- Sluit de DMX-kabel van het laatste toestel af met een terminator. Soldeer een 120 Ω-weerstand tussen signaal (-) en signaal (+) in een 3-pin XLR-connector en sluit deze aan op de DMX-uitgang van het laatste toestel.

120Ω R 2 1 3

- Schakel de terminator op de splitter in als er geen toestel aangesloten is op de uitgang.

5. Reiniging en onderhoud

Ontkoppel het toestel van het lichtnet voor u de zekering vervangt.

1. Ontkoppel het toestel van het lichtnet.
2. Laat het toestel afkoelen.
3. Open de zekeringhouder.
4. Vervang door een geschikte zekering.
5. Plaats de zekeringhouder terug in het toestel en schakel de stroom weer in.

6. Technische specificaties

voeding 100-240 V\~, 50/60 Hz

vermogensfactor.... 0.3

zekering ...... F1AL 250 V

HQDB10001

verbruik.... 2 W

afmetingen 175 x 55 x 150 mm

gewicht 1.3 kg

zekering ...... F1AL 250 V

HQDB10002

verbruik.... 3.5 W

afmetingen 175 x 80 x 150 mm

gewicht 1.6 kg

zekering ...... F1AL 250 V

Gebruik dit toestel enkel met originele accessoires.

Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.hqpower.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet

toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elké commerciële garantie laat deze rechten onverminderd.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden. - Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
