MANUAL DE UTILIZADOR HQDB10001 HQ Power

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente. Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a HQPower™! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Usar apenas em interiores.

Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

Se o cabo flexível externo ou o cabo de alimentação estiverem danificados, devem ser substituídos única e exclusivamente pelo fabricante, um agente autorizado, ou um técnico igualmente qualificado de modo a evitar qualquer acidente.HQDB10001/HQDB10002

Mantenha o aparelho protegido da chuva, humidade, salpicos e quaisquer líquidos.

Este aparelho tem de estar ligado à terra.

Não ligue a fonte de alimentação antes de o equipamento estar instalado e feitas as devidas ligações.

Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.

Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.

Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.

Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física...) a partir da posse, uso ou falha do produto.

O dispositivo deve instalado por uma pessoa qualificada, respeitando todas as normas aplicáveis. Instale o dispositivo numa superfície uniforme, resistente ao fogo, resistente a riscos, à prova de água e não escorregadia. A estrutura de transporte tem de ser capaz de suportar 10 vezes o peso do dispositivo durante 1 hora sem se deformar. Certifique-se de que não existem materiais inflamáveis num raio de 1 m em torno do aparelho.HQDB10001/HQDB10002

V. 01 – 11/09/2018 45 ©Velleman nv

Instale o dispositivo num local que não seja de grande passagem e inacessível a pessoas não autorizadas. Instale o aparelho num local em que possa facilmente aceder ao cabo de alimentação.

4.2 Instalação Suspensa

Quando pendurado, o dispositivo deve sempre ser seguro por um acessório adicional, por exemplo, um cabo de segurança.).

Acessório Secundário

Sempre que é fornecido um gancho, as peças de suporte do gancho devem ser capazes de suportar dez (10) vezes o peso da luminária sem deformação permanente, e serão fabricadas a partir de materiais não combustíveis, tais como o aço ou equivalente.

A luminária foi concebida de forma a que os acessórios amovíveis, por ex. molduras coloridas e outros, quando colocados corretamente, não possam cair/sair da luminária.

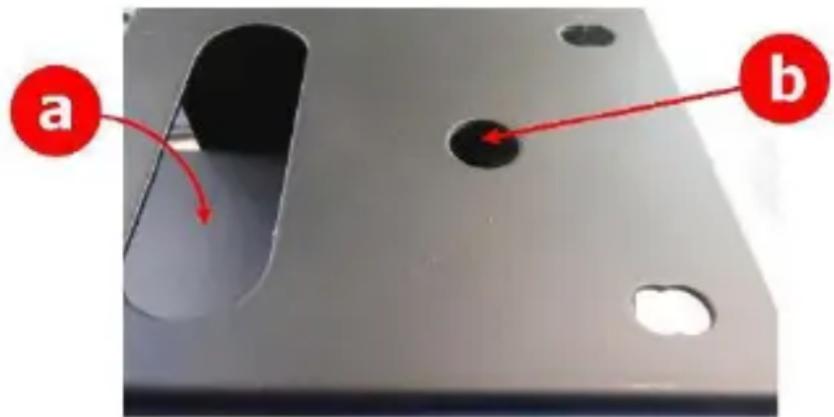

Suspensão Secundária

Uma suspensão secundária para a luminária terá de ser fornecida, excepto quando a luminária se destinar a ser montada no chão, ou caso se destine a uma utilização portátil. A suspensão secundária devem ser concebida e montada de tal forma que, em caso de falha da suspensão primária, nenhuma parte da luminária pode cair. A suspensão secundária deve suportar uma queda vertical de 30 centímetros por 30 vezes.

Evite estar debaixo do projector durante a montagem, limpeza, etc. Um técnico especializado deverá inspeccionar o aparelho antes de ser colocado em funcionamento. Depois, deverá ser inspeccionado uma vez por ano.

A montagem suspensa requer uma vasta experiência. deve saber conseguir calcular a carga máx. do suporte, conhecer os materiais necessários à instalação, etc. De vez em quando, deve ser feita uma verificação da estrutura e do próprio dispositivo por um técnico especializado. Não tente instalar o aparelho sozinho caso não tenha as qualificações necessárias pois isso poderá causar acidentes graves.

Para a montagem da treliça, usar um grampo adequado (não incl.) e coloque um parafuso M10 através do centro do suporte (dobrado).

Recorra a um eletricista qualificado para fazer a ligação elétrica. Ligue o dispositivo à rede eléctrica através da ficha de alimentação. Todos os dispositivos devem ser alimentados diretamente através de um circuito comutado com ligação à terra. Não conecte a um regulador (dimmer). A instalação deve ser verificada por um perito antes de o aparelho ser colocado em funcionamento.

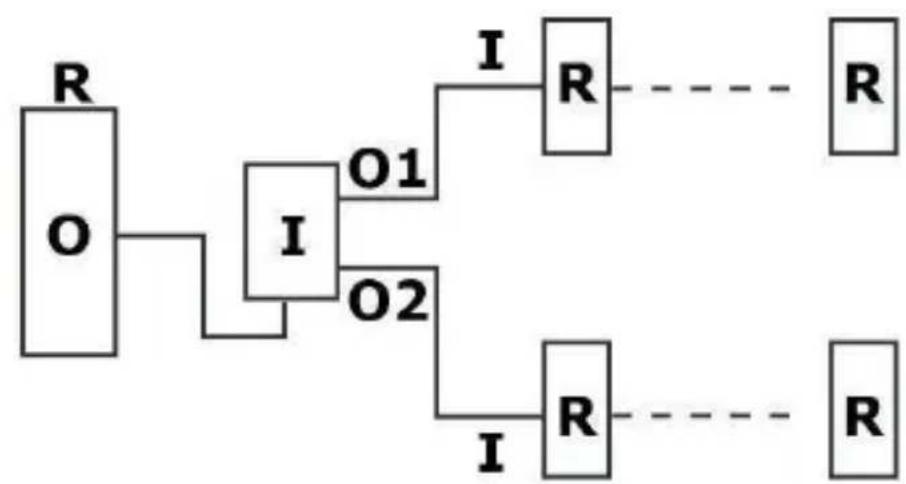

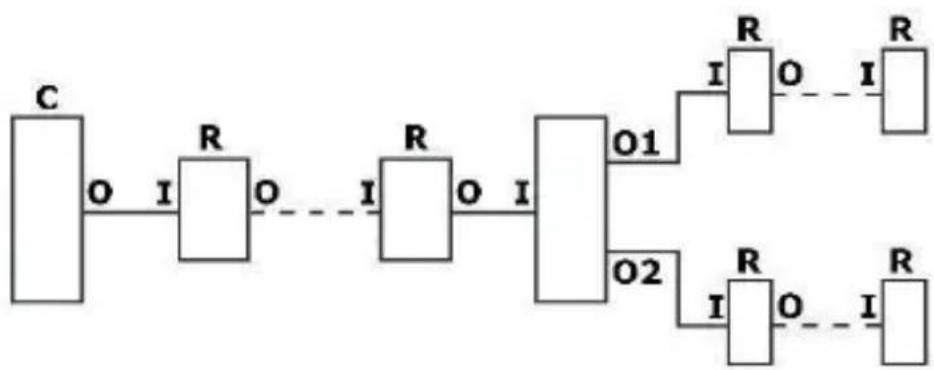

Ligue o divisor DMX diretamente ao controlador de iluminação ou após uma série de dispositivos DMX. Pode gerir um máximo de 32 dispositivos DMX para cada tomada de saída DMX.

Utilize apenas um cabo blindado de 2 núcleos e conectores XLR de 3 ou 5 pinos para ligar o controlador ao dispositivo ou um dispositivo a outro.

Ligue o dispositivo de recepção à saída DMX.

Ligue o dispositivo de transmissão à entrada DMX.

sinal comum (escudo)

segunda ligação para dados (dados 2-), não utilizado

segunda ligação para dados (dados 2+), não utilizado

No último dispositivo, o cabo DMX deve ser terminado com um terminador. Solde um resistor de 120 entre o sinal (-) e o sinal (+) numa ficha XLR de 3 pinos e conecte-o à saída DMX do último equipamento.

Ligue o terminador ao divisor caso não pretenda conectar um dispositivo na saída.

5. Limpeza e manutenção

Ligue o cabo de alimentação da corrente elétrica antes de substituir o fusível.

1. Desligue o cabo de alimentação da corrente elétrica.

2. Deixe o aparelho arrefecer.

3. Abra o porta-fusível.

4. Substitua-o por outro do mesmo tipo.

5. Volte a colocar o porta-fusível no lugar, coloque a tampa

traseira e volte a ligar o aparelho à corrente elétrica.

alimentação .......................................... 100-240 V~, 50/60 Hz

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.hqpower.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.
