Tipo de producto	Controlador DMX
Marca	HQ Power
Modelo	HQDB10001
Alimentación	100-240 V~, 50/60 Hz
Factor de potencia	0.3
Fusible	F1AL 250 V
Protocolo	DMX512
Conectores DMX	XLR 5 pines (entrada y salida)
Número máximo de dispositivos DMX por salida	32
Terminación DMX requerida	Resistencia 120 Ω entre señal (-) y señal (+)
Puesta a tierra	Sí
Uso	Solo interior
Instalación	Por un técnico calificado de acuerdo con las normas vigentes
Temperatura de funcionamiento	No especificada
Garantía	24 meses para productos de consumo
Accesorios incluidos	Ninguno (cable de seguridad y gancho de suspensión no incluidos)

Preguntas frecuentes - HQDB10001 HQ Power

¿Cómo instalar el controlador HQDB10001?

La instalación debe ser realizada por un técnico calificado. Coloque el aparato sobre una superficie estable, ignífuga, resistente a rayaduras, al agua y antideslizante. Para montaje en suspensión, utilice un gancho adecuado (no incluido) y un perno M10. Siempre asegure un cable de seguridad como seguridad adicional.

¿Cómo conectar dispositivos DMX al HQDB10001?

Utilice cables blindados de 2 conductores y conectores XLR de 5 pines. Conecte el divisor DMX directamente al controlador o al final de la cadena. Puede conectar hasta 32 dispositivos DMX por toma DMX. Termine siempre el último dispositivo con una resistencia de 120 Ω entre señal (-) y señal (+).

¿Qué tipo de fusible usar y cómo reemplazarlo?

El fusible es un modelo F1AL 250 V. Para reemplazarlo, desconecte el aparato, déjelo enfriar, abra el portafusibles, reemplácelo por un fusible idéntico, luego cierre y vuelva a conectar.

¿Cuáles son las instrucciones de seguridad importantes?

Proteja el aparato de la lluvia, la humedad y las salpicaduras de agua. Debe estar conectado a tierra. No lo conecte hasta haber terminado la instalación. Úselo solo en interiores. Evite colocarse debajo durante el montaje o la limpieza.

¿Puedo usar este aparato con un regulador de luz?

No, nunca conecte el controlador a un regulador de luz. Conéctelo directamente a un tomacorriente con conexión a tierra.

¿Cómo limpiar y mantener el HQDB10001?

Desconecte el aparato antes de cualquier mantenimiento. Déjelo enfriar. Límpielo con un paño suave y seco. No use productos abrasivos. Verifique regularmente el estado de los cables y conectores.

¿Cuál es la garantía del producto?

La garantía es de 24 meses para productos de consumo a partir de la fecha de compra. Cubre defectos de fabricación y materiales. Los daños debidos a uso incorrecto, modificación o mantenimiento inapropiado están excluidos.

¿Qué hacer si el aparato se daña durante el transporte?

No lo instale y consulte inmediatamente a su distribuidor. Cualquier daño de transporte debe ser notificado rápidamente.

¿Puedo usar el HQDB10001 en exteriores?

No, este aparato está diseñado solo para uso en interiores. Protéjalo de la lluvia, la humedad y las salpicaduras de agua.

¿Cuántos dispositivos DMX puedo conectar en serie?

Puede conectar hasta 32 dispositivos DMX por toma DMX. Para instalaciones más grandes, use un divisor DMX.

MANUAL DE USUARIO HQDB10001 HQ Power

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir HQPower™! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato sólo en interiores.

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
• Para evitar cualquier riesgo de descarga eléctrica, la reparación de un cable flexible externo o del cable del aparato mismo debe ser realizada por el fabricante, su técnico u otro técnico cualificado.
• No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.
• El aparato necesita una toma de tierra.

- No enchufe el aparato a la red eléctrica mientras no esté montado y conectado.

3. Normas generales

• Véase la Garantía de servicio y calidad Velleman ^® al final de este manual del usuario.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Instalación

4.1 Normas generales

• Deje que un técnico cualificado que respete todas las normas aplicables instale el aparato.
• Instale el aparato en una superficie ignífuga, antideslizante y resistente a los arañazos y al agua.
• El soporte donde irá el aparato, debe ser capaz de sostener 10 veces el peso de éste durante una hora, sin que se produzca una deformación de dicho soporte.
• Quite todo material inflamable en un radio de 1 m alrededor del aparato.
• Instale el aparato fuera del alcance de personas no autorizadas y en un lugar con poca gente.
• Instale el aparato de forma que el cable de alimentación sea fácilmente accesible.

4.2 Instalación en el techo

- Fije siempre el aparato con un cable de seguridad adicional (no incl.).

Seguridad adicional

Soporte de montaje

Si la luminaria incluye un soporte de montaje, asegúrese de que los elementos de soporte puedan soportar diez veces el peso de la luminaria sin causar una deformación permanente y que estén fabricados en un material no combustible (p.ej. el acero u otro material equivalente).

Accesorios

Asegúrese de que los accesorios desmontables de la luminaria (p.ej. filtros de color y viseras) estén correctamente colocados y bien fijados.

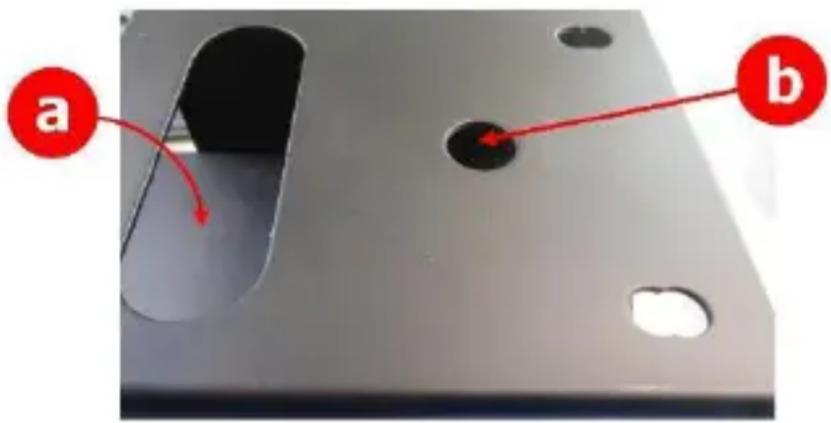

Fijación adicional

Las luminarias deben estar equipadas con un sistema de fijación adicional salvo si se fueran a instalar en el suelo. Esta fijación adicional debe estar concebida y montada de tal manera que ninguna parte de la luminaria pueda caerse incluso si fallara la fijación principal. La fijación secundaria debe poder resistir 30 veces una caída de 30 cm sin romperse.

a b

a cable de seguridad

b cable de fijación

- Evite ponerse debajo del aparato durante el montaje, la limpieza, etc. Un técnico especializado debe revisar el aparato antes de la puesta en marcha. Después, debe revisarlo una vez al año.

• La instalación de este aparato exige una sólida experiencia práctica: debe poder calcular la carga máx. del soporte, debe conocer los materiales necesarios para la instalación, etc. De vez en cuando, una verificación de la estructura y del aparato mismo debe ser llevada a cabo por un técnico especializado. No intente instalar este aparato si no tiene las cualificaciones requeridas; una instalación incorrecta puede causar lesiones.
• Para el montaje en un truss, utilice la abrazadera adecuada (no incl.) y pase un tornillo M10 por el centro del soporte (plegado).

4.3 La conexión

• La conexión eléctrica debe llevarla a cabo un técnico cualificado.
• Enchufe el aparato a una toma eléctrica adecuada. Todos los aparatos deben estar conectados a un circuito a tierra. No conecte el aparato a un dimmer pack (regulador).
• Un experto debe probar la instalación antes de la puesta en marcha.

Conexión DMX512

Conecte el separador directamente a un sistema de control de iluminación o una serie de aparatos DMX. Es posible conectar máx. 32 aparatos DMX a cada conector DMX.

Para conectar el controlador al aparato o varios aparatos en serie, utilice sólo un cable blindado de doble hilo conductor y conectores XLR de 3 ó 5 polos.

Conexión XLR

Conecte el aparato de recepción a la salida DMX.

Conecte el aparato de transmisión a la entrada DMX.

salida DMX

2 1 3

1. masa
2. señal (-)
3. señal (+)

entrada DMX

1. masa
2. señal (-)
3. señal (+)

salida DMX

1. masa
2. señal (-)
3. señal (+)
5. -

entrada DMX

1. masa
2. señal (-)
3. señal (+)
5. -

1	signal common (shield)
2	drive complement (data 1-)
3	drive true (data 1+)
4	second data link (data 2-), no utilizado
5	second data link (data 2+), no utilizado

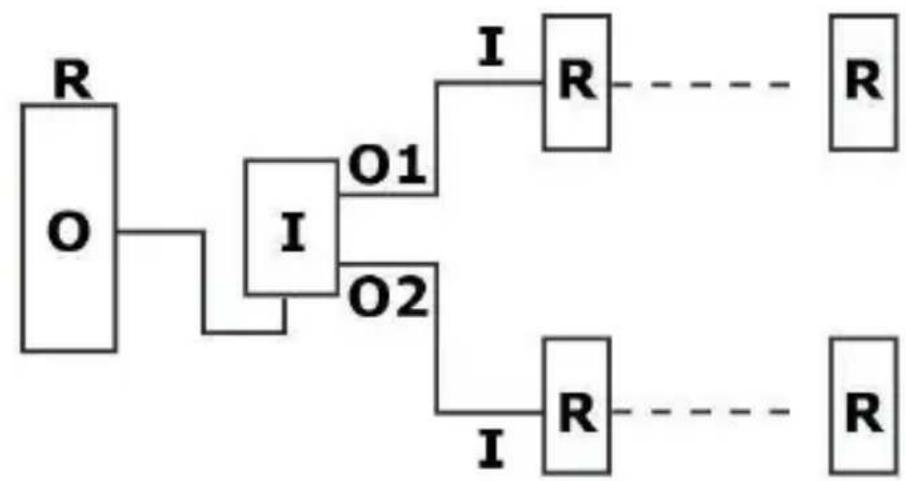

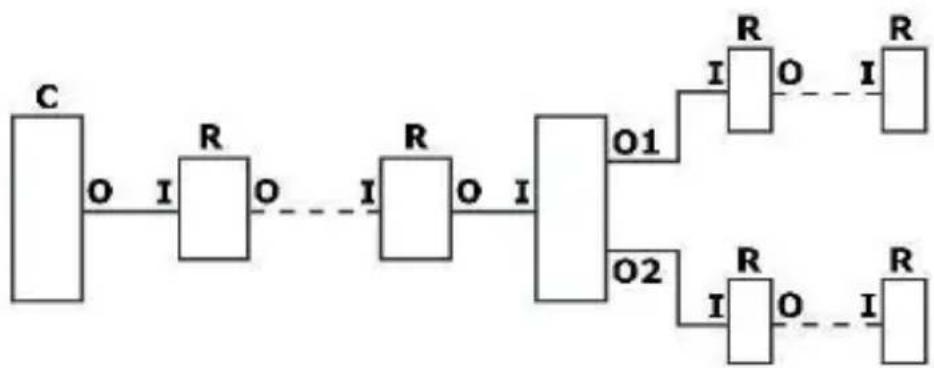

Esquema de conexión

C	controlador DMX
R	receptor

O	salida
I	entrada

- Coloque una terminación al final del cable DMX del último aparato. Suelde una resistencia de 120 Ω entre la señal (-) y la señal (+) en un conector XLR de 3 polos y conéctelo a la salida DMX del último dispositivo.

120Ω R 2 1 3

- Encienda la terminación del separador si no conecta ningún dispositivo a la salida.

5. Limpieza y mantenimiento

Desenchufe el aparato antes de reemplazar el fusible.

1. Desconecte el aparato de la red eléctrica.
2. Deje que el aparato se enfríe.
3. Abra el portafusibles.
4. Reemplace el fusible fundido por uno del mismo tipo.
5. Vuelva a introducir el portafusibles, ponga la tapa trasera y vuelva a enchufar el aparato.

6. Especificaciones

alimentación ..... 100-240 V\~, 50/60 Hz

factor de potencia.... 0.3

fusible....F1AL 250 V

HQDB10001

consumo.... 2 W

dimensiones.... 175 x 55 x 150 mm

peso....1.3 kg

fusible....F1AL 250 V

HQDB10002

consumo....3.5 W

dimensiones.... 175 x 80 x 150 mm

peso....1.6 kg

fusible....F1AL 250 V

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.hqpower.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
