HQDB10001 - Controller HQ Power - Kostenlose Bedienungsanleitung

Produkttyp	DMX-Controller
Marke	HQ Power
Modell	HQDB10001
Stromversorgung	100-240 V~, 50/60 Hz
Leistungsfaktor	0.3
Sicherung	F1AL 250 V
Protokoll	DMX512
DMX-Anschlüsse	XLR 5-polig (Eingang und Ausgang)
Max. Anzahl DMX-Geräte pro Ausgang	32
Erforderlicher DMX-Abschluss	Widerstand 120 Ω zwischen Signal (-) und Signal (+)
Erdung	Ja
Verwendung	Nur für Innenräume
Installation	Durch qualifizierten Techniker gemäß geltenden Normen
Betriebstemperatur	Nicht angegeben
Garantie	24 Monate für Endverbraucherprodukte
Mitgeliefertes Zubehör	Keines (Sicherheitsseil und Aufhängehaken nicht enthalten)

Häufig gestellte Fragen - HQDB10001 HQ Power

Wie installiere ich den Controller HQDB10001?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Stellen Sie das Gerät auf eine stabile, feuerfeste, kratzfeste, wasserabweisende und rutschfeste Oberfläche. Für die Deckenmontage verwenden Sie einen geeigneten Haken (nicht enthalten) und eine M10-Schraube. Befestigen Sie immer ein Sicherheitsseil als zusätzliche Sicherung.

Wie verbinde ich DMX-Geräte mit dem HQDB10001?

Verwenden Sie abgeschirmte 2-Leiter-Kabel und XLR-5-polige Steckverbinder. Schließen Sie den DMX-Splitter direkt an den Controller oder am Ende der Kette an. Sie können bis zu 32 DMX-Geräte pro DMX-Ausgang anschließen. Beenden Sie immer das letzte Gerät mit einem 120-Ω-Widerstand zwischen Signal (-) und Signal (+).

Welche Sicherung wird verwendet und wie wird sie ausgetauscht?

Die Sicherung ist ein Modell F1AL 250 V. Zum Austausch trennen Sie das Gerät vom Strom, lassen Sie es abkühlen, öffnen Sie die Sicherungshalterung, ersetzen Sie sie durch eine identische Sicherung, schließen Sie sie und schließen Sie das Gerät wieder an.

Welche wichtigen Sicherheitshinweise gibt es?

Schützen Sie das Gerät vor Regen, Feuchtigkeit und Spritzwasser. Es muss geerdet sein. Schließen Sie es erst an, wenn die Installation abgeschlossen ist. Verwenden Sie es nur in Innenräumen. Stellen Sie sich bei Montage oder Reinigung nicht darunter.

Kann dieses Gerät mit einem Lichtdimmer verwendet werden?

Nein, schließen Sie den Controller niemals an einen Dimmer an. Schließen Sie ihn direkt an eine geerdete Steckdose an.

Wie reinige und pflege ich den HQDB10001?

Trennen Sie das Gerät vor der Wartung vom Strom. Lassen Sie es abkühlen. Reinigen Sie es mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel. Überprüfen Sie regelmäßig den Zustand der Kabel und Anschlüsse.

Wie lautet die Garantie für das Produkt?

Die Garantie beträgt 24 Monate für Endverbraucherprodukte ab Kaufdatum. Sie deckt Herstellungs- und Materialfehler ab. Schäden durch unsachgemäße Verwendung, Modifikation oder falsche Wartung sind ausgeschlossen.

Was tun, wenn das Gerät während des Transports beschädigt wurde?

Installieren Sie es nicht und wenden Sie sich sofort an Ihren Händler. Transportschäden müssen umgehend gemeldet werden.

Kann ich den HQDB10001 im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich konzipiert. Schützen Sie es vor Regen, Feuchtigkeit und Spritzwasser.

Wie viele DMX-Geräte kann ich in Reihe schalten?

Sie können bis zu 32 DMX-Geräte pro DMX-Ausgang anschließen. Für größere Installationen verwenden Sie einen DMX-Splitter.

BEDIENUNGSANLEITUNG HQDB10001 HQ Power

BEDIENUNGSANLEITUNG 29

INSTRUKCJA OBSŁUGI 36

MANUAL DO UTILIZADOR 43

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für HQPower™ entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Das Gerät eignet sich nur für die Anwendung im Innenbereich.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

- Um elektrische Schläge zu vermeiden soll der Fabrikant, seine Fachkraft oder eine andere Fachkraft das externe,

flexible Kabel oder das Netzkabel des Gerätes selber bei Beschädigungen ersetzen.

• Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.
  • Das Gerät muss geerdet sein.
• Schließen Sie das Gerät nicht an das Stromnetz an, bevor alle benötigten Teile montiert sind.

3. Allgemeine Richtlinien

• Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Installation

4.1 Allgemeine Richtlinien

• Lassen Sie das Gerät von einem Fachmann und gemäß allen zutreffenden Normen installieren.
• Installieren Sie das Gerät auf einer ebenen, feuer-, kratz-, wasser- und rutschfesten Oberflächen.

• Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 x dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird.

• Entfernen Sie alle entflammbaren Materialien in einem Abstand von 1 m.

• Montieren Sie das Gerät an einem Ort, wo niemand es berühren kann und wo wenige Leute vorübergehen.
• Installieren Sie das Gerät so, dass Sie das Stromkabel einfach erreichen können.

4.2 Überkopfmontage

- Das Gerät muss immer mit einer zweiten Befestigung (z.B. Sicherheitsfangseil) gesichert werden (nicht mitgeliefert).

Zweite Befestigung Montagebügel

Die Aufhängung des Gerätes muss das Zehnfache des Eigengewichts tragen können, ohne dass dadurch eine dauerhafte Verformung entsteht und muss aus nicht-brennbarem Material (z.B. Stahl oder gleichwertigem Material) hergestellt sein.

Zubehör

Stellen Sie sicher, dass die austauschbaren Teile (z.B Farbfilter und Torblenden) korrekt montiert sind und nicht aus dem Gehäuse fallen können.

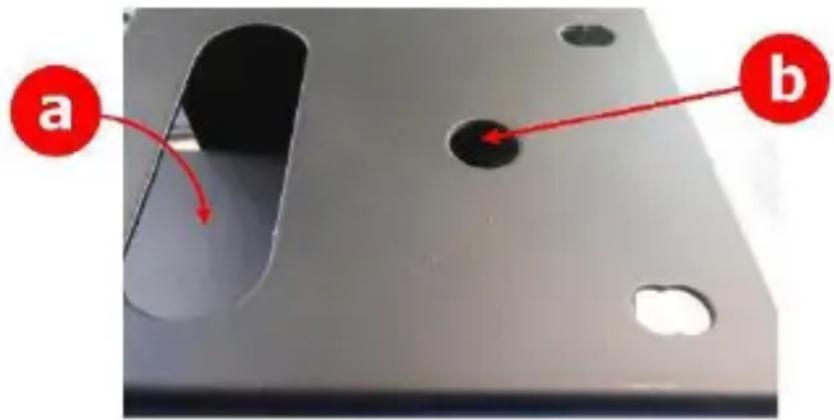

Zweite Aufhängevorrichtung

Vergewissern Sie sich, dass die Leuchten über eine zweite Aufhängung verfügen, außer wenn diese für Bodenmontage bestimmt sind. Die zweite Aufhängung muss so angebracht sein, dass keine Teile des Geräts herunterfallen können, falls die Hauptaufhängung nachgibt. Die Aufhängevorrichtung muss 30-mal einem Fall von 30 cm widerstehen können, ohne zu brechen.

a b

a

Sicherheitskabel

b

Befestigungskabel

• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.
• Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wissen welches Konstruktionsmaterial Sie verwenden dürfen. Außerdem müssen Sie das verwendete Material und das Gerät regelmäßig nachsehen lassen. Montieren Sie das Gerät nie selber wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursachen.
• Für Truss-Montage, verwenden Sie die geeignete Klemme (nicht mitgeliefert) und stecken Sie einen M10-Bolzen durch die Mitte der (gefalteten) Halterung.

4.3 Anschluss

• Der elektrische Anschluss darf nur von einer Fachkraft durchgeführt werden.
• Stecken Sie den Stecker in die Steckdose. Beachten Sie, dass alle Geräte über eine geerdete Steckdose und nicht über einen Regelwiderstand oder Dimmkreis versorgt werden, Schließen Sie das Gerät nicht an einen Dimmer an.
• Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.

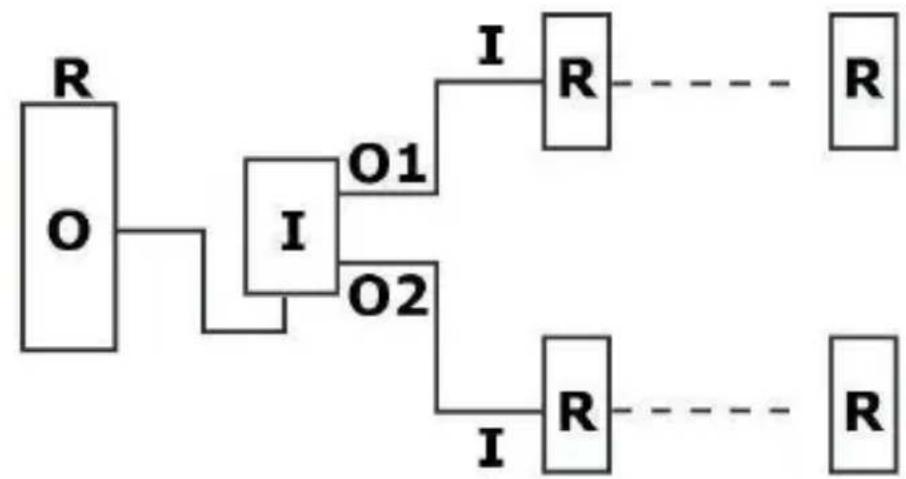

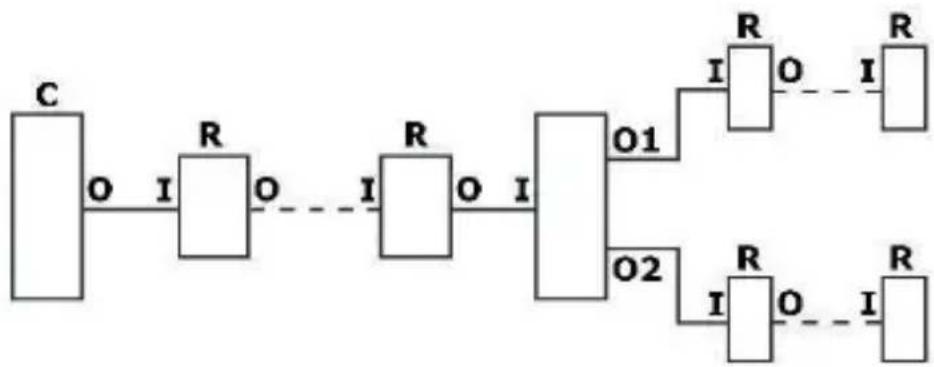

DMX512-Anschluss

Verbinden Sie den DMX-Splitter direkt mit dem Controller oder einer Serie DMX-Geräte. Es können max. 32 DMX-Geräte an jeden DMX-Ausgang angeschlossen werden. Verwenden Sie ausschließlich ein zweipoliges abgeschirmtes Kabel und 3- oder 5-pol. XLR-Anschlüsse, um den Controller mit dem Gerät oder verschiedene Geräte miteinander zu verbinden.

XLR-Anschluss

Verbinden Sie das Empfangsgerät mit dem DMX-Ausgang.

Verbinden Sie das Sendegerät mit dem DMX-Eingang.

DMX-Ausgang

2 1 3

1. Masse
2. Signal (-)
3. Signal (+)

DMX-Eingang

C	DMX-Controller
R	Empfänger

O	Betriebsmodus
I	Eingang

- Schließen Sie das DMX-Kabel des letzten Gerätes mit einem Abschlusswiderstand ab. Löten Sie einen 120 Ω-Widerstand zwischen Signal (-) und Signal (+) in einen 3-pol. XLR-Anschluss und verbinden Sie mit dem DMX-Ausgang des letzten Gerätes.

120Ω R 2 1 3

- Schalten Sie den Abschlusswiderstand des Splitters ein, wenn Sie kein Gerät mit dem Ausgang verbinden.

5. Reinigung und Wartung

Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Sicherung austauschen.

1. Trennen Sie das Gerät vom Netz.
2. Lassen Sie das Gerät abkühlen.
3. Öffnen Sie den Sicherungshalter.
4. Ersetzen Sie die defekte Sicherung durch einen des gleichen Typs.
5. Legen Sie den Sicherungshalter wieder ein, befestigen Sie den Deckel und stecken Sie das Gerät in die Steckdose.

6. Technische Daten

Stromversorgung.... 100-240 V\~, 50/60 Hz

Leistungsfaktor....0.3

Sicherung ...... F1AL 250 V

HQDB10001

Stromverbrauch 2 W

Abmessungen.... 175 x 55 x 150 mm

Gewicht....1.3 kg

Sicherung ...... F1AL 250 V

HQDB10002

Stromverbrauch 3.5 W

Abmessungen.... 175 x 80 x 150 mm

Gewicht 1.6 kg

Sicherung ...... F1AL 250 V

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
