BEDIENUNGSANLEITUNG HQDB10002 HQ Power

BEDIENUNGSANLEITUNG 29

INSTRUKCJA OBSLUGI 36

MANUAL DO UTILIZADOR 43

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmull; die Einheit oder verwendeten Batterien,müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. These Einheit muss an den Handler oder ein orltliches RecyclingUnternehmen returniert werden. Respektieren Sie die orltlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre örtliche Behörde.

Vielen Dank, dass Sie sich für HQPower™ entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Solle this der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Das Gerät eignet sich nur für die Anwendung im Innenbereich.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollenn nicht mit dem Gerät speiten. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedieren.

• Um elektrische Schläge zu vermeiden soll der Fabrikant, seine Fachkraft oder eine andere Fachkraft das externe,

flexible Kabel oder das Netzkabel des Gerätes selbst bei Beschädigungen ersetzen.

• Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.
  Das Gerät muss geerdet sein.
• Schließen Sie das Gerät nicht an das Stromnetz an, bevor alle benötigten Teile montiert sind.

3. Allgemeine Richtlinien

• Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung. Bei falscher Anwendung these Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Handler konnen für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsatznahme auf.

4. Installation

4.1 Allgemeine Richtlinien

• Lassen Sie das Gerät von einem Fachmann und gemäß allen zutreffenden Normen installieren.
  Installieren Sie das Gerät auf einer ebenen, feuer-, kratz-, Wasser- und rutschfesten Oberflächen.
  Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 × dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird.

HQDB10001/HQDB10002

• Entfernen Sie alle entflammbaren Materialien in einem Abstand von 1 m.
• Montieren Sie das Gerät an einem Ort, wo niemand es berühren kann und wo weniger Leute vorübergehen.
• Installieren Sie das Gerät so, dass Sie das Stromkabel einfach erreichen können.

4.2 Überkopfmontage

• Das Gerät muss immer mit einer zweiten Befestigung (z.B. Sicherheitsfangseil) geschichert werden (nicht mitgeliefert).

Zweite Befestigung Montagebügel

Die Aufhängung des Gerätes muss das Zehnfache des Eigengewichts tragen können, ohne dass dadurch eine dauerhafte Verformung entsteht und muss aus nichtbrennbarem Material (z.B. Stahl oder gleichwertigem Material) hergestellt sein.

Zubehör

Stellen Sie sicher, dass die austauschbaren Teile (z.B Farbfilter und Torblenden) korrekt montiert sind und nicht aus dem Gehäuse fallen konnen.

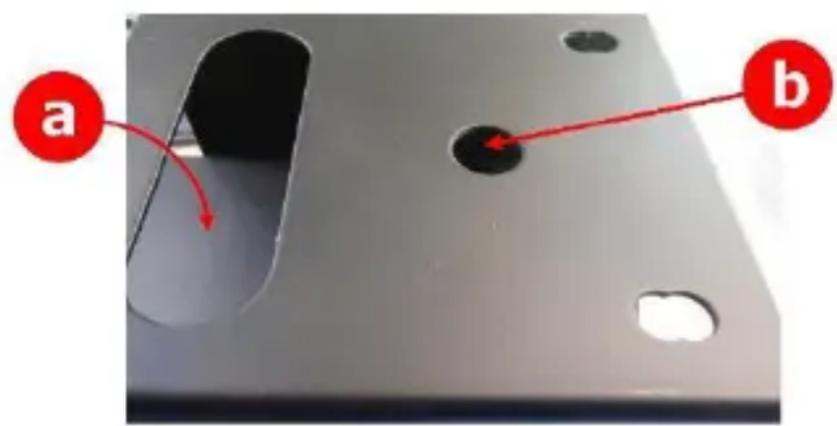

Zweite Aufhängevorrichtung

Vergewissern Sie sich, dass die Leuchten über eine zweite Aufhängung verfügen, außer wenn diese für Bodenmontage bestimmt sind. Die zweite Aufhängung muss so angebracht sein, dass keine Teile des Geräts herunterfallen konnen, falls die Hauptaufhängung nachgibt. Die Aufhängevorrichtung muss 30-mal einem Fall von 30 cm widerstehen konnen, ohne zu brechen.

a Sicherheitskabel

b Befestigungskabel

HQDB10001/HQDB10002

Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prufen.
- Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wollen welches Konstruktionsmaterial Sie verwenden dürfen. Außen dem müssen Sie das verwendete Material und das Gerät regelmäß nachsehen setzen. Montieren Sie das Gerät ne selbst wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursichen.
- Für Truss-Montage, verwenden Sie die geeignete Klemme (nicht mitgeliefert) und stecken Sie einen M10-Bolzen durch die Mitte der (gefalteten) Halterung.

4.3 Anschluss

• Der elektrische Anschlussarf nur von einer Fachkraft durchgefuhrt werden.
• Stecken Sie den Stecker in die Steckdose. Beachten Sie, dass alle Geräte über eine geerdete Steckdose und nicht über einen Regelwiderstand oder Dimmkreis versorgt werden, Schließen Sie das Gerät nicht an einen Dimmer an.
• Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.

DMX512-Anschluss

Verbinden Sie den DMX-Splitter direkt mit dem Controller oder einer Serie DMX-Geräte. Es konnen max. 32 DMX-Geräte an jeder DMX-Ausgang angeschlossen werden. Verwenden Sie ausschließlich ein zweipoliges abgeschirmtes Kabel und 3- oder 5-pol. XLR-Anschlüsse, um den Controller mit dem Gerät oder verschiedene Geräte miteinander zu verstehen.

XLR-Anschluss

Verbinden Sie das Empfangsgerät mit dem DMX-Ausgang.

Verbinden Sie das Sendegerät mit dem DMX-Eingang.

DMX-Ausgang

1. Masse
2. Signal (-)
3. Signal (+)

DMX-Eingang

1. Masse
2. Signal (-)
3. Signal (+)

DMX-Ausgang

1. Masse
2. Signal (-)
3. Signal (+)
   4.-
4. -

DMX-Eingang

1. Masse
2. Signal (-)
3. Signal (+)
5. -

1	signal common (shield)
2	drive complement (data 1-)
3	drive true (data 1+)
4	second data link (data 2-), nicht verwendet
5	second data link (data 2+), nicht verwendet

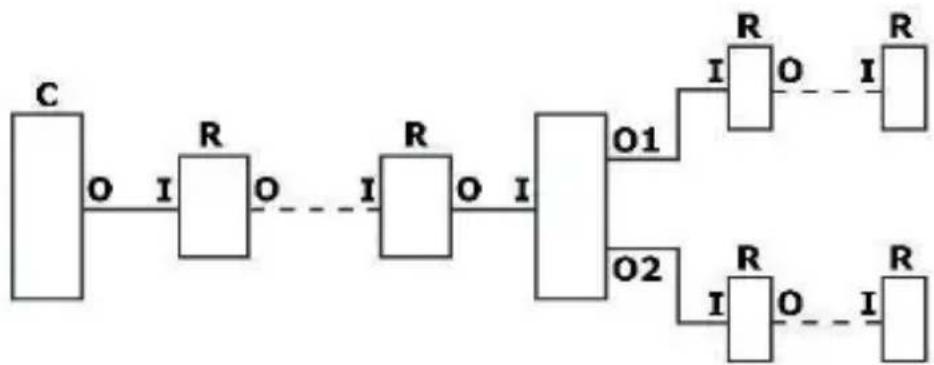

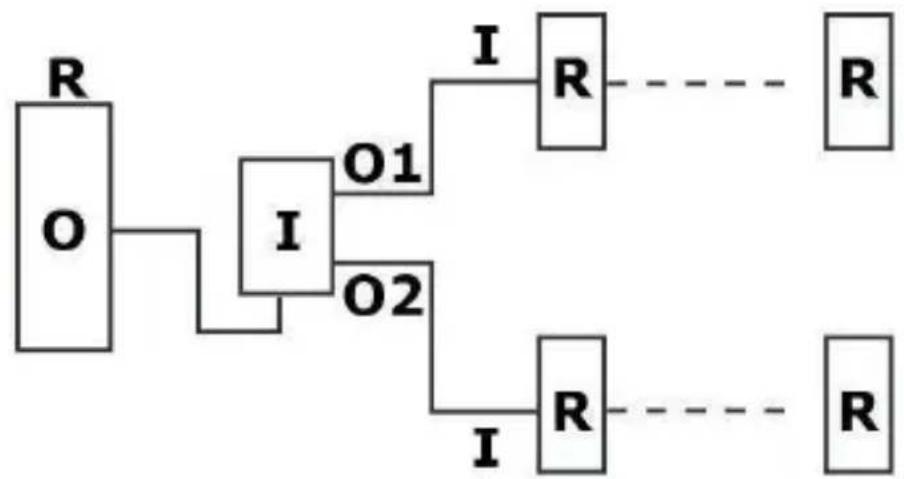

C	DMX-Controller
R	Empfänger

O	Betriebsmodus
I	Eingang

Anschlussdiagramm

HQDB10001/HQDB10002

• Schlieben Sie das DMX-Kabel des letzten Gerätes mit einem Abschlusswiderstand ab. Lieten Sie einen 120 Ω-Widerstand zwischen Signal (-) und Signal (+) in einen 3-pol. XLR-Anschluss und verbinden Sie mit dem DMX-Ausgang des letzten Gerätes.

• Schalten Sie den Abschlusswiderstand des Splitters ein, wenn Sie kein Gerät mit dem Ausgang verbinden.

5. Reinigung und Wartung

Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Sicherung austauschen.

1. Trennen Sie das Gerät vom Netz.
2. Lassen Sie das Gerät abkühlen.
3. Öffnen Sie den Sicherungshalter.
4. Ersetzen Sie die defekte Sicherung durch einen des gleichen Typs.
5. Legen Sie den Sicherungshalter wieder ein, befestigen Sie den Deckel und stecken Sie das Gerät in die Steckdose.

6. Technische Daten

Stromversorgung. 100-240 V\~, 50/60 Hz

Leistungsfaktor 0.3

Sicherung F1AL 250 V

HQDB10001

Stromverbrauch 2 W

Abmessungen. 175 x 55 x 150 mm

Gewicht 1.3 kg

Sicherung F1AL 250 V

HQDB10002

Stromverbrauch 3.5 W

Abmessungen. 175 x 80 x 150 mm

Gewicht 1.6 kg

Sicherung F1AL 250 V

Verwenden Sie diesen Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieseres Gerätes. Für mehr Informationen zu dieserem Produkt und die neuste Version dieser Bedienungsanleitung, siehe www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

URHEBERRECHT

Velleman NV besitz das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstep

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßiger einer zusätzlichen Qualitätkontrolle unterworfen, sowohl von unserer eigenen Qualitätsbeteiligung als auch von externen spezialisierten Organisationen. Sollen, betrz aller Vorsichtsmaßnahmen, Probleme auftreten, behmen Sieitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantiepiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unwilling ist, oder wenn die Kosten darauf unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, diese Produkte durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganzt oder teilweise zurückzuzahlen. In diesen Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bereits ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

- Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entscheidigung für eventuellen Gewinnausfall.

• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, uw. (unbeschränkte Seite).

• Schaden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

• Schäden verursacht durch absichtliche, nachlüssige oder unsachgemäß Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

• Schaden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerbllicher Anwendung wird die Garantiepiode auf 6 Monate zurückgeführt).

• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen,lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zusückschicken. Stellt sich bei der Überprüfung des Gerätes hereaus, dass kein Geräteschaden vorliegt, konnte dem Kunden eine Untersuchungspauschale berechnet. Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

• Jede komerzelle Garantie lasst diese Rechte unberuht. Die oben stehende Aufzahlung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
