Type de produit	Contrôleur DMX
Marque	HQ Power
Modèle	HQDB10002
Alimentation	100-240 V~, 50/60 Hz
Consommation	3.5 W
Facteur de puissance	0.3
Fusible	F1AL 250 V
Dimensions	175 x 80 x 150 mm
Poids	1.6 kg
Connectique	DMX512 via XLR 5 broches
Usage	Intérieur uniquement
Installation	Montage en suspension ou sur surface stable, ignifuge
Sécurité	Mise à la terre obligatoire, protection contre projections d'eau
Entretien	Débrancher avant entretien; remplacer fusible par type identique
Nettoyage	Chiffon sec, éviter liquides
Garantie	2 ans (conditions générales)
Environnement	Conforme DEEE, ne pas jeter avec ordures ménagères
Accessoires fournis	Câble d'alimentation, manuel
Réparabilité	Fusible remplaçable, réparation par technicien qualifié

FOIRE AUX QUESTIONS - HQDB10002 HQ Power

Comment brancher le contrôleur DMX ?

Branchez le contrôleur sur une prise électrique avec mise à la terre. Utilisez un câble blindé à 2 conducteurs avec connecteurs XLR à 5 broches. Connectez la sortie DMX du contrôleur à l'entrée DMX du premier appareil. Ne connectez pas à un variateur de lumière.

Quels câbles utiliser pour la connexion DMX ?

Utilisez uniquement un câble blindé à 2 conducteurs avec des connecteurs XLR à 5 broches. Les broches 1 (masse), 2 (signal -) et 3 (signal +) sont utilisées ; les broches 4 et 5 ne sont pas utilisées.

Comment terminer le câble DMX ?

Pour le dernier appareil de la chaîne DMX, terminez la ligne avec une résistance de 120 Ω entre les broches 2 et 3 (signal - et signal +) dans un connecteur XLR à 3 broches.

Comment remplacer le fusible ?

Débranchez l'appareil, laissez-le refroidir, ouvrez le porte-fusible, remplacez le fusible défectueux par un fusible de même type (F1AL 250 V), puis refermez et rebranchez.

Quelles sont les consignes de sécurité importantes ?

Utilisez l'appareil uniquement à l'intérieur. Ne l'exposez pas à la pluie, l'humidité ou aux projections d'eau. L'appareil doit être mis à la terre. Installez-le sur une surface stable et ignifuge. En cas de montage en suspension, utilisez un câble de sécurité.

Peut-on utiliser cet appareil en extérieur ?

Non, cet appareil est conçu pour une utilisation intérieure uniquement. Il n'est pas protégé contre les intempéries.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec pour enlever la poussière. N'utilisez pas de liquides ou de produits abrasifs.

Comment installer l'appareil en suspension ?

Utilisez un crochet de suspension approprié (non inclus) et un boulon M10 traversant le support. Fixez toujours un câble de sécurité supplémentaire. Assurez-vous que la structure peut supporter 10 fois le poids de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion d'alimentation et le fusible. Remplacez le fusible si nécessaire. Assurez-vous que la prise est sous tension. Si le problème persiste, contactez un technicien qualifié.

Quelle est la procédure de mise au rebut ?

Ne jetez pas l'appareil avec les déchets ménagers. Respectez la réglementation locale sur les DEEE. Rapportez l'appareil à un point de recyclage ou à votre fournisseur.

MODE D'EMPLOI HQDB10002 HQ Power

Informations environnementales importantes concernant

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question.

Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Utiliser cet appareil uniquement à l'intérieur.

• Cet appare és physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Si le câble flexible externe est endommagé, il doit être remplacé
• Protéger de la pluie, de l'humidité et des projections d'eau. L'appareil doit être mis à la terre.
• Ne pas connecter la source d'alimentation avant d'avoir complètement installé et raccordé l'équipement.

3. Directives générales

• Se référer à la garantie de service et de qualité Velleman en fin de ce mode d'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ni Velleman SA ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit. Garder ce mode d'emploi pour toute référence ultérieure.

4.1 Directives générales

• L'appareil doit être installé par un technicien qualifié et conformément aux normes en vigueur.
• Installer l'appareil sur une surface stable, ignifuge, résistante aux rayures, résistante à l'eau et antidérapante.
• La construction portante de l'appareil doit être capable de supporter 10 fois le poids de l'appareil pendant une heure, sans qu'une déformation de la construction en résulte.
• Enlever tout matériel inflammable dans un rayon de 1 m autour de l'appareil.
• Installer l'appareil à un endroit où il n'y a pas beaucoup de passage et inaccessible à des personnes non autorisées.
• Installer l'appareil afin de pouvoir accéder facilement au câble d'alimentation.

4.2 Suspendre l'appareil

• Toujours fixer l'appareil avec un câble de sécurité (sécurités additionnelle).

Sécurité additionnelle fourches (étriers)

Lorsqu'une fourche est fournie avec le luminaire, les éléments de la fourche doivent pouvoir supporter dix fois le poids du luminaire sans déformation permanente et doivent être fabriqués en matière non combustible, telle que l'acier ou une matière équivalente.

Accessoires

La conception du luminaire doit être telle que les accessoires amovibles, comme par exemple les filtres colorés et les visières, ne puissent, s'ils sont correctement montés, tomber du luminaire dans n'importe quelle position de celui-ci, indépendamment de la position d'utilisation normale du luminaire.

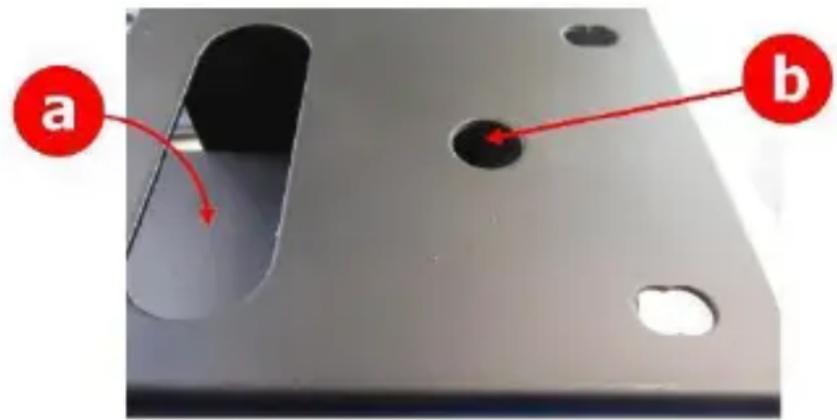

Suspension auxiliaire

Les luminaires doivent être munis d'un dispositif de suspension auxiliaire, sauf s'ils sont destinés à être montés sur le sol. Cette suspension auxiliaire doit être conçue et montée de telle manière qu'aucune partie du luminaire ne puisse tomber même en cas de rupture de la suspension principale. Aucune rupture de la suspension auxiliaire ne doit se produire après 30 chutes de 30 cm.

un câble de sécurité

b) fourches (étriers)

• Éviter de se positionner en dessous de l'appareil pour l'enlever ou lors du montage ou du nettoyage. Un technicien qualifié doit réviser l'appareil avant la mise en service et ensuite une fois par an.

HQDB10001/HQDB10002

• L'installation de cet appareil exige une solide expérience pratique : le calcul de la charge max. de la construction, les matériaux d'installation requis,... Un technicien qualifié doit vérifier régulièrement la construction portante et l'appareil lui-même. Ne pas essayer d'installer cet appareil si vous n'avez pas les qualifications requises ; une installation incorrecte peut entraîner des blessures.
• Pour un montage en suspension, utiliser un crochet de suspension approprié (non incl.) et passer un boulon M10 à travers le support (plié).

4.3 Connexion

• La connexion électrique doit être effectuée par un technicien qualifié.
• Brancher l'appareil sur une prise électrique appropriée. Tout appareil doit être branché sur une prise de courant avec mise à la terre. Ne pas connecter à un variateur de lumière.
• Un expert doit approuver l'installation avant qu'elle puisse être mise en service.

Connexion DMX512

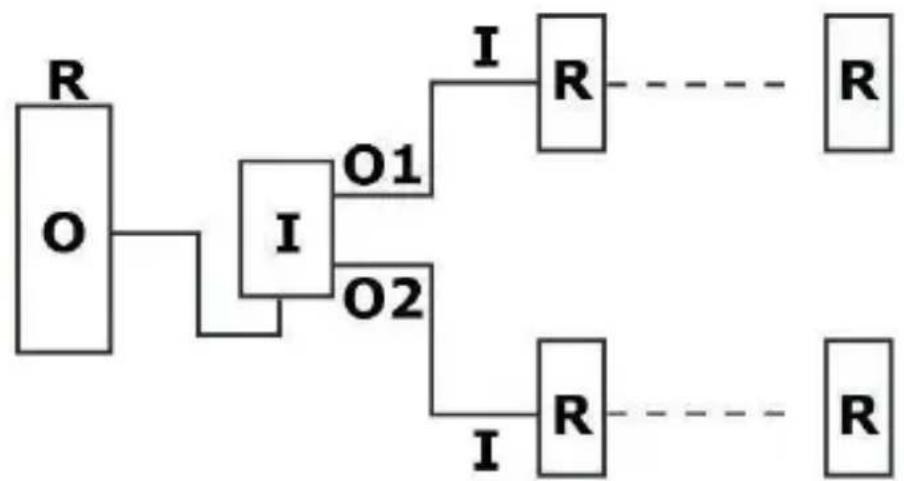

Connecter le répartiteur DMX directement au contrôleur ou à la fin de la chaîne d'appareils DMX. Il est possible de connecter max. 32 appareils DMX par prise DMX.

Utiliser uniquement un câble blindé à 2 conducteurs ou des connecteurs XLR à 5 broches pour connecter le contrôleur à l'appareil ou pour connecter les appareils.

Connexion XLR

Connector l'appareil récepteur à la sortie DMX.

Connecter l'appareil émetteur à l'entrée DMX.

sortie DMX

1. masse
2. signal (-)
3. signal (+)

sortie DMX

entree DMX

entree DMX

1. masse
2. signal (-)
3. signal (+)

HQDB10001/HQDB10002

1. masse
2. signal (-)
3. signal (+)
4. N/A
5. N/A

1. masse
2. signal (-)
3. signal (+)
4. N/A
5. N/A

1	signal common (shield)
2	drive complement (data 1-)
3	drive true (data 1+)
4	second data link (data 2-), non utilisé
5	second data link (data 2+), non utilisé

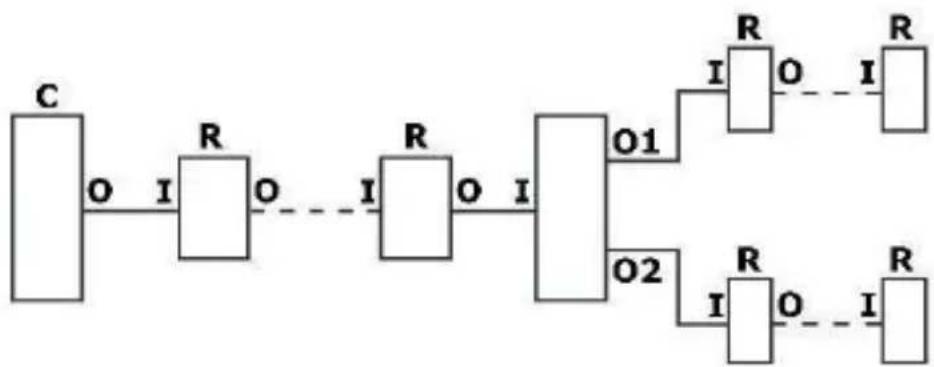

C	contrôleur DMX
R	récepteur

0	sortie
1	entree

HQDB10001/HQDB10002

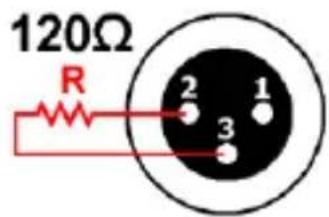

• Terminer le câble DMX du dernier appareil avec une terminaison. Souder une résistance de 120 entre signal (-) et signal (+) à l'intérieur d'un connecteur XLR à 3 broches et le connecter à la sortie DMX du dernier appareil.

• Activer la terminaison sur le répartiteur si aucun appareil n'est connecté à la sortie.

5. Nettoyage et entretien

Débrancher l'appareil avant de remplacer le fusible. 1. Débrancher l'appareil de la prise de courant. 2. Laisser refroidir l'appareil. 3. Ouvrir le porte-fusible. 4. Remplacer le fusible défectueux par un fusible du même type. 5. Réinsérer le porte-fusible, replacer le capuchon et rebrancher le câble d'alimentation.

6. Spécifications techniques

alimentation. 100-240 V~, 50/60 Hz

facteur de puissance 0.3

fusible F1AL 250 V

HQDB10001

consommation 2 W

dimensions 175 x 55 x 150 mm

poids 1.3 kg

fusible. F1AL 250 V

HQDB10002

consommation 3.5 W

dimensions 175 x 80 x 150 mm

poids 1.6 kg

fusible. F1AL 250 V

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la première version de ce mode d'emploi, visiter notre site web www.hqpower.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l'ayant-droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Tout reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant-droit.
