HQDB10001 - Kontroler HQ Power - Bezpłatna instrukcja obsługi

Typ produktu	Kontroler DMX
Marka	HQ Power
Model	HQDB10001
Zasilanie	100-240 V~, 50/60 Hz
Współczynnik mocy	0.3
Bezpiecznik	F1AL 250 V
Protokół	DMX512
Złącza DMX	XLR 5-pin (wejście i wyjście)
Maksymalna liczba urządzeń DMX na wyjście	32
Wymagane zakończenie DMX	Rezystor 120 Ω między sygnałem (-) a sygnałem (+)
Uziemienie	Tak
Zastosowanie	Tylko do użytku wewnętrznego
Instalacja	Przez wykwalifikowanego technika zgodnie z obowiązującymi normami
Temperatura pracy	Nieokreślona
Gwarancja	24 miesiące dla produktów konsumenckich
Akcesoria w zestawie	Brak (linka bezpieczeństwa i hak montażowy nie są dołączone)

Często zadawane pytania - HQDB10001 HQ Power

Jak zainstalować kontroler HQDB10001?

Instalacja musi być przeprowadzona przez wykwalifikowanego technika. Umieść urządzenie na stabilnej, niepalnej, odpornej na zarysowania, wodoodpornej i antypoślizgowej powierzchni. Do montażu podwieszanego użyj odpowiedniego haka (nie dołączonego) i śruby M10. Zawsze przymocuj linkę bezpieczeństwa jako dodatkowe zabezpieczenie.

Jak podłączyć urządzenia DMX do HQDB10001?

Użyj ekranowanych kabli 2-żyłowych i złączy XLR 5-pin. Podłącz rozdzielacz DMX bezpośrednio do kontrolera lub na końcu łańcucha. Możesz podłączyć do 32 urządzeń DMX na gniazdo DMX. Zawsze zakończ ostatnie urządzenie rezystorem 120 Ω między sygnałem (-) a sygnałem (+).

Jaki bezpiecznik stosować i jak go wymienić?

Bezpiecznik to model F1AL 250 V. Aby go wymienić, odłącz urządzenie, pozwól mu ostygnąć, otwórz oprawkę bezpiecznika, wymień na identyczny bezpiecznik, zamknij oprawkę i podłącz ponownie.

Jakie są ważne zasady bezpieczeństwa?

Chroń urządzenie przed deszczem, wilgocią i rozpryskami wody. Musi być uziemione. Nie podłączaj go przed zakończeniem instalacji. Używaj tylko wewnątrz. Unikaj stania pod urządzeniem podczas montażu lub czyszczenia.

Czy mogę używać tego urządzenia z ściemniaczem?

Nie, nigdy nie podłączaj kontrolera do ściemniacza. Podłącz go bezpośrednio do gniazdka z uziemieniem.

Jak czyścić i konserwować HQDB10001?

Odłącz urządzenie przed konserwacją. Pozwól mu ostygnąć. Czyść miękką, suchą ściereczką. Nie używaj ściernych środków czyszczących. Regularnie sprawdzaj stan kabli i złączy.

Jaka jest gwarancja na produkt?

Gwarancja wynosi 24 miesiące dla produktów konsumenckich od daty zakupu. Obejmuje wady produkcyjne i materiałowe. Szkody spowodowane niewłaściwym użytkowaniem, modyfikacjami lub niewłaściwą konserwacją są wyłączone.

Co zrobić, jeśli urządzenie zostanie uszkodzone podczas transportu?

Nie instaluj go i natychmiast skontaktuj się ze sprzedawcą. Wszelkie uszkodzenia transportowe należy zgłosić niezwłocznie.

Czy mogę używać HQDB10001 na zewnątrz?

Nie, to urządzenie jest przeznaczone wyłącznie do użytku wewnętrznego. Chroń je przed deszczem, wilgocią i rozpryskami wody.

Ile urządzeń DMX mogę połączyć szeregowo?

Możesz podłączyć do 32 urządzeń DMX na gniazdo DMX. W przypadku większych instalacji użyj rozdzielacza DMX.

INSTRUKCJA OBSŁUGI HQDB10001 HQ Power

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska.

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za wybór produktu HQPower™! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Wyłącznie do użytku wewnątrz pomieszczeń.

- Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.

• Jeśli zewnętrzny, elastyczny kabel lub przewód urządzenia jest uszkodzony, powinien zostać wymieniony przez producenta, w autoryzowanym serwisie lub przed wykwalifikowaną osobę, aby uniknąć zagrożenia.
• Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami.
• Urządzenie musi być uziemione.
• Nie podłączać zasilania przed montażem i podłączeniem wszystkich sprzętów.

3. Informacje ogólne

• Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.
• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie pond odpowiedzialności za wynikłe uszkodzenia lub problemy.
• Firma Velleman ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne...), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.
• Zachować niniejszą instrukcję na przyszłość.

4. Montaż

4.1 Informacje ogólne

• Urządzenie powinna zamontować wykwalifikowana osoba, zgodnie z odnośnymi normami.
• Zamontować urządzenie na równej, ogniotrwałej, odpornej na zadrapania i działanie wody oraz antypoślizgowej powierzchni.

• Konstrukcja nośna musi utrzymać przez godzinę bez odkształcania obciążenie 10 razy większe niż ciężar urządzenia.

• Należy upewnić się, że w promieniu 1 m od urządzenia nie znajduje się materiał łatwopalny.

• Należy zamontować urządzenie w mało uczęszczanym miejscu, oraz w taki sposób, aby było niedostępne dla nieupoważnionych użytkowników.
• Zamontować urządzenie w miejscu, w którym kabel zasilania jest łatwo dostępny.

4.2 Montaż na wysokości

- W przypadku zawieszenia, urządzenie musi być zawsze zabezpieczone dodatkowym elementem, np. liną bezpieczeństwa (brak w zestawie).

Dodatkowy element mocujący

Wieszak

Jeśli zestaw obejmuje wieszak, części nośne wieszaka powinny przenosić ciężar dziesięć (10) razy większy niż oprawa, nie powodując trwałego odkształcenia. Ponadto powinny być wykonane z niepalnych materiałów, np. stali lub analogicznego materiału.

Akcesoria

Konstrukcja oprawy powinna uniemożliwiać wypadanie wymiennego wyposażenia, np. kolorowych ramek i drzwiczek, o ile jest ono prawidłowo zamocowane.

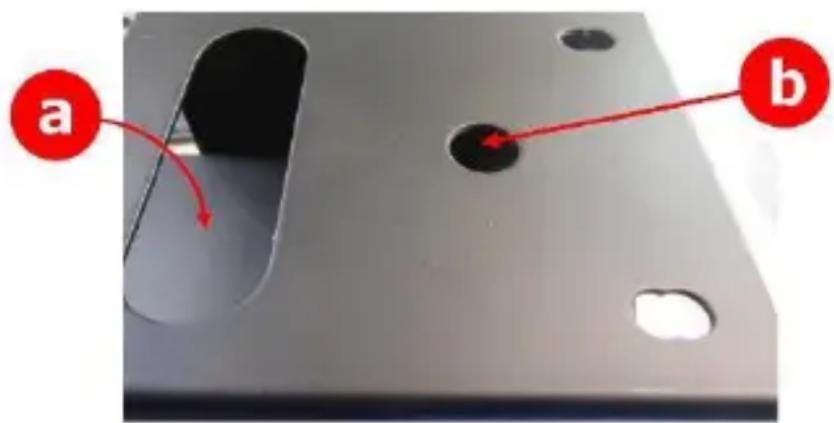

Pomocniczy element zabezpieczający

Oprawa powinna być wyposażona w pomocniczy element zabezpieczający, za wyjątkiem opraw przeznaczonych do montażu podłogowego lub wersji przenośnych. Pomocniczy element zabezpieczający należy zaprojektować i zamontować tak, aby żadna część urządzenia nie spadła, jeżeli zawiedzie podstawowy element zabezpieczający. Pomocniczy element zabezpieczający musi wytrzymać 30-krotny zrzut pionowy z wys. 30 cm.

a b

a	linabezpieczeństwa

B

wieszak

• Podczas montażu, zdejmowania lub serwisowania nigdy nie stawać bezpośrednio pod urządzeniem. Raz do roku oraz przed przekazaniem do serwisu urządzenie powinien sprawdzić wykwalifikowany technik.
• Montaż na wysokości wymaga doświadczenia: konieczne jest obliczenie wartości granicznych obciążenia oraz wybór materiału do montażu. Należy regularnie kontrolować materiał i urządzenie. Nie próbować samodzielnie montować urządzenia w przypadku braku powyższych kwalifikacji, gdyż nieprawidłowy montaż może spowodować obrażenia ciała.
• Przy montażu na kratownicy należy stosować odpowiednie zaciski (brak w zestawie) i zamocować śrubę M10 do środka (zagiętego) wspornika.

4.3 Podłączanie

• Połączenia przewodów elektrycznych powinny być wykonane przez wykwalifikowanego elektryka.
• Podłączyć wtyczkę zasilającą urządzenia do zasilania sieciowego. Wszystkie urządzenia muszą być zasilane bezpośrednio z uziemionego zasilacza sieciowego. Nie podłącać do ściemniacza.
• Przed rozpoczęciem użytkowania urządzenia instalacja musi zostać zatwierdzona przez eksperta.

Złącze DMX512

Podłączyć rozdzielacz DMX bezpośrednio do sterownika oświetlenia lub za szeregiem urządzeń DMX. Do każdego gniazda wyjściowego DMX można podłączyć maksymalnie 32 urządzenia DMX.

Do połączenia sterownika z urządzeniem lub urządzeń między sobą należy stosować wyłącznie 2-żyłowe kable ekranowane oraz 3-pinowe lub 5-pinowe złącza XLR.

Złącze XLR

Podłączyć urządzenie odbiorcze do wyjścia DMX.

Podłączyć urządzenie nadawcze do wejścia DMX.

wyjście DMX

1. masa
2. sygnał (-)
3. sygnał (+)

wejście DMX

1. masa
2. sygnał (-)
3. sygnał (+)

wyjście DMX

1. masa
2. sygnał (-)
3. sygnał (+)
4. nd.
5. nd.

wejście DMX

1 2 3 4 5

1. masa
2. sygnał (-)
3. sygnał (+)
4. nd.
5. nd.

1	sygnał wspólny (ekran)
2	drive complement (dane 1-)
3	drive true (dane 1+)
4	drugie łącze danych (data 2-),nieużywane
5	drugie łącze danych (dane 2+),nieużywane

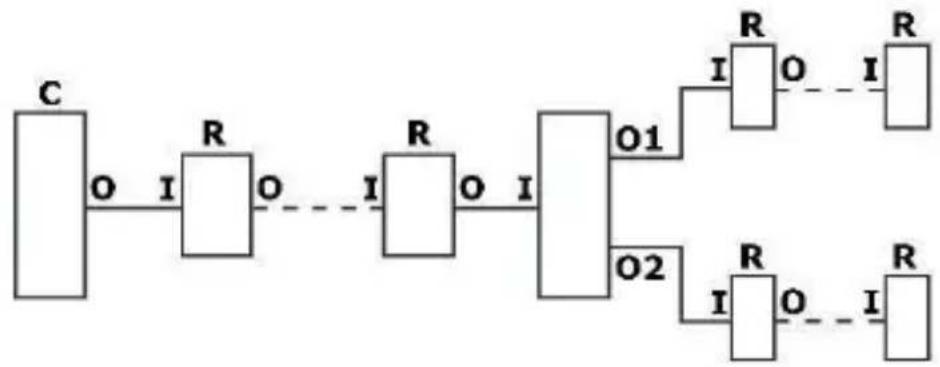

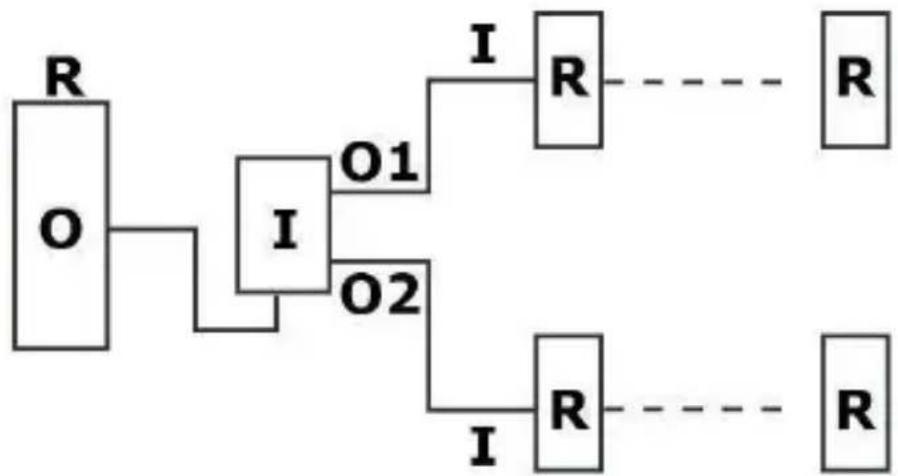

Schemat połączeń

C	sterownik DMX
R	odbiornik

O	wyjście
I	wejście

- Na końcu linii DMX ostatnie urządzenie w szeregu musi być wyposażone w terminator. Przylutować rezystor 120 Ω między sygnał (-) i sygnał (+) na 3-pinowej wtyczce XLR i podłączyć do wyjścia DMX ostatniej oprawy.

120Ω R 2 1 3

- Jeśli urządzenie nie jest podłączane do wyjścia, należy włączyć terminator na rozdzielaczu.

5. Czyszczenie i konserwacja

Przed wymianą bezpiecznika wyjąć z gniazda przewód zasilający urządzenia.

1. Odłączyć przewód zasilający urządzenia od gniazdka.
2. Pozostawić urządzenie do schłodzenia.
3. Otworzyć oprawę bezpiecznika.
4. Wymienić na taki sam bezpiecznik.
5. Umieścić oprawę bezpiecznika z powrotem na miejscu, zamontować tylną obudowę i ponownie podłączyć zasilanie.

6. Specyfikacja techniczna

zasilanie 100-240 V\~, 50/60 Hz

współczynnik mocy 0,3

bezpiecznik ...... F1AL 250 V

HQDB10001

pobór mocy.... 2 W

wymiary 175 x 55 x 150 mm

waga....1,3 kg

bezpiecznik ...... F1AL 250 V

HQDB10002

pobór mocy....3,5 W

wymiary 175 x 80 x 150 mm

waga....1,6 kg

bezpiecznik ...... F1AL 250 V

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących tego produktu i najnowsza wersja tej instrukcji, odwiedź naszą stronę internetową www.hqpower.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.
