Tipo de producto	Controlador DMX RGB+W para tiras LED
Marca	HQ Power
Modelo	LEDC09
Alimentación	12-24 VDC (no incluida)
Canales DMX	4 (rojo, verde, azul, blanco)
Corriente de salida	4 x 4 A
Niveles de gris	256 (8 bits)
Frecuencia PWM	± 2600 Hz
Señal de entrada	DMX512
Salida de alimentación	12 V < 192 W, 24 V < 384 W
Conectores de entrada/salida DMX	XLR de 3 pines y RJ45 (8P8C)
Bornes de salida	COM, CH1 (rojo), CH2 (verde), CH3 (azul), CH4 (blanco)
Modos de funcionamiento	Prueba (color estático, cambio de color, fundido), DMX
Direccionamiento DMX	Interruptores DIP 1-9
Dimensiones	165 x 68 x 40 mm
Peso	310 g
Seguridad	Protección contra lluvia, humedad, salpicaduras de agua; desconectar antes de limpiar; no hay piezas reparables por el usuario; instalación por técnico calificado
Mantenimiento	Limpiar con un paño seco después de desconectar; proteger del polvo y temperaturas extremas
Garantía	24 meses por defectos de fabricación (ver condiciones en el manual)
Información general	Usar con accesorios originales; modificaciones prohibidas

Preguntas frecuentes - LEDC09 HQ Power

¿Cómo direccionar el controlador LEDC09 en modo DMX?

Para direccionar el controlador en modo DMX, coloque el interruptor DIP 10 en OFF. Use los interruptores DIP 1 a 9 para definir la dirección DMX sumando sus valores binarios (DIP 1 = 1, DIP 2 = 2, DIP 3 = 4, etc.). Por ejemplo, para la dirección 19, active los DIP 1, 2 y 5 (1+2+16=19). Consulte la tabla en el manual para más combinaciones.

¿Cómo usar el modo prueba para un color estático?

Active el modo prueba colocando el interruptor DIP 10 en ON, y los DIP 8 y 9 en OFF. Luego, seleccione un color estático activando un solo interruptor DIP entre 1 a 7 según la tabla: DIP 1 = rojo, DIP 2 = verde, DIP 3 = azul, DIP 4 = amarillo, DIP 5 = púrpura, DIP 6 = cian, DIP 7 = blanco. Si varios DIP están activados, el más alto prevalece. Si ninguno está activado, todos los LED están apagados.

¿Cómo configurar el cambio de color automático?

Coloque el interruptor DIP 10 en ON. Para un cambio de color, active DIP 8 y desactive DIP 9. Para un fundido de color, active DIP 9 (DIP 8 puede estar ON u OFF). Luego, ajuste la velocidad activando un DIP entre 1 a 7: cuanto más alto el DIP, más rápida la velocidad. Por ejemplo, para un cambio de color a velocidad media, active DIP 4 y DIP 8.

¿Qué tipos de tiras LED puedo conectar?

El controlador LEDC09 está diseñado para tiras LED RGB+W (rojo, verde, azul, blanco) con una tensión de 12-24 VDC. Conecte los cables a los bornes: COM (común), CH1 (rojo), CH2 (verde), CH3 (azul), CH4 (blanco). Asegúrese de que la potencia total no supere 192 W en 12 V o 384 W en 24 V.

¿Qué alimentación se requiere para el LEDC09?

El dispositivo requiere una fuente de alimentación externa de 12 a 24 VDC (no incluida). La potencia máxima depende de la tensión: 192 W en 12 V y 384 W en 24 V. Use una fuente de alimentación adecuada con corriente suficiente (máximo 4 x 4 A por canal). Respete la polaridad: V+ y V-.

¿Cómo conectar el controlador a un controlador DMX externo?

Puede usar un conector XLR de 3 pines o un conector RJ45 (8P8C). Conecte el cable DMX del controlador externo a la entrada DMX (IN) del LEDC09. Nunca use ambos tipos de conectores simultáneamente. Para la salida DMX (OUT), conecte otro dispositivo en serie.

¿Qué hacer si las tiras LED no se encienden?

Primero verifique la alimentación: asegúrese de que la tensión y la polaridad sean correctas. Revise las conexiones a los bornes (COM, CH1-CH4). En modo DMX, asegúrese de que la dirección sea correcta y que el controlador DMX externo envíe una señal. En modo prueba, verifique la posición de los interruptores DIP. Si nada funciona, contacte a un técnico calificado.

¿Puedo usar a la vez los conectores XLR y RJ45?

No, debe usar exclusivamente uno u otro. El manual especifica: 'Use conectores 8P8C o conectores XLR de 3 pines. No use ambos conectores al mismo tiempo.' El uso simultáneo puede dañar el dispositivo.

¿Cómo limpiar y mantener el controlador?

Antes de cualquier limpieza, desconecte el dispositivo. Use un paño seco para quitar el polvo. Nunca use líquidos o productos abrasivos. Proteja el dispositivo de la humedad, temperaturas extremas y golpes. Asegúrese de que las ranuras de ventilación no estén obstruidas.

¿Cuáles son las condiciones de garantía?

El LEDC09 tiene una garantía de 24 meses contra defectos de fabricación a partir de la fecha de compra. La garantía no cubre daños por uso incorrecto, negligencia, modificaciones no autorizadas o desgaste normal. Para cualquier reclamo, devuelva el dispositivo con el comprobante de compra a su distribuidor.

MANUAL DE USUARIO LEDC09 HQ Power

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir HQPower™! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

LEDC09

2. Instrucciones de seguridad

Cuidado durante la instalación: puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica.

Desconecte siempre el aparato de la red eléctrica si no va a usarlo durante un largo período de tiempo y antes de su limpieza o mantenimiento. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.

No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. Nunca ponga un objeto con líquido en el aparato.

Mantenga el aparato lejos del alcance de personas no capacitadas y niños.

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

• La instalación y el mantenimiento deben ser realizados por un técnico cualificado.
• Asegúrese de que la tensión de red no sea mayor que la tensión indicada en las especificaciones.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

• No exponga este equipo a polvo ni temperaturas extremas.
  Asegúrese de que los orificios de ventilación no estén bloqueados.
• Proteja el aparato contra choques. Evite usar excesiva fuerza durante el manejo y la instalación.
• Familiarícese con el funcionamiento del aparato antes de utilizarlo.

- Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

- Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.

- Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

LEDC09

- Guarde este manual del usuario para cuando necesite consultarlo.

4. Instalación

Véase las figuras en las páginas 2-4 de este manual del usuario.

1	interruptores DIP	para seleccionar el modo de funcionamiento
2	entrada DMX	entrada 8P8C (RJ45) del controlador DMX externo
3	salida DMX	salida 8P8C (RJ45) al siguiente aparato LEDC09 conectado en serie
4	entrada DMX	entrada XLR de 3 polos del controlador DMX externo
5	salida DMX	salida XLR de 3 polos al siguiente aparato LEDC09 conectado en serie
6	bornes
	V-	hacia la alimentación 12-24 VDC (-)
	V+	hacia la alimentación 12-24 VDC (+)
	COM	hacia la cinta de LEDs, alimentación
	CH1	hacia la cinta de LEDs, color rojo (canal 1)
	CH2	hacia la cinta de LEDs, color verde (canal 2)
	CH3	hacia la cinta de LEDs, color azul (canal 3)
	CH4	hacia la cinta de LEDs, color blanco (canal 4)

Advertencia: Utilice conectores 8P8C o conectores XLR de 3 polos. No utilice ambos.

5. Modo de prueba

En el modo de prueba, usted puede seleccionar un color estático o cambiar los colores utilizando diferentes velocidades.

Color estático

Seleccionar un color estático:

1. Ponga el interruptor DIP 10 en la posición ON.
2. Ponga el interruptor 8 y 9 en la posición OFF.
3. Seleccione el color estático deseado al poner el interruptor DIP correspondiente (1-7) en la posición ON. Si todos los interruptores DIP están desactivados, los LEDs están apagados. El interruptor DIP con el valor más elevado prevalecería si varios interruptores DIP estuvieran en la posición ON:

LEDC09

Color	Interruptor DIP
	1	2	3	4	5	6	7	8	9
Rojo	1	0	0	0	0	0	0	0	0
Verde	x	1	0	0	0	0	0	0	0
Azul	x	x	1	0	0	0	0	0	0
Amarillo	x	x	x	1	0	0	0	0	0
Púrpura	x	x	x	x	1	0	0	0	0
Cian	x	x	x	x	x	1	0	0	0
Blanco	x	x	x	x	x	x	1	0	0

Cambiar los colores:

1. Ponga el interruptor DIP 10 en la posición ON.

2. Seleccionar el modo dinámico deseado:

3. Para un cambio de color, ponga el interruptor 8 en la posición ON y el interruptor 9 en la posición OFF.

4. Para una transición de colores, ponga el interruptor 9 en la posición ON (ponga interruptor 8 en la posición ON u OFF).

5. Ajuste la velocidad del cambio de color al poner el interruptor DIP correspondiente (1-7) en la posición ON. Todos los interruptores DIP desactivados = velocidad mínima; interruptor DIP 7 activado = velocidad máxima. El interruptor DIP con el valor más elevado prevalecería si varios interruptores DIP estuvieran en la posición ON.

Algunos ejemplos:

Modo	Interruptor DIP
	1	2	3	4	5	6	7	8	9
Cambio de color a velocidad media	x	x	x	1	0	0	0	1	0
Transición de colores a velocidad máxima	x	x	x	x	x	x	1	x	1

Hacer funcionar el aparato con un controlador DMX:

1. Ponga el interruptor DIP 10 en la posición OFF.
2. Conecte el controlador DMX externo a la entrada DMX.

Advertencia: Utilice conectores 8P8C o conectores XLR de 3 polos. No utilice ambos.

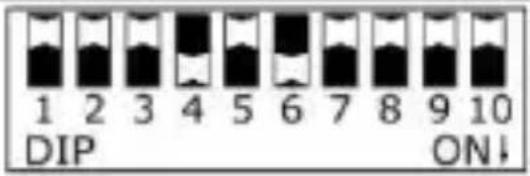

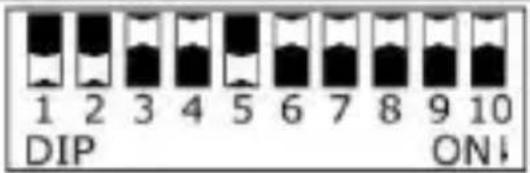

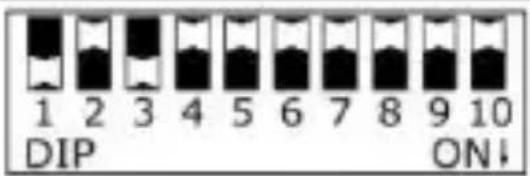

1. Utilice el interruptor DIP 1-9 para especificar la dirección DMX:

Dirección	Interruptores DIP
5
19
40

Interruptor	Valor binario
1	1
2	2
3	4
4	8
5	16
6	32
7	64
8	128
9	256

Ponga varios interruptores DIP en la posición ON y añada los valores correspondientes para obtener la dirección DMX deseado. Por ejemplo: La dirección DMX es 128 si sólo el interruptor 8 está en la posición ON. Para obtener la dirección DMX 19, ponga el interruptor DIP 1, 2 y 5 en la posición ON (1 + 2 + 16 = 19).

7. Especificaciones

canales DMX	4
alimentación	12-24 VDC (no incl.)
salida de alimentación	12 V	< 192 W
	24 V	< 384 W
corriente de salida	4 x 4 A
señal de entrada	DMX512
escala de grises	256 (8 bits)
frecuencia PWM (modulación de ancho de pulso)	± 2600 Hz

LEDC09

peso	310 g
dimensiones	165 x 68 x 40 mm

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.hqpower.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR – Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.
