Type de produit	Commutateur HDMI (adaptateur vidéo)
Modèle	B119-002-UHD (2 entrées)
Nombre d'entrées HDMI	2 (connecteurs femelles)
Nombre de sorties HDMI	1 (connecteur femelle)
Résolution maximale	3840 x 2160 @ 60 Hz (Ultra HD 4K)
Profondeur des couleurs	48 bits (16 bits par canal)
Formats audio pris en charge	DTS-HD, Dolby True HD, son surround 7.1 canaux
Fonctions	Auto-commutation intelligente, sélection manuelle par bouton ou télécommande, compatible 3D, HDCP 2.2 et EDID
Alimentation	Externe : entrée 100-240 V, 50/60 Hz, 0,3 A ; sortie 5 V, 1 A
Consommation électrique maximale	2 W
Dimensions (H x L x P)	20 x 80 x 51 mm (0,8 x 3,1 x 2,0 po)
Poids	0,106 kg (0,23 lb)
Température de fonctionnement	0 à 40 °C (32 à 104 °F)
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Garantie	3 ans limitée
Contenu de l'emballage	Commutateur, télécommande, adaptateur secteur avec fiches interchangeables (NEMA 1-15P, CEE 7/16, BS 1363, AS/NZS 3112), manuel d'utilisation
Entretien et nettoyage	Aucun entretien particulier requis. Nettoyer avec un chiffon sec et doux.
Sécurité	Utiliser uniquement l'alimentation fournie. Ne pas exposer à des températures extrêmes ou à l'humidité.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter Tripp Lite pour un service sous garantie.

FOIRE AUX QUESTIONS - B119002UHD Tripp Lite

Comment connecter le commutateur HDMI ?

Assurez-vous que tous les appareils sont éteints. Branchez les sources HDMI sur les ports d'entrée (Input) du commutateur, puis reliez le port de sortie (Output) à votre moniteur. Connectez l'alimentation externe et allumez les appareils. Utilisez le bouton Select ou la télécommande pour changer de source.

Que faire si l'auto-commutation ne fonctionne pas ?

L'auto-commutation ne fonctionne que si l'appareil source est complètement éteint (pas en veille). Vérifiez que l'alimentation est coupée sur la source que vous souhaitez désactiver. Si plusieurs sources sont allumées, le port avec le numéro le plus bas est prioritaire.

Quelle résolution maximale est prise en charge ?

Le commutateur prend en charge une résolution Ultra HD 4K jusqu'à 3840 x 2160 @ 60 Hz, avec une profondeur de couleur de 48 bits. Assurez-vous d'utiliser des câbles HDMI haute vitesse compatibles.

Quelle longueur de câble HDMI puis-je utiliser ?

Pour une fiabilité optimale, la longueur du câble entre la source et le commutateur ne doit pas dépasser 5 mètres. De même, la liaison entre le commutateur et le moniteur doit être inférieure à 5 mètres. Utilisez des câbles Tripp Lite P569.

Le commutateur est-il compatible avec mon système audio 7.1 ?

Oui, il prend en charge les formats audio DTS-HD et Dolby True HD, ainsi que le son surround 7.1 canaux. Connectez la sortie HDMI directement à votre récepteur audio compatible.

Puis-je utiliser le commutateur avec une télécommande universelle ?

Le commutateur est livré avec une télécommande infrarouge dédiée. Il n'est pas garanti qu'il fonctionne avec des télécommandes universelles. Utilisez la télécommande fournie pour une fiabilité maximale.

Que faire si l'image ne s'affiche pas ?

Vérifiez d'abord que l'alimentation externe est branchée et allumée (voyant DEL rouge/vert). Assurez-vous que les câbles HDMI sont bien enfoncés et en bon état. Réduisez la résolution de la source ou la profondeur de couleur. Testez le câble directement entre source et moniteur.

Le HDCP est-il pris en charge ?

Oui, le commutateur est compatible HDCP 2.2, ce qui lui permet de fonctionner avec du contenu protégé comme les Blu-ray 4K et les services de streaming.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication. Conservez votre preuve d'achat et contactez le support Tripp Lite pour obtenir un numéro d'autorisation de retour (RMA).

Puis-je utiliser une alimentation différente ?

Non, utilisez exclusivement l'adaptateur secteur fourni (5V/1A). L'utilisation d'une autre alimentation peut endommager le commutateur. Les fiches adaptatrices incluses permettent une utilisation dans le monde entier (100-240V).

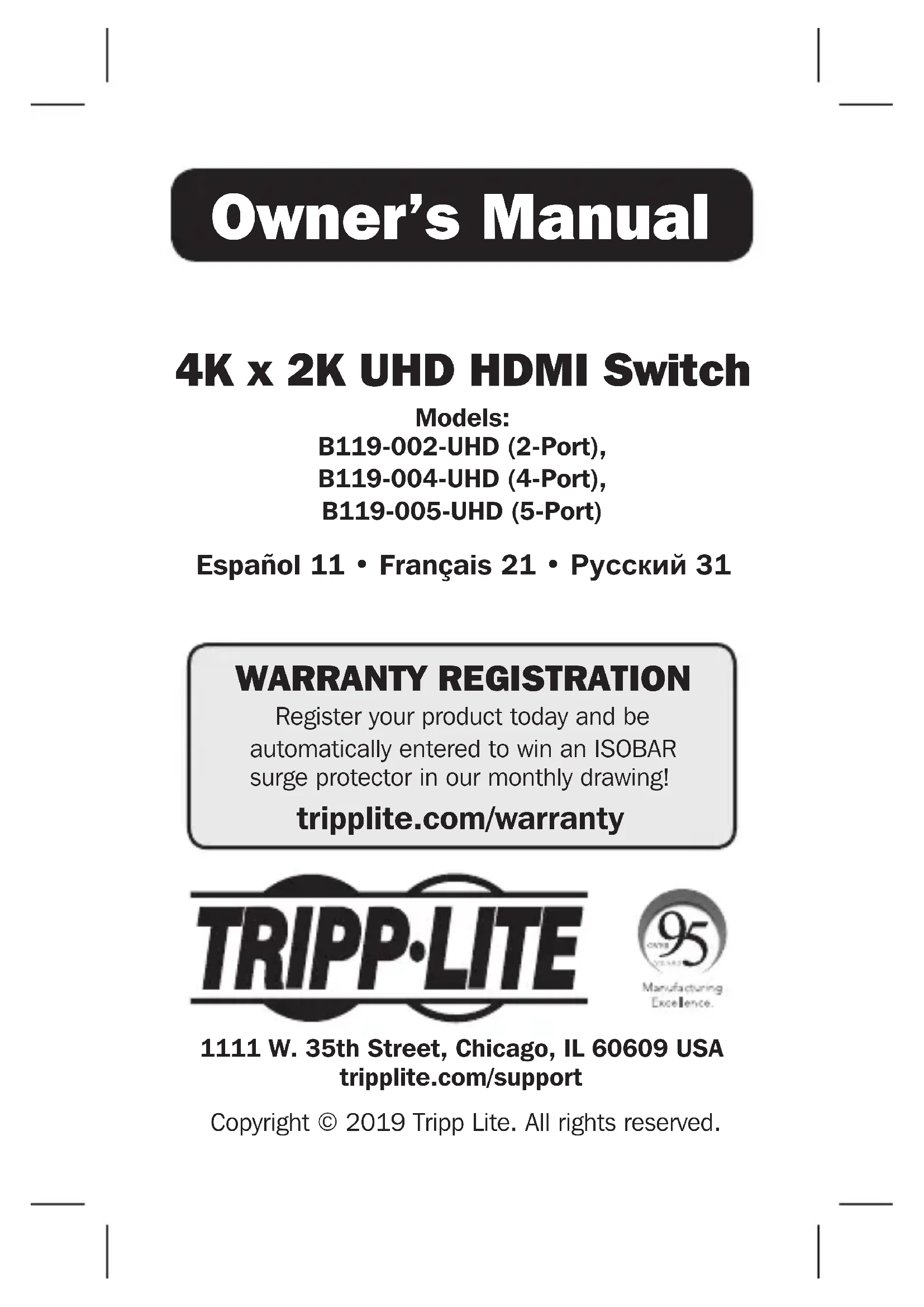

MODE D'EMPLOI B119002UHD Tripp Lite

HDMI ultra-haute définition (UHD) 4K x 2K

Modèles :

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Permet d'alterner entre plusieurs appareils sources HDMI connectés à un seul port HDMI sur un moniteur
• Permet d'alterner entre les appareils via un bouton de commande ou la télécommande incluse
• La fonctionnalité intelligente Auto Switching permet de passer automatiquement au prochain appareil sous tension lorsque l'alimentation vers le dispositif actuel est désactivée.
• Prend en charge des résolutions video ultra-haute définition (UHD) 4K x 2K jusqu'à 3 840 × 2 160 @ 60 Hz
• Prend en charge la couleur foncée jusqu'à 48 bits (16 bits par canal)
• Prend en charge DTS-HD, Dolby® True HD et les systèmes ambiophoniques de 7.1 canaux
• Compatible 3D, HDCP v2.2 et EDID
• Le modèle B119-005-UHD inclut des adaptateurs de fiche pour l'Amérique du Nord, le Royaume-Uni, l'Europe et l'Australie qui peuvent être branchés dans des prises de courant internationales.

Caractéristiques du produit

• Pré à l'emploi ; aucun logiciel ou lecteur requis

L'autocommutation ne fonctionnera pas correctement si l'appareil se trouve en mode veille. Les dispositifs doivent être complètement hors tension pour que l'autocommutation fonctionne correctement.

Contenu de l'emballage

• B119-002-UHD, B119-004-UHD ou B119-005-UHD
• Telekomande
• Alimentation externe (entrée : 100 à 240 V, 50/60 Hz, 0,3 A; sortie : 5 V, 1A)*
• Manuel de l'utilisateur

*Inclut des fiches NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie).

Accessoires en option

• Câbles HDMI haute vitesse de haute qualité P569-XXX-CERT avec Ethernet

Installation

1. S'assurer que l'alimentation de tous les appareils qui seront raccordés est hors tension.
2. Raccorder un appareil source HDMI à un port Input (entrée) sur le commutateur.

Remarque : La longueur du câble HDMI raccordant la source au commutateur ne doit pas excéder 5 m (16 pi).

1. Répéter l'étape 2 pour raccorder les appareils sources aux ports Input (entrée) restants sur le commutateur.
2. Raccorder le port Output (sortie) sur le commutateur au port d'entrée HDMI sur l'écran.

Remarque: La longueur du câble HDMI raccordant le commutateur à l'écran ne doit pas excéder 5 m (16 pi).

Installation

1. Raccorder l'alimentation externe au commutateur, puis le brancher dans un parasurtenseur Tripp Lite, une unité de distribution de l'alimentation (PDU) ou à un onduleur. Le voyant à DEL rouge et vert de tension de Input 1 (entrée 1) s'allumera pour indiquer que l'appareil est alimenté.
2. Mettre les appareils de source HDMI et l'écran sous tension.
3. Permet d'alterner entre les appareils sources via un bouton de commande Select (sélectionner) sur l'ordinateur ou la télécommande incluse. La fonctionnalité Auto Switch (autocommutation) permet de passer automatiquement aux ports qui sont sous tension. Lorsque plusieurs ports sont sous tension sur les appareils qui sont connectés, le port avec le numéro le plus bas sera sélectionné. Lorsque l'ordinateur connecté au port avec le numéro le plus bas est mis hors tension, le port suivant avec le numéro le plus bas sera sélectionné.

Dépannage

S'il n'est pas possible d'obtenir une image acceptable après avoir suivi les instructions d'installation, suivre les conseils de dépannage ci-dessous :

1. La source d'alimentation externe expédée avec le produit est-elle connectée et branchée à une source en bon état de fonctionnement? Pour que le produit fonctionne correctement, le commutateur doit être raccordé à une source d'alimentation externe et alimenté par cette-ci.
2. L'alimentation des apparèils connectés a-t-elle été mise hors tension avant l'installation? Si non, redémarrer les apparèils.
3. Quelle est la résolution recherchée? Les modèles B119-002-UHD, B119-004-UHD et B119-005-UHD de Tripp Lite ont été mis à l'essai pour prendre en charge des résolutions vidé cée jusqu'à 48 bits (16 bits par canal).
4. Quelle longueur de cable HDMI est utilisée? (Voir la section Installation dans le e.

Dépannage

suite)

S'il n'est pas possible d'obtenir une image acceptable, essayer d'utiliser un câble plus court ou de réduire la résolution vidéo de la source ou les paramètres de la profondeur des couleurs.

1. andé d'utiliser des cables HDMI grande vitesse haute qualité de série P569 de Tripp Lite, car ils ont été testés pour fonctionner avec les modèles B119-002-UHD, B119-004-UHD et B119-005-UHD.
2. Tester les câbles pour s'assurer qu'ils fonctionnent correctement. Par exemple, brancher le câble HDMI entre une source et un moniteur en bon état de fonctionnement pour déterminer si le câble fonctionne.
3. L'appareil se trouve-t-il dans un endroit où il est exposé à des températures plus élevées? Si le produit surchauffe, il ne fonctionnera pas correctement.

Caractéristiques techniques

Modèle B119-002-UHD B119-004-UHD B119-005-UHD

Connecteurs

Entrée (x2) HDMI ferrête (x4) HDMI ferrête (x5) HDMI ferrête
Sortie HDMI ferrête	HDMI ferrête HDMI	femelle

Vidéo

Résolution maximum	3 840 x 2 160 (60 Hz)	3 840 x 2 160 (60 Hz)	3 840 x 2 160 (60 Hz)
Profondeur des couleurs	Couleur fonlée jusqu'à 48 bits (16 bits par canal)	Couleur fonlée jusqu'à 48 bits (16 bits par canal)	Couleur fonlée jusqu'à 48 bits (16 bits par canal)
Bande passante d'amplificateur video	6 Gbps/600 Mhz 6	Gbps/600 Mhz 6 Gbps/600 Mhz	Gbps/600 Mhz

Ecologique

Température de fonctionnement	0 à 40 °C (32 à 104 °F)	0 à 40 °C (32 à 104 °F)	0 à 40 °C (32 à 104 °F)
Humidité de fonctionnement	10 à 85 % HR, sans condensation	10 à 85 % HR, sans condensation	10 à 85 % HR, sans condensation
Température d'entreposeage	-10 à 80 °C (14 à 176 °F)	-10 à 80 °C (14 à 176 °F)	-10 à 80 °C (14 à 176 °F)
Humidité d'entreposeage	5 à 90 % HR, sans condensation	5 à 90 % HR, sans condensation	5 à 90 % HR, sans condensation

Physique

Dimensions de l'unité (H x L x P, /po)	0,8 x 3,1 x 2,0 0,8	x 4,8 x 2,0 0,8 x 4,	8 x 2,0
Dimensions de l'unité (H x L x P, /mm)	20 x 80 x 51 20 x 1	23 x 51 20 x 123 x	51
Poids de l'appareil (lb/kg)	0,23	0,33	0,33
Poids de l'unité (lb/kg)	0,1062	0,15	0,15

Besoins en matière de puissance

Alimentation extrema	5 V/1 A	5 V/1 A	5 V/1 A
Consommation d'énergie (maximale)	2 W	2 W 2,5 W

Garantie limitee de 3 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (ela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
