B1271A1DH - Adaptateur vidéo Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur vidéo - prolongateur DisplayPort sur Cat6
Modèle	B127-1A1-DH
Résolution maximale	4K (3 840 x 2 160) à 60 Hz avec sous-échantillonnage 4:4:4
Distance d'extension maximale	38 m (125 pi) avec câble Cat6 24 AWG
Technologie de transmission	DisplayPort 1.2a, compatible HDCP
Alimentation	Externe, entrée 100-240 V, 50/60 Hz
Consommation électrique	Transmetteur : via adaptateur secteur ; récepteur : via PoC (Power-over-Cable)
Connecteurs d'entrée	1 x DisplayPort (mâle sur transmetteur)
Connecteurs de sortie	Transmetteur : 1 x HDMI (moniteur local) ; Récepteur : 1 x HDMI (écran distant)
Connecteurs réseau	2 x RJ45 (transmetteur et récepteur)
Support audio	7.1 canaux, formats LPCM, AC-3, DTS
Dimensions (L x P x H) par unité	Environ 120 x 70 x 25 mm
Poids par unité	Environ 200 g
Contenu de l'emballage	Transmetteur local, récepteur distant, source d'alimentation, adaptateurs de fiche internationaux, quincaillerie de montage
Montage	Mural, sur bâti 19" ou sur poteau (matériel inclus)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Débrancher avant nettoyage. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Pièces non réparables par l'utilisateur. Contacter le service après-vente Tripp Lite.
Garantie	1 an limitée

FOIRE AUX QUESTIONS - B1271A1DH Tripp Lite

Comment installer le kit prolongateur B127-1A1-DH ?

Assurez-vous que tous les équipements sont hors tension. Connectez la source DisplayPort au port INPUT du transmetteur. Pour un moniteur local, reliez le port LOCAL du transmetteur via un câble HDMI. Reliez le transmetteur au récepteur avec un câble Cat6 (jusqu'à 38 m). Branchez le récepteur à un écran via HDMI. Mettez sous tension les écrans, puis le transmetteur via l'alimentation externe. Allumez la source. Les voyants indiquent le bon fonctionnement.

Quel câble Cat6 dois-je utiliser pour une performance maximale ?

Utilisez un câble Cat6 à fils rigides 24 AWG (ex. série N202 de Tripp Lite). Les câbles à torons ou de calibre supérieur (26 AWG) réduisent la portée maximale.

Quelle résolution et fréquence sont prises en charge ?

Le kit supporte la résolution 4K (3840x2160) à 60 Hz avec sous-échantillonnage 4:4:4, et les résolutions inférieures. Assurez-vous que le moniteur est réglé sur HDMI 2.0 et 60 Hz.

Le récepteur nécessite-t-il une alimentation externe ?

Non, grâce à la technologie Power-over-Cable (PoC), le récepteur est alimenté par le transmetteur via le câble Cat6. Seul le transmetteur nécessite l'adaptateur secteur fourni.

Puis-je connecter un moniteur local en plus de l'écran distant ?

Oui, le transmetteur B127-1A1-DH possède un port HDMI LOCAL dédié. Branchez un moniteur supplémentaire via un câble HDMI 2.0.

Comment monter le transmetteur ou le récepteur ?

Utilisez la quincaillerie incluse pour un montage mural, sur bâti 19 pouces ou sur poteau. Suivez les schémas de la notice pour fixer les supports.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les câbles sont bien branchés. Assurez-vous que le moniteur est configuré en HDMI 2.0 et 60 Hz. Activez l'option UHD Deep Color si nécessaire. Testez avec un câble Cat6 de qualité.

Quels formats audio sont supportés ?

Le kit supporte l'audio jusqu'à 7.1 canaux, y compris LPCM, AC-3 et DTS.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée d'un an contre les vices de matériaux et de fabrication. Pour activer la garantie, conservez la preuve d'achat.

Puis-je utiliser un câble HDMI 1.4 ?

Pour une résolution 4K à 60 Hz, un câble HDMI 2.0 haute vitesse est requis (ex. série P569 ou P568 de Tripp Lite). Un câble HDMI 1.4 peut limiter la résolution à 4K 30 Hz ou 1080p.

MODE D'EMPLOI B1271A1DH Tripp Lite

Prolongateurs et coupleurs 4k/60 displayport over CAT6

Modèle de trousse de prolongateur : B127-1A1-DH

Modèles de trousse de coupleur :

B127-002-D2H, B127-004-D4H

Modèle du transmetteur local : B127-008-D

English 1 • Español 13 • Русский 39

TRIPP·LITE

D'excellence Industrielle.

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

	B127-1A1-DH	B127-002-D2H	B127-004-D4H	B127-008-D
Appareil local (L), appareil à distance (R) ou les deux (B)	B B B L
Source d'alimentation externe (entrée : 100 à 240 V)	1 1 1 1
Adaptateurs de fiche internationaux(Amérique du Nord, Royaume-Uni, Europe, Australie)	O O O O
Quincaillerie de montage O O O O

Tout

• Prend en charge la résolution vidéo 4K (3 840 x 2 160 @ 60 Hz) et le sous-échantillonnage de la chrominance 4:4:4
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• Compatible DisplayPort 1.2a
• Prend en charge jusqu'à canaux de modulation par impulsion et codage linéaire, AC-3, audio numérique DTS
• Prêt à l'emploi; aucun logiciel ou lecteur requis

B127-1A1-DH

• Trousse de prolongateur d'alimentation par câble (PoC) DisplayPort over Cat6
• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source
• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local.
• L'appareil récepteur à distance comporte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, montés dans un bâti ou sur un poteau.

B127-002-D2H

- Trousse de prolongateur/coupleur d'alimentation par câble (PoC) à 2 ports DisplayPort over Cat6

- Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source

- Les récepteurs à distance HDMI comportent un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.

- La trousse inclut un prolongateur de coupleur à 2 ports et deux récepteurs à distance.

- Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau

B127-004-D4H

• Trousse de prolongateur/coupleur d'alimentation par câble (PoC) à 4 ports DisplayPort over Cat6
• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source
• Les récepteurs à distance HDMI comportent un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• La trousse inclut un prolongateur de coupleur à 4 ports et quatre récepteurs à distance.
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau.
• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local.

B127-008-D

• Transmetteur local à 8 ports d'alimentation par câble Cat6 (PoC) DisplayPort
• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source pour un maximum de huit récepteurs
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau
• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local.

Accessoires en option :

• Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202 - Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A • Câbles DisplayPort de la série P580-XXX

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer le moniteur pour afficher 60 Hz. Révérifier les réglages de l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz).
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme réglage par défaut pour certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque : Si l'utilisateur souhaite raccorder un moniteur local à l'installation, selon la marque/le modèle de la télévision ou du moniteur, le réglage UHD Deep Color peut devoir être désactivé sur la télévision/le moniteur pour obtenir une résolution de 4K 60 Hz.

Instructions de montage (certains modèles)

B127-1A1-DH, B127-002-D2H, B127-004-D4H et B127-008-DH incluent la quincaillerie de montage permettant différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque : Le modèle illustré sur les images ci-dessous est à des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils sur IP sont les mêmes.

Montage mural

Montage en bâti de 48,3 cm (19 po)

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

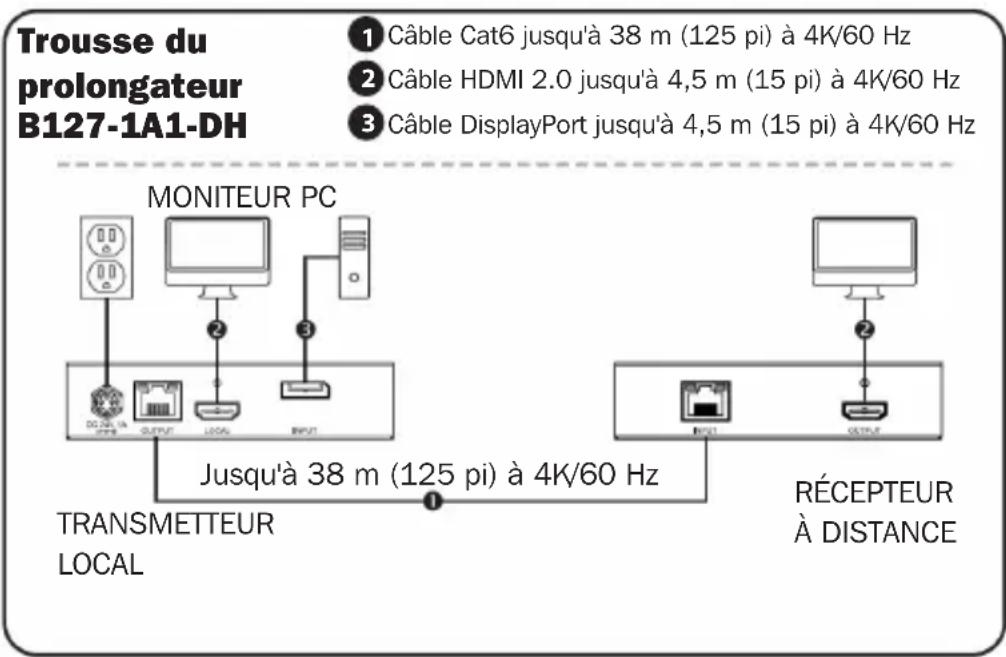

• Le diagramme d'installation illustre un appareil B127-1A1-DH.
• Aucune alimentation externe n'est requise pour le récepteur en raison de la technologie Power-over-Cable (PoC) incorporée au transmetteur.

Trousse du prolongateur B127-1A1-DH MONITEUR PC Câble Cat6 jusqu'à 38 m (125 pi) à 4K/60 Hz Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz Câble DisplayPort jusqu'à 4,5 m (15 pi) à 4K/60 Hz Jusqu'à 38 m (125 pi) à 4K/60 Hz TRANSMETTEUR LOCAL RÉCEPTEUR À DISTANCE

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray et le transmetteur — est hors tension.

Installation de la trousse du prolongateur standard

1. À l'aide de câbles DisplayPort (comme le câble de la série P580-XXX de Tripp Lite), raccorder la source DisplayPort au port INPUT (entrée) sur le transmetteur local B127-1A1-DH.
2. Facultatif pour B127-1A1-DH : à l'aide d'un câble HDMI 2.0 (comme un câble de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCAL sur le transmetteur local B127-1A1-DH.
3. À l'aide d'un câble Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
4. À l'aide d'un câble HDMI 2.0 (comme un câble de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.
5. Mettre sous tension tous les écrans connectés. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local est connecté à un écran.
6. Brancher l'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
7. Mettre la source DisplayPort sous tension. Le voyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
8. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur connecté.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 24 AWG.

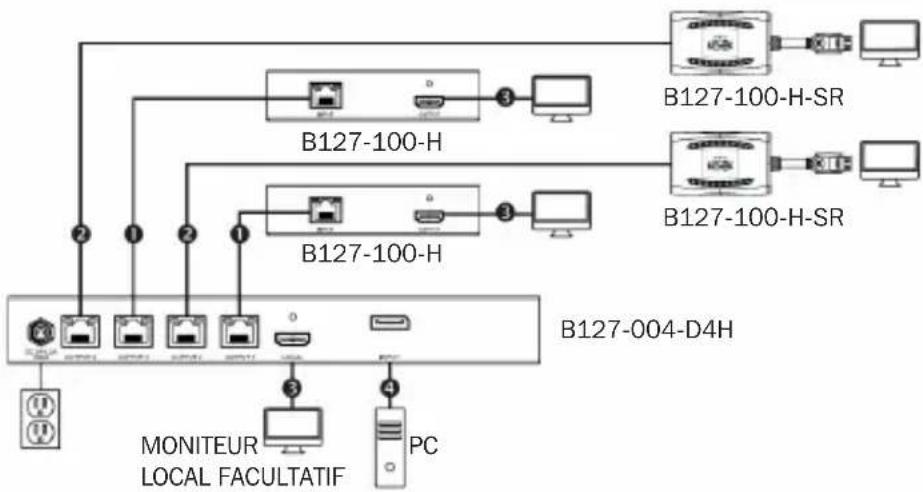

• Le schéma d'installation illustre le transmetteur local B127-004-D4H. L'installation du B127-002-D2H est la même, sauf qu'il y a seulement 2 ports à distance et aucun port de moniteur local. Le transmetteur B127-008-D comporte huit ports à distance et un port pour moniteur local.
• Aucune alimentation externe n'est requise pour le B127-100-H ou le B127-100-H-SR.

Trousse du prolongateur B127-004-D4H

1 Câble Cat6 jusqu'à 38 m (125 pi) à 4K/60 Hz 2 Câble Cat6 jusqu'à 15 m (50 pi) à 4K/60 Hz 3 Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz 4 Câble DisplayPort jusqu'à 4,5 m (15 pi) à 4K/60 Hz

Installation du prolongateur standard

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray et le transmetteur — est hors tension.
2. À l'aide de câbles DisplayPort (comme le câble de la série P580-XXX de Tripp Lite), raccorder la source DisplayPort au port INPUT (entrée) sur le transmetteur local B127-002-D2H, B127-004-D4H ou B127-008-D.
3. Facultatif pour B127-004-D4H et B127-008-D : à l'aide d'un câble HDMI 2.0 (comme un câble de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCAL sur le transmetteur local B127-004-D4H ou B127-008-D.
4. À l'aide d'un câble Cat6, raccorder le port de sortie RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance B127-100-H.
5. Répéter l'étape 4 pour chaque récepteur à distance supplémentaire raccordé.
6. À l'aide d'un câble HDMI 2.0 (comme un câble de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du B127-100-H à un moniteur.
7. Répéter l'étape 6 pour chaque récepteur B127-100-H à distance supplémentaire de l'installation.
8. Mettre sous tension tous les écrans connectés. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local est connecté à un écran.

Installation du prolongateur standard

1. Brancher l'alimentation externe au transmetteur local B127-002-D2H, B127-004-D4H ou B127-008-D, et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, à une unité de distribution de puissance (PDU) ou à un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Sur le B127-100-H, le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le prolongateur/coupleur.
2. Mettre la source DisplayPort sous tension. Les voyants à DEL (orange) sur le B127-002-D2H et le B127-004-D4H s'allumeront pour indiquer qu'un signal est reçu de la source. De plus, le voyant à DEL OUTPUT (sortie) s'allumera pour la connexion du signal de chaque port.
3. Les voyants à DEL RJ45 (orange) sur le B127-100-H s'allumeront pour indiquer qu'un signal est reçu du prolongateur/coupleur. L'écran devrait maintenant s'afficher sur le moniteur connecté.

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
