Tipo de producto	Adaptador de vídeo - extensor DisplayPort sobre Cat6
Modelo	B127-1A1-DH
Resolución máxima	4K (3840 x 2160) a 60 Hz con submuestreo 4:4:4
Distancia máxima de extensión	38 m (125 pies) con cable Cat6 24 AWG
Tecnología de transmisión	DisplayPort 1.2a, compatible con HDCP
Alimentación	Externa, entrada 100-240 V, 50/60 Hz
Consumo de energía	Transmisor: a través del adaptador de corriente; receptor: a través de PoC (Power-over-Cable)
Conectores de entrada	1 x DisplayPort (macho en el transmisor)
Conectores de salida	Transmisor: 1 x HDMI (monitor local); Receptor: 1 x HDMI (pantalla remota)
Conectores de red	2 x RJ45 (transmisor y receptor)
Soporte de audio	7.1 canales, formatos LPCM, AC-3, DTS
Dimensiones (L x P x A) por unidad	Aproximadamente 120 x 70 x 25 mm
Peso por unidad	Aproximadamente 200 g
Contenido del paquete	Transmisor local, receptor remoto, fuente de alimentación, adaptadores de enchufe internacionales, herrajes de montaje
Montaje	Mural, sobre bastidor de 19" o sobre poste (incluye herrajes)
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar disolventes.
Seguridad	Desconectar antes de limpiar. Usar solo el adaptador suministrado.
Piezas de repuesto y reparabilidad	Piezas no reparables por el usuario. Contactar al servicio postventa de Tripp Lite.
Garantía	1 año limitada

Preguntas frecuentes - B1271A1DH Tripp Lite

¿Cómo instalar el kit extensor B127-1A1-DH?

Asegúrese de que todos los equipos estén apagados. Conecte la fuente DisplayPort al puerto INPUT del transmisor. Para un monitor local, conecte el puerto LOCAL del transmisor mediante un cable HDMI. Conecte el transmisor al receptor con un cable Cat6 (hasta 38 m). Conecte el receptor a una pantalla mediante HDMI. Encienda las pantallas, luego el transmisor mediante la fuente de alimentación externa. Encienda la fuente. Los indicadores luminosos indican el funcionamiento correcto.

¿Qué cable Cat6 debo usar para un rendimiento máximo?

Utilice un cable Cat6 de hilos rígidos 24 AWG (p. ej., serie N202 de Tripp Lite). Los cables trenzados o de calibre superior (26 AWG) reducen la distancia máxima.

¿Qué resolución y frecuencia son compatibles?

El kit admite resolución 4K (3840x2160) a 60 Hz con submuestreo 4:4:4, y resoluciones inferiores. Asegúrese de que el monitor esté configurado en HDMI 2.0 y 60 Hz.

¿El receptor necesita una alimentación externa?

No, gracias a la tecnología Power-over-Cable (PoC), el receptor se alimenta del transmisor a través del cable Cat6. Solo el transmisor necesita el adaptador de corriente suministrado.

¿Puedo conectar un monitor local además de la pantalla remota?

Sí, el transmisor B127-1A1-DH tiene un puerto HDMI LOCAL dedicado. Conecte un monitor adicional mediante un cable HDMI 2.0.

¿Cómo montar el transmisor o el receptor?

Utilice los herrajes incluidos para montaje en pared, en bastidor de 19 pulgadas o en poste. Siga los diagramas del manual para fijar los soportes.

¿Qué hacer si la imagen no se muestra?

Verifique que todos los cables estén bien conectados. Asegúrese de que el monitor esté configurado en HDMI 2.0 y 60 Hz. Active la opción UHD Deep Color si es necesario. Pruebe con un cable Cat6 de calidad.

¿Qué formatos de audio son compatibles?

El kit admite audio de hasta 7.1 canales, incluidos LPCM, AC-3 y DTS.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de un año contra defectos de materiales y mano de obra. Para activar la garantía, conserve el comprobante de compra.

¿Puedo usar un cable HDMI 1.4?

Para una resolución 4K a 60 Hz, se requiere un cable HDMI 2.0 de alta velocidad (p. ej., serie P569 o P568 de Tripp Lite). Un cable HDMI 1.4 puede limitar la resolución a 4K 30 Hz o 1080p.

MANUAL DE USUARIO B1271A1DH Tripp Lite

Manual del Propietario

Extensores y Divisores DisplayPort 4K / 60 sobre Cat6

Modelo de Juego de Extensor: B127-1A1-DH

Modelos de Juego de Divisor:

B127-002-D2H, B127-004-D4H

Modelo de Transmisor Local: B127-008-D

English 1 • Français 26 • Русский 39

TRIPP·LITE

Excelencia en Manufactura.

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

	B127-1A1-DH	B127-002-D2H	B127-004-D4H	B127-008-D
Unidad Local (L), Unidad Remota (R) o Ambas (B)	B B	B L
Fuente de Alimentación Externa (Entrada: 100V - 240V)	1 1	1 1
Adaptadores para Clavijas Internacionales(Norteamérica, Reino Unido, Europa, Australia)	Y Y	Y Y
Accesorios de instalación Y Y Y Y

Características del Producto

Todas

• Soportan una resolución de video 4K (3840 x 2160 @ 60 Hz) y submuestreo de croma 4:4:4
• Soporta audio de sonido envolvente de hasta 7.1 canales
• Compatible con DisplayPort 1.2a
• Soporta hasta LPCM de 8 canales, audio digital DTS
• Conectar y Usar—No requiere software ni controladores

B127-1A1-DH

• Juego Extensor PoC DisplayPort sobre Cat6
• Extiende una señal de 4K (3840 x 2160 @ 60 Hz) hasta a 38 m [125 pies] desde la fuente
• Un puerto HDMI adicional en la unidad transmisora local permite la conexión de un monitor local

Características del Producto

• La unidad receptora remota cuenta con un control de ecualización (EQ) incorporado y ajuste de imagen EDID automático
• Incluye los accesorios de instalación que permiten que las unidades transmisora local y receptora remota sean instaladas en rack, en la pared o en poste.

B127-002-D2H

• Juego de Extensor Divisor de 2 Puertos PoC DisplayPort sobre Cat6
• Extiende una señal de 4K (3840 x 2160 @ 60 Hz) hasta a 38 m [125 pies] desde la fuente
• Las unidades receptoras remotas HDMI cuentan con un control de ecualización (EQ) incorporado y ajuste de imagen EDID automático
• El juego incluye un extensor divisor de 2 puertos y dos receptores remotos
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.

B127-004-D4H

• Juego de Extensor Divisor de 4 Puertos PoC DisplayPort sobre Cat6
• Extiende una señal de 4K (3840 x 2160 @ 60 Hz) hasta a 38 m [125 pies] desde la fuente
• Las unidades receptoras remotas HDMI cuentan con un control de ecualización (EQ) incorporado y ajuste de imagen EDID automático
• El juego incluye un extensor divisor de 4 puertos y dos receptores remotos
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.
• Un puerto HDMI adicional en la unidad transmisora local permite la conexión de un monitor local

Características del Producto

B127-008-D

• Unidad Transmisora Local de 8 Puertos DisplayPort por Cable de Alimentación (PoC) Cat6
• Extiende una señal de 4K (3840 x 2160) a 60 Hz hasta a 38 m [125 pies] de la fuente hasta a ocho receptores
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.
• Un puerto HDMI adicional en la unidad transmisora local permite la conexión de un monitor local

Accesorios Opcionales:

• Cables Patch Cat6 de Alambre Sólido 24 AWG de la Serie N202
  • Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A
  • Cables DisplayPort P580-XXX

Limitación de Responsabilidad

Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y TV o Monitor(es):

1. Configure el monitor @60 Hz. Compruebe la configuración de fábrica, puede estar predeterminado para una frecuencia (Hz) menor.
2. Asegúrese de que la configuración de entrada de su monitor esté establecida en HDMI 2.0. Algunas pantallas pueden tener una configuración predeterminada de HDMI 1.4
3. Verifique que su monitor tenga habilitada la característica HDR. Algunas pantallas pueden tener esta función deshabilitada como configuración predeterminada.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habilitada en su TV o Monitor. Confirme con el fabricante de su TV o Monitor qué puertos HDMI soportan Color Verdadero UHD.

Nota: Si desea conectar un monitor local a su instalación, dependiendo del fabricante o modelo de su televisor o monitor, es posible que tenga que deshabilitar el ajuste de color verdadero UHD en su televisor o monitor local para lograr la resolución 4K a 60Hz.

Instrucciones de Instalación (modelos selectos)

El B127-1A1-DH, B127-002-D2H, B127-004-D4H y B127-008-D incluyen accesorios de instalación, lo que permite una variedad de métodos de instalación. Las siguientes imágenes ilustran cómo pueden fijarse los soportes de instalación incluidos para las diferentes instalaciones.

Nota: El modelo mostrado en las imágenes de abajo es solo para fines ilustrativos. El producto puede variar según el número de modelo, tamaño u orientación de puerto. Las opciones de instalación para todas las unidades sobre IP son las mismas.

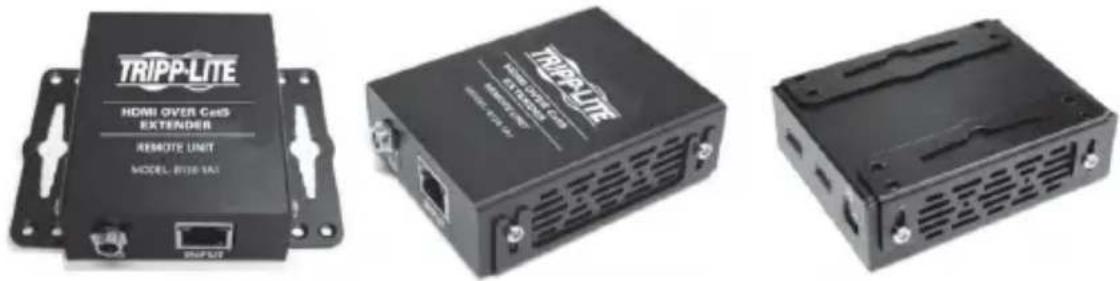

Instalación en la Pared

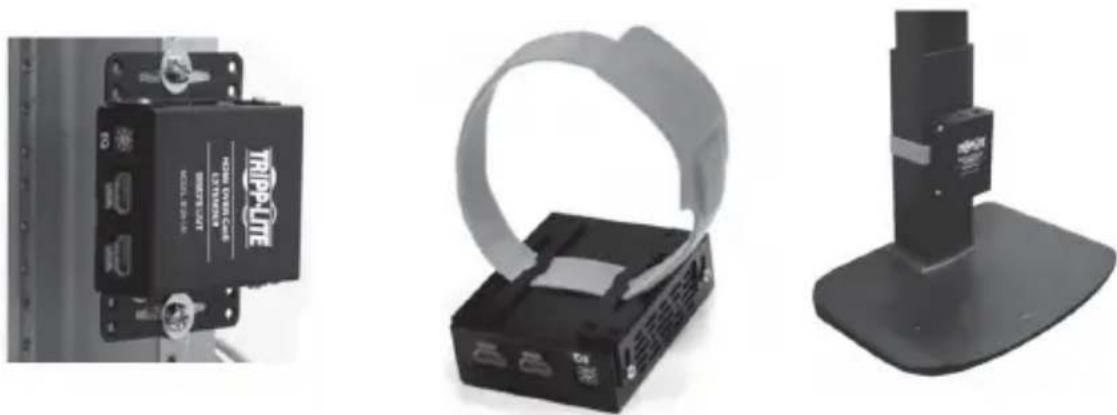

Instalación en rack de 19" Instalación en poste

Instalación de Juego Extensor Estándar

Notas:

• Haga pruebas para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
• Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. Usar cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor de 24 AWG resultará en una distancia de extensión más corta. Un cableado de mayor calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite usan cableado de alambre sólido 24 AWG.

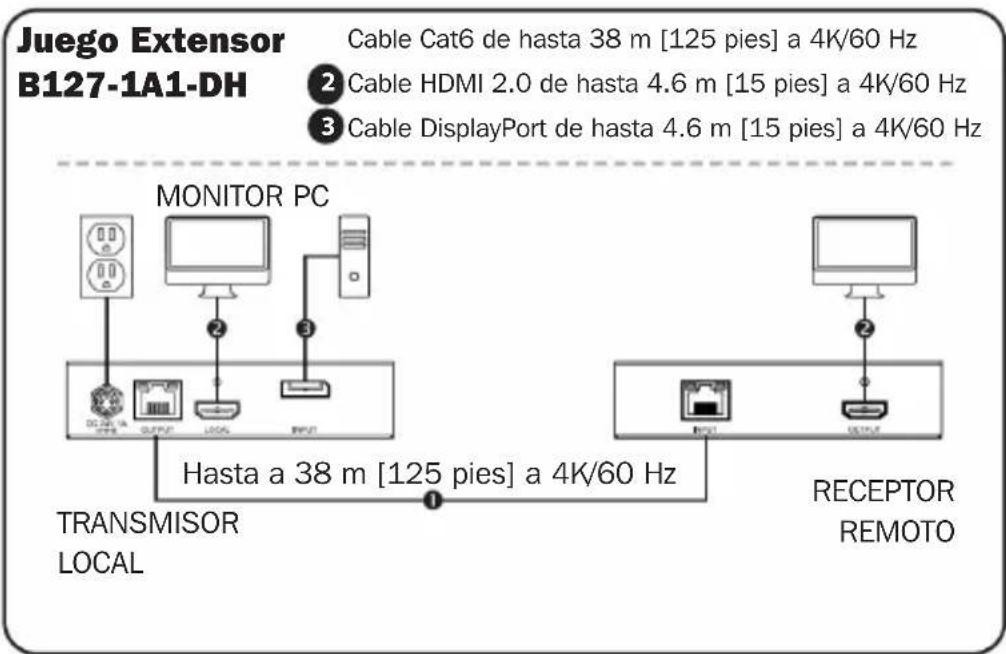

• El diagrama de instalación muestra una unidad B127-1A1-DH.
• No se requiere energía externa en el receptor remoto debido a la tecnología PoC incorporada en la unidad transmisora.

Juego Extensor B127-1A1-DH Cable Cat6 de hasta 38 m [125 pies] a 4K/60 Hz ② Cable HDMI 2.0 de hasta 4.6 m [15 pies] a 4K/60 Hz ③ Cable DisplayPort de hasta 4.6 m [15 pies] a 4K/60 Hz MONITOR PC Hasta a 38 m [125 pies] a 4K/60 Hz TRANSMISOR LOCAL RECEPTOR REMOTE

1. Asegúrese de que todos los equipos en la instalación—como TVs, reproductores Blu-ray y el transmisor—estén apagados.

Instalación de Juego Extensor Estándar

1. Usando cables DisplayPort (como el Tripp Lite Serie P580-XXX), conecte la fuente de DisplayPort al puerto INPUT en la unidad transmisora local B127-1A1-DH.
2. Opcional para B127-1A1-DH: Utilizando un cable HDMI 2.0 (como el cable Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCAL en la unidad transmisora local B127-1A1-DH.
3. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
4. Utilizando un cable HDMI 2.0 (como el cable Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del puerto HDMI a un monitor.
5. Encienda todas las pantallas conectadas. El LED LOCAL (naranja) se iluminará para indicar que el puerto local está conectado a una pantalla.
6. Conecte la fuente de alimentación externa a la unidad transmisora local y enchúfela en un tomacorrientes de pared (opcional), Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite. El LED POWER (Verde) se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (Verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local mediante la tecnología PoC.
7. Encienda la fuente de DisplayPort. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se recibe una señal de la fuente.
8. El LED RJ45 (naranja) encenderá en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el monitor conectado.

Instalación de Extensor Estándar

Notas:

• Haga pruebas para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
• Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. Usar cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor de 24 AWG resultará en una distancia de extensión más corta. Un cableado de mayor calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite usan cableado de alambre sólido 24 AWG.

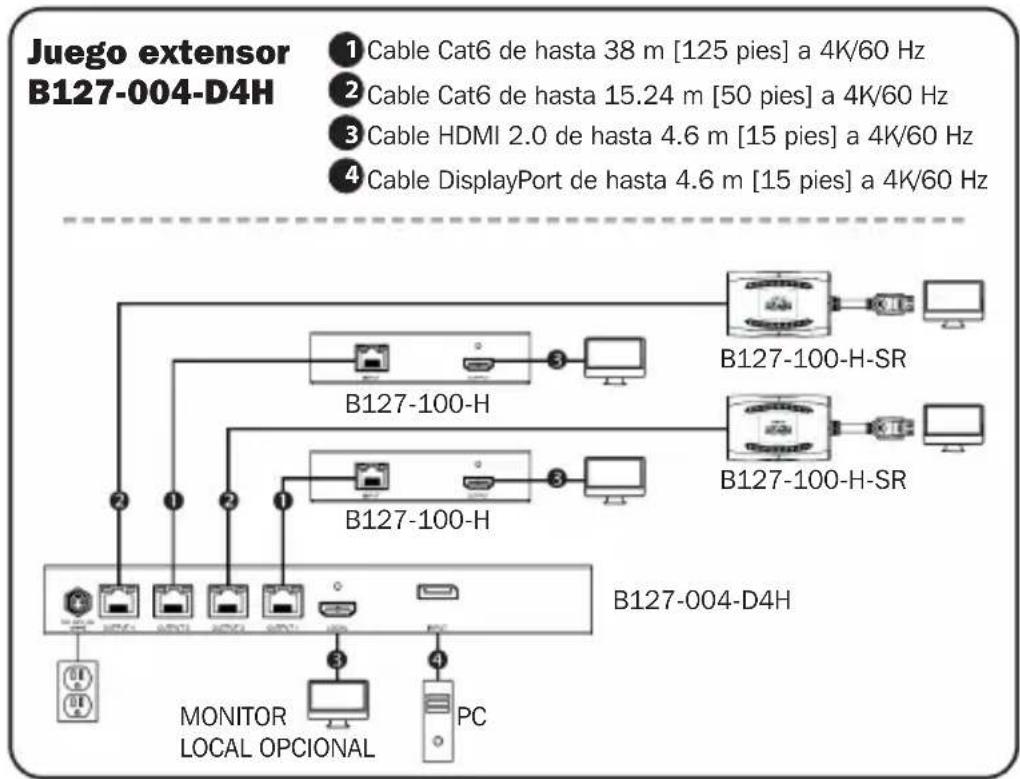

• El diagrama de instalación muestra la unidad transmisora local B127-004-D4H. La instalación del B127-002-D2H es la misma, excepto solo hay 2 puertos remotos y no hay puerto de monitor local. La unidad transmisora B127-008-D cuenta con ocho puertos remotos y un puerto de monitor local.
• No se requiere alimentación externa para el B127-100-H o B127-100-H-SR.

Instalación de Extensor Estándar

1. Asegúrese de que todos los equipos en la instalación—como TVs, reproductores Blu-ray y el transmisor—estén apagados.
2. Con cables DisplayPort (como el Tripp Lite Serie P580-XXX), conecte la fuente de DisplayPort al puerto INPUT en la unidad transmisora local B127-002-D2H, B127-004-D4H o B127-008-D.
3. Opcional para B127-004-D4H y B127-008-D: Con un cable HDMI 2.0 (como el cable Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCAL en la unidad transmisora local B127-004-D4H o B127-008-D.
4. Usando cable Cat6, conecte el puerto de salida RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota B127-100-H.
5. Repita el paso 4 para cada unidad receptora remota adicional que se conecte.
6. Utilizando un cable HDMI 2.0 (como el cable Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte el puerto HDMI del B127-100-H a un monitor.
7. Repita el paso 6 para cada unidad receptora B127-100-H remota adicional en la instalación.
8. Encienda todas las pantallas conectadas. El LED LOCAL (naranja) se iluminará para indicar que el puerto local está conectado a una pantalla.

Instalación de Extensor Estándar

1. Conecte la fuente de alimentación externa a la unidad transmisora local B127-002-D2H, B127-004-D4H o B127-008-D y enchúfela en un tomacorrientes de pared (opcional) o un Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] o Sistema de Respaldo Ininterrumpible [UPS] de Tripp Lite. El LED POWER (Verde) se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. En el B127-100-H, el LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía desde el extensor o divisor.
2. Encienda la fuente de DisplayPort. Los LEDs (naranja) en el B127-002-D2H y B127-004-D4H se iluminarán para indicar que se recibe una señal desde la fuente. Además, el LED OUTPUT (naranja) se iluminará para cada conexión de señal de puerto.
3. Los LEDs RJ45 (naranja) en el B127-100-H se iluminarán para indicar que se está recibiendo una señal desde el extensor divisor. Ahora se debe mostrar la pantalla en el monitor conectado.

Garantía

Garantía Limitada por 1 Año

TRIPP LITE garantiza por un (1) año a partir la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser regresados a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR.

Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento con WEEE para los Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
