Тип продукта	Видеоадаптер - удлинитель DisplayPort по Cat6
Модель	B127-1A1-DH
Максимальное разрешение	4K (3840 x 2160) при 60 Гц с субдискретизацией 4:4:4
Максимальное расстояние расширения	38 м (125 футов) с кабелем Cat6 24 AWG
Технология передачи	DisplayPort 1.2a, совместимость с HDCP
Питание	Внешнее, вход 100-240 В, 50/60 Гц
Потребляемая мощность	Передатчик: через сетевой адаптер; приемник: через PoC (Power-over-Cable)
Входные разъемы	1 x DisplayPort (вилка на передатчике)
Выходные разъемы	Передатчик: 1 x HDMI (локальный монитор); Приемник: 1 x HDMI (удаленный экран)
Сетевые разъемы	2 x RJ45 (передатчик и приемник)
Поддержка аудио	7.1 каналов, форматы LPCM, AC-3, DTS
Размеры (Д x Ш x В) на единицу	Примерно 120 x 70 x 25 мм
Вес на единицу	Примерно 200 г
Содержимое упаковки	Локальный передатчик, удаленный приемник, источник питания, международные адаптеры вилок, монтажная фурнитура
Монтаж	Настенный, на 19-дюймовую стойку или на столб (оборудование в комплекте)
Уход и чистка	Протирать сухой мягкой тканью. Не использовать растворители.
Безопасность	Отключайте перед чисткой. Используйте только прилагаемый адаптер.
Запчасти и ремонтопригодность	Детали не подлежат ремонту пользователем. Обращайтесь в службу поддержки Tripp Lite.
Гарантия	1 год ограниченной гарантии

Часто задаваемые вопросы - B1271A1DH Tripp Lite

Как установить удлинительный комплект B127-1A1-DH?

Убедитесь, что все оборудование выключено. Подключите источник DisplayPort к порту INPUT передатчика. Для локального монитора подключите порт LOCAL передатчика через кабель HDMI. Соедините передатчик и приемник кабелем Cat6 (до 38 м). Подключите приемник к экрану через HDMI. Включите экраны, затем передатчик через внешний источник питания. Включите источник. Индикаторы указывают на правильную работу.

Какой кабель Cat6 использовать для максимальной производительности?

Используйте кабель Cat6 с жесткими жилами 24 AWG (например, серия N202 от Tripp Lite). Кабели с многожильными проводами или большего калибра (26 AWG) уменьшают максимальную дальность.

Какое разрешение и частота поддерживаются?

Комплект поддерживает разрешение 4K (3840x2160) при 60 Гц с субдискретизацией 4:4:4 и более низкие разрешения. Убедитесь, что монитор настроен на HDMI 2.0 и 60 Гц.

Требуется ли внешнее питание для приемника?

Нет, благодаря технологии Power-over-Cable (PoC) приемник питается от передатчика через кабель Cat6. Только передатчику требуется прилагаемый сетевой адаптер.

Можно ли подключить локальный монитор в дополнение к удаленному экрану?

Да, передатчик B127-1A1-DH имеет выделенный порт HDMI LOCAL. Подключите дополнительный монитор через кабель HDMI 2.0.

Как установить передатчик или приемник?

Используйте входящую в комплект фурнитуру для настенного монтажа, на 19-дюймовую стойку или на столб. Следуйте схемам в инструкции для крепления кронштейнов.

Что делать, если изображение не отображается?

Проверьте, что все кабели надежно подключены. Убедитесь, что монитор настроен на HDMI 2.0 и 60 Гц. При необходимости включите опцию UHD Deep Color. Попробуйте использовать качественный кабель Cat6.

Какие аудиоформаты поддерживаются?

Комплект поддерживает аудио до 7.1 каналов, включая LPCM, AC-3 и DTS.

Какая гарантия на этот продукт?

Tripp Lite предоставляет ограниченную гарантию сроком на один год на дефекты материалов и изготовления. Для активации гарантии сохраните подтверждение покупки.

Можно ли использовать кабель HDMI 1.4?

Для разрешения 4K при 60 Гц требуется высокоскоростной кабель HDMI 2.0 (например, серия P569 или P568 от Tripp Lite). Кабель HDMI 1.4 может ограничить разрешение до 4K 30 Гц или 1080p.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B1271A1DH Tripp Lite

Руководство пользователя

Удлинители и разветвители

4K/60 DisplayPort через Cat6

Модель комплекта удлинителя: B127-1A1-DH

Модели комплектов разветвителей: B127-002-D2H, B127-004-D4H

Модель локального передатчика: B127-008-D

English 1 • Español 13 • Français 26

ERC

TRIPP·LITE

Продукция высшего качества.

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Содержимое упаковки

	B127-1A1-DH	B127-002-D2H	B127-004-D4H	B127-008-D
Локальный модуль (L), удаленный модуль (R) или оба эти модуля (B) В	В В L
Внешний источник питания (входное напряжение: 100-240 В) 1 1 1 1
Штепсельные переходники международного образца(Северная Америка, Великобритания, Европа, Австралия)	ДА ДА ДА ДА
Монтажные приспособления ДА ДА ДА ДА

Характеристики изделия

Bce

• Поддержка видеоразрешения 4K (3840 x 2160 при 60 Гц) и цветовой субдискретизации 4:4:4
• Поддержка аудиосистем объемного звучания до 7.1
• Совместимость с интерфейсом DisplayPort 1.2a
• Поддержка стандартов цифрового аудио: LPCM, AC-3, DTS (до 8 каналов)
• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов

Характеристики изделия

B127-1A1-DH

• Удлинитель DisplayPort через Cat6 с питанием по кабелю (PoC), в комплекте
• Ретранслирует сигнал с разрешением 4К (3840 x 2160 при 60 Гц) на расстояние до 38 м от источника
• Дополнительный HDMI-порт локального передатчика обеспечивает возможность подключения к локальному монитору
• Удаленный приемник имеет встроенный эквалайзер (EQ) и автоматическую регулировку качества изображения в формате EDID
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность настенного монтажа, стоечного монтажа или монтажа на мачте как для локального передатчика, так и для удаленного приемника

B127-002-D2H

• 2-портовый удлинитель/разветвитель DisplayPort через Cat6 с питанием по кабелю (PoC), в комплекте
• Ретранслирует сигнал с разрешением 4К (3840 x 2160 при 60 Гц) на расстояние до 38 м от источника
• Удаленные HDMI-приемники имеют встроенный эквалайзер (EQ) и автоматическую регулировку качества изображения в формате EDID
• Комплект включает в себя 2-портовый разветвитель/удлинитель и два удаленных приемника
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа модуля, так и его монтажа в стойке или на мачте

Характеристики изделия

B127-004-D4H

• 4-портовый удлинитель/разветвитель DisplayPort через Cat6 с питанием по кабелю (PoC), в комплекте
• Ретранслирует сигнал с разрешением 4К (3840 x 2160 при 60 Гц) на расстояние до 38 м от источника
• Удаленные HDMI-приемники имеют встроенный эквалайзер (EQ) и автоматическую регулировку качества изображения в формате EDID
• Комплект включает в себя 4-портовый разветвитель/удлинитель и четыре удаленных приемника
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа модуля, так и его монтажа в стойке или на мачте
• Дополнительный HDMI-порт локального передатчика обеспечивает возможность подключения к локальному монитору

B127-008-D

• 8-портовый локальный передатчик DisplayPort через Cat6 с питанием по кабелю (PoC)
- Ретранслирует сигнал с разрешением 4К (3840 x 2160 при 60 Гц) на расстояние до 38 м от источника на восемь приемников
- В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа модуля, так и его монтажа в стойке или на мачте
- Дополнительный HDMI-порт локального передатчика обеспечивает возможность подключения к локальному монитору

Опциональные комплектующие:

• Соединительные кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG
• Высокоскоростные кабели HDMI 2.0 серии P569-XXX-CERT или P568-XXX-2A
• Кабели серии P580-XXX DisplayPort

Ограничение ответственности

Перед началом установки проверьте следующие настройки своего(-их) источника(-ов) и телевизора(-ов)/монитора(-ов):

1. Настройте монитор на частоту 60 Гц. Перепроверьте заводские настройки, поскольку по умолчанию может быть установлена более низкая частота (в Гц).
2. Убедитесь в том, что монитор настроен на входной сигнал стандарта HDMI 2.0. На некоторых дисплеях по умолчанию может быть установлен стандарт HDMI 1.4
3. Проверьте, включена ли на мониторе функция HDR. На некоторых дисплеях эта функция может быть по умолчанию отключена.
4. Проверьте, включена ли на телевизоре/мониторе настройка Ultra HD (UHD) Deep Color. Узнайте у производителя своего телевизора/монитора, какие HDMI-порты поддерживают UHD Deep Color.

Примечание. Если вы желаете подключить к своей установке локальный монитор, то в зависимости от марки/модели вашего телевизора/монитора может потребоваться отключение настройки UHD Deep Color на локальном телевизоре/мониторе для достижения разрешения 4К при 60 Гц.

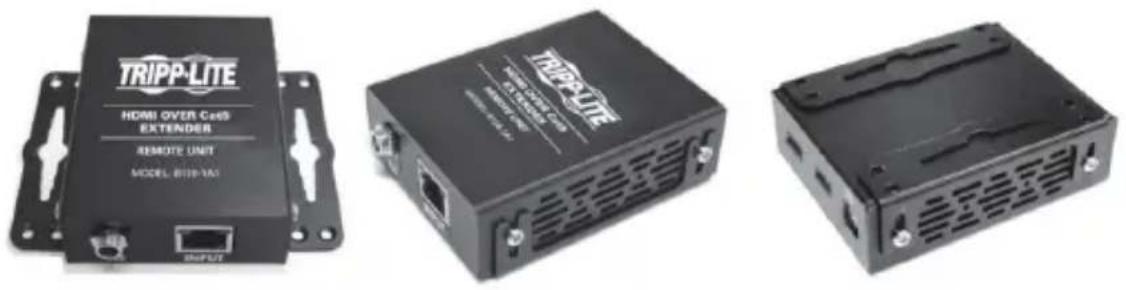

Указания по монтажу (для отдельных моделей)

Модели B127-1A1-DH, B127-002-D2H, B127-004-D4H и B127-008-D комплектуются монтажной оснасткой, обеспечивающей возможность применения различных способов монтажа. На приведенных ниже изображениях представлены возможные способы крепления входящих в комплект монтажных кронштейнов для различных установок.

Примечание. Приведенная ниже модель представлена только в качестве иллюстрации. Ваше изделие может отличаться по номеру модели, размеру или ориентации портов. Варианты монтажа одинаковы для всех IP-модулей.

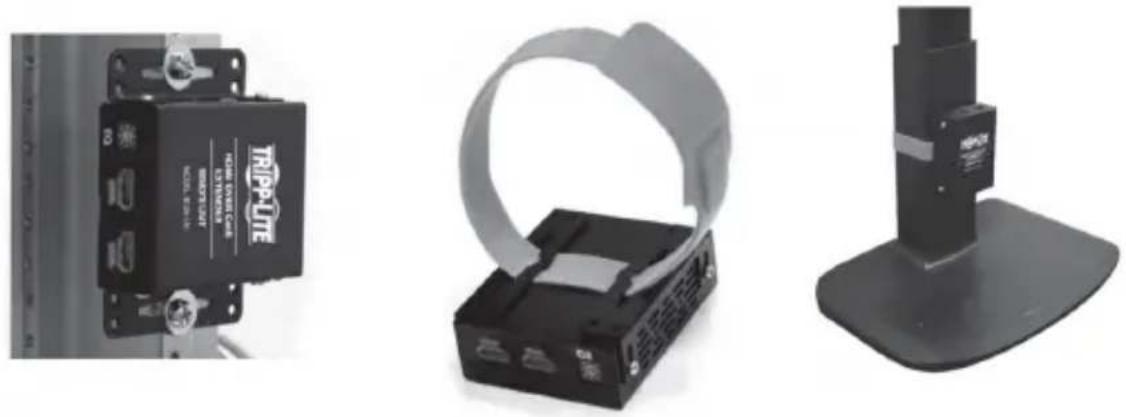

Настенный монтаж

Монтаж в стойку 19" Монтаж на мачте

Установка стандартного комплекта ретранслятора

Примечания:

• Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
• Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к сокращению длины ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.

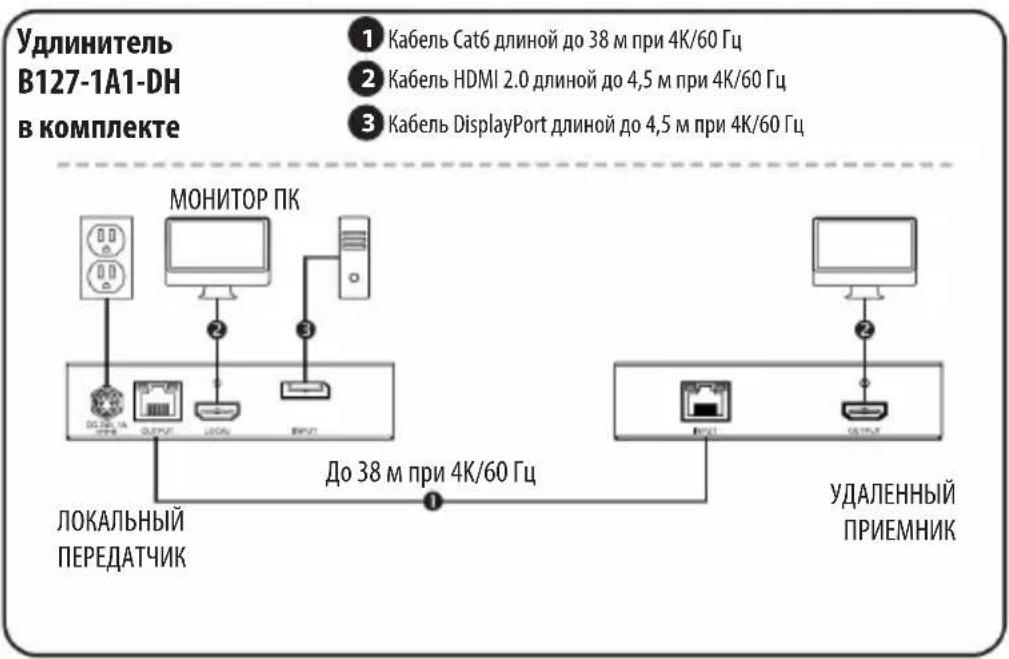

• На схеме установки показана модель B127-1A1-DH.
• Удаленный приемник не требует внешнего источника питания благодаря использованию технологии PoC (питание по кабелю) в передающем модуле.

Установка стандартного комплекта ретранслятора

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабелей DisplayPort (например, Tripp Lite серии P580-XXX) подключите источник DisplayPort к порту INPUT (ВХОД) локального передатчика B127-1A1-DH.
3. Необязательно для мод. B127-1A1-DH: с помощью кабеля HDMI 2.0 (например, кабеля Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к порту LOCAL (ЛОКАЛЬНЫЙ) локального передатчика B127-1A1-DH.
4. Соедините порт RJ45 локального передатчика с портом RJ45 удаленного приемника при помощи кабеля Cat6.
5. С помощью кабеля HDMI 2.0 (например, кабеля Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) соедините HDMI-порт удаленного приемника с монитором.
6. Включите питание всех подключенных дисплеев. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.
7. Подключите к локальному передатчику внешний источник питания, затем включите его в свободную электрическую розетку или (опционально) сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета. Включение светодиодного индикатора POWER (зеленого цвета) на удаленном приемнике указывает на то, что это устройство получает питание от локального передатчика по технологии PoC.
8. Включите питание источника DisplayPort. При получении сигнала от источника на локальном передатчике загорается светодиодный индикатор OUTPUT оранжевого цвета.
9. При получении на дисплее сигнала от источника на локальном передатчике и удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный монитор.

Установка стандартного ретранслятора

Примечания:

• Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
- Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к сокращению длины ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
- На схеме установки изображен локальный передающий модуль B127-004-D4H. Схема установки модуля B127-002-D2H выглядит аналогично, за исключением того, что он имеет только два удаленных и ни одного локального порта. Передатчик B127-008-D имеет восемь удаленных портов и один локальный порт для подключения к монитору.
- Для моделей B127-100-H и B127-100-H-SR внешний источник питания не требуется.

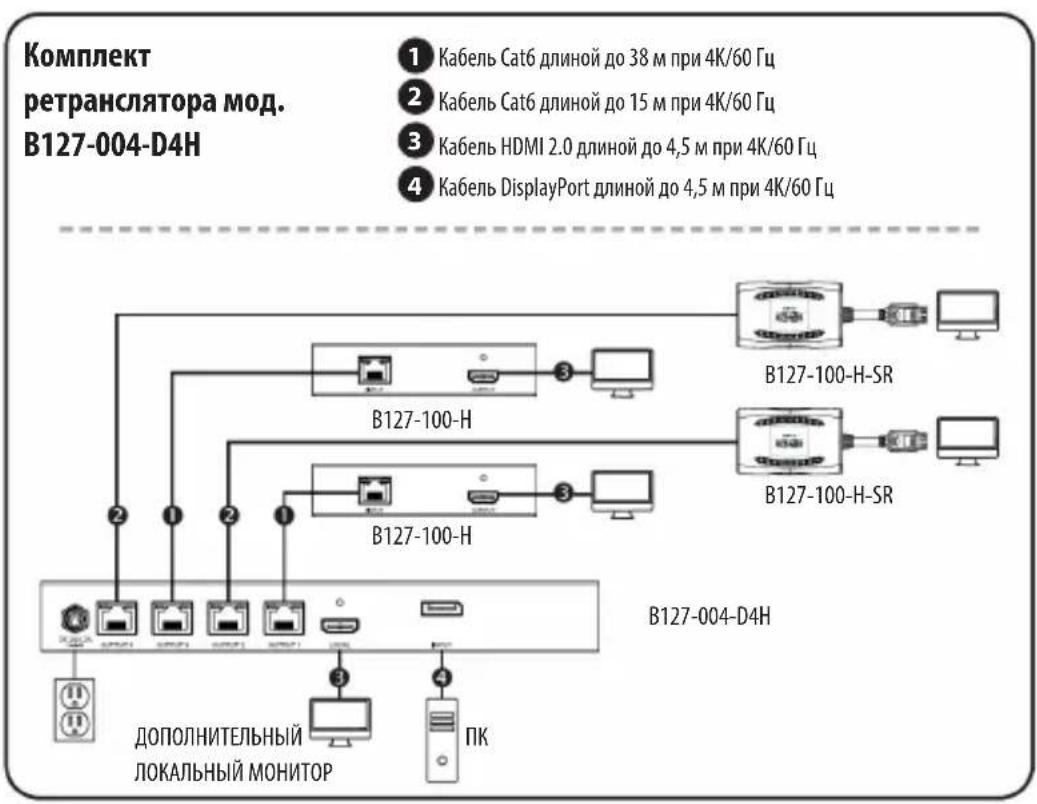

Комплект ретранслятора мод. B127-004-D4H ① Кабель Cat6 длиной до 38 м при 4K/60 Гц ② Кабель Cat6 длиной до 15 м при 4K/60 Гц ③ Кабель HDMI 2.0 длиной до 4,5 м при 4K/60 Гц ④ Кабель DisplayPort длиной до 4,5 м при 4K/60 Гц B127-100-H B127-100-H-SR B127-100-H-SR B127-004-D4H ДОПОЛНИТЕЛЬНЫЙ ЛОКАЛЬНЫЙ МОНИТОР ПК

Установка стандартного ретранслятора

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабелей DisplayPort (например, Tripp Lite серии P580-XXX) подключите источник DisplayPort к порту INPUT (ВХОД) локального передатчика B127-002-D2H, B127-004-D4H или B127-008-D.
3. Необязательно для мод. B127-004-D4H и B127-008-D: с помощью кабеля HDMI 2.0 (например, кабеля Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к порту LOCAL (ЛОКАЛЬНЫЙ) локального передатчика B127-004-D4H или B127-008-D.
4. Соедините выходной порт RJ45 локального передатчика с портом RJ45 удаленного приемника B127-100-H при помощи кабеля Cat6.
5. Повторите шаг 4 для каждого дополнительно подключаемого удаленного приемника.
6. С помощью кабеля HDMI 2.0 (например, кабеля Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) соедините HDMI-порт устройства мод. B127-100-H с монитором.
7. Повторите шаг 6 для каждого удаленного приемника B127-100-H, дополнительно подключаемого к установке.
8. Включите питание всех подключенных дисплеев. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.
9. Подключите к локальному передатчику мод. B127-002-D2H, B127-004-D4H или B127-008-D внешний источник питания, затем включите его в свободную электрическую розетку или (опционально) сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета. В модели B127-100-H наличие питания от удлинителя/разветвителя отображается светодиодным индикатором POWER (зеленого цвета) на удаленном приемнике.

Установка стандартного ретранслятора

1. Включите питание источника DisplayPort. Включение светодиодных индикаторов оранжевого цвета на устройствах мод. B127-002-D2H и B127-004-D4H указывает на получение сигнала от источника. Кроме того, сигнальное соединение каждого порта отображается светодиодным индикатором OUTPUT (ВЫХОД) оранжевого цвета.
2. Получение сигнала от удлинителя/разветвителя устройством мод. В127-100-Н отображается светодиодными индикаторами RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный монитор.

Гарантийные обязательства

Ограниченная гарантия сроком 1 год

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки.

Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один к одному" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
