DIR750R - Radiateur HARVIA - Notice d'utilisation et mode d'emploi gratuit

Marque	Harvia
Modèle	DIR750R
Type de produit	Radiateur infrarouge à spectre complet
Puissance	750 W
Tension secteur	230 V ~ 1N 50 Hz
Indice de protection	IPX2
Fusible thermique	130 °C
Câble de raccordement	3 m avec connecteur (3 x 1,5 mm²)
Angle de rayonnement	122,5°
Répartition du rayonnement	A : 24 %, B : 55 %, C : 21 %
Façade vitrée	Schott Nextrema sombre (réf. 1-027-839)
Élément chauffant	Vitae 750 W (réf. 1-027-838)
Utilisation	Radiateur avant ou plafonnier
Distances de sécurité (montage horizontal)	B = 100 mm, F = 150 mm
Température ambiante	+10 °C à +140 °C
Conditions de stockage	-25 °C à +70 °C
Accessoires en option	Panneau avant inox, grille de protection, dossier bois, etc.
Nettoyage	Chiffon humide après refroidissement
Entretien	Sans entretien
Élimination	Recyclage selon directives locales

FOIRE AUX QUESTIONS - DIR750R HARVIA

Quel est le rôle du limiteur de température de sécurité ?

Le limiteur de température de sécurité coupe automatiquement le radiateur en cas de surchauffe, garantissant une sécurité intrinsèque.

Peut-on installer le DIR750R au plafond ?

Oui, le modèle 750 W peut être utilisé comme plafonnier. Respectez les distances de sécurité : B = 100 mm, F = 150 mm.

Quelle distance minimale entre le radiateur et les matériaux inflammables ?

Pour un montage horizontal, la distance minimale est de 100 mm sur les côtés (B) et 150 mm devant (F).

Comment nettoyer la vitre du radiateur ?

Éteignez et laissez refroidir le radiateur, puis nettoyez avec un chiffon humide. Ne versez jamais d'eau directement sur l'appareil.

Le radiateur nécessite-t-il un entretien spécifique ?

Non, le radiateur infrarouge est sans entretien. Un nettoyage occasionnel de la vitre suffit.

Quelles sont les références des pièces de rechange pour le DIR750R ?

La façade vitrée Schott Nextrema sombre a la réf. 1-027-839 et l'élément chauffant Vitae 750 W la réf. 1-027-838.

Peut-on utiliser ce radiateur dans un bain de vapeur ?

Non, l'installation dans les bains de vapeur n'est pas autorisée en raison de l'humidité excessive.

Quel est l'indice de protection du DIR750R ?

L'indice de protection est IPX2. Avec un cache optionnel, on peut atteindre IPX4 pour les saunas.

Faut-il une commande spéciale pour ce radiateur ?

Oui, le radiateur doit être utilisé avec une commande limitant la durée de chauffage automatiquement.

Les enfants peuvent-ils utiliser l'appareil ?

Les enfants de plus de 8 ans peuvent l'utiliser sous surveillance et après avoir compris les dangers. Les moins de 8 ans ne doivent pas s'en approcher.

MODE D'EMPLOI DIR750R HARVIA

Émetteur à spectre complet

VITAE 350 / 500 / 750 / 1300 ECO 350 / 500 / 750

INSTRUCTIONS DE MONTAGE ET MODE D'EMPLOI Français

1. Concernant ces instructions 3
2. Remarques importantes pour votre sécurité 4

2.1. Usage conforme 4
2.2. Consignes de sécurité 4

1. Description du produit 7

3.1. Contenu de la livraison 7
3.2. Fonctions du produit 7
3.3. Accessoires en option 7

5.1. Distances de sécurité 10
5.2. Découpe de montage 11
5.3. Encastré 12

1. Nettoyage et entretien 13

6.1. Nettoyage 13
6.2. Entretien....13

1. Élimination 13
2. Caractéristiques techniques 14

1. Concernant ces instructions

Lisez attentivement les présentes instructions de montage et gardez-les à proximité du radiateur infrarouge. Vous pouvez ainsi consulter à tout moment des informations concernant son utilisation et relatives à votre sécurité.

Ces instructions de montage et ce mode d'emploi sont également disponibles dans la rubrique de téléchargement de notre site Internet www.sentiotec.com/downloads.

Symboles d'avertissement

Dans les présentes instructions de montage, les activités représentant un danger sont précédées d'un avertissement. Conformez-vous impérativement à ces avertissements. Vous éviterez ainsi des dommages matériels et des blessures qui, dans le pire des cas, peuvent être mortelles.

Ces avertissements utilisent des termes clés qui ont la signification suivante :

DANGER!

Si vous ne respectez pas cet avertissement, il y a un risque de blessures graves, voire mortelles.

AVERTISSEMENT !

Si vous ne respectez pas cet avertissement, il y a un risque éventuel de blessures graves, voire mortelles.

PRUDENCE!

Si vous ne respectez pas cet avertissement, il y a un risque éventuel de blessures légères.

ATTENTION!

Ce terme clé vous avertit de dommages matériels éventuels.

Autres symboles

Ce symbole désigne les conseils et indications utiles.

Ne pas couvrir ! Lire le mode d'emploi

2. Remarques importantes pour votre sécurité

L'émetteur infrarouge est construit selon des règles techniques de sécurité reconnues. Cependant, des dangers peuvent survenir lors de l'utilisation. C'est pourquoi vous devez suivre les consignes de sécurité suivantes et les avertissements spécifiques des différents chapitres.

2.1. Usage conforme

L'émetteur infrarouge est utilisé pour chauffer le corps humain et/ou une cabine infrarouge.

L'émetteur infrarouge doit impérativement être utilisé en combinaison avec une commande avec limitation automatique de la durée de chauffage.

Toute autre utilisation est considérée comme un usage non conforme. Un usage non conforme peut endommager le produit et provoquer de graves blessures, voire la mort.

2.2. Consignes de sécurité

• Seul un électricien spécialisé ou une personne ayant une qualification similaire est habilité à procéder au montage des raccordements par serrage.
• Le montage des raccordements enfichables peut être effectué par l'utilisateur.
• Les travaux de montage et de raccordement du radiateur infra-rouge doivent être effectués uniquement lorsque l'appareil est hors tension.
• Respectez également les dispositions légales du lieu d'installation. Respectez les prescriptions de la norme EN 60335-2-53 (VDE 0700 partie 53).

- Veillez à ce que le radiateur infrarouge ne soit soumis à aucune contrainte mécanique, celles-ci entraînant la rupture du radiateur. Les radiateurs dont la façade vitrée ou l'élément de radiateur est cassé ne peuvent plus être utilisés. La vitre ou l'élément de radiateur doit être remplacé (pour la référence, voir 8. Caractéristiques techniques à la page 14)

- Lors du positionnement et de l'installation du radiateur infra-rouge, respectez les distances minimales de sécurité (voir 5.1. Distances de sécurité à la page 10)

- Le radiateur possède l'indice de protection IPX2. Pour une installation offrant l'indice de protection contre les projections d'eau IPX4, le bord du radiateur infrarouge doit être protégé par un cache (ex. : panneau en acier inoxydable, voir 3.3. Accessoires en option à la page 7)

- L'installation des radiateurs dans les bains de vapeur n'est pas autorisée.

- Pour votre sécurité, adressez-vous à votre fournisseur si le mode d'emploi ne traite pas exhaustivement de certains problèmes.

- Assurez-vous qu'aucun objet inflammable ne se trouve sur ou devant le radiateur infrarouge avant d'activer la commande infrarouge.

- Ne touchez jamais la vitre du radiateur infrarouge pendant le fonctionnement. La vitre du radiateur infrarouge chauffe beaucoup. Selon l'utilisateur, l'installation d'une protection contre le contact (ex. : dossier en bois, grille de protection, voir 3.3. Accessoires en option à la page 7) peut être nécessaire.

- L'appareil ne doit pas être utilisé par des enfants de moins de 8 ans.

- L'appareil peut être utilisé par des enfants de plus de 8 ans, par des personnes ayant des capacités psychiques, sensorielles ou mentales limitées et par des personnes manquant d'expérience et de connaissances aux conditions suivantes :

- sous surveillance.

- lorsque l'utilisation en toute sécurité leur a été montrée et qu'ils comprennent les dangers qui peuvent survenir.

- Les enfants ne doivent pas jouer avec l'appareil.

- Les enfants de moins de 14 ans peuvent nettoyer l'appareil uniquement s'ils sont surveillés.

- Si vous faites partie des personnes souffrant d'une insensibilité à la chaleur, ou si vous êtes sous l'influence de l'alcool, de médicaments ou de drogues, n'utilisez pas le rayonnement infrarouge pour des raisons de santé.

- En cas d'érythème persistant (rougeur permanente de la peau pendant plus d'un jour) ou de colorations réticulaires après une exposition régulière aux infrarouges, l'exposition ne doit pas être renouvelée et un médecin doit être consulté afin d'éviter le développement d'une dermite des chaufferettes.

- Il est recommandé de ne pas utiliser de rayonnement infrarouge pendant 24 heures après une exposition au rayonnement UV d'une source artificielle ou un bain de soleil.

- En cas de doute, les personnes présentant un risque d'échauffement excessif, telles que les personnes atteintes de maladies cardiovasculaires, doivent consulter un médecin avant d'utiliser une cabine chauffante.

- Pour votre sécurité, adressez-vous à votre fournisseur si le mode d'emploi ne traite pas exhaustivement de certains problèmes.

3. Description du produit

3.1. Contenu de la livraison

• Radiateur infrarouge, câble de connexion de 3 m avec connecteur
• Instructions de montage

3.2. Fonctions du produit

L'émetteur infrarouge offre les fonctions suivantes :

• Installation comme radiateur arrière, avant ou plafonnier
• Sécurité intrinsèque grâce à un limiteur de température de sécurité
• Réglage progressif

- Une fois installés en combinaison avec panneau frontal ou dossier en bois, les modèles avec vitre de protection possèdent l'indice de protection IPX4 (approprié pour les saunas)

• VITAE Radiateur à spectre complet Nextrema sombre Intensité de rayonnement : A 24 %, B 55 %, C 21%
• Nextrema Radiateur à spectre complet blanch Intensité de rayonnement : A 9%, B 57%, C 34%
• Radiateur à spectre complet ECO avec vitre Intensité de rayonnement : A 24 %, B 55 %, C 21%
• Radiateur à spectre complet ECO avec grille Intensité de rayonnement : A 14%, B 40%, C 46 %

3.3. Accessoires en option

• Panneau frontal en acier inoxydable brossé (350W/1-027-948, 500/750/1300W/1-027-779)
• Panneau avant en acier inoxydable peint en noir (350W/1-027-905, 500/750/1300W/1-027-157)

• Grille de protection (350/1-027-791, 500W/1-027-792)
  • Dossier ergonomique (350/500W/514-L/A/D)
  • Dossier ergonomique VitaMy (350W/1-039-182)

• Dossier en bois en tilleul (350W/1-028-578, 500/750W/1-032-185)

• Dossier en bois Prestige (350W/1-032-186, 500/750W/1-032-213)
• Distributeur infrarouge (IR-1P2, IR-1P3, IR-1P5)
• Câble pour distributeur (IR-1P2, IR-1P3, IR-1P5)
• Câble de raccordement pour distributeur (IR-IS-A03, IR-IS-A10, IR-IS-A25)

Utilisation en tant que:

• Radiateur arrière: 350 W, 500 W
• Radiateur avant: 350 W, 500 W, 750 W
- Plafonnier: 750 W, 1300 W

Conformément à la norme EN 60335-2-53, l'éclairement énergétique moyen sur une grille de 20 cm x 20 cm placée devant la poitrine ou dans le dos d'une personne dans une cabine infrarouge ne doit pas dépasser 1000 W/m² (il convient de noter que cette valeur limite se rapporte à la prévention du stress thermique).

Afin de garantir le non-dépassement de cette valeur limite, utilisez uniquement un radiateur de 350 ou 500 W comme radiateur arrière. En outre, lors du positionnement du radiateur arrière, veillez à ce que la distance entre le dos et le radiateur ne soit pas inférieure à 4 cm.

Utilisez uniquement un radiateur de 350, 500 ou 750 W comme radiateur avant. Veillez à ce que la distance minimale entre la poitrine et le radiateur avant ne soit pas inférieure à 50 cm (dans l'image „x“).

Afin de ne pas dépasser la valeur seuil de l'ICNIRP pour la valeur seuil à long terme de 100 W/m2 relative à « l'œil infrarouge », les radiateurs doivent être orientés vers le bas (dans l'image „Y“).

Vous trouverez des informations détaillées dans les rapports LE-G18/3 et LE-G31/18 de Seibersdorf Laboratories.

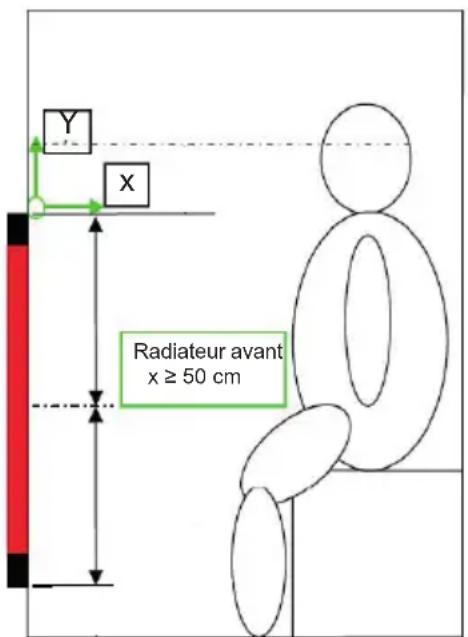

Y X Radiateur avant x ≥ 50 cm

5. Montage et raccordement

AVERTISSEMENT! Risque d'électrocution

- Les travaux de montage et de raccordement du radiateur infrarouge doivent être effectués uniquement lorsque l'appareil est hors tension.

• Le radiateur est livré avec un connecteur prémonté. Le montage du connecteur de raccordement peut également être effectué par l'utilisateur.
• Si le radiateur est raccordé à la commande par une installation fixe, retirez le connecteur. Seul un électricien spécialisé ou une personne ayant une qualification similaire est habilité à procéder au montage du raccordement par serrage.
• L'arrière du radiateur ne doit PAS être couvert afin que la chaleur générée puisse s'échapper par les ouvertures.
• Les fentes d'aération situées en haut et en bas ne doivent PAS être couvertes (voir Fig. 1)
• Afin de garantir le bon fonctionnement du fusible thermique, le boîtier de raccordement du radiateur doit se situer en haut en cas de montage vertical (ex. : radiateur arrière) (voir Fig. 14).
• Respectez les distances minimales de sécurité par rapport aux matériaux facilement inflammables (voir 5.1. Distances de sécurité à la page 10).

Fig. 1 : Fig. 2 pas Eposition leu boîtier fentes d'aération

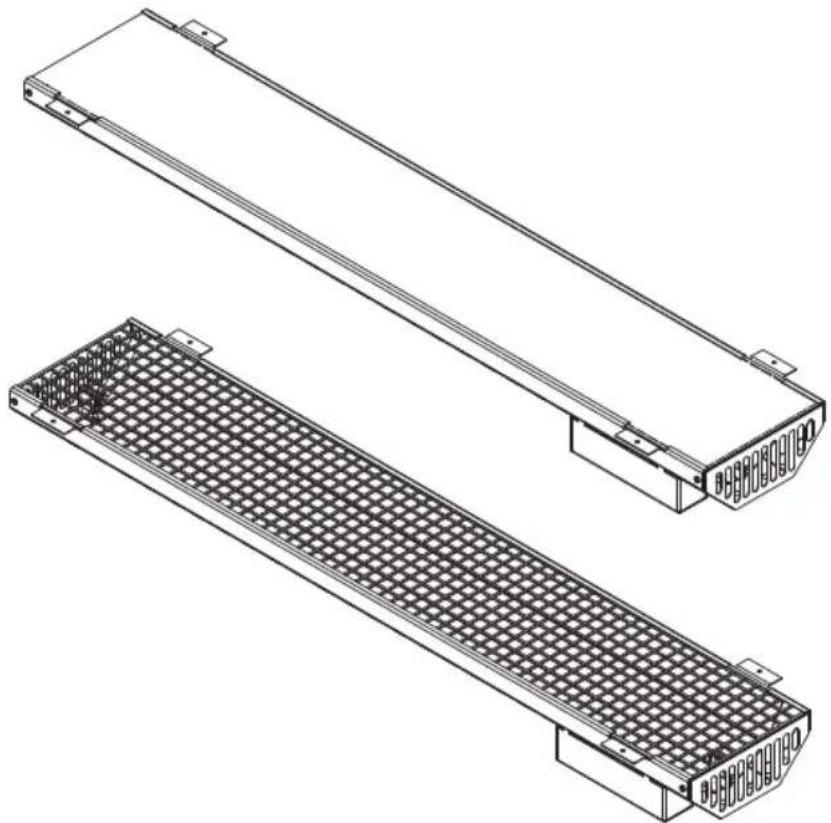

5.1. Distances de sécurité

Respectez les distances minimales de sécurité spécifiées et la Fig. 3.

Émetteur infrarouge 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

Montage vertical : Montage horizontal :

B = 15 mm

B = 80 mm

F = 25 mm

F = 25 mm

Émetteur infrarouge 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

Montage horizontal :

B = 100 mm

F = 150 mm

Émetteur infrarouge 1300 W (DIR-1300-R / WIR-1300-R)

Montage horizontal :

B = 150 mm

F = 200 mm

Fig. 3 : Distances de sécurité du radiateur infrarouge

B 100 F0

5.2. Découpe de montage

Veuillez respecter la Fig. 1 et la Fig. 4.

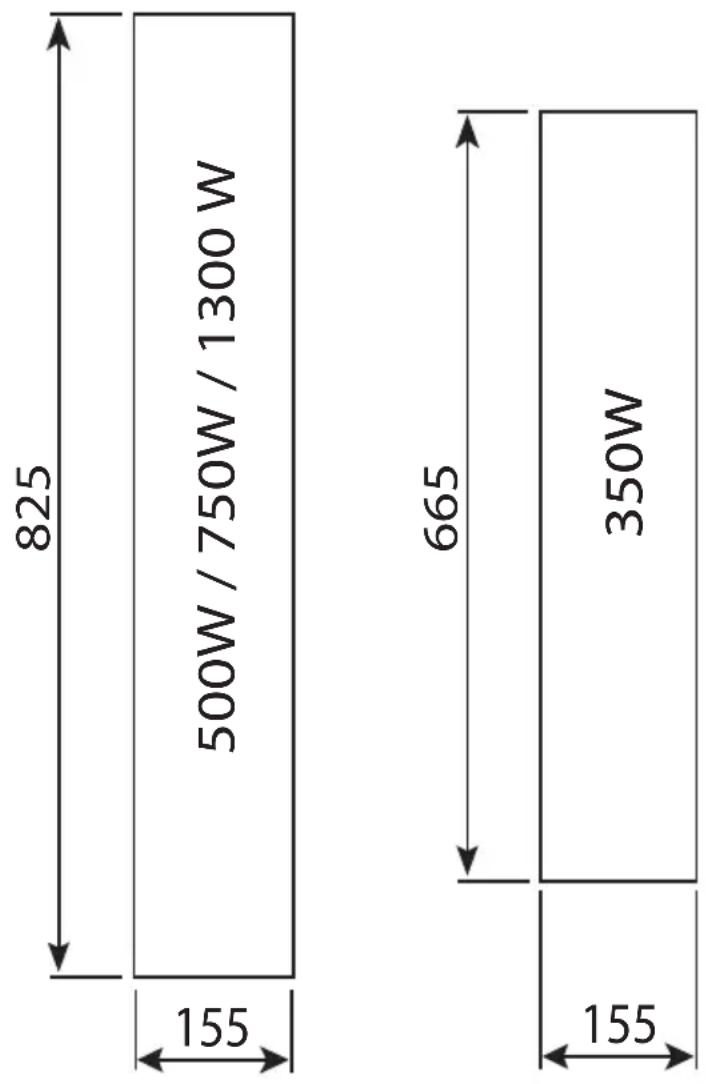

Fig. 4 : Découpes de montage du radiateur infrarouge Dimensions en mm

5.3. Encastré

Veuillez respecter la Fig. 2 et la Fig. 5.

PRUDENCE!

Veillez à ce que le boîtier de raccordement du radiateur se trouve sur la face supérieure !

L'émetteur infrarouges de 1300 W sont livrés avec une bande de protection contre l'incendie. Avant le montage du radiateur, collez cette bande de protection sur le bord extérieur de la découpe (voir A sur la Fig. 5)

Fig. 5 : Montage du radiateur infrarouge avec et sans panneau en acier inoxydable optionnel

A B A B C

A Découpe de la paroi de la cabine
B Émetteur infrarouge
C Panneau en acier inoxydable (optionnel)

6. Nettoyage et entretien

6.1. Nettoyage

ATTENTION!

Endommagement de l'appareil

Le radiateur est protégé contre les projections d'eau. Néanmoins, un contact direct avec d'eau peut endommager l'appareil.

• Ne plongez JAMAIS l'appareil dans l'eau.
• Ne versez JAMAIS d'eau sur l'appareil.

• Ne nettoyez pas l'appareil avec trop d'eau.

• Éteignez le radiateur

• Laissez refroidir le radiateur
• Nettoyez avec précaution la vitre avec un chiffon humide.

6.2. Entretien

Le radiateur infrarouge est sans entretien.

7. Élimination

• Éliminez les matériaux d'emballage conformément aux directives en vigueur relatives à l'élimination.
• Les appareils usagés contiennent des matériaux recyclables, mais aussi des substances toxiques. Par conséquent, ne jetez en aucun cas votre appareil usagé avec les déchets ménagers. Éliminez-le conformément aux directives locales en vigueur.

8. Caractéristiques techniques

Générales – tous les radiateurs

Conditions de stockage : de -25 °C à +70 °C

Température ambiante : de +10 °C à +140 °C

Tension secteur : 230 V \~ 1N 50 Hz

Fusible thermique : 130 °C

Indice de protection : IPX2

Câble de raccordement : 3 m - 3 x 1,5 mm² isolé avec connecteur

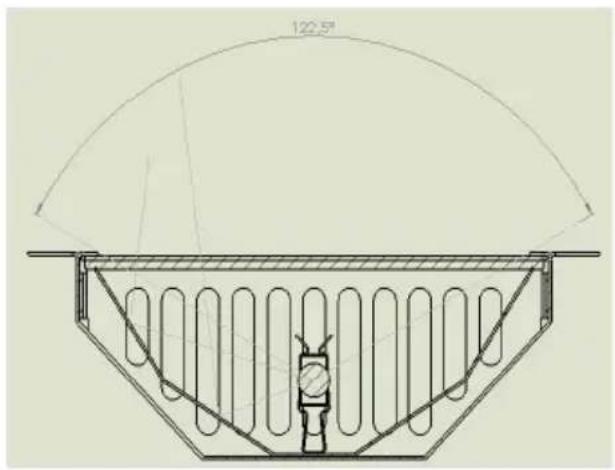

Angle de rayonnement : 122,5°

63 71 686 818 61 150 178

120.5°

DIR-350-R

Façade vitrée : Schott Nextrema sombre (1-027-840)

Élément de radiateur : 350 W – Vitae (1-027-836)

DIR-500-R

Façade vitrée : Schott Nextrema sombre (1-027-839)

Élément de radiateur : 500 W – Vitae (1-027-837)

DIR-750-R

Façade vitrée : Schott Nextrema sombre (1-027-839)

Élément de radiateur : 750 W – Vitae (1-027-838)

DIR-1300-R

Façade vitrée : Schott Nextrema sombre (1-027-839)

Élément de radiateur : 1300 W – Vitae (1-027-835)

WIR-350-R

Façade vitrée : Schott Nextrema blanche (1-027-842)

Élément de radiateur : 350 W – ECO à spectre complet (1-027-783)

WIR-500-R

Façade vitrée : Schott Nextrema blanche (1-027-841)

Élément de radiateur : 500 W – ECO à spectre complet (1-027-786)

WIR-750-R

Façade vitrée : Schott Nextrema blanche (1-027-841)

Élément de radiateur : 750 W – ECO à spectre complet (1-027-789)

WIR-1300-R

Façade vitrée : Schott Nextrema blanche (1-027-841)

Élément de radiateur : 1300 W – Vitae (1-027-835)

ECO-350-R

Façade vitrée : Vitrocéramique sombre (1-030-968)

Élément de radiateur : 350 W – ECO à spectre complet (1-027-783)

ECO-500-R

Façade vitrée : Vitrocéramique sombre (1-030-969)

Élément de radiateur : 500 W – ECO à spectre complet (1-027-786)

ECO-750-R

Façade vitrée : Vitrocéramique sombre (1-030-969)

Élément de radiateur : 750 W – ECO à spectre complet (1-027-789)

ECO-350-G

Façade : Grille métallique floquée noir (1-027-791)

Élément de radiateur : 350 W – ECO à spectre complet (1-027-783)

ECO-500-G

Façade : Grille métallique floquée noir (1-027-792)

Élément de radiateur : 500 W – ECO à spectre complet (1-027-786)
