Märke	Harvia
Modell	DIR750R
Produkttyp	Infrarödvärmare med fullt spektrum
Effekt	750 W
Nätspänning	230 V ~ 1N 50 Hz
Skyddsklass	IPX2
Termisk säkring	130 °C
Anslutningskabel	3 m med kontakt (3 x 1,5 mm²)
Strålningsvinkel	122,5°
Strålningsfördelning	A: 24 %, B: 55 %, C: 21 %
Glasad front	Schott Nextrema mörk (ref. 1-027-839)
Värmeelement	Vitae 750 W (ref. 1-027-838)
Användning	Värmare fram eller takmonterad
Säkerhetsavstånd (horisontell montering)	B = 100 mm, F = 150 mm
Omgivningstemperatur	+10 °C till +140 °C
Förvaringsförhållanden	-25 °C till +70 °C
Tillbehör (valfritt)	Rostfritt stål frontpanel, skyddsgaller, träryggstöd, etc.
Rengöring	Fuktig trasa efter avsvalning
Underhåll	Underhållsfri
Avfallshantering	Återvinning enligt lokala föreskrifter

Vanliga frågor - DIR750R HARVIA

Vad är funktionen hos den termiska säkerhetsbegränsaren?

Den termiska säkerhetsbegränsaren stänger automatiskt av värmaren vid överhettning, vilket garanterar inneboende säkerhet.

Kan DIR750R installeras i taket?

Ja, 750 W-modellen kan användas som takvärmare. Följ säkerhetsavstånden: B = 100 mm, F = 150 mm.

Vilket är det minsta avståndet mellan värmaren och brännbara material?

Vid horisontell montering är minimiavståndet 100 mm på sidorna (B) och 150 mm framför (F).

Hur rengör man värmarens glasfront?

Stäng av och låt värmaren svalna, rengör sedan med en fuktig trasa. Häll aldrig vatten direkt på enheten.

Kräver värmaren något speciellt underhåll?

Nej, infravärmaren är underhållsfri. Enstaka rengöring av glaset räcker.

Vilka är reservdelsnumren för DIR750R?

Den mörka glasfronten Schott Nextrema har ref. 1-027-839 och värmeelementet Vitae 750 W har ref. 1-027-838.

Kan man använda denna värmare i ett ångbad?

Nej, installation i ångbad är inte tillåten på grund av överdriven fukt.

Vilken skyddsklass har DIR750R?

Skyddsklassen är IPX2. Med ett extra skydd kan IPX4 uppnås för bastur.

Behövs en speciell kontroll för denna värmare?

Ja, värmaren måste användas med en kontroll som automatiskt begränsar värmetiden.

Kan barn använda apparaten?

Barn över 8 år kan använda den under tillsyn och efter att ha förstått farorna. Barn under 8 år bör inte komma i närheten.

BRUKSANVISNING DIR750R HARVIA

Innehållsförteckning

1. Om monterings- och bruksanvisningen 3

2. Viktig säkerhetsinformation 4

2.1. Ändamålsenlig användning 4
2.2. Säkerhetsanvisningar 4

1. Produktbeskrivning 7

3.1. Leveransomfattning 7
3.2. Funktioner 7
3.3. Tillbehör 7

1. Korrekt placering 8

2. Installation och anslutning 9

5.1. Säkerhetsavständ 10
5.2. Monteringsutskärning 11
5.3. Installation 12

1. Rengöring och underhåll 13

6.1. Rengöring....13
6.2. Underhåll 13

1. Avfallshantering 13

2. Tekniska data 14

1. Om monterings- och bruksanvisningen

Läs monteringsanvisningarna noggrant och förvara dem nära infrarödvärmaren. På detta sätt har du alltid tillgång till information kring säkerhet och användning.

Den här monterings- och bruksanvisningen kan även laddas ner från vår webbsida, www.sentiotec.com/downloads.

Symboler och varningar

I denna bruksanvisning placeras en varning före aktiviteter som innebär en risk. Dessa varningar ska alltid beaktas. På så sätt undviker man sakskador och personskador, som i värsta fall kan ha dödlig utgång.

Följande signalord används:

FARA!

Om de här varningarna/anvisningarna inte följs leder det till allvarliga eller livsfarliga skador.

WARNING!

Om de här varningarna/anvisningarna inte följs kan det leda till allvarliga eller livsfarliga skador.

FÖRSIKTIGHET!

Om de här varningarna/anvisningarna inte följs kan det leda till lindriga skador.

WARNING!

Varnar för sakskador.

Övriga symboler

Används vid tips och nyttig information.

Täck inte över! Läs bruksanvisningen

SV

2. Viktig säkerhetsinformation

Denna infrarödvärmare är byggd i enlighet med erkända säkerhetsregler. Det kan ända uppstå vissa risker under användningen. Följ alltid nedanstående säkerhetsanvisningar och observera de särskilda varningarna i resp. kapitel.

2.1. Ändamålsenlig användning

Infrarödvärmaren används för att värma upp människokroppen och/eller för uppvärmning av infraröda kabiner.

Infrarödvärmaren får endast användas i kombination med en kontroll med automatisk tidsbegränsning för uppvärmning.

All annan användning betraktas som ej ändamålsenlig. Ej ändamålsenlig användning kan leda till skador på produkten och innebära risk för allvarliga eller livsfarliga skador.

2.2. Säkerhetsanvisningar

- Montering av klämanslutningar får endast utföras av en kvalificerad elektriker eller en person med motsvarande kvalifikationer.

- Montering av plugganslutningar kan utföras av användaren.

- Installations- och anslutningsarbeten på infrarödvärmaren får endast utföras när strömmen är avstängd.

- Följ gällande lokala bestämmelser. Föreskrifterna enligt EN 60335-2-53 (VDE 0700 del 53) måste följas.

- Se till att den infraröda värmaren inte utsätts för mekanisk belastning, detta leder till att skador på maskinen uppstår. Värmare med en trasig glasfront eller kylarelement får inte längre användas.

Glaset eller kylarelementet måste bytas ut (för artikelnummer se 8. Tekniska data på sidan 14)

• Vid placering och installation av den infrarödvärmaren måste de minsta säkerhetsavständen beaktas (se Säkerhetsavständ på sida 5.1. Säkerhetsavständ på sidan 10)
• Värmaren uppfyller kraven i IPX2. För en stänksäker installation, enligt IPX4, är det nödvändigt att täcka kanten på infrarödvär-maren (t.ex. med ett skydd i rostfritt stål, se kapitel 3.3. Tillbehör på sidan 7)

- Det är inte tillåtet att installera värmaren i ett ångbad.

- Om det uppstår problem som inte beskrivs tillräckligt detaljerat i bruksanvisningen, vänd dig, för din egen säkerhets skull, till leverantören/återförsäljaren.

- Se till att inga brandfarliga föremål hänger på eller framför infra-rödvärmaren innan du akttiverar värmarens kontroll.

- Rör aldrig vid infrarödvärmarens glas under drift. Infrarödvärma-rens glas blir mycket varmt. Beroende på användarfunktion kan det vara nödvändigt att installera ett pekskydd (t.ex. träryggstöd eller ett skyddsgaller, se 3.3. Tillbehör på sidan 7).

- Barn under 8 år får inte använda utrustningen.

- Under följande förutsättningar får utrustningen användas av barn över 8 år, av personer med nedsatt psykisk, sensorisk eller mental förmåga och av personer som saknar erfarenhet och kunskap om liknande utrustningar:

- under uppsikt.

– när de har instruerats om säker användning och känner till vilka risker som kan uppstå.

- Utrustningen är ingen leksak. Barn får inte leka med den.

- Barn under 14 år får endast rengöra utrustningen under uppsikt.

- Om du tillhör gruppen människor med begränsad värmekänsla eller om du är påverkad av alkoholkonsumtion, medicinering eller droger, använd då inte infrarödvärmaren av säkerhetsskäl.

- Om bestående erytem (permanent rodnad i huden i mer än en dag) eller om nätliknande färgförändringar kvarstår efter regelbunden bestrålning med infrarödvärmaren, bör bestrålningen inte upprepas och läkare bör konsulteras för att förhindra utveckling av erytem ab igne.

- Det rekommenderas att infrarödvärmaren inte används under 24 timmar efter exponering för UV-strålning från en konstgjord källa eller från solljus.

- Personer med risk för överhettning, till exempel personer med hjärt-kärlsjukdomar, bör konsultera en läkare innan de använder en värmekabin.

- Om det uppstår problem som inte beskrivs tillräckligt detaljerat i bruksanvisningen, vänd dig, för din egen säkerhets skull, till leverantören/återförsäljaren.

3. Produktbeskrivning

3.1. Leveransomfattning

Den infrarödvärmaren har följande funktioner:

• Installation som bakre, främre eller takstrålkastare
• Inbyggd säkring med termostat.

• Steglös dimning
  •

• Modeller med glasöverdrag, när de installeras, i kombination med en frontpanel eller ryggstöd i trä, erbjuder skyddsklass IPX4 (lämplig för bastuanläggnigar)

• VITAE fullspektrumsvärmare Nexterma mörkat glas Strålningsintesitet: A 24%, B 55%, C 21%
• Nexterma fullspektrumsvärmare vitt glas Strålningsintesitet: A 9%, B 57%, C 34%
  • ECO fullspektrumsvärmare med glas Strålningsintensitet: A 24%, B 55%, C 21%
• ECO fullspektrumstrålare med galler Strålningsintesitet: A 14%, B 40%, C 46%

3.3. Tillbehör

• Frontpanel med borstat, rostfritt stål (350W/1-027-948, 500/750/1300W/1-027-779)
• Frontpanel av rostfritt stål i lackerad svart (350W/1-027-905, 500/750/1300W/1-027-157)
  • Skyddsgaller (350/1-027-791, 500W/1-027-792)
• Ergonomiskt ryggstöd (350/500W/514-L/A/D)

• Ergonomiskt ryggstöd VitaMy (350W/1-039-182)

• Ryggstöd i lind (350W/1-028-578, 500/750W/1-032-185)
  • Ryggstöd prestige (350W/1-032-186, 500/750W/1-032-213)

• Infrarödsfördelare (IR-1P2, IR-1P3, IR-1P5)
• Kabel till födelare (IR-1P2, IR-1P3, IR-1P5)
• Anslutningskabel för fördelaren (IR-IS-A03, IR-IS-A10, IR-IS-A25)

4. Korrekt placering

Användning som:

• Ryggreflektor: 350 W, 500 W
• Frontreflektor 350 W, 500 W, 750 W
• Takreflektor 750 W, 1300 W

Enligt EN 60335-2-53 får strålningsstyrkan i en infrarödkabin där värmen fördelas över ett rutnät på 20 cm x 20 cm får i bröst- och ryggområdet hos en person inte överstiga värdet 1000 W m-2 (det bör noteras att detta gränsvärdet har för syfte att förhindra värmestress).

För att säkerställa att detta gränsvärde inte överskrids får endast en 350 W eller 500 W värmare användas som bakvärmare. När du placerar den bakre värmaren är det viktigt att se till att avståndet från ryggen till värmaren inte är mindre än 4 cm.

Endast 350 W, 500 W eller 750 W-stålkastare får användas som frontvärmare. Observera att minimiavständet mellan överkroppen och frontvärmaren inte får vara mindre än 50 cm (på bilden „x“).

För att inte överskrida ICNIRP:s gränsvärden på 100 W/m2 för "IR-öga" gällande användning över lång tid, måste sändarna flyttas nedåt „Y“).

Du hittar detaljerad information i rapporterna LE-G18/3 och LE-G31/18 från Seibersdorf Laboratories.

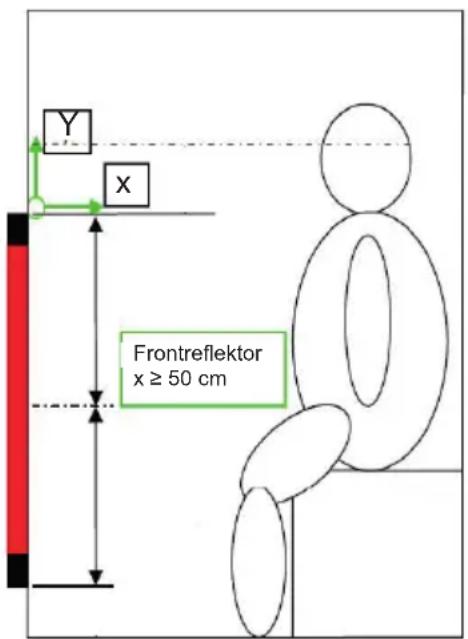

Y X Frontreflektor x ≥ 50 cm

5. Installation och anslutning

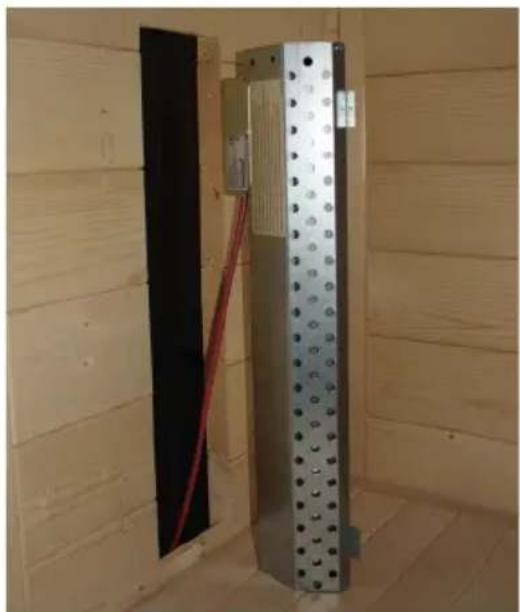

WARNING! Risk för elektriska stötar

- Utför endast monterings- och anslutningsarbeten på den infrarödvärmaren när denna är i frånkopplat lägge.

• Varmaren levereras med en förmonterad anslutning. Montering av plugganslutningar kan utföras av användaren.
• Om värmaren är ansluten till ett styrsystem med permanent montering, avlägsna då kontakten. Montering av klämanslutningar får endast utföras av en kvalificerad elektriker eller en person med motsvarande kvalifikationer.
• Värmarens baksida får INTE övertäckas så att den genererade värmen kan komma ut genom öppningarna.

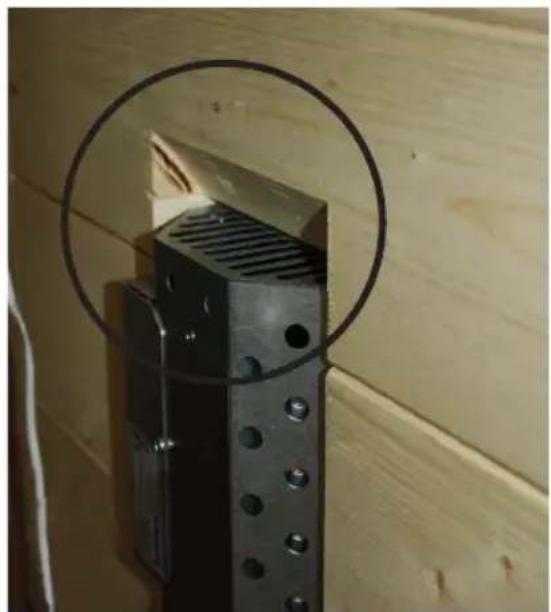

• Ventilationsöppningarna ovan och under får INTE övertäckas (se Bild 1)
• För att den termiska säkringen ska fungera korrekt vid en vertikal installation, måste värmarens anslutningslåda monteras ovanpå (t.ex. bakre värmare) (se Bild 14).
• Håll minsta säkerhetsavstånd till lättantändliga material (se 5.1. Säkerhetsavstånd på sidan 10).

Bild 1: Bileh2laForsstöppningarna ska lämnasöppnade.

Observera de angivna minsta säkerhetsavständen och Kapitel Bild 3.

Infrarödvärmare 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

vid horisontell montering: vid horisontell montering:

B = 15 mm

B = 80 mm

F = 25 mm

F = 25 mm

Infrarödvärmare 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

vid horisontell montering:

B = 100 mm

F = 150 mm

Infrarödvärmare 1300 W(DIR-1300-R / WIR-1300-R)

vid horisontell montering:

B = 150 mm

F = 200 mm

Bild 3: Säkerhetsavständ för infrarödvärmare

B 100 F0

5.2. Monteringsutskärning

Observera Bild 1 och Bild 4.

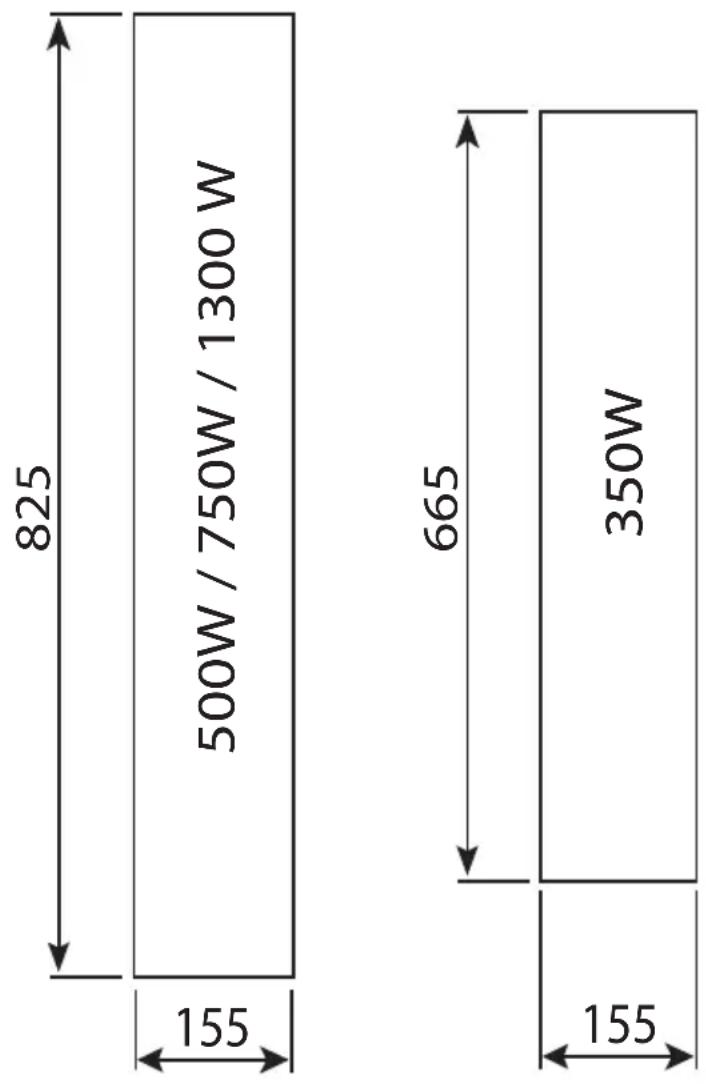

Bild 4: Monteringsutskärning för infrarödvärmare Mått i mm

Observera Bild 2 och Bild 5.

FÖRSIKTIGHET!

Se till värmarens anslutningsbox befinner sig på värmarens ovansida!

Vid leverans av infrarödvärmaren på 1300W är ett brandskyddsband inkluderat. Applicera detta på utsidan av utskärningen innan strålkastaren monteras (Se A i Bild 5)

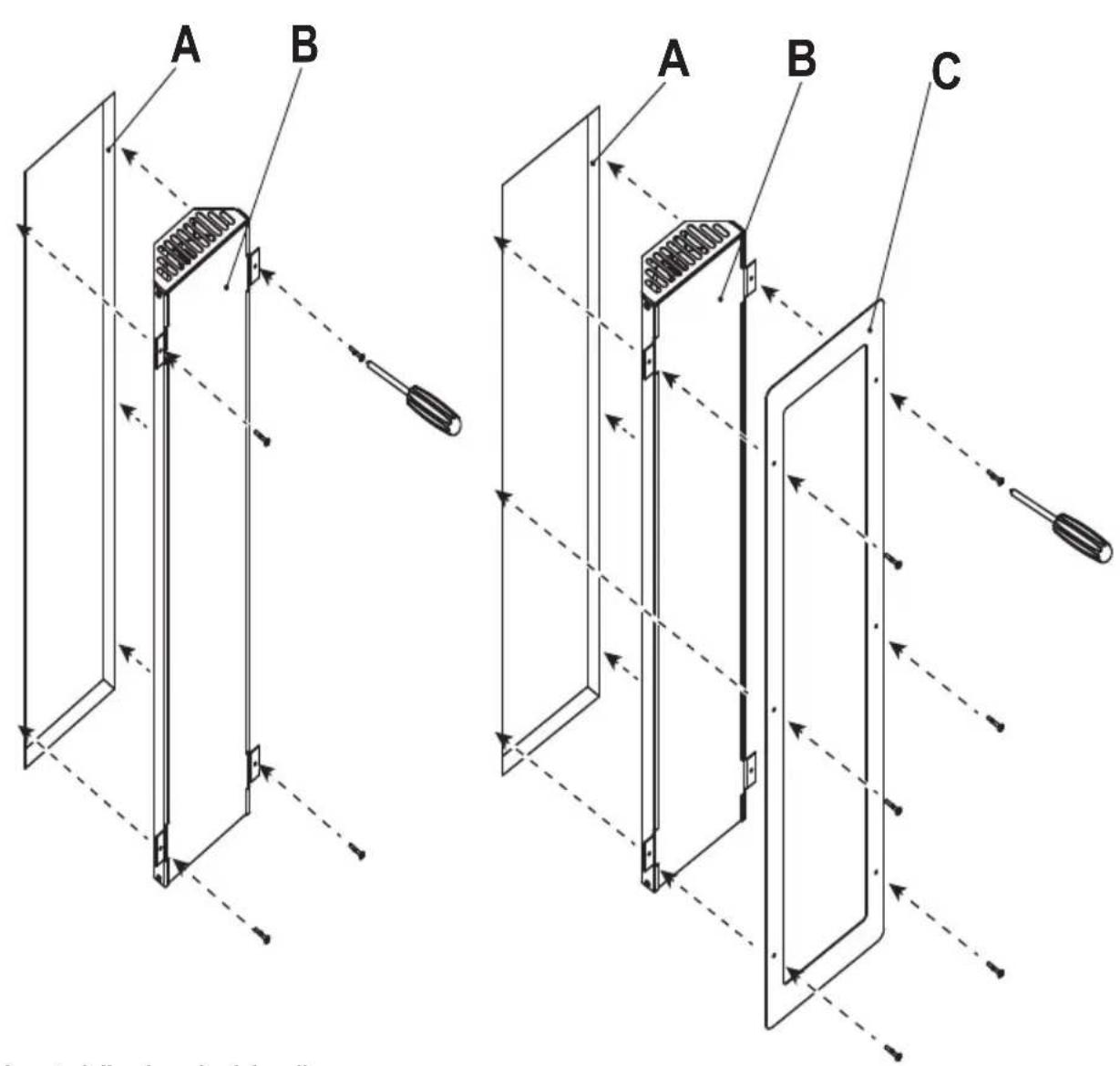

Bild 5: Installation av infrarödvärmare med och utan lock av rostfritt stål som tillval

A B A B C

A utskärning kabinvägg
B Infrarödvärmare
C Skydd i rostfritt stål

6. Rengöring och underhåll

6.1. Rengöring

WARNING!

Skador på enheten

Värmaren är stänksäker, men direkt kontakt med vatten kan skada enheten.

• Doppa ALDRIG apparaten i vatten.
• Häll ALDRIG vatten över apparaten.

• Rengör inte apparaten med för mycket vatten.

• Stäng av värmaren

• Låt värmaren svalna
• Torka försiktigt av glaset med en fuktig trasa.

6.2. Underhåll

Infrarödvärmaren är underhållsfri.

7. Avfallshantering

• Ta hand om förpackningsmaterialet enligt gällande bestämmelser.
• Enheterna innehåller både återanvändbart material och skadliga ämnen. Släng inte en uttjänt produkt i hushållssoporna, utan lämna den till återvinning enligt gällande bestämmelser.

8. Tekniska data

Allmänt gällande värmare

Förutsättningar för lagring -25°C till +70°C

Omgivningstemperatur: +10°C bis +140°C

Spänning 230 V \~ 1N 50 Hz

Termalsäkring 130°C

Skyddstyp IPX2

Anslutningsledning: 3 m - 3 x 1,5 mm² isolerad med kontakt

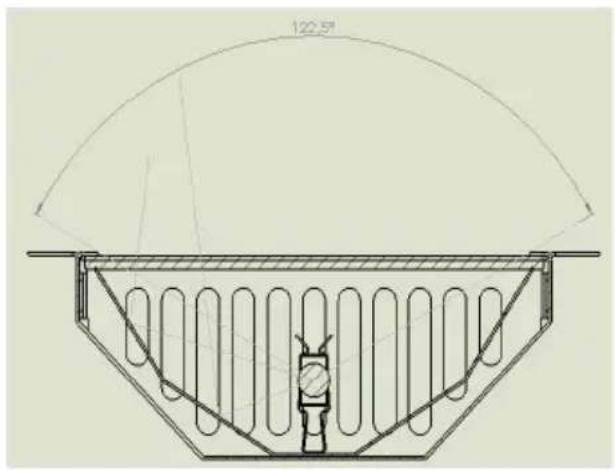

Strålvinkel: 122,5°

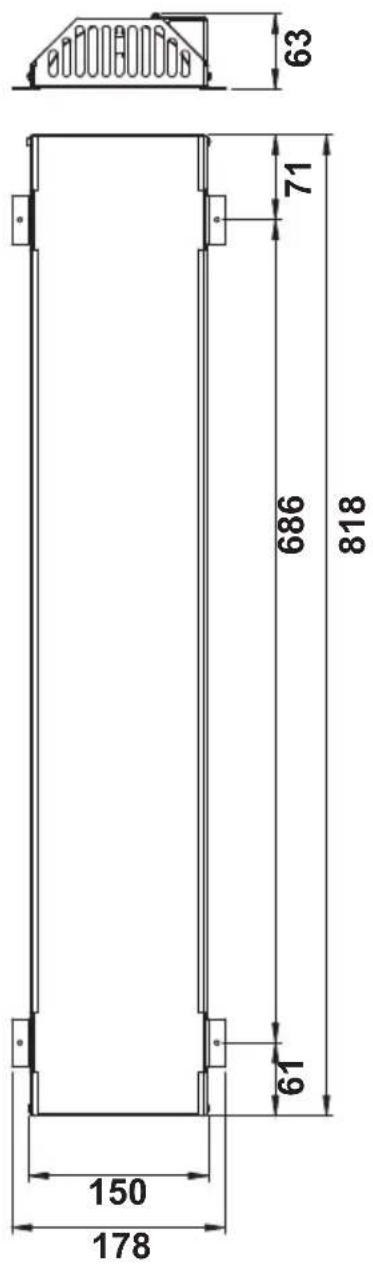

63 71 686 818 61 150 178

120.5°

DIR-350-R

Mått: L1 = 523 mm, L2 = 658 mm

Frontglas: Schott Nexterma mörkat glas (1-027-840)

Värmeelement: 350 W - Vitae (1-027-836)

DIR-500-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nexterma mörkat glas (1-027-839)

Värmeelement: 500 W - Vitae (1-027-837)

DIR-750-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nexterma mörkat glas (1-027-839)

Värmeelement: 750 W - Vitae (1-027-838)

DIR-1300-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nexterma mörkat glas (1-027-839)

Värmeelement: 1300 W - Vitae (1-027-835)

WIR-350-R

Mått: L1 = 523 mm, L2 = 658 mm

Frontglas: Schott Nextrema vitt glas (1-027-842)

Värmeelement: 350 W - ECO fullspektralt (1-027-783)

WIR-500-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema vitt glas (1-027-841)

Värmeelement: 500 W - ECO fullspektralt (1-027-786)

WIR-750-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema vitt glas (1-027-841)

Värmeelement: 750 W - ECO fullspektralt (1-027-789)

WIR-1300-R

Mått: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema vitt glas (1-027-841)

Värmeelement: 1300 W - Vitae (1-027-835)

ECO-350-R

Mått: L1 = 523 mm, L2 = 658 mm
