Xenio CX1104XW01 - Termostat HARVIA - Gratis bruksanvisning och manual

Produkttyp	Termostat (Styrcentral för bastu)
Märke	Harvia
Modell	Xenio CX1104XW01
Elförsörjning	Nätanslutning via strömförsörjningsenhet (230 V, säkringar efter kaminens effekt)
Maximal belastning	9 kW mellan styrcentral och kamin
Ingående komponenter	Strömförsörjningsenhet, kontrollpanel, temperatursensor + kabel, dörrsensorkit, monteringsskruvar
Huvudfunktioner	Styrning av bastuvärme, programmering, fjärrstyrning (via valfri fjärrkontroll eller MyHarvia-app), belysning (max 100 W), dörrbrytare, överhettningsskydd
Temperatursensor	Inbyggd sensor med överhettningsskydd, max detektionsavstånd från magneten ej specificerat, installation minst 1000 mm från en allriktad luftkanal
Anslutning	WiFi (router krävs), MyHarvia-app för mobil styrning
Omgivningstemperatur vid installation	Strömförsörjningsenhet: > 0 °C, på torr plats eller i bastun
Underhåll och rengöring	Rengör med en lätt fuktad trasa och milt rengöringsmedel, inte lösningsmedel eller frätande ämnen
Säkerhet	Använd inte om skadad; installation av behörig elektriker; överhettningsskyddet återställs efter felsökning; täck inte över; använd inte kabel med PVC-isolering; ingen jordfelsbrytare för kaminen
Återställning av överhettningsskydd	Knapp på sensorenheten (WX232); fastställ orsaken före återställning
Reservdelar	Kontrollpanel, kretskort (XT2020), temperatursensor, styrkabel 5 m
Garanti	2 år för hemmabruk, 1 år för flerbostadshus, 3 månader för kommersiellt bruk; täcker inte bristande efterlevnad av instruktioner eller användning av icke rekommenderade stenar
Produktstandard	IEC/EN 60335-2-53 (elektriska bastuaggregat)

Vanliga frågor - Xenio CX1104XW01 HARVIA

Vad är rollen för termostaten Xenio CX1104XW01?

Xenio CX1104XW01 är en styrcentral som gör det möjligt att styra funktionerna för en bastu och en kamin. Den hanterar uppvärmning, belysning, säkerhet och kan fjärrstyras via en fjärrkontroll eller appen MyHarvia.

Hur installerar man strömförsörjningsenheten?

Installera strömförsörjningsenheten på en torr plats eller i bastun (omgivningstemperatur > 0 °C). Fäst den inte i väggen för att undvika överhettning. Elanslutningen måste utföras av en behörig elektriker.

Vad är den maximala belastningen mellan styrcentral och kamin?

Den maximala belastningen är 9 kW. Överskrids detta kan systemet skadas. Följ de kabel- och säkringsdimensioner som anges för din kamin.

Hur installerar man temperatursensorn?

Sensorn måste installeras minst 1000 mm från en allriktad luftkanal och minst 500 mm från en riktad luftkanal. Kontrollera kaminens instruktioner för exakt placering. Placera den inte i direkt luftflöde för att undvika felaktiga avläsningar.

Hur monterar man dörrsensorn?

Fäst sensorhållaren på dörrkarmen med en skruv eller dubbelhäftande tejp. Sätt sensorn i hållaren. Fäst magneten på dörren på samma sätt. Se till att magneten och sensorn är i linje för att upptäcka dörröppning.

Vad gör man om överhettningsskyddet löser ut?

Innan du återställer överhettningsskyddet, identifiera orsaken till överhettning. Återställningsknappen sitter på sensorenheten (WX232). Endast en kvalificerad yrkesperson bör utföra denna operation om det behövs.

Kan jag använda kabel med PVC-isolering för kaminen?

Nej, det är förbjudet att använda kabel med PVC-isolering eftersom den är känslig för värme. Använd en kabel som är anpassad för de höga temperaturerna i bastun.

Hur rengör man termostaten?

Använd en lätt fuktad trasa och ett milt rengöringsmedel. Använd aldrig lösningsmedel eller frätande kemikalier. Koppla bort enheten före rengöring.

Vilka reservdelar finns tillgängliga?

Reservdelarna inkluderar: kontrollpanel, kretskort (XT2020), temperatursensor och styrkabel 5 m. Använd endast originaldelar från Harvia.

Vad är garantitiden?

Garantin är 2 år för hemmabruk, 1 år för flerbostadshus och 3 månader för kommersiellt bruk. Den täcker inte defekter som beror på bristande efterlevnad av instruktioner eller användning av icke rekommenderade stenar.

BRUKSANVISNING Xenio CX1104XW01 HARVIA

SV: Leveransinnehåll

√ Effektenhet
√ Dörrsensorsats
√ Temperaturgivare + kabel
√ Styrpanel + datakabel
√ Monteringsskruvar
√ Användning- och Monteringsanvisning

EN: Delivery contents

Montering av strömförsörjningsenhet ....18

Elektriska anslutningar....18

Återställning av överhettningsskydd 19

RESERVDELAR....52

GARANTI 53

EN: Contents

SYSTEM COMPONENTS......5

1. Styrpanel
2. Datakabel
3. Effektenhet
4. Fjärrstyrningsbrytare*
5. Dörrbrytare
6. Temperaturgivare
7. Säkerhetsbrytare*
8. Bastuaggregat / Combi-agg.
9. Aggregat och ånggenerator
   10.Huvudströmbrytare
   11.WLAN-router
   12.Mobilenhet + MyHarvia
   *Tillval

ET

1. Juhtpaneel
2. Andmekaabel
3. Kontaktori karp
4. Kauglüliti*
5. Ukselūliti
6. Temperatuuriandur
7. Ohutuslüliti*
8. Keris / kombikeris
9. Keris ja auruti
   10.Pealüliti
10. WLAN-ruuter
    12.Mobiilseade + MyHarvia
    *Lisavarustus

EN

1. Control panel
2. Data cabel
3. Power unit
4. Remote switch*
5. Door switch
6. Temperature sensor
7. Safety switch *
8. Heater / Combi-heater
9. Heater and steamer
   10.Main switch
   11.WLAN router
   12.Mobile device + MyHarvia
   *Optional

FR

SV: 1. Montering av strömförsörjningsenhet FR: 1. Installer le bloc d'alimentation

E. Styrpanel
F. Fjärrbrytare
G. Säkerhetsbrytare
H. Temperaturgivare
I. Belysning (max. 100 W)
J. Styrning av eluppvärmning
K. Jordfelsbrytare

EN

SV: 4. Montering av givaren FR: 4. Installation du capteur

SV: Givarens maximala detekteringsavständ från magneten

SV: 6. Återställning av överhettningsskydd FR: 6. Réinitialisation de la sécurité surchauffe

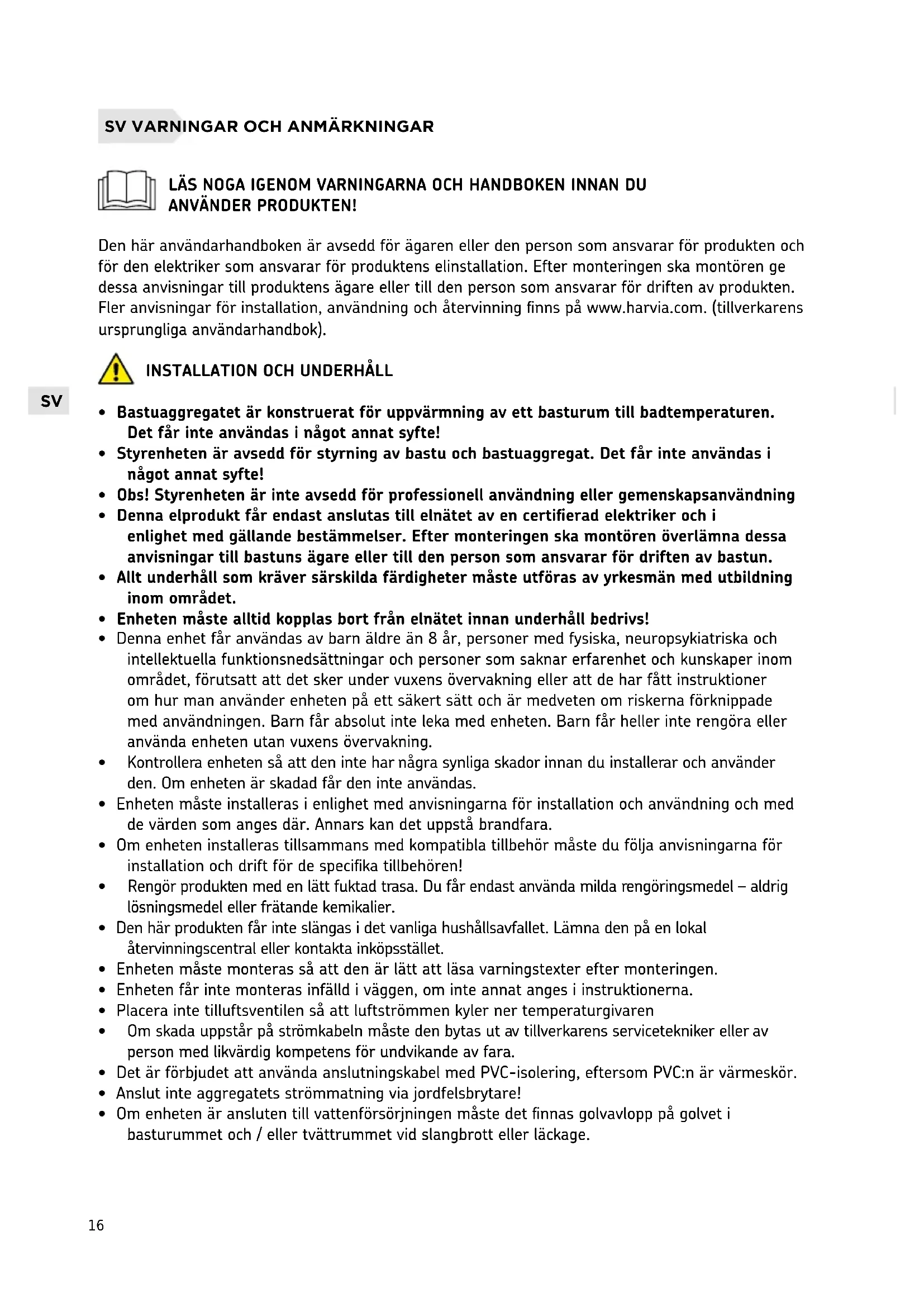

Den här användarhandboken är avsedd för ägaren eller den person som ansvarar för produkten och för den elektriker som ansvarar för produktens elinstallation. Efter monteringen ska montören ge dessa anvisningar till produktens ägare eller till den person som ansvarar för driften av produkten. Fler anvisningar för installation, användning och återvinning finns på www.harvia.com. (tillverkarens ursprungliga användarhandbok).

INSTALLATION OCH UNDERHÅLL

• Bastuaggregatet är konstruerat för uppvärmning av ett basturum till badtemperaturen. Det får inte användas i något annat syfte!
• Styrenheten är avsedd för styrning av bastu och bastuaggregat. Det får inte användas i något annat syfte!
• Obs! Styrenheten är inte avsedd för professionell användning eller gemenskapsanvändning
• Denna elprodukt får endast anslutas till elnätet av en certifierad elektriker och i enlighet med gällande bestämmelser. Efter monteringen ska montören överlämna dessa anvisningar till bastuns ägare eller till den person som ansvarar för driften av bastun.
• Allt underhåll som kräver särskilda färdigheter måste utföras av yrkesmän med utbildning inom området.
• Enheten måste alltid kopplas bort från elnätet innan underhåll bedrivs!
• Denna enhet får användas av barn äldre än 8 år, personer med fysiska, neuropsykiatriska och intellektuella funktionsnedsättningar och personer som saknar erfarenhet och kunskaper inom området, förutsatt att det sker under vuxens övervakning eller att de har fått instruktioner om hur man använder enheten på ett säkert sätt och är medveten om riskerna förknippade med användningen. Barn får absolut inte leka med enheten. Barn får heller inte rengöra eller använda enheten utan vuxens övervakning.
• Kontrollera enheten så att den inte har några synliga skador innan du installerar och använder den. Om enheten är skadad får den inte användas.
• Enheten måste installeras i enlighet med anvisningarna för installation och användning och med de värden som anges där. Annars kan det uppstå brandfara.
• Om enheten installeras tillsammans med kompatibla tillbehör måste du följa anvisningarna för installation och drift för de specifika tillbehören!
• Rengör produkten med en lätt fuktad trasa. Du får endast använda milda rengöringsmedel – aldrig lösningsmedel eller frätande kemikalier.
• Den här produkten får inte slängas i det vanliga hushållsavfallet. Lämna den på en lokal återvinningscentral eller kontakta inköpsstället.
• Enheten måste monteras så att den är lätt att läsa varningstexter efter monteringen.
• Enheten får inte monteras infälld i väggen, om inte annat anges i instruktionerna.
• Placera inte tilluftsventilen så att luftströmmen kyler ner temperaturgivaren
• Om skada uppstår på strömkabeln måste den bytas ut av tillverkarens servicetekniker eller av person med likvärdig kompetens för undvikande av fara.
• Det är förbjudet att använda anslutningskabel med PVC-isolering, eftersom PVC:n är värmeskör.
• Anslut inte aggregatets strömmatning via jordfelsbrytare!
• Om enheten är ansluten till vattenförsörjningen måste det finnas golvavlopp på golvet i basturummet och / eller tvättrummet vid slangbrott eller läckage.

ANVISNING FÖR ANVÄNDNING OCH BAD

• Kontrollera alltid att det inte ligger några föremål ovanpå eller i nära anslutning till bastuaggregatet innan du slår på den.
• Se upp för aggregatet när det är uppvärmt – bastustenarna och ytterhöljet kan orsaka brändskador på huden
• Havsluft och fuktig luft i allmänhet kan orsaka korrosion på aggregatets metallytor.
• Använd inte bastun som torkrum för tvätt – det medför brandfara! Elinstationerna kan dessutom ta skada av riklig fukt.
• Tryck inte på överhettningsskyddsknappen innan orsaken till felet har hittats. Endast personer som har behörighet att utföra elektriska installationer kan återställa överhettningsskyddet, om inte annat anges i instruktionshandboken.
• Kontrollera alltid att bastuaggregatet har stängts av och slutat alstra värme när inkopplingstiden har löpt ut.
• fabriksinställningar – måste aggregatet stå under ständig övervakning.
• Innan bastuaggregatet slås på igen manuellt eller med fjärrstyrning, måste du alltid kontrollera basturummet och hur närmiljön ser ut kring själva aggregatet.
• Innan enheten försätts i standby-läge med fjärrstyrning eller tidsinställning, måste du alltid kontrollera basturummet och hur närmiljön ser ut kring själva aggregatet.
• Enligt produktstandard IEC/EN 60335-2-53 som reglerar elektriska bastuaggregat kan styrenheten användas till fjärrkontroll av bastuaggregatet om aggregatet eller bastudörren är utrustad med en säker brytare (en säkerhets- eller dörrbrytare).

Täck inte över enheten!

Se VARNINGAR OCH ANMÄRKNINGAR

Montering av strömförsörjningsenhet > Bild 1

Installera strömförsörjningsenheten i ett torrt utrymme eller basturummet (omgivningstemperatur >0 °C). OBS! Strömförsörjningsenheterna får inte monteras infällda i väggen eftersom detta kan förorsaka överdriven upphettning av de interna komponenterna i enheten och kan leda till skador.

Elektriska anslutningar > Bild 2

Elektriska anslutningar görs enligt bild 2. Tabellerna visar kabeltjocklek och säkringsstorlek, beroende på bastuaggregatets uteffekt. Om du behöver mer ingående installationsanvisningar, se monterings- och bruksanvisningar för den specifika aggregatmodellen. Maxbelastningen från styrpanelen direkt till aggregatet är 9 kW. Säkringar i strömförsörjningsenheten

Byt ut en bränd säkring mot en hel med samma märkning. Placeringen av säkringarna i strömförsörjningsenheten visas i bild 2.

• Om säkringen på elektronikkortet har brunnit är det troligen ett fel i strömförsörjningsenheten. Reparatör krävs.
• Om belysningssäkringen (bild 2) är trasig, är det fel på belysningen. Kontrollera belysningens funktion och kabeldragning.

Anslutningar för styrning av eluppvärmning

Strömförsörjningsenheten anslutning J (bild 2) kan också användas för att exempelvis styra elvärme. När bastuaggregatet slås på med styrpanelen, påkopplas en spänning till anslutningen J. Baserat på signalen kan värmen slås på eller av.

Montering av givaren > Bild 4

OBS! Kontrollera givarens montering/placering i aggregatets monterings anvisning.

• Se bild 4A
• OBS! Montera inte temperaturgivaren närmare än 1000 mm från ett runtomstrålande ventilationsgaller eller närmare än 500 mm från ett ventilationsgaller som är riktat bort från givaren. Se bild 4B. Luftflödet nära ett ventilationsgaller kyler ner givaren och ger därmed felaktiga temperaturindikationer till styrenheten. Det kan innebära att aggregatet överhettas.

Montering av dörrsensor > Bild 5

Installation av givaren i dörrkarmen:

• Fäst givarhållaren på dörrkarmen, antingen med en skruv (bild 5A) eller med dubbelhäftande tejp (bild 5B).
  • Installera givaren i hållaren (bild 5C).
• Obs! Om dörrkarmen är av plåt och det finns plats bakom den för givaren, kan givaren även monteras i ett 8 mm hål med genomföringsgummi (bild 5D).

Montera magneten på dörren:

• Fäst magnethållaren på dörrkarmen, antingen med en skruv (bild 5E) eller med dubbelhäftande tejp (bild 5F).
• Montera magneten i hållaren genom att trycka den på plats (bild 5G).
• Magneten kan även monteras på dörren med endast dubbelhäftande tejp (bild 5H).

Återställning av överhettningsskydd > Bild 6

Givareboxen (WX232) innehåller en temperaturgivare och ett överhettningsskydd. Om temperaturen i givarens omgivning stiger för högt, löser överhettningsskyddet ut strömmen till aggregatet. Återställning av överhettningsskyddet visas i bild 6.

Anledningen till att skyddet har utlösts måste fastställas innan knappen trycks in.
