Marka	Harvia
Model	DIR750R
Typ produktu	Promiennik podczerwieni pełnego spektrum
Moc	750 W
Napięcie zasilania	230 V ~ 1N 50 Hz
Stopień ochrony	IPX2
Bezpiecznik termiczny	130 °C
Przewód przyłączeniowy	3 m z wtyczką (3 x 1,5 mm²)
Kąt promieniowania	122,5°
Rozkład promieniowania	A: 24%, B: 55%, C: 21%
Szklana ściana przednia	Schott Nextrema ciemna (ref. 1-027-839)
Element grzejny	Vitae 750 W (ref. 1-027-838)
Zastosowanie	Promiennik przedni lub sufitowy
Odległości bezpieczeństwa (montaż poziomy)	B = 100 mm, F = 150 mm
Temperatura otoczenia	od +10 °C do +140 °C
Warunki przechowywania	od -25 °C do +70 °C
Akcesoria opcjonalne	Panel przedni ze stali nierdzewnej, kratka ochronna, oparcie drewniane itp.
Czyszczenie	Wilgotną szmatką po ostygnięciu
Konserwacja	Bezobsługowe
Utylizacja	Recykling zgodnie z lokalnymi przepisami

Często zadawane pytania - DIR750R HARVIA

Jaka jest rola ogranicznika temperatury bezpieczeństwa?

Ogranicznik temperatury bezpieczeństwa automatycznie wyłącza promiennik w przypadku przegrzania, zapewniając bezpieczeństwo wewnętrzne.

Czy można zainstalować DIR750R na suficie?

Tak, model 750 W może być używany jako sufitowy. Zachowaj odległości bezpieczeństwa: B = 100 mm, F = 150 mm.

Jaka jest minimalna odległość między promiennikiem a materiałami łatwopalnymi?

Dla montażu poziomego minimalna odległość wynosi 100 mm po bokach (B) i 150 mm z przodu (F).

Jak czyścić szybę promiennika?

Wyłącz i pozostaw promiennik do ostygnięcia, a następnie wyczyść wilgotną szmatką. Nigdy nie wlewaj wody bezpośrednio na urządzenie.

Czy promiennik wymaga specjalnej konserwacji?

Nie, promiennik podczerwieni jest bezobsługowy. Wystarczy okazjonalne czyszczenie szyby.

Jakie są numery referencyjne części zamiennych do DIR750R?

Szklana ściana przednia Schott Nextrema ciemna ma ref. 1-027-839, a element grzejny Vitae 750 W ref. 1-027-838.

Czy można używać tego promiennika w łaźni parowej?

Nie, instalacja w łaźniach parowych nie jest dozwolona ze względu na nadmierną wilgotność.

Jaki jest stopień ochrony DIR750R?

Stopień ochrony to IPX2. Z opcjonalną osłoną można osiągnąć IPX4 w saunach.

Czy potrzebny jest specjalny sterownik do tego promiennika?

Tak, promiennik musi być używany ze sterownikiem automatycznie ograniczającym czas ogrzewania.

Czy dzieci mogą korzystać z urządzenia?

Dzieci powyżej 8 roku życia mogą go używać pod nadzorem i po zrozumieniu zagrożeń. Dzieci poniżej 8 roku życia nie powinny się do niego zbliżać.

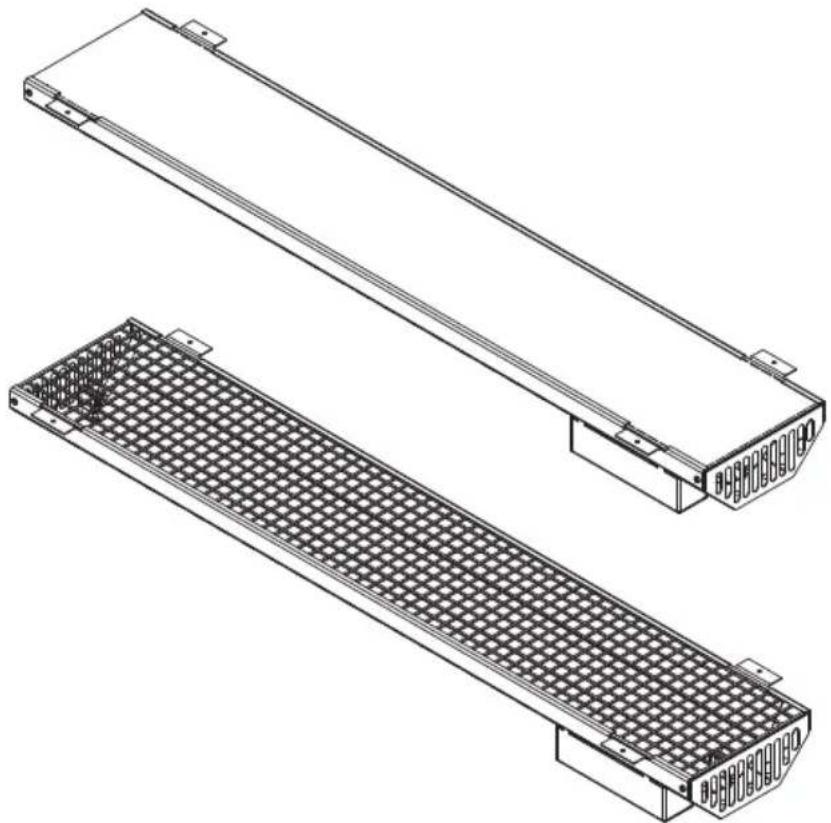

INSTRUKCJA OBSŁUGI DIR750R HARVIA

Promiennik pełnozakresowy

VITAE 350 / 500 / 750 / 1300 ECO 350 / 500 / 750

INSTRUKCJA OBSŁUGI

Język polski

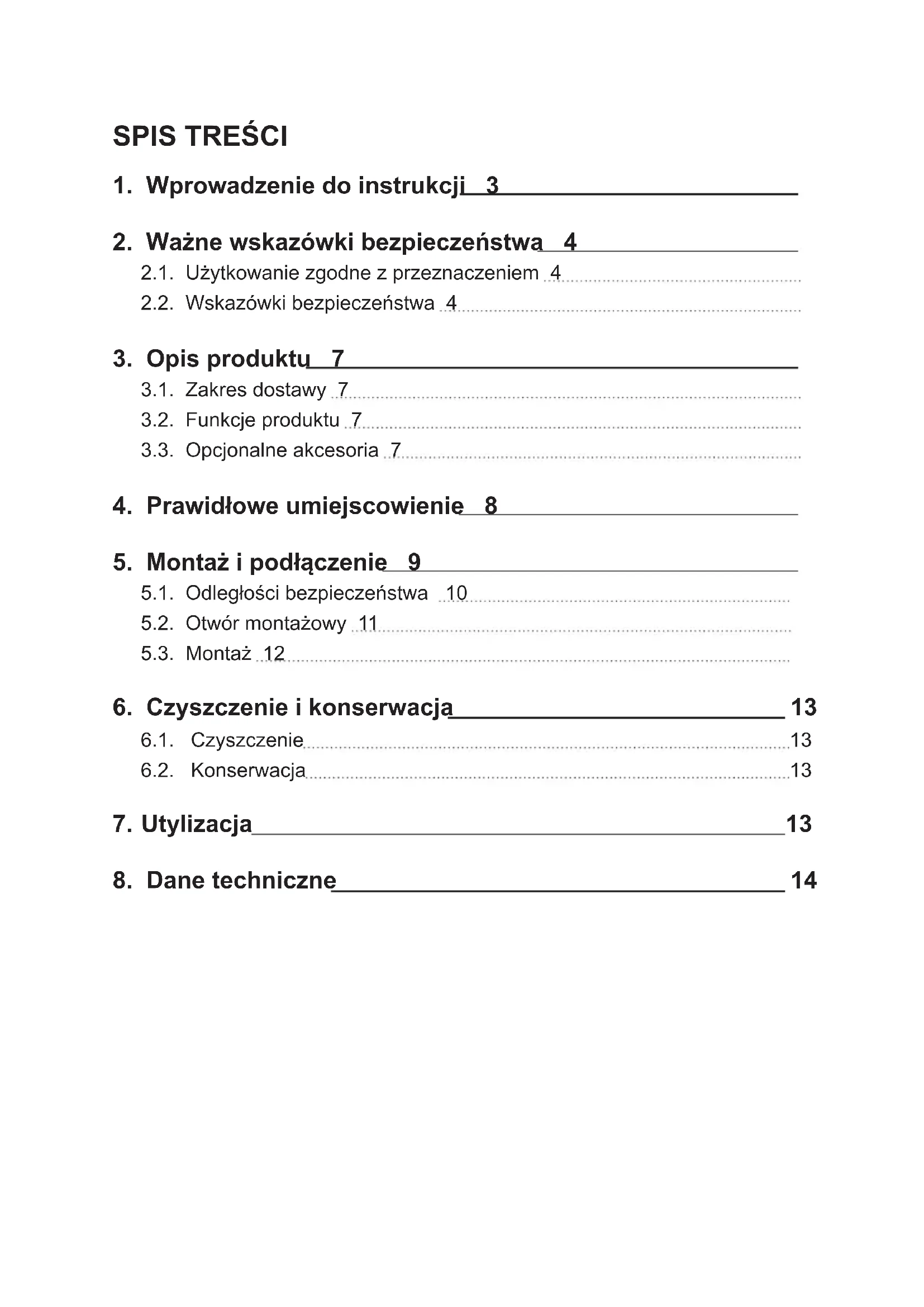

1. Wprowadzenie do instrukcji 3

2. Ważne wskazówki bezpieczeństwa 4

2.1. Użytkowanie zgodne z przeznaczeniem 4
2.2. Wskazówki bezpieczeństwa 4

1. Opis produktu 7

3.1. Zakres dostawy 7
3.2. Funkcje produktu 7
3.3. Opcjonalne akcesoria 7

1. Prawidłowe umiejscowienie 8

2. Montaż i podłączenie 9

5.1. Odległości bezpieczeństwa 10
5.2. Otwór montażowy 11
5.3. Montaż 12

1. Czyszczenie i konserwacja 13

6.1. Czyszczenie 13
6.2. Konserwacja 13

1. Utylizacja 13

2. Dane techniczne 14

1. Wprowadzenie do instrukcji

Przeczytaj uważnie niniejszą instrukcję montażu. Przechowuj ją w pobliżu promiennika podczerwieni. Dzięki temu będzie można w każdej chwili z niej skorzystać w celu uzyskania informacji dotyczących bezpieczeństwa i użytkowania.

Niniejsza instrukcja montażu i obsługi jest również dostępna do pobrania na naszej stronie internetowej www.sentiotec.com/downloads.

Symbole używane w ostrzeżeniach

W niniejszej instrukcji montażu przed działaniami stwarzającymi zagrożenie zamieszczone są ostrzeżenia. Należy bezwzględnie przestrzegać tych ostrzeżeń. Pozwoli to zapobiec powstaniu szkód rzeczowych i obrażeniom, które w najgorszym przypadku mogą być nawet śmiertelne.

Ostrzeżenia zawierają hasła ostrzegawcze, które mają następujące znaczenia:

NIEBEZPIECZEŃSTWO!

Nieprzestrzeganie tego ostrzeżenia prowadzi do śmierci lub poważnych obrażeń.

OSTRZEŻENIE!

Nieprzestrzeganie tego ostrzeżenia może doprowadzić do śmierci lub poważnych obrażeń.

OSTROŻNIE!

Nieprzestrzeganie tego ostrzeżenia może doprowadzić do niewielkich obrażeń.

UWAGA!

To hasło ostrzega przed szkodami rzeczowymi.

Inne symbole

Ten symbol oznacza porady i przydatne wskazówki.

Nie zakrywaj! Przeczytać instrukcję obsługi

2. Ważne wskazówki bezpieczeństwa

Promiennik podczerwieni jest wykonany zgodnie z powszechnie przyjętymi zasadami techniki bezpieczeństwa. Mimo to podczas jego użytkowania mogą występować pewne zagrożenia. Dlatego należy stosować się do poniższych wskazówek bezpieczeństwa i specjalnych ostrzeżeń zamieszczonych w poszczególnych rozdziałach.

2.1. Użytkowanie zgodne z przeznaczeniem

Promiennik podczerwieni służy do ogrzewania ludzkiego ciała oraz/lub do nagrzewania kabiny na podczerwień.

Promiennik podczerwieni może być używany tylko w połączeniu ze sterownikiem z funkcją automatycznego ograniczania czasu grzania.

Każdy inny rodzaj zastosowania uważany jest za użytkowanie niezgodne z przeznaczeniem. Użytkowanie niezgodne z przeznaczeniem może spowodować uszkodzenie produktu, ciężkie obrażenia lub śmierć.

2.2. Wskazówki bezpieczeństwa

• Montaż połączeń zaciskowych może wykonywać tylko wykwalifikowany elektryk lub osoba posiadająca porównywalne kwalifikacje.
• Montaż połączeń wtykowych może wykonać użytkownik.
• Prace w zakresie montażu i podłączania promiennika podczerwieni można wykonywać wyłącznie wówczas, gdy instalacja jest odłączona od napięcia.

• Należy również przestrzegać lokalnych przepisów obowiązujących w miejscu instalacji. Należy przestrzegać zaleceń normy EN 60335-2-53 (VDE 0700 cz. 53).

• Zwracać uwagę na to, aby promiennik podczerwieni nie był narażony na obciążenia mechaniczne, ponieważ może to spowodować pęknięcie. Nie wolno używać promienników z pękniętym szklanym frontem lub elementem grzejnym promiennika. Szkło lub element grzejny promiennika należy wymienić (nr artykułu, patrz 8. Dane techniczne na stronie 14).

• Podczas pozycjonowania oraz montażu promiennika podczerwieni należy zachować minimalne odległości bezpieczeństwa (patrz 5.1. Odległości bezpieczeństwa na stronie 10).
• Promiennik spełnia wymagania zgodnie z IPX2. Do montażu bryzgoszczelnego, zgodnie z IPX4, konieczna jest osłona krawędzi promiennika podczerwieni (np.: osłona ze stali nierdzewnej, patrz 3.3. Opcjonalne akcesoria na stronie 7).
• Montaż promiennika w łaźni parowej jest niedozwolony.
• W kwestiach, które nie zostały w sposób wyczerpujący opisane w instrukcji obsługi, dla własnego bezpieczeństwa należy zwrócić się do dostawcy urządzenia.
• Przed włączeniem sterownika promiennika podczerwieni zadbać o to, by na promienniku podczerwieni lub przed nim nie były zawieszone żadne łatwopalne przedmioty.
• Nigdy nie dotykać szkła promiennika podczerwieni podczas jego eksploatacji. Szkło promiennika podczerwieni bardzo mocno się nagrzewa. W zależności od funkcji wykorzystywanych przez użytkownika może być konieczne zamontowanie zabezpieczenia przed dotknięciem (np.: drewnianej poręczy, kratki ochronnej, patrz 3.3. Opcjonalne akcesoria na stronie 7).
• Urządzenie nie może być używane przez dzieci w wieku poniżej 8 lat.

- Urządzenie może być używane przez dzieci w wieku powyżej 8 lat, osoby z ograniczoną sprawnością fizyczną, sensoryczną lub umysłową i nieposiadające doświadczenia oraz wiedzy po spełnieniu następujących warunków:

– jeśli są nadzorowane,

- jeśli zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją zagrożenia, jakie mogą się pojawić.

- Dzieciom nie wolno bawić się urządzeniem.

- Dzieci w wieku poniżej 14 lat mogą czyścić urządzenie tylko wtedy, kiedy są pod nadzorem.

- Jeśli użytkownik należy do grupy osób o ograniczonej zdolności odczuwania ciepła lub znajduje się pod wpływem alkoholu, leków lub narkotyków, nie powinien używać promieniowania podczerwonego ze względów zdrowotnych.

- Jeżeli utrzymujący się rumień (trwałe zaczerwienienie skóry przez ponad jeden dzień) lub siateczkowate przebarwienia utrzymują się po regularnym naświetlaniu promieniami podczerwonymi, naświetlanie nie powinno być powtarzane i należy skonsultować się z lekarzem, aby zapobiec rozwojowi rumienia erythema ab igne.

- Zaleca się, aby nie stosować promieniowania podczerwonego w ciągu 24 godzin od ekspozycji na promieniowanie UV ze sztucznego źródła lub po opalaniu się.

- Osoby narażone na ryzyko przegrzania, takie jak osoby cierpiące na choroby układu krążenia, powinny w razie wątpliwości skonsultować się z lekarzem przed skorzystaniem z kabiny cieplnej.

- W kwestiach, które nie zostały w sposób wyczerpujący opisane w instrukcji obsługi, dla własnego bezpieczeństwa należy zwrócić się do dostawcy urządzenia.

3. Opis produktu

3.1. Zakres dostawy

• Promiennik podczerwieni z kablem przyłączeniowym o dł. 3 m z wtyczką
• Instrukcja montażu

3.2. Funkcje produktu

Promiennik podczerwieni posiada następujące funkcje:

• Możliwość montażu jako promiennik tylny, promiennik przedni lub sufitowy
• Samozabezpieczenie dzięki zabezpieczającemu ogranicznikowi temperatury
• Płynna regulacja
• Modele z pokrywą szklaną oferują w stanie zamontowanym w połączeniu z osłoną czołową lub poręczą drewnianą poziom ochrony IPX4 (nadają się do saun)
• VITAE Promiennik pełnozakresowy Nextrema ciemne Intensywność promieniowania: A 24%, B 55%, C 21%
• Nextrema Promiennik pełnozakresowy ciemne Intensywność promieniowania: A 9%, B 57%, C 34%
• Promiennik pełnozakresowy ECO ze szkłem Intensywność promieniowania: A 24%, B 55%, C 21%
• Promiennik pełnozakresowy ECO z kratką Intensywność promieniowania: A 14%, B 40%, C 46 %

3.3. Opcjonalne akcesoria

• Osłona czołowa ze stali nierdzewnej, szczotkowana (350 W/1-027-948, 500/750/1300 W/1-027-779)
• Ośłona czołowa ze stali nierdzewnej, lakierowana na czarno (350 W/1-027-905, 500/750/1300 W/1-027-157)
• Kratka ochronna (350/1-027-791, 500 W/1-027-792)
• Ergonomiczne oparcie (350/500 W/514-L/A/D)

• Ergonomiczne oparcie VitaMy (350 W/1-039-182)

• Drewniane oparcie, lipa (350 W/1-028-578, 500/750 W/1-032-185)

• Drewniane oparcie Prestige (350 W/1-032-186, 500/750 W/1-032-213)
• Rozdzielacz podczerwieni (IR-1P2, IR-1P3, IR-1P5)
• Kabel do rozdzielacza (IR-1P2, IR-1P3, IR-1P5)
• Przewód przyłączeniowy do rozdzielacza (IR-IS-A03, IR-IS-A10, IR-IS-A25)

4. Prawidłowe umiejscowienie

Zastosowanie jako:

• Promiennik tylny: 350 W, 500 W
- Promiennik przedni: 350 W, 500 W, 750 W
• Promiennik sufitowy: 750 W, 1300 W

Zgodnie z normą EN 60335-2-53 natężenie promieniowania w obszarze klatki piersiowej i pleców osoby znajdującej się w kabinie do napromieniowania promieniami podczerwonymi, uśrednione na siatce o wymiarach 20 cm x 20 cm, nie może przekraczać wartości 1000 W m-2 (należy zauważyć, że ta wartość graniczna odnosi się do zapobiegania stresowi termicznemu).

W celu zapewnienia, że ta wartość graniczna nie zostanie przekroczona, jako promiennik tylny może być stosowany tylko promiennik 350 W lub 500 W. Ponadto podczas doboru lokalizacji promiennika tylnego należy zwracać uwagę na to, że odstęp od pleców nie może być mniejszy niż 4 cm.

Jako promienniki przednie mogą być stosowane tylko promienniki 350 W, 500 W lub 750 W. Należy przy tym pamiętać, że odstęp minimalny pomiędzy górną częścią ciała a promiennikiem przednim nie może być mniejszy niż 50 cm (na zdjęciu „Y”).

W celu uzyskania poziomu poniżej wartości granicznych ICNIRP dla długotrwałej ekspozycji oka na promieniowanie podczerwone, wynoszących 100 W/m2, konieczne jest przesunięcie promienników w dół (na zdjęciu „Y”).

Szczegółowe informacje można znaleźć w ekspertyzie LE-G18/3 oraz LE-G31/18 autorstwa Seibersdorf Laboratories.

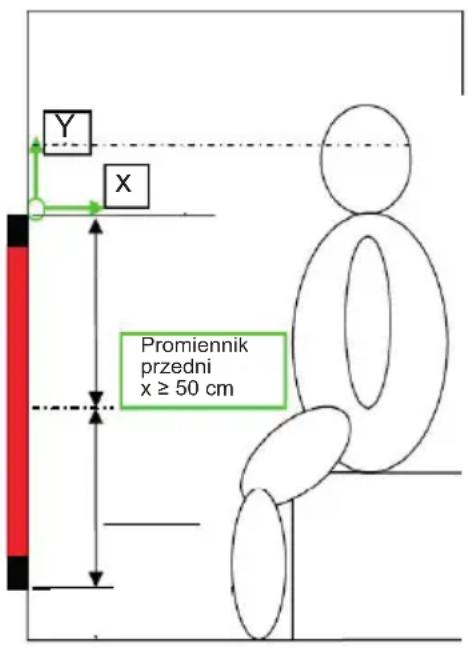

Y X Promiennik przedni x ≥ 50 cm

5. Montaż i podłączenie

OSTRZEŻENIE!

Ryzyko porażenia prądem elektrycznym

- Prace w zakresie montażu i podłączania promiennika podczerwieni można wykonywać wyłącznie wówczas, gdy instalacja jest odłączona od napięcia.

• Promiennik jest dostarczany z zamontowaną wtyczką. Montaż połączenia wtykowego może wykonać użytkownik.
• Jeżeli przewód promiennika ma zostać na stałe podłączony bezpośrednio do jednostki sterującej, to wtyczkę należy zdemontować. Montaż połączenia zaciskowego może wykonywać tylko wykwalifikowany elektryk lub osoba posiadająca porównywalne kwalifikacje.
• Tylnej ścianki promiennika NIE wolno zakrywać, aby powstające ciepło mogło uchodzić przez otwory.

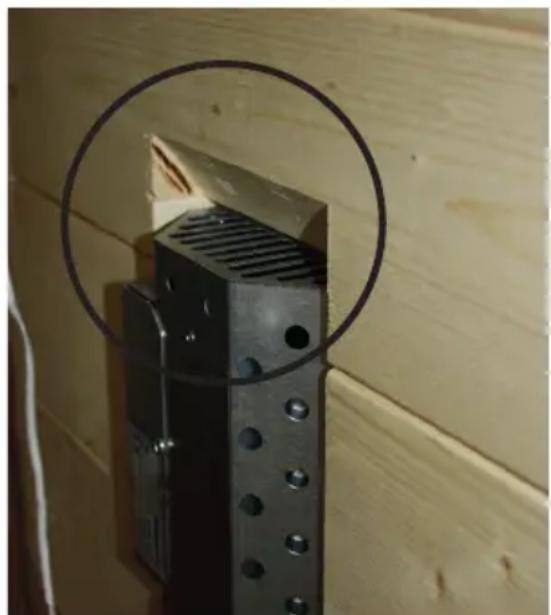

• NIE zakrywać szczelin wentylacyjnych na górze i na dole (patrz rys. 1).
• W celu zapewnienia prawidłowego działania zabezpieczenia termicznego w przypadku pionowego montażu (np. jako promiennik tylny) skrzynka przyłączowa musi znajdować się u góry (patrz rys. 14).
• Należy zachować minimalne odległości bezpieczeństwa od materiałów łatwo-palnych (patrz 5.1. Odległości bezpieczeństwa na stronie 10).

rys. 1: ryśe zał Powyacąszkzyjinki wentylacyjnych

5.1. Odległości bezpieczeństwa

Przestrzegać podanych minimalnych odległości bezpieczeństwa oraz rys. 3.

Promiennik podczerwieni 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

w przypadku montażu w pionie: w przypadku montażu w poziomie:

B = 15 mm

B = 80 mm

F = 25 mm

F = 25 mm

Promiennik podczerwieni 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

w przypadku montażu w poziomie:

B = 100 mm

F = 150 mm

Promiennik podczerwieni 1300 W (DIR-1300-R / WIR-1300-R)

w przypadku montażu w poziomie:

B = 150 mm

F = 200 mm

rys. 3: Odległości bezpieczeństwa promiennika podczerwieni

B 100 F0

5.2. Otwór montażowy

Przestrzegać rys. 1 oraz rys. 4.

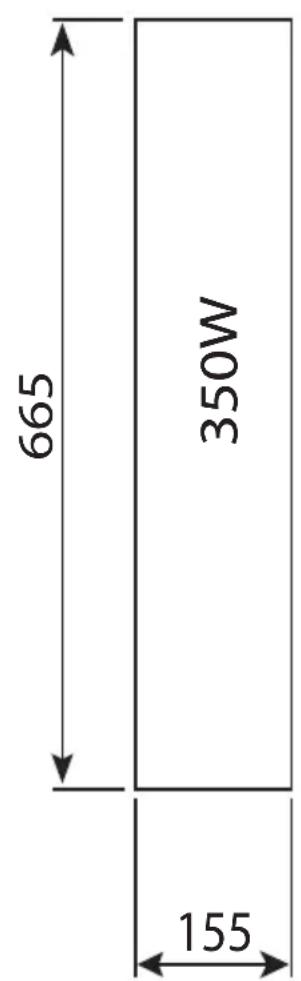

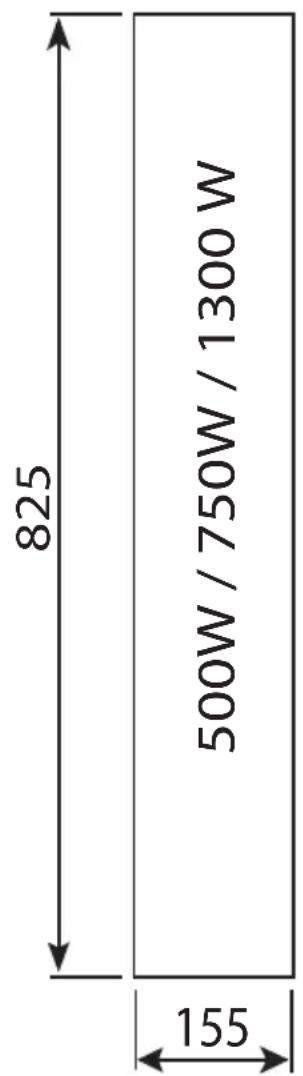

rys. 4: Otwory montażowe dla promiennika podczerwieni Wymiary w mm

665 350W 155

PL

5.3. Montaż

Przestrzegać rys. 2 oraz rys. 5.

OSTROŻNIE!

Należy zwracać uwagę na to, aby skrzynka przyłączowa promiennika znajdowała się u góry!

W przypadku promienników podczerwieni o mocy 1300 W w zakresie dostawy znajduje się taśma ogniochronna. Przed zamontowaniem promiennika należy ją nakleić na zewnętrzną krawędź otworu (patrz poz. A na rys. 5)

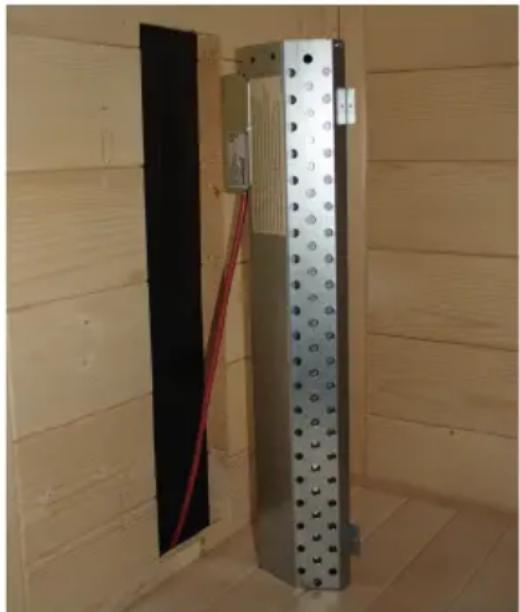

rys. 5: Montaż promiennika podczerwieni z opcjonalną osłoną ze stali nierdzewnej oraz bez niej

A B A B C

A Otwór w ścianie kabiny
B Promiennik podczerwieni
C Ośłona ze stali nierdzewnej (opcjonalna)

6. Czyszczenie i konserwacja

6.1. Czyszczenie

UWAGA!

Ryzyko uszkodzenia urządzenia

Promiennik jest bryzgoszczelny, jednak bezpośredni kontakt z wodą może spowodować uszkodzenie urządzenia.

• NIGDY nie zanurzaj urządzenia w wodzie.
• Nie zalewaj urządzenia woda.

• Nie czyść urządzenia zbyt wilgotną szmatką.

• Wyłącz promiennik.

• Pozostaw promiennik do ostygnięcia.
• Wytrzyj ostrożnie szkło miękką szmatką.

6.2. Konserwacja

Promiennik podczerwieni jest bezobsługowy.

7. Utylizacja

• Materiały opakowaniowe należy utylizować zgodnie z obowiązującymi przepisami.
• Stare urządzenia zawierają materiały możliwe do powtórnego przetworzenia jak również szkodliwe substancje. Dlatego nie należy ich umieszczać w pojemnikach na odpady nienadające się do powtórnego przetworzenia, lecz utylizować je zgodnie z lokalnymi przepisami.

8. Dane techniczne

Dane ogólne wszystkich promienników

Warunki przechowywania: -25°C do +70°C

Temperatura otoczenia: +10°C do +140°C

Napięcie sieciowe: 230 V \~ 1N 50 Hz

Zabezpieczenie termiczne: 130°C

Stopień ochrony: IPX2

Kabel przyłączeniowy: 3 m – 3 x 1,5 mm² izolowany, z wtyczka

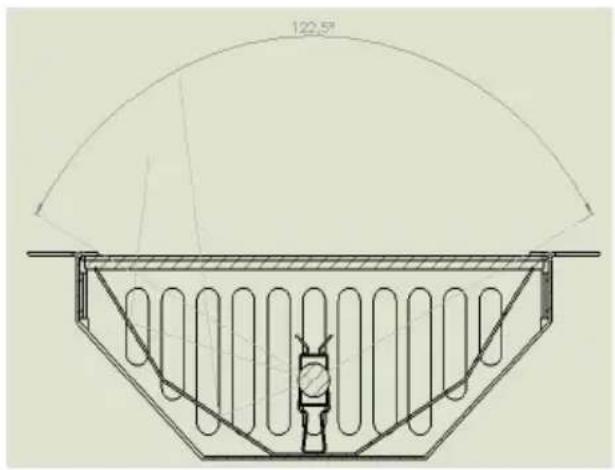

Kąt promieniowania: 122,5°

63 71 686 818 61 150 178

122.5°

DIR-350-R

Szkło przednie: Schott Nextrema ciemne (1-027-840)

Element grzejny promiennika: 350 W – Vitae (1-027-836)

DIR-500-R

Szkło przednie: Schott Nextrema ciemne (1-027-839)

Element grzejny promiennika: 500 W – Vitae (1-027-837)

DIR-750-R

Szkło przednie: Schott Nextrema ciemne (1-027-839)

Element grzejny promiennika: 750 W – Vitae (1-027-838)

DIR-1300-R

Szkło przednie: Schott Nextrema ciemne (1-027-839)

Element grzejny promiennika: 1300 W – Vitae (1-027-835)

WIR-350-R

Szkło przednie: Schott Nextrema białe (1-027-842)

Element grzejny promiennika: 350 W – ECO pełnozakresowy (1-027-783)

WIR-500-R

Szkło przednie: Schott Nextrema białe (1-027-841)

Element grzejny promiennika: 500 W – ECO pełnozakresowy (1-027-786)

WIR-750-R

Szkło przednie: Schott Nextrema białe (1-027-841)

Element grzejny promiennika: 750 W – ECO pełnozakresowy (1-027-789)

WIR-1300-R

Szkło przednie: Schott Nextrema białe (1-027-841)

Element grzejny promiennika: 1300 W – Vitae (1-027-835)

ECO-350-R

Szkło przednie: szkło ceramiczne ciemne (1-030-968)

Element grzejny promiennika: 350 W – ECO pełnozakresowy (1-027-783)

ECO-500-R

Szkło przednie: szkło ceramiczne ciemne (1-030-969)

Element grzejny promiennika: 500 W – ECO pełnozakresowy (1-027-786)

ECO-750-R

Szkło przednie: szkło ceramiczne ciemne (1-030-969)

Element grzejny promiennika: 750 W – ECO pełnozakresowy (1-027-789)

ECO-350-G

Przód: kratka metalowa, czarna, flokowana (1-027-791)

Element grzejny promiennika: 350 W – ECO pełnozakresowy (1-027-783)

ECO-500-G

Przód: kratka metalowa, czarna, flokowana (1-027-792)

Element grzejny promiennika: 500 W – ECO pełnozakresowy (1-027-786)
