DIR750R - Radiátor HARVIA - Bezplatný návod k obsluze

Značka	Harvia
Model	DIR750R
Typ produktu	Infračervený zářič s plným spektrem
Výkon	750 W
Síťové napětí	230 V ~ 1N 50 Hz
Stupeň krytí	IPX2
Tepelná pojistka	130 °C
Připojovací kabel	3 m s konektorem (3 x 1,5 mm²)
Úhel vyzařování	122,5°
Rozložení vyzařování	A: 24%, B: 55%, C: 21%
Skleněný panel	Schott Nextrema tmavý (ref. 1-027-839)
Topné těleso	Vitae 750 W (ref. 1-027-838)
Použití	Nástěnný nebo stropní zářič
Bezpečnostní vzdálenosti (horizontální montáž)	B = 100 mm, F = 150 mm
Okolní teplota	+10 °C až +140 °C
Podmínky skladování	-25 °C až +70 °C
Volitelné příslušenství	Nerezový přední panel, ochranná mřížka, dřevěný opěrák atd.
Čištění	Vlhký hadřík po vychladnutí
Údržba	Bezúdržbový
Likvidace	Recyklace podle místních předpisů

Často kladené otázky - DIR750R HARVIA

Jakou funkci plní bezpečnostní omezovač teploty?

Bezpečnostní omezovač teploty automaticky vypne zářič v případě přehřátí, čímž zajišťuje vnitřní bezpečnost.

Lze DIR750R instalovat na strop?

Ano, model 750 W lze použít jako stropní zářič. Dodržujte bezpečnostní vzdálenosti: B = 100 mm, F = 150 mm.

Jaká je minimální vzdálenost mezi zářičem a hořlavými materiály?

Při horizontální montáži je minimální vzdálenost 100 mm po stranách (B) a 150 mm vpředu (F).

Jak čistit sklo zářiče?

Vypněte a nechte zářič vychladnout, poté čistěte vlhkým hadříkem. Nikdy nelijte vodu přímo na zařízení.

Vyžaduje zářič zvláštní údržbu?

Ne, infračervený zářič je bezúdržbový. Stačí občasné čištění skla.

Jaké jsou referenční čísla náhradních dílů pro DIR750R?

Skleněný panel Schott Nextrema tmavý má ref. 1-027-839 a topné těleso Vitae 750 W ref. 1-027-838.

Lze tento zářič použít v parní lázni?

Ne, instalace v parních lázních není povolena kvůli nadměrné vlhkosti.

Jaký je stupeň krytí DIR750R?

Stupeň krytí je IPX2. S volitelným krytem lze dosáhnout IPX4 pro sauny.

Je pro tento zářič potřeba speciální ovládání?

Ano, zářič musí být používán s ovládáním, které automaticky omezuje dobu topení.

Mohou děti používat zařízení?

Děti starší 8 let jej mohou používat pod dozorem a po pochopení nebezpečí. Děti mladší 8 let se k němu nesmí přibližovat.

NÁVOD K OBSLUZE DIR750R HARVIA

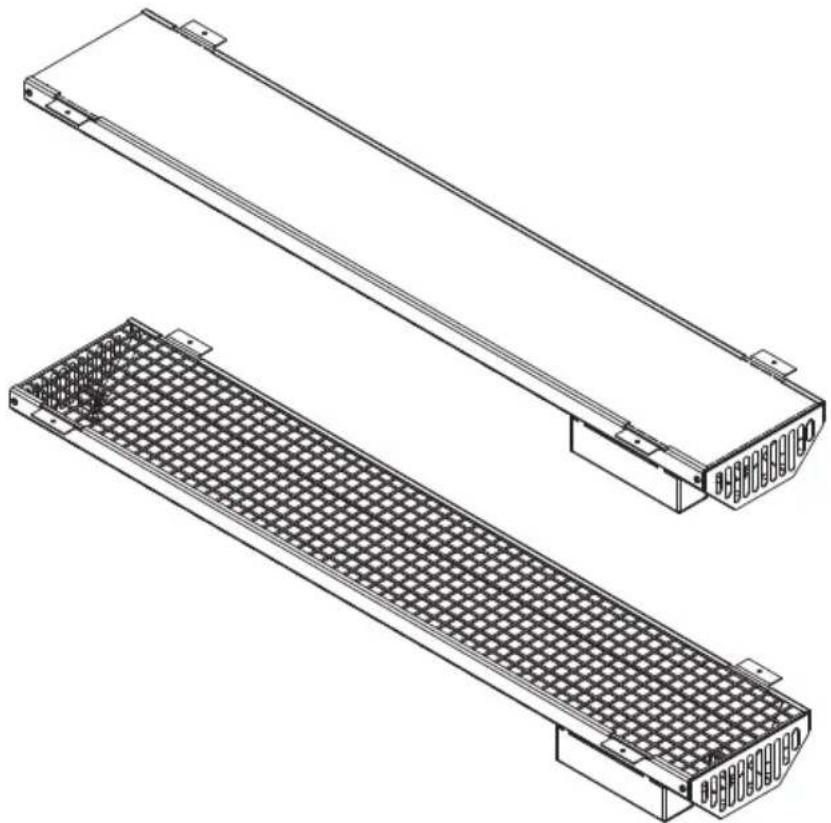

Zářič s úplným spektrem

VITAE 350 / 500 / 750 / 1300 ECO 350 / 500 / 750

NÁVOD K MONTÁŽI A POUŽITÍ Česky

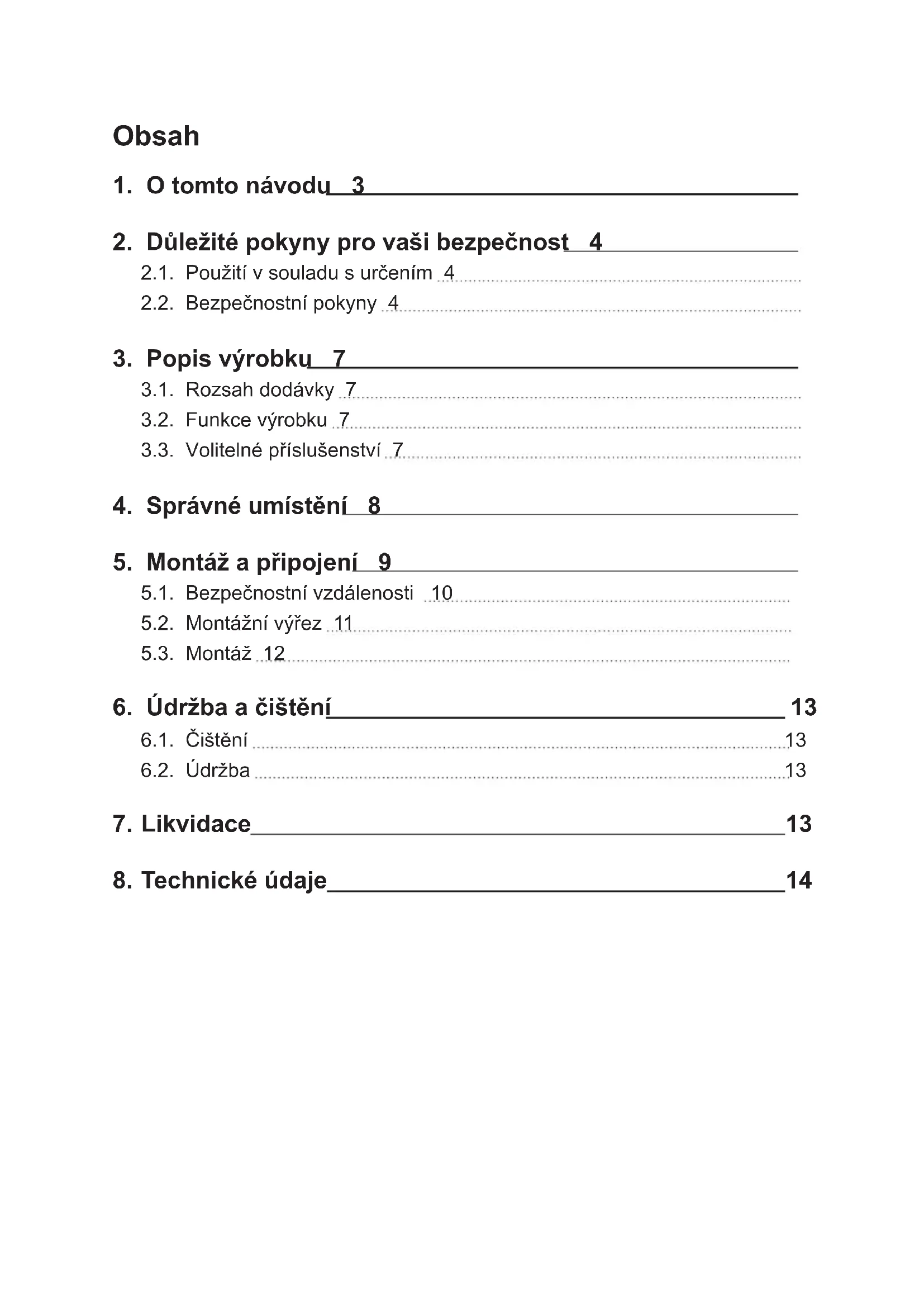

1. O tomto návodu 3

2. Důležité pokyny pro vaši bezpečnost 4

2.1. Použití v souladu s určením 4
2.2. Bezpečnostní pokyny 4

1. Popis výrobku 7

3.1. Rozsah dodávky 7
3.2. Funkce výrobku 7.
3.3. Volitelné příslušenství 7

1. Správné umístění 8

2. Montáž a připojení 9

5.1. Bezpečnostní vzdálenosti 10
5.2. Montážní výřez 11
5.3. Montáž 12

1. Údržba a čištění 13

6.1. Čištění 13
6.2. Údržba 13

1. Likvidace 13

2. Technické údaje 14

1. O tomto návodu

Tento návod k montáži si důkladně pročtěte a uložte ho v blízkosti infračerveného zářiče. Tak si můžete vždy dodatečně přečíst informace o bezpečnosti a použití.

Tento návod k montáži a použití naleznete také v sekci ke stažení na našem webu na adrese www.sentiotec.com/downloads.

Symboly ve výstražných pokynech

V tomto návodu k montáži je text o činnostech, z nichž vyplývá určité riziko, uveden výstražným upozorněním. Tyto výstražné pokyny bezpodmínečně dodržujte. Zabráníte tak věcným škodám a poraněním, která mohou být v nejhorším případě dokonce smrtelná.

Ve výstražných pokynech jsou použita signální slova, která mají následující význam:

NEBEZPEČÍ!

Pokud tento výstražný pokyn nebude dodržen, bude to mít za následek smrt nebo vážná zranění.

VAROVÁNÍ!

Pokud tento výstražný pokyn nebude dodržen, může to mít za následek smrt nebo vážná zranění.

OPATRNĚ!

Pokud tento výstražný pokyn nebude dodržen, může to mít za následek lehká zranění.

POZOR!

Tento signální symbol upozorňuje na věcné škody.

Jiné symboly

Tento symbol označuje tipy a užitečné pokyny.

Nezakrývat! Pročtěte si návoc k obsluze

2. Důležité pokyny pro vaši bezpečnost

Infračervený zářič byl vyroben podle uznávaných bezpečnostně-technických pravidel. Při jejich používání však mohou přesto vzni-kat určitá rizika. Dodržujte proto následující bezpečnostní pokyny a zvláštní výstražné pokyny uvedené v jednotlivých kapitolách.

2.1. Použití v souladu s určením

Infračervený zářič slouží k ohřívání lidského těla a/nebo k ohřívání infračervené kabiny.

Infračervený zářič se smí provozovat jedině v kombinaci s řídicí jednotkou s automatickým omezením teploty.

Jakékoli jiné použití nad tento rámec se považuje za použití v rozporu s určením. Použití v rozporu s určením může vést k poškození výrobku, vážným zraněním nebo smrti.

2.2. Bezpečnostní pokyny

• Montáž svorkových připojení smí provádět pouze kvalifikovaný elektrikář nebo jiná srovnatelným způsobem kvalifikovaná osoba.
• Montáž a zapojení zástrčkových přípojek smí provést uživatel.
• Práce při montáži a připojování infračerveného zářiče se smí provádět pouze ve stavu bez napětí.
• Dodržujte také místní předpisy v místě instalace. Je nutno dodržovat předpisy EN 60335-2-53 (VDE 0700 díl 53).

- Dbejte, aby nebyl infračervený zářič vystaven žádnému mechanickému namáhání, které by mohlo způsobit prasknutí. Zářič s prasklou skleněnou čelní stranou nebo prvkem zářiče je zakázáno nadále používat. Sklo nebo prvek zářiče se musí vyměnit (číslo výrobku viz 8. Technické údaje na straně 14)

- Při nastavení polohy a vestavbě infračerveného zářiče musí být dodrženy minimální bezpečnostní vzdálenosti (viz 5.1. Bezpečnostní vzdálenosti na straně 10)

- Zářič splňuje požadavky dle IPX2. Pro montáž chráněnou před stříkající vodou podle IPX4 je nutné obložení okraje infračerveného zářiče (například: obložení z nerezové oceli, viz 3.3. Volitelné příslušenství na straně 7)

- Vestavba zářiče do parní lázně je nepřípustná.

- V případě problémů, které nejsou dostatečně podrobně řešeny v návodu k použití, se v zájmu vlastní bezpečnosti obraťte na svého dodavatele.

- Před zapnutím řídicí jednotky infračerveného zářiče se ujistěte, že na infračerveném zářiči nebo před ním neleží žádné hořlavé předměty.

- Za provozu se nikdy nedotýkejte skla infračerveného zářiče. Sklo infračerveného zářiče se zahřívá na vysokou teplotu. Podle použití infračerveného zářiče uživatelem může být případně nutné namontovat ochranu před dotykem (například: dřevěné opěradlo, ochranná mřížka, viz 3.3. Volitelné příslušenství na straně 7).

- Zařízení nesmí používat děti do 8 let věku.

- Zařízení smí používat děti ve věku nad 8 let, osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi a osoby s nedostatečnými zkušenostmi a znalosti za následujících podmínek:

– pokud jsou pod dozorem.

– pokud jim bylo správné používání předvedeno a rozumějí rizikům, která mohou vzniknout.

- Děti si se zařízením nesmí hrát.

- Děti mladší 14 let smí zařízení čistit, pouze pokud jsou pod dozorem.

- Jestliže patříte k okruhu osob s omezeným vnímáním tepla nebo jste pod vlivem alkoholu, léků nebo drog, ze zdravotních důvodů se vzdejte ozařování infračerveným světlem.

- Jestliže po pravidelném ozáření infračerveným světlem přetrvává erytém (přetrvávající zarudnutí kůže po dobu delší než jeden den) nebo zůstávají barevné změny kůže podobné síti, ozařování neopakujte a zeptejte se lékaře, jak zamezit vzniku erytému.

- Doporučujeme, abyste infračervené ozáření nepoužívali v průběhu 24 hodin po ozáření UV paprsky z umělého zdroje nebo po slunění.

- Osoby, u kterých hrozí riziko přehřátí (například osoby, které trpí onemocněními srdce nebo krevního oběhu), by se v případě pochybností měly poradit s lékařem dříve, než použijí tepelnou kabinu.

- V případě problémů, které nejsou dostatečně podrobně řešeny v návodu k použití, se v zájmu vlastní bezpečnosti obrat'te na svého dodavatele.

3. Popis výrobku

3.1. Rozsah dodávky

• Infračervený zářič včetně 3m přípojného kabelu se zástrčkou
• Montážní návod

3.2. Funkce výrobku

Infračervený zářič je vybaven následujícími funkcemi:

• Vestavba jako zářič na záda, zepředu nebo stropní zářič
• Zabezpečený proti poruchám díky bezpečnostnímu omezovači teploty
• Možnost plynulého tlumení

- Modely se skleněným krytem nabízejí ve vestavěném stavu v kombinaci s čelní clonou nebo dřevěným opěradlem stupeň krytí IPX4 (vhodné pro sauny)

- VITAE Zářič s plným spektrem Nextrema tmavé Intenzita záření: A 24 %, B 55 %, C 21 %

- Nextrema Zářič s plným spektrem bílé Intenzita záření: A 9 %, B 57 %, C 34 %

- Zářič s plným spektrem ECO se sklem Intenzita záření: A 24 %, B 55 %, C 21 %

- Zářič s plným spektrem ECO s mříží Intenzita záření: A 14 %, B 40 %, C 46 %

3.3. Volitelné příslušenství

• Čelní clona z nerezové oceli kartáčované (350W/1-027-948, 500/750/1300W/1-027-779)
• Čelní clona z nerezové oceli černě lakované (350W/1-027-905, 500/750/1300W/1-027-157)
• Ochranná mříž (350/1-027-791, 500W/1-027-792)
• Ergonomická opěrka zad (350/500W/514-L/A/D)

• Ergonomická opěrka zad VitaMy (350W/1-039-182)

• Dřevěné opěradlo lípa (350W/1-028-578, 500/750W/1-032-185)

• Dřevěné opěradlo Prestige (350W/1-032-186, 500/750W/1-032-213)
• Infračervený rozdělovač (IR-1P2, IR-1P3, IR-1P5)
• Kabel pro rozdělovač (IR-1P2, IR-1P3, IR-1P5)
• Připojovací vedení pro rozdělovač (IR-IS-A03, IR-IS-A10, IR-IS-A25)

4. Správné umístění

Použití jako:

• Zářič na záda: 350 W, 500 W
- Přední zářič: 350 W, 500 W, 750 W
• Stropní zářič: 750 W, 1300 W

Podle normy EN 60335-2-53 nesmí v infračervené tepelné kabině intenzita ozáření zprůměrovaná podle rastru 20 cm x 20 cm v oblasti hrudi a zad přítomné osoby překročit hodnotu 1 000 W m-2 (je třeba poznamenat, že tato mezní hodnota má za cíl zamezit tepelnému stresu).

Aby bylo zaručeno, že tato mezní hodnota nebude překročena, smí být jako zářič na záda použit jen zářič o výkonu 350 W nebo 500 W. Dále je při umístění zářiče na záda nutno dbát zásady, že vzdálenost zad od zářiče nesmí být menší než 4 cm.

Jako přední zářič je dovoleno používat pouze zářiče s výkonem 350 W, 500 W nebo 750 W. Dále je nutno dbát zásady, že minimální vzdálenost trupu od předního zářiče nesmí být menší než 50 cm (na obrázku „x“).

Aby nedošlo k překročení mezní hodnoty ICNIRP pro dlouhodobou mezní hodnotu 100 W/m2 u „infračerveného oka“, musí být zářiče přemístěny směrem dolů(na obrázku „Y“).

Podrobné údaje jsou uvedeny v odborném posudku LE-G18/3 a LE-G31/18 od spo-lečnosti Seibersdorf Laboratories.

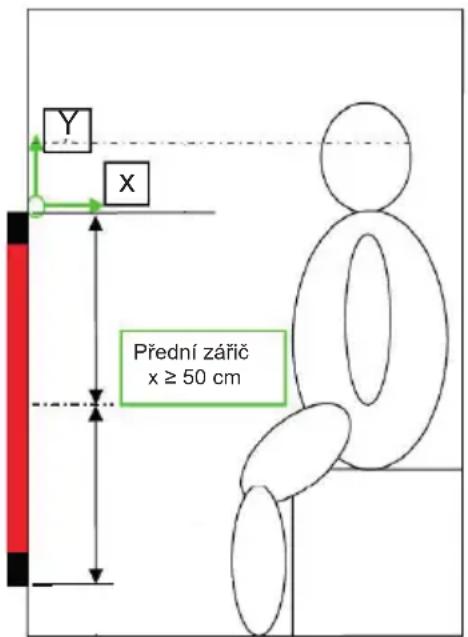

Y X Přední zářič x ≥ 50 cm

5. Montáž a připojení

VÝSTRAHA! Nebezpečí úrazu elektrickým proudem

- Montáž a připojení infračerveného zářiče provádějte pouze ve stavu bez napětí.

• Zářič se dodává s předem namontovanou zástrčkou. Montáž a zástrčkové přípojky smí provést uživatel.
• Je-li zářič s řídicí jednotkou připojen pevnou montáži, zástrčku odstraňte. Montáž svorkových připojení smí provádět pouze kvalifikovaný elektrikář nebo jiná srovnatelným způsobem kvalifikovaná osoba.

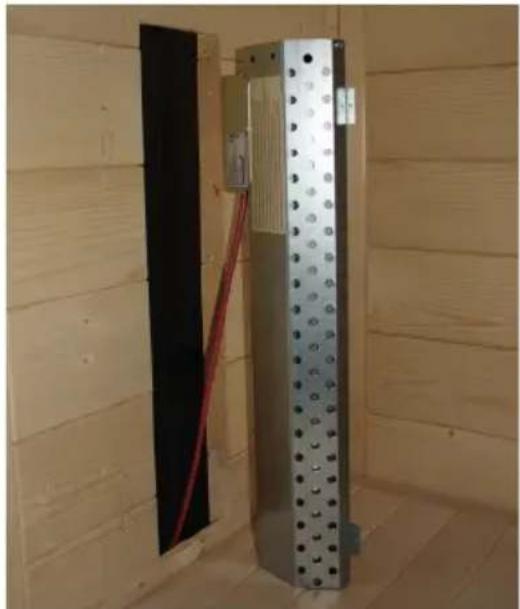

• Zadní strana záříče NESMÍ být zakryta, aby mohlo vznikající teplo unikat otvory.

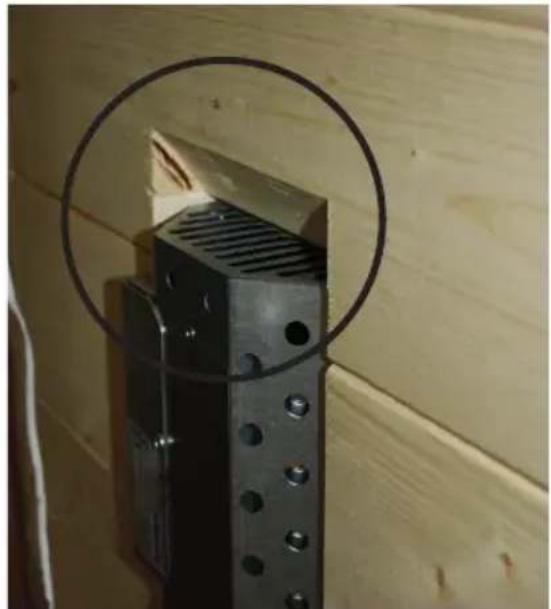

• Větrací štěrbiny nahoře a dole NESMÍ být nikdy zakryté (viz Obr. 1).

• Pro správnou funkci teplotní pojistky musí být při svislé montáži (například zářič na záda) připojovací krabice zářiče nahoře (viz Obr. 14).

• Dodržujte minimální bezpečnostní vzdálenosti od hořlavých materiálů (viz 5.1. Bezpečnostní vzdálenosti na straně 10).

Obr. 1: Ostrací Pědhiaypřipojovací ponechejte volné

5.1. Bezpečnostní vzdálenosti

Dodržujte uváděné minimální bezpečnostní vzdálenosti a Obr. 3.

Infračervený zářič 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

při svislé montáži: při vodorovné montáži:

B = 15 mm

B = 80 mm

F = 25 mm

F = 25 mm

Infračervený zářič 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

při vodorovné montáži:

B = 100 mm

F = 150 mm

Infračervený zářič 1300 W (DIR-1300-R / WIR-1300-R)

při vodorovné montáži:

B = 150 mm

F = 200 mm

Obr. 3: Bezpečnostní vzdálenosti infračerveného záříče

B 100 F0

5.2. Montážní výřez

Respektujte Obr. 1 a Obr. 4.

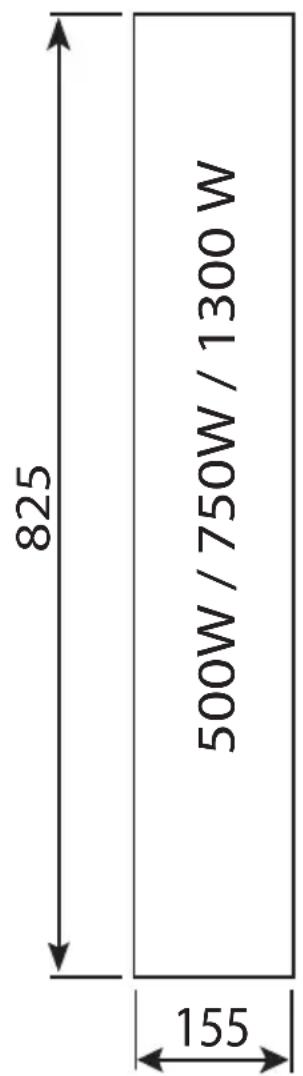

Obr. 4: Montážní výřezy infračerveného záříče Rozměry v mm

Dbejte, aby byla připojovací krabice zářiče na horní straně!

U infračervených zářičů s výkonem 1300 W je součástí dodávky páska na ochranu proti požáru. Tuto pásku nalepte před montází zářiče na vnější okraj výřezu (viz A v Obr. 5)

Obr. 5: Montáž infračerveného zářiče bez volitelného nerezového obložení a s ním

A B A B C

A Výřez ve stěně kabiny
B Infračervený zářič
C Nerezové obložení (volitelně)

6. Údržba a čištění

6.1. Čištění

POZOR!

Poškození přístroje

Zářič je chráněn proti stříkající vodě, ale přímý kontakt s vodou může přesto přístroj poškodit.

• Přístroj NIKDY neponořujte do vody.
• Přístroj nikdy nepolévejte vodou.

• Přístroj nečistěte za použití příliš vlhkých pomůcek.

• Vypnutí zářiče

• Zářič nechte vychladnout
• Sklo opatrně setřete navlhčenou utěrkou.

6.2. Údržba

Infračervený zářič je bezúdržbový.

7. Likvidace

• Obalové materiály zlikvidujte podle směrnic platných pro likvidaci.
• Stará zařízení obsahují recyklovatelné materiály, ale i škodlivé látky.
  Stará zařízení proto v žádném případě neodkládejte do odpadu, ale zlikvidujte je podle místních platných předpisů.

8. Technické údaje

Všeobecně všechny záříče

Skladovací podmínky: -25 °C až +70 °C

Okolní teplota: +10 °C až +140 °C

Sít'ové napětí: 230 V \~ 1N 50 Hz

Tepelná pojistka: 130 °C

Typ krytí: IPX2

Připojovací kabel: 3 m – 3 x1,5 mm² izolovaný se zástrčkou

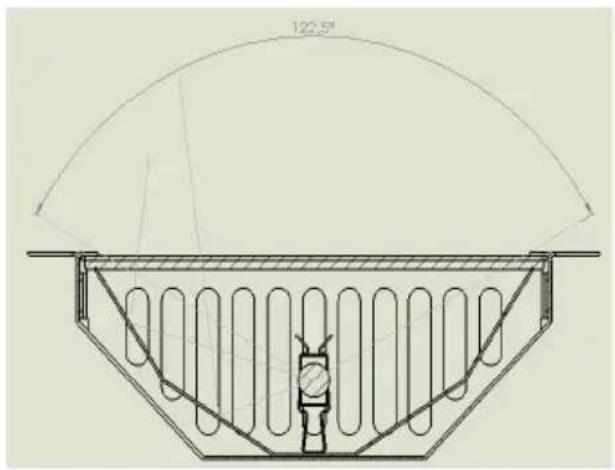

Úhel vyzařování: 122,5°

63 71 686 818 61 150 178

120.5°

DIR-350-R

Rozměry: L1 = 523 mm, L2 = 658 mm

Čelní sklo: Schott Nextrema tmavé (1-027-840)

Prvek zářiče: 350 W – Vitae (1-027-836)

DIR-500-R

Rozměry: L1 = 686 mm, L2 = 818 mm

Čelní sklo: Schott Nextrema tmavé (1-027-839)

Prvek záříče: 500 W – Vitae (1-027-837)

DIR-750-R

Rozměry: L1 = 686 mm, L2 = 818 mm

Čelní sklo: Schott Nextrema tmavé (1-027-839)

Prvek záříče: 750 W – Vitae (1-027-838)

DIR-1300-R

Rozměry: L1 = 686 mm, L2 = 818 mm

Čelní sklo: Schott Nextrema tmavé (1-027-839)

Prvek záříče: 1300 W – Vitae (1-027-835)

WIR-350-R

Rozměry: L1 = 523 mm, L2 = 658 mm

Čelní sklo: Schott Nextrema bílé (1-027-842)

Prvek záříče: 350 W – ECO plné spektrum (1-027-783)

WIR-500-R

Rozměry: L1 = 686 mm, L2 = 818 mm

Čelní sklo: Schott Nextrema bílé (1-027-841)

Prvek záříče: 500 W – ECO plné spektrum (1-027-786)

WIR-750-R

Rozměry: L1 = 686 mm, L2 = 818 mm

Čelní sklo: Schott Nextrema bílé (1-027-841)

Prvek záříče: 750 W – ECO plné spektrum (1-027-789)

WIR-1300-R

Rozměry: L1 = 686 mm, L2 = 818 mm

Čelní sklo: Schott Nextrema bílé (1-027-841)

Prvek zářiče: 1300 W – Vitae (1-027-835)

ECO-350-R

Rozměry: L1 = 523 mm, L2 = 658 mm

Čelní sklo: Sklokeramika tmavá (1-030-968)

Prvek záříče: 350 W – ECO plné spektrum (1-027-783)

ECO-500-R

Rozměry: L1 = 686 mm, L2 = 818 mm

Čelní sklo: Sklokeramika tmavá (1-030-969)

Prvek záříče: 500 W – ECO plné spektrum (1-027-786)

ECO-750-R

Rozměry: L1 = 686 mm, L2 = 818 mm

Čelní sklo: Sklokeramika tmavá (1-030-969)

Prvek záříče: 750 W – ECO plné spektrum (1-027-789)

ECO-350-G

Rozměry: L1 = 523 mm, L2 = 658 mm

Přední: Kovová mříž černá povrchová úprava (1-027-791)

Prvek záříče: 350 W – ECO plné spektrum (1-027-783)

ECO-500-G

Rozměry: L1 = 686 mm, L2 = 818 mm

Přední: Kovová mříž černá povrchová úprava (1-027-792)

Prvek záříče: 500 W – ECO plné spektrum (1-027-786)
