DIR750R - Radiador HARVIA - Manual de utilização gratuito

Marca	Harvia
Modelo	DIR750R
Tipo de produto	Radiador infravermelho de espectro completo
Potência	750 W
Tensão da rede	230 V ~ 1N 50 Hz
Índice de proteção	IPX2
Fusível térmico	130 °C
Cabo de ligação	3 m com conector (3 x 1,5 mm²)
Ângulo de radiação	122,5°
Distribuição da radiação	A : 24 %, B : 55 %, C : 21 %
Fachada envidraçada	Schott Nextrema escuro (ref. 1-027-839)
Elemento de aquecimento	Vitae 750 W (ref. 1-027-838)
Utilização	Radiador de parede ou teto
Distâncias de segurança (montagem horizontal)	B = 100 mm, F = 150 mm
Temperatura ambiente	+10 °C a +140 °C
Condições de armazenamento	-25 °C a +70 °C
Acessórios opcionais	Painel frontal inox, grade de proteção, encosto de madeira, etc.
Limpeza	Pano úmido após arrefecimento
Manutenção	Sem manutenção
Eliminação	Reciclagem de acordo com as diretrizes locais

Perguntas frequentes - DIR750R HARVIA

Qual é a função do limitador de temperatura de segurança?

O limitador de temperatura de segurança desliga automaticamente o radiador em caso de superaquecimento, garantindo uma segurança intrínseca.

Pode-se instalar o DIR750R no teto?

Sim, o modelo 750 W pode ser usado como radiador de teto. Respeite as distâncias de segurança: B = 100 mm, F = 150 mm.

Qual a distância mínima entre o radiador e materiais inflamáveis?

Para montagem horizontal, a distância mínima é de 100 mm nas laterais (B) e 150 mm na frente (F).

Como limpar o vidro do radiador?

Desligue e deixe o radiador esfriar, depois limpe com um pano úmido. Nunca despeje água diretamente no aparelho.

O radiador necessita de manutenção específica?

Não, o radiador infravermelho é sem manutenção. Uma limpeza ocasional do vidro é suficiente.

Quais são as referências das peças de reposição para o DIR750R?

A fachada envidraçada Schott Nextrema escuro tem a ref. 1-027-839 e o elemento de aquecimento Vitae 750 W a ref. 1-027-838.

Pode-se usar este radiador em um banho de vapor?

Não, a instalação em banhos de vapor não é permitida devido à umidade excessiva.

Qual é o índice de proteção do DIR750R?

O índice de proteção é IPX2. Com uma cobertura opcional, pode-se atingir IPX4 para saunas.

É necessário um controle especial para este radiador?

Sim, o radiador deve ser usado com um controle que limita a duração do aquecimento automaticamente.

As crianças podem usar o aparelho?

Crianças maiores de 8 anos podem usá-lo sob supervisão e após compreender os perigos. Crianças menores de 8 anos não devem se aproximar.

MANUAL DE UTILIZADOR DIR750R HARVIA

INSTRUÇÕES DE MONTAGEM E DE UTILIZAÇÃO Português

1. Sobre este manual 3

2. Indicações importantes sobre a sua segurança 4

2.1. Utilização prevista 4
2.2. Indicações de segurança 4

1. Descrição do produto 7

3.1. Volume de fornecimento 7
3.2. Funções do produto 7
3.3. Acessórios opcionais 7

1. Colocação correta 8

2. Montagem e ligação 9

5.1. Distâncias de segurança 10
5.2. Recorte de montagem 11
5.3. Montagem 12

1. Limpeza e manutenção 13

6.1. Limpeza 13
6.2. Manutenção 13

1. Eliminação 13

2. Dados técnicos 14

1. Sobre este manual

Leia atentamente o manual de montagem e guarde-o nas proximidades do radiador de infravermelhos. Desta forma, pode ler as informações sobre a sua segurança e a utilização a qualquer momento.

Este manual de montagem e operação também está disponível na área de transferências do nosso website em www.sentiotec.com/downloads.

Símbolos nas advertências

Nestas instruções de montagem, as atividades que comportam riscos são precedidas de uma advertência. É imperativo que respeite estas advertências. Desta forma, evita danos materiais e ferimentos que, no pior dos casos, podem ser fatais.

Nas advertências são utilizadas palavras de sinalização que têm os significados seguintes:

PERIGO!

A inobservância desta advertência resulta em ferimentos graves ou morte.

AVISO!

A inobservância desta advertência pode resultar em ferimentos graves ou morte.

CUIDADO!

A inobservância desta advertência pode resultar em ferimentos ligeiros.

ATENÇÃO!

Esta palavra de sinalização alerta-o para danos materiais.

Outros símbolos

Este símbolo identifica dicas e indicações úteis.

Não tapar! Ler o manual de operação

2. Indicações importantes sobre a sua segurança

O radiador de infravermelhos foi construído de acordo com as regras reconhecidas no domínio da segurança. No entanto, podem surgir situações de perigo durante a utilização. Por conseguinte, respeite as indicações de segurança e as advertências específicas dos vários capítulos.

2.1. Utilização prevista

O radiador de infravermelhos destina-se a aquecer o corpo humano e/ou a aquecer uma cabina de infravermelhos.

O radiador de infravermelhos só pode ser operado em conjunto com um comando com limitação automática do tempo de aquecimento.

Qualquer utilização que não corresponda à utilização prevista é considerada incorreta. Uma utilização incorreta pode levar a danos no produto, a ferimentos graves ou mesmo à morte.

2.2. Indicações de segurança

• A montagem das ligações de aperto só pode ser executada por um eletricista ou por uma pessoa com formação equivalente.
• A montagem das fichas pode ser realizada pelo utilizador.

- Os trabalhos de montagem e de ligação do radiador de infra-vermelhos só podem ser realizados no estado isento de tensão.

- Respeite também as regulamentações locais no local de instalação. As disposições da norma EN 60335-2-53 (VDE 0700 parte 53) devem ser respeitadas.

• Preste atenção para que o radiador de infravermelhos não seja sujeito a qualquer solicitação mecânica dado que isso causa a quebra. Radiadores que tenham a parte dianteira de vidro ou um elemento partido já não podem ser utilizados. O vidro ou o elemento deve ser substituído (número de artigo, consulte 8. Dados técnicos na página 14)
• Ao posicionar e ao montar o radiador de infravermelhos, devem ser cumpridas as distâncias de segurança mínimas (consulte 5.1. Distâncias de segurança na página 10)
• O radiador cumpre os requisitos de acordo com o IPX2. Para a montagem protegida contra salpicos de água, de acordo com o IPX4, é necessário tapar a borda do radiador de infravermelhos (p. ex.: painel em aço inoxidável, consulte 3.3. Acessórios opcionais na página 7)
• A montagem do radiador num banho turco não é permitida.
• Para sua própria segurança, em caso de problemas que não sejam abordados de forma suficientemente detalhada no manual de operação, contacte os seus fornecedores.

- Antes de ligar o comando de infravermelhos, assegure-se de que não existem quaisquer objetos inflamáveis sobre ou à frente do radiador de infravermelhos.

- Nunca toque no vidro do radiador de infravermelhos durante a operação. O vidro do radiador de infravermelhos fica muito quente. Dependendo da função do utilizador, a montagem de uma proteção contra o toque é eventualmente necessária (p. ex.: encosto de madeira, grelha de proteção, consulte 3.3. Acessórios opcionais na página 7).

- O aparelho não pode ser utilizado por crianças com menos de 8 anos de idade.

- O aparelho pode ser utilizado por crianças com mais de 8 anos de idade, por pessoas com capacidades físicas, sensoriais ou mentais reduzidas e por pessoas com falta de experiência e conhecimentos, nas seguintes condições:

– se forem supervisionadas.

- Se aprenderem como se utiliza o aparelho de uma forma segura e compreenderem os potenciais riscos.

- As crianças não devem brincar com o aparelho.

- As crianças com menos de 14 anos de idade só podem limpar o aparelho se forem supervisionadas.

- Se pertencer ao grupo de pessoas com limitada sensibilidade ao calor ou se estiver sob o efeito de álcool, medicamentos ou drogas, por motivos de saúde, não se exponha à radiação de infravermelhos.

- Se, após uma exposição regular à radiação de infravermelhos, ficar com um eritema duradouro (vermelhidão permanente da pele durante mais de um dia) ou alterações de cor reticulares, não se volte a expor à radiação e consulte um médico para saber como impedir o surgimento de um eritema.

- Não se recomenda a utilização de radiação de infravermelhos nas 24 horas posteriores a uma radiação UV de uma fonte artificial ou após uma exposição ao sol.

- As pessoas sujeitas a um risco de aquecimento excessivo como, por exemplo, quem sofre de doenças cardiovasculares devem, em caso de dúvida, devem consultar um médico antes de usarem uma cabina de infravermelhos.

- Para sua própria segurança, em caso de problemas que não sejam abordados de forma suficientemente detalhada no manual de operação, contacte os seus fornecedores.

3. Descrição do produto

3.1. Volume de fornecimento

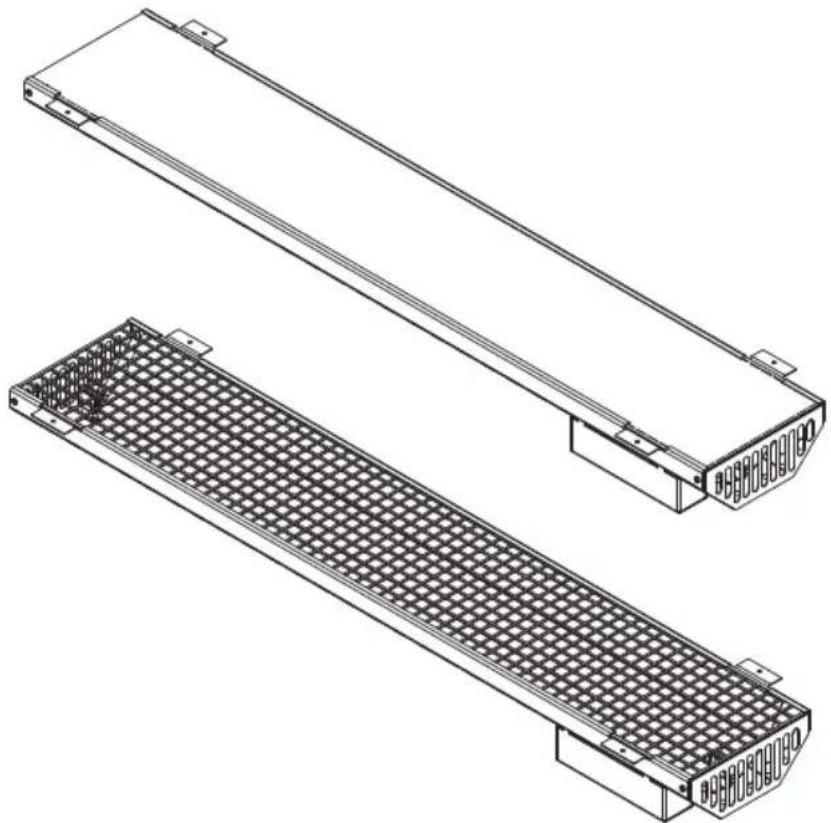

• Radiador de infravermelhos com cabo de ligação de 3 m e ficha
• Manual de montagem

3.2. Funções do produto

O radiador de infravermelhos tem as seguintes funções:

• Montagem como radiador traseiro, frontal ou de teto
• Com proteção própria através de um limitador de temperatura de segurança
• Regulável continuamente
• Os modelos com cobertura de vidro oferecem, no estado montado e em combinação com o painel frontal ou um encosto de madeira, o grau de proteção IPX4 (adequado para saunas)

- VITAE Radiador de espectro completo Nextrema escuro Intensidade do radiador: A 24%, B 55%, C 21%

- Nextrema Radiador de espectro completo branco Intensidade do radiador: A 9%, B 57%, C 34%

- Radiador de espectro completo ECO com vidro Intensidade do radiador: A 24%, B 55%, C 21%

- Radiador de espectro completo ECO com grelha Intensidade do radiador: A 14%, B 40%, C 46%

3.3. Acessórios opcionais

• Painel frontal em aço inoxidável escovado (350W/1-027-948, 500/750/1300W/1-027-779)
• Painel frontal em aço inoxidável, pintado a preto (350W/1-027-905, 500/750/1300W/1-027-157)
• Grelha de proteção (350/1-027-791, 500W/1-027-792)
• Encosto ergonómico (350/500W/514-L/A/D)

• Encosto ergonómico VitaMy (350W/1-039-182)

• Encosto em madeira Linde (350W/1-028-578, 500/750W/1-032-185)

• Encosto em madeira Prestige (350W/1-032-186, 500/750W/1-032-213)
• Distribuidor de infravermelhos (IR-1P2, IR-1P3, IR-1P5)
• Cabo para distribuidor (IR-1P2, IR-1P3, IR-1P5)
• Cabo de ligação para distribuidor (IR-IS-A03, IR-IS-A10, IR-IS-A25)

4. Colocação correta

Utilização como:

• Radiador traseiro: 350 W, 500 W
• Radiador frontal: 350 W, 500 W, 750 W
- Radiador de teto: 750 W, 1300 W

De acordo com a norma EN 60335-2-53, numa cabina de infravermelhos, a intensidade de radiação calculada num retículo de 20 cm x 20 cm na área do peito e das costas de uma pessoa não pode exceder o valor de 1000 W por m² (note-se que este valor-limite se refere ao sobreaquecimento).

Para garantir que este valor-limite não é excedido, um radiador usado como radiador traseiro só pode ter 350 W ou 500 W. Ao colocar o radiador traseiro, deve também prestar-se atenção para que a distância entre a traseira e o radiador não seja inferior a 4 cm.

Um radiador usado como radiador frontal só pode ter 350 W, 500 W ou 750 W. Deve garantir-se que a distância mínima entre a parte superior do corpo e o radiador frontal não é inferior a 50 cm (na imagem “x”).

Para cumprir os valores-limite ICNIRP relativos ao valor-limite de longa duração de 100 W/m2 do „olho de infravermelhos“, os radiadores têm de ser deslocados para baixo (na imagem „Y“).

Poderá encontrar informações detalhadas no parecer LE-G18/3 e LE-G31/18 da Seibersdorf Laboratories.

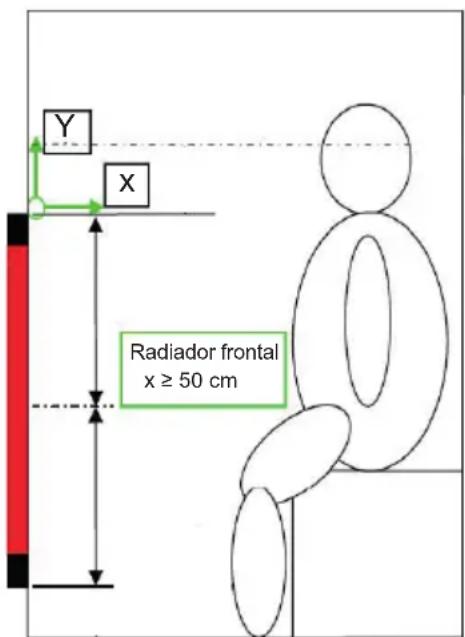

Y X Radiador frontal x ≥ 50 cm

5. Montagem e ligação

AVISO!

Perigo de choque elétrico

- Os trabalhos de montagem e de ligação no radiador de infravermelhos só podem ser realizados se este estiver isento de tensão.

- O radiador é fornecido com a ficha pré-montada. A montagem da ficha pode também ser realizada pelo utilizador.

• Se, num comando, o radiador for ligado através de uma montagem fixa, remova a ficha. A montagem da ligação de aperto só pode ser executada por um eletricista ou por uma pessoa com formação equivalente.
• A parte traseira do radiador NÃO pode ser tapada para que o calor possa ser dissipado pelas aberturas.
• As aberturas de ventilação em cima e em baixo NÃO devem ser tapadas (consulte Fig. 1)
• Para um funcionamento correto da proteção térmica em caso de montagem vertical (p. ex., radiador traseiro), a caixa de ligação do radiador deve estar em cima (consulte Fig. 14).
• Respeite as distâncias mínimas de segurança em relação a materiais facilmente inflamáveis (consulte 5.1. Distâncias de segurança na página 10).

Fig. 1: Fig.2a Pasciada abertura de ventilação

5.1. Distâncias de segurança

Respeite as distâncias de segurança mínimas indicadas e a Fig. 3.

Radiador de infravermelhos de 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

Na montagem vertical: Na montagem horizontal:

B = 15 mm

B = 80 mm

F = 25 mm

F = 25 mm

Radiador de infravermelhos de 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

Na montagem horizontal:

B = 100 mm

F = 150 mm

Radiador de infravermelhos de 1300 W (DIR-1300-R / WIR-1300-R)

Na montagem horizontal:

B = 150 mm

F = 200 mm

Fig. 3: Distâncias de segurança do radiador de infravermelhos

B 100 F0

5.2. Recorte de montagem

Observe a Fig. 1 e Fig. 4.

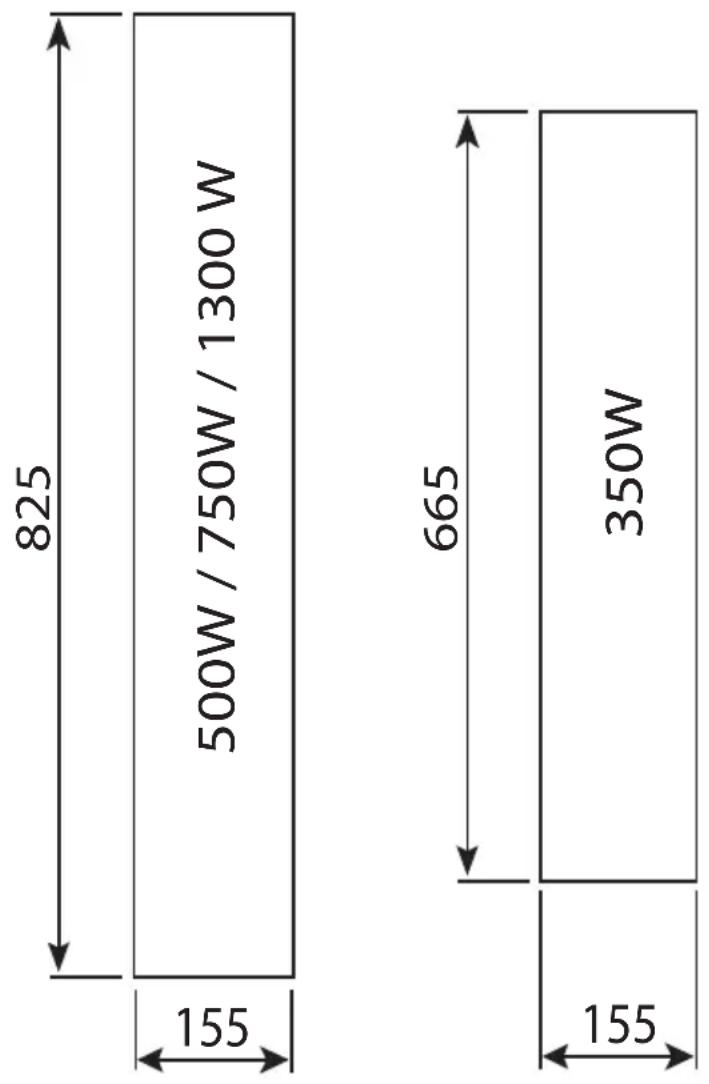

Fig. 4: Recortes de montagem do radiador de infravermelhos Dimensões em mm

5.3. Montagem

Observe a Fig. 2 e Fig. 5.

CUIDADO!

Certifique-se de que a caixa de ligação do radiador fica na parte superior!

Nos radiadores de infravermelhos com 1300 W, o âmbito de fornecimento inclui uma fita de proteção contra o fogo. Antes da montagem do radiador, cole-a no bordo exterior do recorte (consulte A na Fig. 5)

Fig. 5: Montagem do radiador de infravermelhos sem e com painel em aço inoxidável opcional

A B A B C

A Recorte da parede da cabina
B Radiador de infravermelhos
C Painel em aço inoxidável (opcional)

6. Limpeza e manutenção

6.1. Limpeza

ATENÇÃO!

Danos no aparelho

O radiador está protegido contra salpicos de água, no entanto, o contacto direto com a água pode danificar o aparelho.

• NUNCA mergulhe o aparelho em água.
• Não deite água no aparelho.

• A limpeza do aparelho não deve ser demasiado húmida.

• Desligue o radiador

• Deixe o radiador arrefecer
• Limpe cuidadosamente o vidro com um pano húmido.

6.2. Manutenção

O radiador de infravermelhos não requer qualquer manutenção.

7. Eliminação

• Elimine os materiais da embalagem de acordo com as diretivas de eliminação em vigor.
• Os aparelhos usados contêm materiais reutilizáveis, mas também substâncias perigosas. Por isso, não deite, sob circunstância alguma, o seu aparelho usado no lixo residual. Elimine-o, sim, de acordo com as disposições válidas localmente.

8. Dados técnicos

Informações gerais para todos os radiadores

Condição de armazenamento: -25 °C até +70 °C

Temperatura ambiente: +10 °C até +140 °C

Tensão de rede: 230 V \~ 1N 50 Hz

Proteção térmica: 130 °C

Tipo de proteção: IPX2

Cabo de ligação: 3 m - 3 x1,5 mm² isolado com ficha

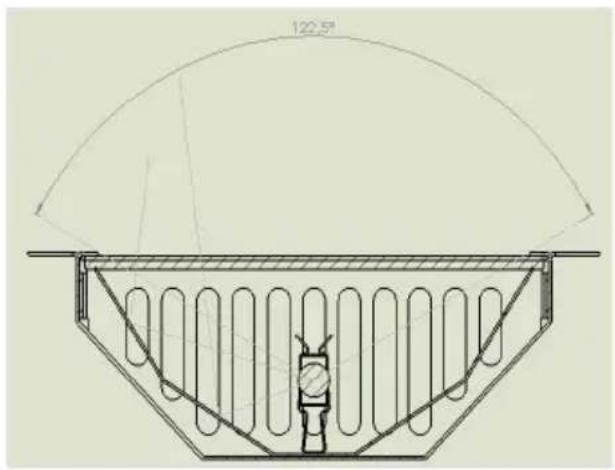

Ângulo de irradiação: 122,5°

63 71 686 818 61 150 178

120.5°

DIR-350-R

Dimensão: L1 = 523 mm, L2 = 658 mm

Dimensão: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema escuro (1-027-839)

Elemento do radiador: 500 W - Vitae (1-027-837)

DIR-750-R

Dimensão: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema escuro (1-027-839)

Elemento do radiador: 750 W - Vitae (1-027-838)

DIR-1300-R

Dimensão: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema escuro (1-027-839)

Elemento do radiador: 1300 W - Vitae (1-027-835)

WIR-350-R

Dimensão: L1 = 523 mm, L2 = 658 mm

Vidro frontal: Schott Nextrema branco (1-027-842)

Dimensão: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema branco (1-027-841)

Dimensão: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema branco (1-027-841)

Dimensão: L1 = 686 mm, L2 = 818 mm

Vidro frontal: Schott Nextrema branco (1-027-841)

Elemento do radiador: 1300 W - Vitae (1-027-835)

ECO-350-R

Dimensão: L1 = 523 mm, L2 = 658 mm

Vidro frontal: vidro cerâmica escuro (1-030-968)

Dimensão: L1 = 686 mm, L2 = 818 mm

Vidro frontal: vidro cerâmica escuro (1-030-969)

Dimensão: L1 = 686 mm, L2 = 818 mm

Vidro frontal: vidro cerâmica escuro (1-030-969)

Dimensão: L1 = 523 mm, L2 = 658 mm

Frente: grelha metálica preta flocada (1-027-791)

Dimensão: L1 = 686 mm, L2 = 818 mm

Frente: grelha metálica preta flocada (1-027-792)
