DIR750R - Patteri HARVIA - Ilmainen käyttöohje ja opas

Merkki	Harvia
Malli	DIR750R
Tuotetyyppi	Täyden spektrin infrapunalämmitin
Teho	750 W
Verkkojännite	230 V ~ 1N 50 Hz
Suojausluokka	IPX2
Lämpösulake	130 °C
Liitäntäkaapeli	3 m liittimellä (3 x 1,5 mm²)
Säteilykulma	122,5°
Säteilyn jakautuminen	A: 24 %, B: 55 %, C: 21 %
Lasinen etupaneeli	Schott Nextrema tumma (viite 1-027-839)
Lämmityselementti	Vitae 750 W (viite 1-027-838)
Käyttö	Seinä- tai kattolämmitin
Turvaetäisyydet (vaakasuora asennus)	B = 100 mm, F = 150 mm
Ympäristön lämpötila	+10 °C - +140 °C
Säilytysolosuhteet	-25 °C - +70 °C
Valinnaiset lisävarusteet	Ruostumaton teräs etupaneeli, suojaritilä, puinen selkänoja jne.
Puhdistus	Kostea liina jäähdytyksen jälkeen
Huolto	Huoltovapaa
Hävittäminen	Kierrätys paikallisten määräysten mukaisesti

Usein kysytyt kysymykset - DIR750R HARVIA

Mikä on turvallisuuden lämpörajoittimen tehtävä?

Turvallisuuden lämpörajoitin katkaisee lämmittimen automaattisesti ylikuumenemisen sattuessa, varmistaen luontaisen turvallisuuden.

Voidaanko DIR750R asentaa kattoon?

Kyllä, 750 W malli voidaan käyttää kattolämmittimenä. Noudata turvaetäisyyksiä: B = 100 mm, F = 150 mm.

Mikä on vähimmäisetäisyys lämmittimen ja syttyvien materiaalien välillä?

Vaakasuorassa asennuksessa vähimmäisetäisyys on 100 mm sivuilla (B) ja 150 mm edessä (F).

Miten lämmittimen lasi puhdistetaan?

Sammuta lämmitin ja anna sen jäähtyä, puhdista sitten kostealla liinalla. Älä koskaan kaada vettä suoraan laitteeseen.

Tarvitseeko lämmitin erityistä huoltoa?

Ei, infrapunalämmitin on huoltovapaa. Lasin satunnainen puhdistus riittää.

Mitkä ovat DIR750R:n varaosien viitenumerot?

Tumman Schott Nextrema -lasipaneelin viite on 1-027-839 ja Vitae 750 W -lämmityselementin viite on 1-027-838.

Voidaanko tätä lämmitintä käyttää höyrysaunassa?

Ei, asennus höyrysaunoihin ei ole sallittu liiallisen kosteuden vuoksi.

Mikä on DIR750R:n suojausluokka?

Suojausluokka on IPX2. Valinnaisella suojuksella voidaan saavuttaa IPX4 saunoissa.

Tarvitaanko tälle lämmittimelle erityinen ohjaus?

Kyllä, lämmitintä on käytettävä ohjaimella, joka rajoittaa lämmitysajan automaattisesti.

Voivatko lapset käyttää laitetta?

Yli 8-vuotiaat lapset voivat käyttää sitä valvonnassa ja ymmärrettyään vaarat. Alle 8-vuotiaat eivät saa lähestyä sitä.

KÄYTTÖOHJE DIR750R HARVIA

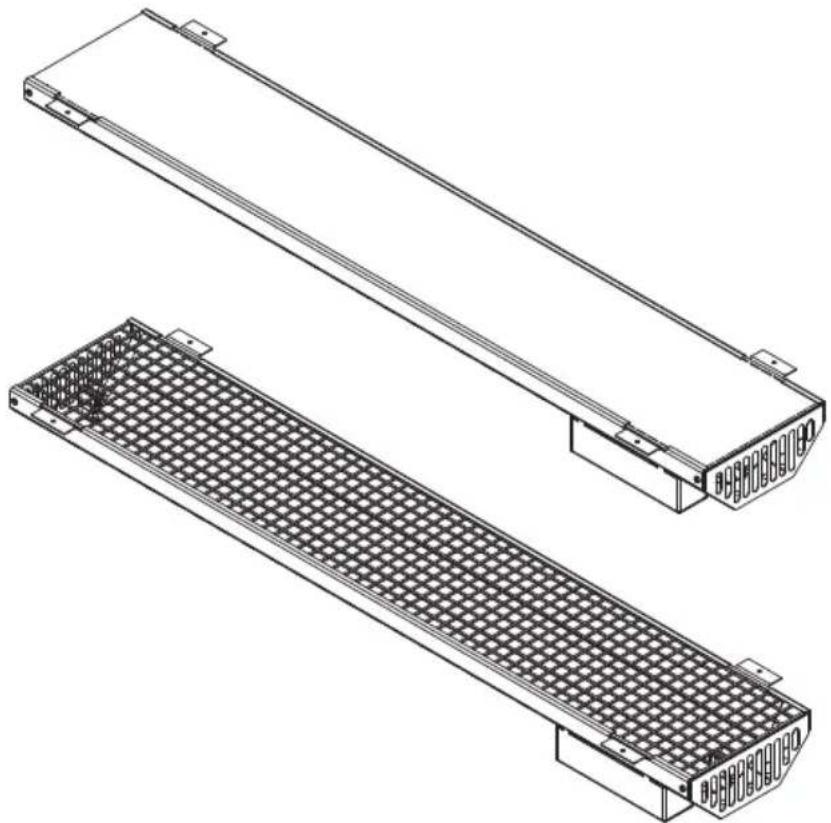

Täysspektrisäteilijä

VITAE 350 / 500 / 750 / 1300 ECO 350 / 500 / 750

ASENNUS- JA KÄYTTÖOHJEET Suomi

1. Sananen näistä ohjeista 3

2. Tärkeitä ohjeita turvallisuutesi varmistamiseksi 4

2.1. Käyttötarkoitus 4
2.2. Turvaohjeita 4

1. Tuotekuvaus 7

3.1. Toimituskokonaisuus 7
3.2. Tuotteen toiminnot 7
3.3. Valinnaiset lisätarvikkeet 7

1. Oikea sijoittaminen 8

2. Asennus ja liitäntä 9

5.1. Suojaetäisyydet 10
5.2. Asennusaukko 11
5.3. Asennus 12

1. Puhdistus ja huolto 13

6.1. Puhdistus 13
6.2. Huolto 13

1. Hävittäminen 13

2. Tekniset tiedot 14

1. Sananen näistä ohjeista

Lue nämä asennusohjeet huolellisesti ja säilytä niitä infrapunasäteilijän lähellä. Näin turvallisuutta ja käyttöä koskevat tiedot ovat aina saatavillasi.

Asennus- ja käyttöohjeet saat myös Internet-sivujemme materiaalinla-tausosiosta osoitteesta www.sentiotec.com/downloads.

Symbolit ja varoitukset

Näissä asennusohjeissa annetaan varoitus ennen toimia, jotka muodostavat vaaratekijän. Näitä varoituksia on ehdottomasti noudatettava. Näin vältät esine-vahingot ja loukkaantumiset, jotka pahimmassa tapauksessa voivat aiheuttaa jopa kuoleman.

Varoituksissa käytetään huomiosanoja, joiden merkitys on seuraava:

VAARA!

Jos et noudata tätä varoitusta, seurauksena on kuolema tai vakava loukkaantuminen.

VAROITUS!

Jos et noudata tätä varoitusta, seurauksena voi olla kuolema tai vakava loukkaantuminen.

VARO!

Jos et noudata tätä varoitusta, seurauksena voi olla lievä loukkaantuminen.

HUOMIO!

Tällä huomiosanalla varoitetaan esinevahingoista.

Muut symbolit

Tällä symbolilla merkitään vinkit ja hyödylliset ohjeet.

Ei saa peittää! Lue käyttöohje

FI

2. Tärkeitä ohjeita turvallisuutesi varmistamiseksi

Infrapunasäteilijä on valmistettu hyväksyttyjen turvallisuusteknisten ohjeiden mukaan. Käytön yhteydessä voi silti ilmetä vaaroja. Nou-data siksi seuraavia turvaohjeita ja yksittäisissä luvuissa annettuja erityisiä varoituksia.

2.1. Käyttötarkoitus

Infrapunasäteilijää käytetään ihmiskehon ja/tai infrapunasaunan lämmittämiseen.

Infrapunasäteilijää saa käyttää ainoastaan sellaisen ohjaimen yhteydessä, joka on varustettu automaattisella lämmitysajan rajoitustoiminnolla.

Muunlaisen käytön katsotaan poikkeavan tuotteen käyttötarkoituksesta. Tuotteen käyttötarkoituksesta poikkeava käyttö voi johtaa tuotteen vaurioitumiseen, vakaviin vammoihin tai kuolemaan.

2.2. Turvaohjeita

• Vain sähköalan ammattilainen tai vastaavan pätevyyden omaava henkilö saa suorittaa puristusliitosten asennuksen.
• Käyttäjä saa itse suorittaa pistokeliitosten asennuksen.

- Infrapunasäteilijän asennus- ja liitäntätyöt saa tehdä vain jännitteettömässä tilassa.

- Noudata myös sijoituspaikan paikallisia määräyksiä. Standardin EN 60335-2-53 (VDE 0700 Teil 53 (Saksa)) ohjeita tulee nou-dattaa.

• Huolehdi siitä, että infrapunasäteilijä ei altistu mekaaniselle kuormitukselle. Muutoin säteilijä voi rikkoutua. Säteilijää, jonka lasinen etupuoli tai säteilijäelementti ovat rikkoutuneet, ei saa enää käyttää. Lasi tai säteilijäelementti täytyy vaihtaa (tuotenumerot, katso 8. Tekniset tiedot sivulla 14)
• Infrapunasäteilijän sijoittamisessa ja asennuksessa täytyy nou-dattaa vähimmäisturvaetäisyyksiä (katso 5.1. Suojaetäisyydet sivulla 10)
• Säteilijä täyttää IPX2-luokan vaatimukset. IPX4-luokan mukaista roiskevesisuojattua asennusta varten infrapunasäteilijän reuna on peitettävä (esim.: jaloteräspaneelilla, katso 3.3. Valinnaiset lisätarvikkeet sivulla 7)
• Säteilijän asentaminen höyrysaunaan ei ole sallittua.
• Käänny oman turvallisuutesi vuoksi toimittajasi puoleen sellai-sissa ongelmissa, joita ei käsitellä käyttöohjeessa kyllin tarkasti.
• Varmista ennen infrapunasäteilijän kytkemistä päälle, että infrapunasäteilijän päällä tai edessä ei riipu tulenarkoja esineitä.
• Älä kosketa infrapunasäteilijän lasia milloinkaan käytön aikana. Infrapunasäteilijän lasi kuumenee erittäin kuumaksi. Käyttäjätoiminnosta riippuen voi olla tarpeen asentaa kosketussuoja (esim.: puukaide, suojaritilä, katso 3.3. Valinnaiset lisätarvikkeet sivulla 7).
• Alle 8-vuotiaat lapset eivät saa käyttää laitetta.

- Yli 8-vuotiaat lapset, fyysisiltä, sensorisilta tai henkisiltä kyvyiltään rajoittuneet henkilöt sekä henkilöt, joiden kokemus ja tiedot ovat puutteellisia, saavat käyttää laitetta seuraavin ehdoin:

– jos he ovat valvonnan alaisia.

– jos heille on näytetty turvallinen käyttö ja he ymmärtävät vaarat, joita voi syntyä.

- Lapset eivät saa leikkiä laitteella.

- Alle 14-vuotiaat lapset saavat puhdistaa laitteen vain valvonnan alaisina.

- Vältä terveyssyistä altistamasta itseäsi infrapunasäteilylle, jos kärsit lämpöaistimuksen heikentymisestä tai olet alkoholin, lääkkeiden tai huumausaineiden vaikutuksen alaisena.

- Jos säännöllisestä infrapunasäteilytyksestä seuraa eryteema (yli päivän kestävä pysyvä ihon punoitus) tai verkkomaisia vä- rimuutoksia, säteilytystä ei tulisi toistaa. Tämän sijaan on syytä hakeutua lääkäriin eryteema ab igne -oireyhtymän ehkäisemiseksi.

- On suositeltavaa, että infrapunasäteilytystä ei käytetä 24 tunnin kuluessa keinotekoisen UV-säteilytyksen tai auringonoton jälkeen.

- Kehon ylikuumenemisen vaaralle alttiiden henkilöiden (esimerkiksi sydän- ja verisuonisairauksista kärsivien henkilöiden) tulisi kääntyä epäselvissä tapauksissa lääkärin puoleen ennen infrapunasaunan käyttöä.

- Käänny oman turvallisuutesi vuoksi toimittajasi puoleen sellaisissa ongelmissa, joita ei käsitellä käyttöohjeessa kyllin tarkasti.

3. Tuotekuvaus

3.1. Toimituskokonaisuus

• IR-säteilijä ml. 3 m:n liitäntäjohto ja pistoke
• Asennusohje

3.2. Tuotteen toiminnot

Infrapunasäteilijässä on seuraavat toiminnot:

• Asennus taka-, etu- tai kattosäteilijäksi
• Luonnostaan vaaraton lämpötilan turvarajoittimen ansiosta
• Portaattomasti himmennettävä

- Lasikannella varustetut mallit täyttävät etupaneelilla tai puukaiteen varustettuina kotelointiluokan IPX4 vaatimukset (sopivat saunoihin)

- VITAE-täysspektrisäteilijä - Nextrema tumma Säteilyintensiteetti: A 24%, B 55%, C 21%

- Nextrema-täysspektrisäteilijä - valkoinen Säteilyintensiteetti: A 9%, B 57%, C 34%

- ECO täysspektrisäteilijä - lasi Säteilyintensiteetti: A 24%, B 55%, C 21%

- ECO täysspektrisäteilijä - ritilä Säteilyintensiteetti: A 14%, B 40%, C 46 %

3.3. Valinnaiset lisätarvikkeet

• Etupaneeli, harjattu jaloteräs (350W/1-027-948, 500/750/1300W/1-027-779)
• Etupaneeli, mustaksi maalattu jaloteräs (350W/1-027-905, 500/750/1300W/1-027-157)
• Suojaritilä (350/1-027-791, 500W/1-027-792)
• Ergonominen selkänoja (350/500W/514-L/A/D)

• Ergonominen VitaMy-selkänoja (350W/1-039-182)

• Puukaide, lehmus (350W/1-028-578, 500/750W/1-032-185)

• Prestige-puukaide (350W/1-032-186, 500/750W/1-032-213)
  • Infrapunajakaja (IR-1P2, IR-1P3, IR-1P5)
• Jakajan johto (IR-1P2, IR-1P3, IR-1P5)
• Jakajan liitäntäjohto (IR-IS-A03, IR-IS-A10, IR-IS-A25)

4. Oikea sijoittaminen

Käytettävissä:

• Takasäteilijä: 350 W, 500 W
- Etusäteilijä: 350 W, 500 W, 750 W
• Kattosäteilijä: 750 W, 1300 W

Standardin EN 60335-2-53 mukaan infrapunasaunan 20 x 20 cm:n lohkosta mitattu keskimääräinen säteilyvoimakkuus ei saa ylittää henkilön rinnan ja selän alueella arvoa 1000 W m-2 (huomaa: tämä raja-arvo liittyy liiallisen lämpökuormituksen välttämiseen).

Jotta tämä raja-arvo ei ylity, takasäteilijänä saa käyttää vain 350 W:n tai 500 W:n säteilijää. Lisäksi takasäteilijää sijoitettaessa on huolehdittava siitä, että selän etäisyys säteilijästä on aina vähintään 4 cm.

Etusäteilijänä saa käyttää vain 350 W:n, 500 W:n tai 750 W:n säteilijää. Tällöin on huolehdittava siitä, että ylävartalon ja etusäteilijän etäisyys on aina vähintään 50 cm (kuvassa "x").

Jotta ICNIRP-raja-arvot alitetaan pitkäaikaisen 100 W/m2 -raja-arvon „Infrapuna silmä“ suhteen, säteilijät täytyy suunnata alaspäin (im Bild „Y“).

Yksityiskohtaiset tiedot on ilmoitettu Seibersdorf Laboratoriesin tarkastuskertomuksissa LE-G18/3 ja LE-G31/18.

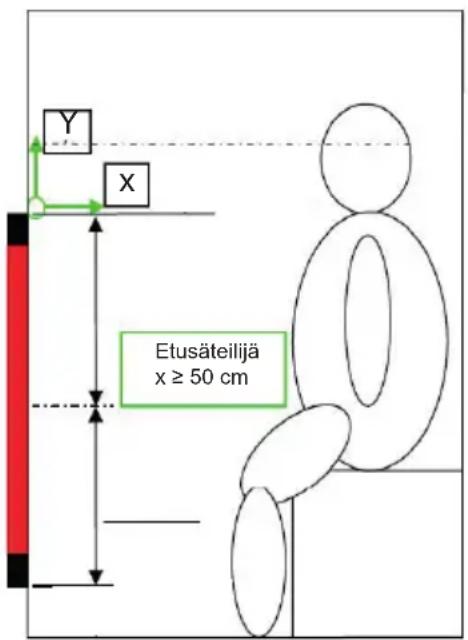

Y X Etusäteilijä x ≥ 50 cm

5. Asennus ja liitäntä

VAROITUS! Sähköiskuvaara

- Tee infrapunasäteilijään liittyviä asennus- ja liitäntätöitä ainoastaan laitteen ollessa jännitteetön.

• Säteilijä toimitetaan pistoke valmiiksi asennettuna. Myös käyttäjä itse saa suorittaa pistokeliitäntöjen asennuksen.
• Poista pistoke, jos säteilijä asennetaan kiinteästi ohjaimeen. Vain sähköalan ammattilainen tai vastaavan pätevyyden omaava henkilö saa suorittaa puristusliitoksen asennuksen.
• Säteilijän taustapuolta EI saa peittää, jotta syntyvä lämpö pääsee poistumaan aukkojen kautta.
• Ylä- ja alapuolella olevia tuuletusrakoja El saa peittää (katso Kuva 1)
• Jotta lämpövaroke toimisi oikein, säteilijän liitäntärasian täytyy olla pystyasennuksessa (esim. takasäteilijä) ylhäällä (katso Kuva 14).
• Noudata minimiturvaetäisyyksiä helposti syttyviin materiaaleihin (katso 5.1. Suojaetäisyydet sivulla 10).

Kuva 1: Kuva 2: Liitäntärasian paikka Tuuletusraot vapaina

5.1. Suojaetäisyydet

Noudata ilmoitettuja minimiturvaetäisyyksiä ja kuvaa Kuva 3.

Infrapunasäteilijä 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

pystyasennuksessa:

vaaka-asennuksessa:

B = 15 mm

B = 80 mm

F = 25 mm

F = 25 mm

Infrapunasäteilijä 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

vaaka-asennuksessa:

B = 100 mm

F = 150 mm

Infrapunasäteilijä 1300 W (DIR-1300-R / WIR-1300-R)

vaaka-asennuksessa:

B = 150 mm

F = 200 mm

Kuva 3: Infrapunasäteilijän turvaetäisyydet

B 100 F0

5.2. Asennusaukko

Noudata kuvia Kuva 1 ja Kuva 4.

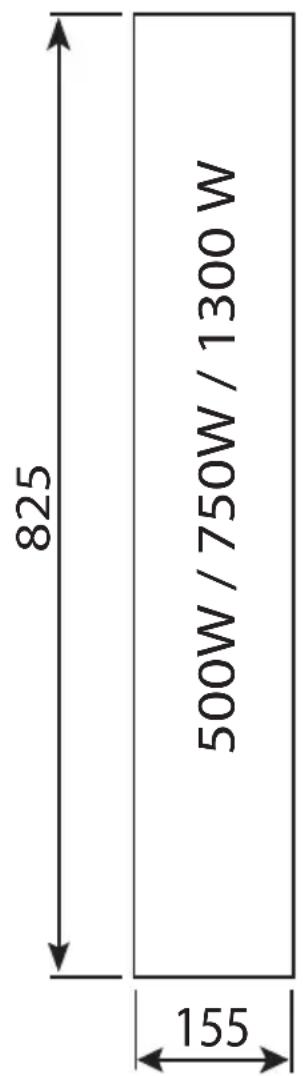

Kuva 4: Infrapunasäteilijän asennusaukot Mittayksikkö mm

Noudata kuvia Kuva 2 ja Kuva 5.

VARO!

Huolehdi siitä, että säteilijän liitäntärasia on yläpuolella!

1300 W:n infrapunasäteilijöiden toimituskokonaisuuteen kuuluu palosuojanauha. Liimaa se ennen säteilijän asentamista aukon ulkoreunaan (katso A kuvassa Kuva 5)

Kuva 5: Infrapunasäteilijän asennus ilman valinnaista jaloteräspaneelia ja jaloteräspaneelilla varustettuna

A B A B C

A Aukko saunan seinässä
B Infrapunasäteilijä
C Jaloteräspaneeli (valinnainen)

6. Puhdistus ja huolto

6.1. Puhdistus

HUOMIO!

Laitteen vauriot

Vaikka infrapunasäteilijä on roiskevesisuojattu, se voi silti vaurioitua joutuessaan suoraan kosketukseen veden kanssa.

• ÄLÄ KOSKAAN upota laitetta veteen.
• Älä kaada laitteen päälle vettä.

• Älä puhdista laitetta liian kostealla liinalla.

• Kytke säteilijä pois päältä

• Anna säteilijän jäähtyä
• Pyyhi lasi varovasti kostealla liinalla.

6.2. Huolto

Infrapunasäteilijää ei tarvitse huoltaa.

7. Hävittäminen

• Hävitä pakkausmateriaali voimassaolevien määräysten mukaisesti.
• Laiteromussa on kierrätettäviä materiaaleja, mutta myös haitallisia aineita. Älä siis missään tapauksessa hävitä laiteromua sekajätteen mukana, vaan hävitä laite paikallisten voimassa olevien määräysten mukaisesti.

8. Tekniset tiedot

Yleisesti kaikki säteilijät

Varastointiolosuhteet: -25^ +70^

Ympäristön lämpötila: +10°C ... +140°C

Verkkojännite: 230 V \~ 1N 50 Hz

Lämpövaroke: 130°C

Kotelointiluokka: IPX2

Liitäntäjohto: 3 m - 3 x1,5 mm², eristetty, varustettu pistokkeella

Säteilijäelementti: 350 W - Vitae (1-027-836)

DIR-500-R

Mitat: P1 = 686 mm, P2 = 818 mm

Etulasi: Schott Nextrema tumma (1-027-839)

Säteilijäelementti: 500 W - Vitae (1-027-837)

DIR-750-R

Mitat: P1 = 686 mm, P2 = 818 mm

Etulasi: Schott Nextrema tumma (1-027-839)

Säteilijäelementti: 750 W - Vitae (1-027-838)

DIR-1300-R

Mitat: P1 = 686 mm, P2 = 818 mm

Etulasi: Schott Nextrema tumma (1-027-839)

Säteilijäelementti: 1300 W - Vitae (1-027-835)

WIR-350-R

Mitat: P1 = 523 mm, P2 = 658 mm

Etulasi: Schott Nextrema valkoinen (1-027-842)

Säteilijäelementti: 350 W - ECO täysspektri (1-027-783)

WIR-500-R

Mitat: P1 = 686 mm, P2 = 818 mm

Etulasi: Schott Nextrema valkoinen (1-027-841)

Säteilijäelementti: 500 W - ECO täysspektri (1-027-786)

WIR-750-R

Mitat: P1 = 686 mm, P2 = 818 mm

Etulasi: Schott Nextrema valkoinen (1-027-841)

Säteilijäelementti: 750 W - ECO täysspektri (1-027-789)

WIR-1300-R

Mitat: P1 = 686 mm, P2 = 818 mm

Etulasi: Schott Nextrema valkoinen (1-027-841)

Säteilijäelementti: 1300 W - Vitae (1-027-835)

ECO-350-R

Mitat: P1 = 523 mm, P2 = 658 mm

Säteilijäelementti: 350 W - ECO täysspektri (1-027-783)

ECO-500-R

Mitat: P1 = 686 mm, P2 = 818 mm

Säteilijäelementti: 500 W - ECO täysspektri (1-027-786)

ECO-750-R

Mitat: P1 = 686 mm, P2 = 818 mm

Säteilijäelementti: 750 W - ECO täysspektri (1-027-789)

ECO-350-G

Mitat: P1 = 523 mm, P2 = 658 mm

Edusta: Metalliritilä, musta (1-027-791)

Säteilijäelementti: 350 W - ECO täysspektri (1-027-783)

ECO-500-G

Mitat: P1 = 686 mm, P2 = 818 mm

Edusta: Metalliritilä, musta (1-027-792)

Säteilijäelementti: 500 W - ECO täysspektri (1-027-786)
