KÄYTTÖOHJE C150VKK HARVIA

FI Ohjauskeskus
SV Styrenhet
EN Control unit
DE Steuergerät

1. OHJAUSKESKUS C150VKK....3

1.1. Tekniset tiedot....3

1. KÄYTTÖOHJE 4

2.1. Pääkytkin (1) 4

2.2. Viikkokello (2)....5

2.2.1. Viikkokellon näyttö ja painikkeet (kuva 2)....5

2.2.2. Kellonaika ja viikonpäivä (kuva 3)....5

2.2.3. Uusi aikaohjelmapari (kuva 4) ......6

2.2.4. Aikaohjelman muokkaaminen (kuva 5) ......6

2.2.5. Aikaohjelmaparin poistaminen (kuva 6) .....7

2.2.6. Kesäaika 7

2.2.7. Käsikäyttöinen päälle/pois 7

2.3. Käsipainike (3)....7

2.3.1. Kiuas heti päälle....7

2.3.2. Kiuas pois päältä....7

2.4. Näyttöruutu (4)......8

2.5. Lämpötilan säädin (5)....8

2.6. Merkkivalo, punainen (6)....8

2.7. Merkkivalo, vihreä (7) 8

2.8. Merkkivalo, punainen (8)....8

1. ASENNUSOHJE 9

3.1. Ohjauskeskuksen C150VKK asentaminen....9

3.1.1. Kannen irrotus....9

3.1.2. Kiinnitys seinään....9

3.1.3. Sähkökytkennät....10

3.1.4. Ohjauskeskuksen perusasetusten

muuttaminen....10

3.1.5. Ohjauskeskuksen kauko-ohjaus....11

3.1.6. Merkkilamppu....12

3.2. Lämpöanturin asentaminen 12

SV

INNEHÅLL

1. STYRENHET C150VKK 3

1.1. Tekniska data....3

1. BRUKSANVISNING 4

1. OHJAUSKESKUS C150VKK 1. STYRENHET C150VKK

C150VKK-ohjauskeskus on tarkoitettu ohjaamaan yhteisösaunojen kiukaita aina 17 kW:iin saakka. Ohjauskeskus koostuu ohjauskeskuksesta ja termostaatista.

Ohjauskeskuksen ohjelmoitavalla viikkokellolla voidaan kiuas kytkeä päälle ja pois viikon eri päivinä toistuvasti. Ohjauskeskusta voidaan myös kaukoohjata kytkemään kiuas päälle ja pois haluttuna aikana. Kiuas saadaan päälle tarvittaessa paikallisesti ohjauskeskuksen käsipainikkeella.

Öhjauskeskus säätelee saunan lämpötilaa anturilta saamiensa tietojen perusteella. Lämpöanturikotelossa on lämpöanturi ja ylikuumenemissuoja. Lämpötilaa tunnustelee NTC-termistori ja ylikuumenemissuojana toimii palautettava ylikuumenemissuoja (katso kuva 14).

Lämpöanturin ja ylikuumenemissuojan virtapiirien mekaaninen vaurioituminen (katkos/oikosulku) aiheuttaa ohjauskeskuksen näyttöön virheilmoituksen (Er1, Er2 tai Er3) ja kiukaan kytkeytymisen virrattomaksi.

• Er1: anturipiirissä katkos (Lo)
• Er2: anturipiiri oikosulussa
- Er3: ylikuumenemissuojan virtapiirissä katkos Virheilmoitus poistuu, kun vika on korjattu.

1.1. Tekniset tiedot

C150VKK ohjauskeskus:

• korkein asetuslämpötila ohjauskeskuksen näyttöön on 110 °C, asettelutarkkuus ±1 °C
• korkein lämpötilaa osoittava näyttölukema on 125 °C
• kiukaan maksimipäälläoloaika voidaan asettaa ohjauskeskuksen DIP-kytkimillä seuraavasti: 6 h, 12 h ja valvotussa käytössä 18 h (katso kohta 3.1.4.)
• ohjauskeskuksen viikkokellon toiminnot on paristovarmennettu
• mitat: leveys 250 mm, korkeus 223 mm ja syvyys n. 70 mm
  • ohjauskeskuksen paino n. 1,4 kg

Anturi:

• lämpötila-anturi NTC-termistori 22 kΩ/T = 25 °C
• palautettava ylikuumenemissuoja
  • mitat (mm): 51 x 73 x 27
  • paino: 175 g johtimineen (4 m)

Aina ennen kiukaan päällekytkentää tulee tarkastaa, ettei kiukaan päällä tai lähietäisyydellä ole mitään tavaroita.

Ohjauskeskus on laite, joka ohjaa kiuasta kytkentäaikojen (päälle/pois) ja termostaatin antureiden lämpötilan mukaan. Kytkentäajat voidaan määrätä ohjauskeskuksesta käsipainikkeella (3) tai viikkokellon (2) ohjelma-ajoilla. Vaihtoehtoisesti kytkentäajat voidaan määrätä kauko-ohjattuna erillisellä kellokytkinlaitteella, puhelinlinjaan liitetyllä kytkinlaitteella tai käsiohjatulla kytkimellä. Kauko-ohjaustilat kytkeytyvät päälle, kun käytettävän kytkinlaitteen kosketinkärjet oikosulkevat pienjännitteisen ohjauslinjan. Ohjauskeskukselta saadaan lisäksi 24 voltin tasavirtaviesti kiukaan päälläolosta esimerkiksi merkkilampulle (max 1 W).

Normaalisti ohjauskeskusta käytetään joko viikkokello- tai kauko-ohjaustoiminnalla. Toiminta valitaan ohjauskeskuksen asennuksen yhteydessä ohjauskeskuksen DIP-kytkimellä 3 (kuva 9). Käsipainike (3) antaa kuitenkin mahdollisuuden poikkeavaan kiukaan päälle kytkemiseen eikä ohjelmoituja kytkentäaikoja tarvitse näin ollen muutella.

2.1. Pääkytkin (1)

Pääkytkimellä (1) kytketään virta ohjauskeskuksen elektroniikalle. Pääkytkimen tulee olla aina päälläasennossa, jotta kiuas saadaan päälle käsipainikkeella (3), haluttuna aikana kauko-ohjauksella tai viikkokellon ohjelman mukaisesti. Virran kytkeytyminen näkyy ohjauskeskuksen näyttöruudussa siten, että näyttö jää muutaman sekunnin ajaksi osoittamaan saunahuoneen lämpötilaa, kunnes näyttöön asettuu teksti "OFF". Ohjauskeskus on nyt valmiina ohjaamaan kiuasta joko paikallisesti ohjauskeskuksesta (käsipainike/viikkokello) tai kauko-ohjauksen mukaan.

Pääkytkin toimii myös "hätä-seis"-kytkimenä, sillä kiukaan tehonsyöttö voidaan katkaista pääkytkimellä (asento "0"), olipa kiuas laitettu päälle käsipainikkeesta tai ohjelmallisesti.

Viikkokello saa virtansa pääkytkimen ohi. Viikkokello on paristovarmennettu, joten sähkökatkokset eivät vaikuta sen toimintaan. Viikkokello ei käytä paristoa, kun ohjauskeskus on kytketty sähköverkkoon. Paristo kestää noin kaksi vuotta, jos viikkokello ei saa virtaa ohjauskeskuksen kautta lainkaan. Innan man kopplar på aggregatet, måste man alltid kolla att det inte finns några brännbare varor på aggregatet eller i omedelbare närområdet av aggregatet.

Kuva 1. Ohjauskeskuksen kytkimet ja merkkivalot Bild 1. Styrcentralens brytare och kontrollampor

Jos paristo on tyhjä ja sähköt ovat poikki yli minuutin, viikkokellon muisti tyhjenee.

Jos ohjauskeskusta on ohjattu kauko-ohjauksella ja on tapahtunut sähkökatkos, kytkeytyvät kiukaan virrat päälle tai pois kauko-ohjauksen tilan mukaisesti katkoksen poistuttua.

2.2. Viikkokello (2)

Jokaista kiukaan lämmitysjaksoa varten tarvitaan päälle-aikaohjelma ja pois-aikaohjelma. Aikaohjelmat tallennetaan muistiin pareittain. Viikkokellon muistiin mahtuu 20 aikaohjelmaa eli 10 päälle/poisparia.

2.2.1. Viikkokellon näyttö ja painikkeet (kuva 2)

Viikkokello on perustilassa.

A. kellonaika
B. kesäajan symboli
C. kellonajan esitysmuoto
D. viikonpäivä (ma = 1, ti = 2, ke = 3, to = 4, pe = 5, la = 6, su = 7)
E. kiukaan päälläoloaika kuluvan vuorokauden aikana (numerot 0–24 esittävät kellonaikoja)
F. ohjaustoiminnan tila (päällä ⚙ /pois ⭕)
G. ohjaustapa (käsikäyttöinen/ai- kaohjelmia noudattava)
H. arvon suurentaminen [+] ja ohjaustavan valinta [?]
l. arvon pienentäminen [-]
J. tehdasasetusten palauttaminen [Reset]
K. kesäajan valinta [+1 h]
L. valikon avaaminen/paluu perus-tilaan [Menu]
M. kuittaus/seuraavaan kohtaan siirtyminen [Ok].

2.2.2. Kellonaika ja viikonpäivä (kuva 3)

Avaa valikko painamalla [Menu] tai [Reset]. Huom! [Reset] tyhjentää muistin.

1. Aseta kellonajan esitysmuoto (24 h tai AM/PM) ja paina [Ok].
2. Aseta kellonajan tunnit ja paina [Ok].
3. Aseta kellonajan minuutit ja paina [Ok].
4. Aseta viikonpäivä ja paina [Ok].
5. Valitse tehdasasetettu aikaohjelmamalli (P01, P02, P03) tai tyhjä muisti (P--). (Valittavissa jos aloituksessa on painettu [Reset]-painiketta.) Paina [Ok] siirtyäksesi muokkaamaan aikaohjel-mia tai [Menu] palataksesi perustilaan.

Kuva 3. Kellonajan ja viikonpäivän asettaminen
Bild 3. Ställa in klockslag och veckodag

2.2.3. Uusi aikaohjelmapari (kuva 4)

Avaa valikko painamalla [Menu]. Ohita kellonajan ja viikonpäivän asetus painamalla neljästi [Ok].

1. Valitse tyhjä aikaohjelmapaikka (kellonajan paikalla viivat). Päälle-aikaohjelman numero on aina pariton. Paina [Ok].
2. Aseta tunnit ja paina [Ok].
3. Aseta minuutit ja paina [Ok].
4. Aseta viikonpäivä(t). Vaihtoehdot: yksittäinen päivä, arkipäivät, arkipäivät + lauantai, viikon-loppu. Paina [Ok] siirtyäksesi pois-aikaohjel-maan.
5. Pois-aikaohjelman numero on aina parillinen. Paina [Ok].
6. Aseta tunnit ja paina [Ok].
7. Aseta minuutit ja paina [Ok].
8. Aseta viikonpäivä(t). Vaihtoehdot riippuvat päälle-aikaohjelman viikonpäivääasetuksesta. Paina [Ok] siirtyäksesi seuraavaan aikaohjelmaan tai [Menu] palataksesi perustilaan.

Kuva 4. Aikaohjelman ohjelmointi
Bild 4. Programmering av tidsprogram

2.2.4. Aikaohjelman muokkaaminen (kuva 5)

Avaa valikko painamalla [Menu]. Ohita kellonajan ja viikonpäivän asetus painamalla neljästi [Ok].

1. Valitse aikaohjelma, jota haluat muokata. Päälle-aikaohjelman numero on aina pariton ja pois-aikaohjelman parillinen. Paina [Ok].
2. Aseta tunnit ja paina [Ok].
3. Aseta minuutit ja paina [Ok].
4. Aseta viikonpäivä(t). Paina [Ok] siirtyäksesi seuraavaan aikaohjelmaan tai [Menu] palatakse- si perustilaan.

Kuva 5. Aikaohjelman muokkaaminen
Bild 5. Ändra ett tidsprogram

2.2.5. Aikaohjelmaparin poistaminen (kuva 6)

Avaa valikko painamalla [Menu]. Ohita kellonajan ja viikonpäivän asetus painamalla neljästi [Ok].

1. Valitse poistettavan lämmitysjakson päälle-aikaohjelma.
2. Selaa tunnit-kohtaan viivat (--) ja paina [Ok].
   Päälle-aikaohjelma ja sitä vastaava pois-aikaohjelma poistuvat muistista.

Kuva 6. Aikaohjelman poistaminen
Bild 6. Ta bort ett tidsprogrampar

2.2.6. Kesäaika

Aseta kesäaika päälle (tunti lisää kellonaikaan) seu-raavasti:

1. Paina [+1 h]-painiketta ja odota, kunnes kesä-ajan symboli alkaa vilkkua näytössä.

2. Vapauta painike, kun kesäajan symboli näkyy.

Takaisin talviaikaan siirryttäessä tee samoin, mutta vapauta painike, kun kesääjan symboli ei näy.

2.2.7. Käsikäyttöinen päälle/pois

Kiukaan voi käynnistää milloin tahansa viikkokellon [ ]-painikkeesta. Kiuas sammu seuraavan pois-aikaohjelman mukaan tai kun [ ]-painiketta painetaan uudestaan tai kun maksimipäälläoloaika ylittyy.

Huom! Käytä ensisijaisesti ohjauskeskuksen käsipainiketta (3). Katso kohta 2.3.

2.3. Käsipainike (3)

2.3.1. Kiuas heti päälle

Jos painat käsipainiketta (3) (ohjauskeskuksen ollessa virrallinen) yhden lyhyen painalluksen, kytkeytyy kiuas heti päälle puoleksi tunniksi; näyttöruutuu (4) ilmestyy luku 0.5 ja merkkivalo (8) loistaa (kiuas päällä). Lisäaikaa saat puolen tunnin askelin jokaisella painalluksella. Esimerkiksi 6 painallusta kytkee kiukaan päälle kolmeksi tunniksi. Enimmillään voit asetella päälläoloajaksi 12 tuntia. Asettelun jälkeen näyttöruutu osoittaa vuorotellen jäljellä olevaa päälläoloaikaa ja saunan lämpötilaa.

Näyttöruutuun aseteltu päälläoloaika vähenee automaattisesti 1/10 tunnin eli 6 minuutin välein.

2.3.2. Kiuas pois päältä

Jos olet laittanut kiukaan päälle edellisen kohdan (2.3.1.) mukaisesti, voit katkaista kiukaan virrat ennen ohjelma-ajan loppumista painamalla käsipainiketta (3) n. 2 sekuntia yhtämittaisesti. Tästä seuraa, että kiuas kytkeytyy pois päältä, merkkivalo (8) sammuu ja näyttöruutuuun tulee teksti "OFF".

2.2.6. Sommartid

2.4. Näyttöruutu (4)

Ohjauskeskuksen ollessa perustilassaan (virrallisena) näyttöruudussa (4) näkyy "OFF" merkkinä siitä, että kiuas on pois päältä.

Toimintatilassa, jossa kiuas on kytketty päälle käsipainikkeella, näyttöruutu näyttää vuorotellen jäljellä olevaa päälläoloaikaa ja saunahuoneen lämpötilaa.

Näyttöruudun numerot osoittavat ainoastaan saunahuoneessa vallitsevaa lämpötilaa, jos kiuas on kytketty päälle viikkokellon ohjelman tai kauko-ohjauksen mukaan.

2.5. Lämpötilan säädin (5)

Haluttu saunomislämpötila asetetaan näyttöruutuun (4) lämpötilan säätimellä (5). Myötäpäivään kiertämällä lämpötila kasvaa, vastapäivään alenee. Kun säädintä kierretään vasemmalle tai oikealle, tulee näyttöruutuun automaattisesti näkyviin asettelulämpötila numeroin ja merkkivalo (6) vilkkuu.

Lämpötila on asetettavissa enintään 110 °C.

2.6. Merkkivalo, punainen (6)

Kun merkkivalo (6) loistaa jatkuvasti, näytöstä on luettavissa saunassa vallitseva lämpötila. Jos toiminta on pakko-ohjattu päälle-tilaan käsipainikkeella (3), vuorottelevat punainen ja vihreä merkkivalo (7). Punaisen valon palaessa näyttö osoittaa vallitsevaa lämpötilaa ja vihreän valon aikana jäljellä olevaa päälläoloaikaa.

Suoritettaessa lämpötilan asettelua säätimellä (5), merkkivalo vilkkuu nopeasti.

2.7. Merkkivalo, vihreä (7)

Kun merkkivalo (7) loistaa, näytöstä on luettavissa aseteltu päälläoloaika.

2.8. Merkkivalo, punainen (8)

Kun merkkivalo (8) loistaa, kiuas on kytkeytynyt päälle.

Huom! On varmistuttava siitä, että kiukaan ohjauskeskus on katkaissut kiukaan vastuksien virrat ohjelmoidun päälläoloajan loputtua.

2.4. Display (4)

Ohjauskeskuksen liitännät sähköverkkoon saa suorittaa vain siihen oikeutettu ammattitaitoinen sähköasentaja voimassa olevien määräysten mukaan.

Ohjauskeskuksen asennuksesta vastaavan on annettava kiukaan mukana seuraava asennus- ja käyttöohje ja tarvittava käyttökoulutus kiukaan ja ohjauskeskuksen hoitajalle ennen asennustyön luovuttamista!

3.1. Ohjauskeskuksen C150VKK asentaminen

Ohjauskeskus asennetaan löylyhuoneen ulkopuolelle kuivaan tilaan.

Huom! Ohjauskeskusta ei saa upottaa seinärakenteisiin. (Kuva 7.)

3.1.1. Kannen irrotus

Kansiosa otetaan pois ennen ohjauskeskuksen asentamista seinään. Kansiosa irtoaa yläreunan puolelta, kun painetaan kannen lukitsevaa kieltä esimerkiksi ruuvitaltalla. Pohjaosan tai alareunan liitosjohtojen reikääaihiot puhkaistaan niistä paikoista, joihin kytketään kaapelit. (Kuva 7.)

3.1.2. Kiinnitys seinään

Ohjauskeskuksen pohjaosassa on reiät kolmelle (3) ruuville, joilla keskus kiinnitetään seinään. Ylimmän kiinnitysruuvin paikka on seinällä esim. 170 cm korkeudella lattiatasosta. Tarvittaessa ruuville on porattava puuseinään alkureikä 2,5 mm poralla. Jos kiinnitys täytyy tehdä kiviseinään, on porattava muoviholkille 6 mm reikä holkin syvyydeltä. Holkki isketään reikään ja kiinnitysruuvi (1) kierretään paikkaansa ruuvitaltalla. Ruuvin kannasta jätetään näkyviin n. 7 mm. Ohjauskeskukselle tulevat ja lähtevät kaapelit työnnetään avatuista rei'istä. Keskuksen voi jättää riippumaan ylimmän ruuvin varaan, kunhan on varmistuttu, että ruuvin kanta on lukkiutunut pohjaosan muotoreiän kapeaan uraan. Kahdelle alimmalle kiinnitysruuville (2 ja 3) merkitään paikat keskuksen ollessa pystysuorassa ja menetellään kuten edellä, mutta kierretään nämä ruuvit tiukasti pohjaan asti. (Kuva 7.) Anslutningarna av styrenheten till elnätet får endast utföras av en därtill berättigad yrkeskunnig elmontör enligt gällande bestämmelser.

3.1.3. Sähkökytkennät

Sähkökytkennät tehdään kuvan 8 mukaisesti.

3.1.3. Elanslutningar

Kuva 8. Sähkökytkennät
Bild 8. Elanslutningar

KAAPELIT/KABLAR
Tyyppi Teho Keskukselle rasialta kiukaalle	Sulakkeet Liitäntäjohto kytkentä- Antunille
Typ Effekt För styrenhet anslutningsdosa till	Säkringar Anslutningskabel från Till sensoret
	mm^2	A	aggregat (HO7RN-F) mm^2	min mm^2
M45E, KV45E	4,5	5 x 1,5	3 x 10	5 x 1,5	4 x 0,25
M60E, KV60E	6,0	5 x 1,5	3 x 10	5 x 1,5	4 x 0,25
M80E, KV80E	8,0	5 x 2,5	3 x 16	5 x 2,5	4 x 0,25
M90E, K9, T9	9,0	5 x 2,5	3 x 16	5 x 2,5	4 x 0,25
K10,5, T10,5, F10,5	10,5	5 x 2,5	3 x 16	5 x 2,5	4 x 0,25
K11G	11,0	5 x 2,5	3 x 16	5 x 2,5	4 x 0,25
K12	12,0	5 x 4	3 x 20	5 x 2,5	4 x 0,25
K13,5G	13,5	5 x 4	3 x 20	5 x 2,5	4 x 0,25
K15, F15, K15G	15,0	5 x 6	3 x 25	5 x 2,5	4 x 0,25

3.1.4. Ohjauskeskuksen perusasetusten muuttaminen Ohjauskeskuksesta on aseteltavissa kiukaalle maksimipäälläoloaika: 6 h, 12 h, 18 h (valvottu käyttö). Asettelu suoritetaan ns. DIP-kytkimillä.

Päälläoloajan asettelu suoritetaan DIP-kytkimen kahdella vasemman puoleisella kytkinlohkolla 1 ja 2 (kuva 9).

DIP-kytkimellä (3) valitaan kumpaa ohjausta käytetään kiukaan asettamiseksi päälle, viikkokello-vai kauko-ohjausta. Viikkokello-ohjaus on valittu, jos kytkin on laitettu ON-asentoon ja OFF-asennossa kauko-ohjaus.

Huom! DIP-kytkin 4 on laitettava ehdottomasti ON-asentoon, sillä OFF-asento on varattu erikoistoimintaa varten.

3.1.5. Ohjauskeskuksen kauko-ohjaus

Ohjauskeskusta voidaan kauko-ohjata joko ON/OFF-toiminnalla tai sykäyksillä. Laitteessa, jolla kauko-ohjaus tapahtuu, tulee olla sähköä hyvin johtavat kytkinpinnat (esim. sähkörele tai -kytkin). Kytkin voi myöskin olla elektroniikan kytkinkomponenteilla toteutettu. (Kuva 10.)

Huom! Toimintoja rajoittaa 6 tunnin taukoaika, mikä estää kiukaan uudelleen kytkemisen päälle, jos edellisestä päältä pois-ajasta on aikaa kulunut vähemmän kuin 6 h.

Mikäli taukoaikana (6 h) yrittää kytkeä kiuasta päälle, näyttöruutuun ilmestyy "SAF".

a) ON/OFF-toimintaa ohjataan ohjauskeskuksen ruuviliitinriman paikoista (11 ja 12). Tällainen ON/OFF-toiminta saadaan aikaiseksi esimerkiksi tavallisella PÄÄLLÄ/POIS-kytkimellä. Ohjaus tapahtuu pienjännitteisesti "oikosulkemalla" ohjauslinja, joten ohjauslinjan kaapelien johtimen poikkipinnaksi riittää 0,5 mm².

ON/OFF-toiminnassa ohjauskeskus pitää kiuasta päällä niin kauan kuin sulkeutuva ohjauskytkimen kosketinkärki on kiinni. Jos perusaseteltu päälläoloaika (6 h, 12 h) ei ole ennättänyt katkaisemaan kiukaan virtoja, ohjauskytkimen kosketinkärjen au-

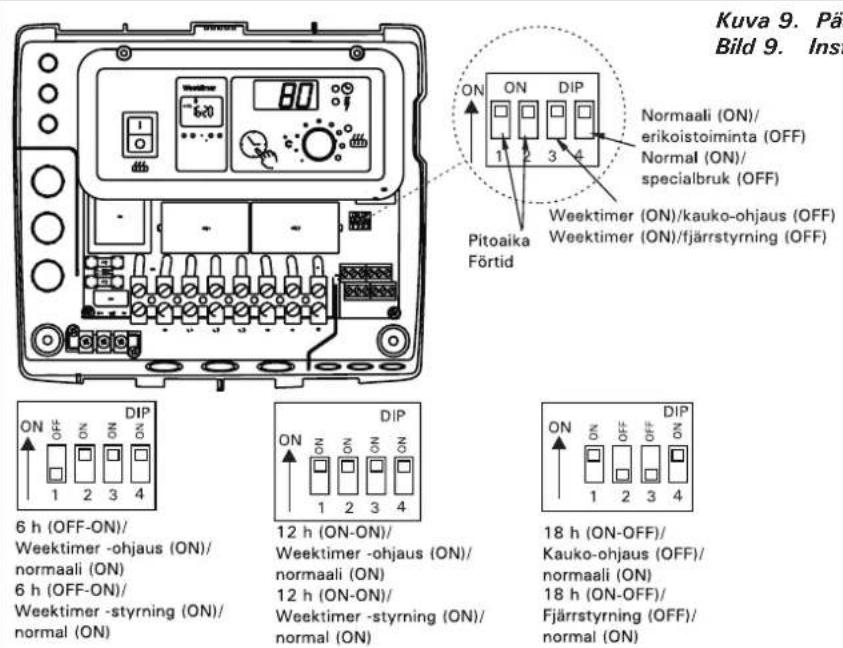

Kuva 9. Päälläoloajan asetteluvaihtoehdot
Bild 9. Inställningsalternativ för påkopplingstid

① PÄÄLLE/POIS PÅ/AV

Kuva 10. Ulkoiset kytkennät
Bild 10. Utvändiga anslutningar

keaminen kytkee kiukaan pois päältä välittömästi.

b) Sykäystoimintaan riittää se, että ohjauslinjan kosketinkärjet kerran koskettavat toisiaan. PÄÄLLEtoiminta käynnistyy ruuviliittimen nastoilta 9 ja 10 ja POIS-toiminta nastoilta 7 ja 8. Ohjaus tapahtuu pienjännitteisesti kuten ON/OFF-toiminnassakin. Jos perusaseteltu päälläoloaika ei ole ennättänyt katkaisemaan kiukaan virtoja, sykäystoiminnan ohjauskytkimen kosketinkärjen hetkellinen sulkeutuminen kytkee kiukaan pois päältä välittömästi.

Huom! Asentajan tulee antaa asiakkaalleen asianmukainen käyttökoulutus kauko-ohjaustoiminnoista!

3.1.6. Merkkilamppu

Ohjauskeskukselta saadaan kiukaan päälläolosta tie-to merkkilampulla (24 V DC) kauko-ohjauspaikkaan, josta kiukaan ohjaustoiminta tehdään. Merkkilamp-pu loistaa, kun kiuas on päällä. HUOM! Merkkilamp-pun teho ei saa olla suurempi kuin 1 W.

3.2. Lämpöanturin asentaminen

Saunan seinään kiinnitettävien kiukaiden ohjaamiseksi C150VKK-ohjauskeskuksella tulee keskukseen liitettävä anturikotelo asentaa saunan seinään, kiukaan yläpuolelle kiukaan leveyssuuntaiselle keskilinjalle 100 mm katosta alaspäin. Katso kuva 11.

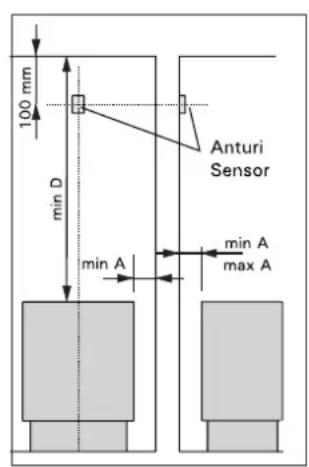

Kuva 11. C150VKK-ohjauskeskuksen anturikotelon paikka seinään kiinnitettävien kiukaiden yhteydessä Bild 11. Placering av sensordosa till styrenhet C150VKK i anslutning till väggmonterad aggregat

TYYPPI TYP	A min mm	A max mm	D min mm
K9	120	220	1400
K10,5	120	220	1400
K12	160	260	1400
K15	160	260	1400
K11G	70	170	1200
K13,5G	100	200	1400
K15G	100	200	1400
T9	120	150	1250
T10,5	150	180	1250
F10,5	100	200	1400
F15	150	250	1400

Kuva 12. C150VKK-ohjauskeskuksen anturikotelon paikka lattiaan kiinnitettävien kiukaiden yhteydessä Bild 12. Placering av sensordosa till styrenhet C150VKK i anslutning till golvmonterad aggregat

miseksi C150VKK-ohjauskeskuksella tulee keskukseen liitettävä anturikotelo asentaa saunan seinään kiukaan yläpuolelle, kiukaan keskilinjalle 100 mm katosta alaspäin. Huom! Taulukossa on annettu kiukaalle myös max. etäisyys seinästä, jolle termostaatin anturikotelo on asennettu.

Anturikotelon voi myös asentaa kiukaan yläpuo- lelle kattoon. Katso kuva 12.

Huom! Älä asenna lämpöanturia alle 1000 mm etäisyydelle suuntaamattomasta tuloilmaventtiilistä tai alle 500 mm etäisyydelle anturista poispäin suunnatusta venttiilistä. Katso kuva 13. Ilmavirta venttiilin lähellä viilentää anturia, jolloin ohjauskeskus saa anturilta väärää tietoa saunan lämpötilasta. Tämän seurauksena kiuas voi ylikuumentua.

Kaapeli, joka seuraa anturin mukana, on silikonia ja se kestää lämpötilaa aina +170 °C:een saakka. Kaapelia voi jatkaa vastaavan poikkipinnan omaavalla, alemman lämpöarvon kaapelilla, kunhan on varmistuttu siitä, että liitoksen jälkeen kaapeliin vai- kuttava lämpötila ei pääse nousemaan yli +80 °C. tuns vägg, rakt ovanför aggregatet ca 100 mm under taket. Obs! I tabellen anges också det maximala avståndet mellan aggregatet och den vägg givaren monterats på.

Kuva 13. Anturin minimietäisyys tuloilmaventtiilistä Bild 13. Givarens minsta avständ från ett ventilationsgaller
