BEDIENUNGSANLEITUNG C150VKK HARVIA

1.2. Technische Daten....14

1. BEDIENUNGSANLEITUNG....14

2.1. Hauptschalter (1) 15

2.2. Wochen-Zeitschaltuhr (Weektimer) (2) ......16

2.2.1. Display und Tasten der Wochen-Zeitschaltuhr

(Abb. 2)....16

2.2.2. Uhrzeit und Wochentag (Abb. 3)....16

2.2.3. Neues Zeitschalt-Programmpaar (Abb. 4) ...16

2.2.4. Ändern eines Zeitschaltprogramms (Abb. 5) 17

2.2.5. Löschen von Zeitschalt-Programmpaaren

(Abb. 6)....18

2.2.6. Sommerzeit....18

2.2.7. Manuell ein/aus....18

2.3. Manueller Schalter (3)....18

2.3.1. Ofen sofort einschalten....18

2.3.2. Ofen ausgeschaltet .....19

2.4. Anzeige (4)....19

2.5. Temperaturregler (5)....19

2.6. Kontrollampe, rot (6) 19

2.7. Kontrollampe, grün (7)....19

2.8. Kontrollampe, rot (8) 19

1. INSTALLATIONSANLEITUNG....20

3.1. Installation des Steuergerät C150VKK ......20

3.1.1. Lösen des Deckels .....20

3.1.2. Wandbefestigung .....20

3.1.3. Elektrische Anschlüsse .....21

3.1.4. Änderung der Voreinstellungen der

Steuereinheit....21

3.1.5. Fernsteuerung des Steuergeräts....22

3.1.6. Kontrollampe....23

3.2. Installation des Fühlerkastens 23

Das C150VKK-Steuergerät ist zur Steuerung von Saunaöfen bis 17 kW gedacht, die in 2 Gruppen geschaltet sind.

Das Steuergerät reguliert die Temperatur in der Saunakabine entsprechend der von dem Fühler gelieferten Daten. Der Temperaturfühler und der Überhitzungsschutz befinden sich im Gehäuse des Temperaturfühlers. Die Temperatur wird mit einem NTC-Thermistor erfasst, und der Überhitzungsschutz ist rücksetzbar (siehe Abb. 13).

Eine mechanische Beschädigung der Stromkreise des Temperaturfühlers und des Überhitzungsschutzes (Unterbrechung/Kurzschluß) verursacht in der Anzeige des Steuergeräts eine Fehlermeldung (ER1, ER2 oder ER3) und die Unterbrechung der Stromzufuhr zum Ofen.

• Er1: Unterbrechung im Temperaturfühlerkreis
• Er2: Kurzschluß im Temperaturfühlerkreis
• Er3: Stromunterbrechung im Stromkreis des Überhitzungsschutzes

Die Fehlermeldung verschwindet, sobald der Fehler behoben ist.

1.2. Technische Daten

• die maximale Temperatureinstellung am Display des Steuergeräts beträgt 110 °C, Präzision ±1 °C
  • die maximale Temperaturanzeige ist 125 °C
• Maße des Steuergeräts: Breite 250 mm, Höhe 223 mm, Tiefe ca. 70 mm
  • Gewicht: ca. 1,4 kg

Thermostat:

• Temperaturfühler NTC-Thermistor 22 kΩ/T = 25 °C
  • Rückstellbarer Überhitzungsschutz
  • Abmessungen (mm): 51 x 73 x 27
• Gewicht des Thermostats 175 g mit Leitungen (4 m)

2. INSTRUCTIONS FOR USE 2. BEDIENUNGSANLEITUNG

Bevor Sie den Ofen anschalten, bitte überprüfen, dass keine Gegenstände auf dem Ofen oder in unmittelbarer Nähe des Ofens liegen.

Das Steuergerät ist eine Vorrichtung, die der Saunaofen entsprechend den Einschaltzeiten (ein/aus) und der von den Fühlern des Thermostats ermittelten Temperatur steuert. Die Einschaltzeiten können mit dem manuellen Schalter (3) des Steuergeräts oder den Programmzeiten der Wochen-Zeitschaltuhr (2) festgelegt werden. Die Zeiten können alternativ auch ferngesteuert mit einem separaten Zeitschalter, einem an das Telefonnetz angeschlossenen Schaltgerät oder einem manuell gesteuerten Schalter festgelegt werden. Der Fernsteuerungszustand wird eingeschaltet, wenn die Kontaktstücke der verwendeten Schalteinrichtung eine Niederspannungs-Steuerleitung kurzschließen. Von dem Steuergerät

wird eine Gleichstrominformation über den Einschaltungszustand des Saunaofens geliefert, der z.B. die Signallampe aufleuchten läßt (max. 1 W).

Normalerweise wird für das Steuergerät entweder die Steuerung durch die Wochen-Zeitschaltuhr oder die Fernsteuerungsfunktion verwendet. Die Funktionen dürfen nicht gleichzeitig verwendet werden, denn sie sind nach ihrer Priorität gleichwertig und können sich gegenseitig in den Funktionen stören. Der manuelle Schalter (3) bietet jedoch die Möglichkeit, den Saunaofen jederzeit einzuschalten, so dass die programmierten Schaltzeiten nicht verändert werden müssen.

2.1. Hauptschalter (1)

Mit dem Hauptschalter (1) wird die Stromzufuhr zur Elektronik des Steuergeräts eingeschaltet. Der Hauptschalter muß immer eingeschaltet sein, damit der Saunaofen mit dem manuellen Schalter (3), zur gewünschten Zeit ferngesteuert oder entsprechend dem Programm der Wochen-Zeitschaltuhr eingeschaltet werden kann. Der eingeschaltete Strom wird in der Anzeige der Steuereinheit angezeigt, indem die Anzeige für einige Sekunden die Temperatur des Saunaraums anzeigt, bis der Text "OFF" erscheint. Das Steuergerät ist nun zur Steuerung des Saunaofens entweder durch das Steuergerät (manueller Schalter/Wochen-Zeitschaltuhr) oder durch die Fernsteuerung bereit.

Der Hauptschalter arbeitet wie ein Notschalter, denn die Stromzufuhr zum Ofen kann mit dem Hauptschalter unterbrochen werden (Position "O"), egal ob der Schalter manuell oder durch das Schaltprogramm eingeschaltet ist.

Die Wochen-Zeitschaltuhr (Weektimer) wird separat über den Hauptschalter mit Strom versorgt. Das Steuergerät verfügt über eine Notstrombatterie und wird von Stromausfällen nicht beeinträchtigt. Die Batterie wird von der Wochen-Zeitschaltuhr nicht genutzt, wenn das Steuergerät an die Stromversorgung angeschlossen ist. Die Batterie hält mindestens 2 Jahre, wenn die Wochen-Zeitschaltuhr überhaupt nicht über das Steuergerät mit Strom versorgt wird. Wenn die Batterie leer ist und ein Stromausfall von mehr als 1 Minute Länge auftritt, werden die Programme gelöscht.

Wenn das Steuergerät per Fernbedienung geregelt wird, schaltet es den Ofen auch nach einem Stromausfall ganz normal ein- und aus.

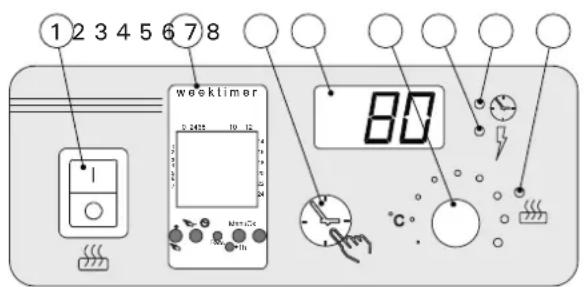

Figure 1. Control unit: switches and indicator lights Abbildung 1. Schalter und Kontrollampen der Steuereinheit

2.2. Wochen-Zeitschaltuhr (Weektimer) (2)

Für jede Heizperiode wird je ein Zeitschaltprogramm für das Ein- und Ausschalten benötigt. Die Zeitschaltprogramme werden paarweise gespeichert. Der Speicher kann bis zu 20 Zeitschaltprogramme umfassen (10 Ein/Aus-Paare).

Figure 2. Display and buttons Abbildung 2. Display und Tasten

2.2.1. Display und Tasten der Wochen-Zeitschaltuhr (Abb. 2)

Die Wochen-Zeitschaltuhr befindet sich im Basis-Modus.

A. Uhrzeit
B. Sommerzeitsymbol
C. Zeitanzeigenmodus
D. Wochentag (Mo = 1, Di = 2, Mi = 3, Do = 4, Fr = 5, Sa = 6, So = 7)
E. Ofen-Einschaltzeit des aktuellen Tages (Ziffern 0–24 stellen Uhrzeiten dar)
F. Aktueller Steuerstatus (ein ♦ /aus ♦)
G. Betriebsmodus (manuell/Zeitschaltprogramm)
H. Wert erhöhen [+] und Auswahl des Betriebsmodus [ ]

I. Wert verringern [-]

J. Standardeinstellungen wiederherstellen [Reset]
K. Sommerzeit auswählen [+1 h]

L. Menü öffnen/Zurück zum Basis-Modus [Menu] M. Bestätigen/Weiter mit nächster Einstellung [Ok]

2.2.2. Uhrzeit und Wochentag (Abb. 3)

Drücken Sie [Menu] oder [Reset], um das Einstellungsmenü zu öffnen. Achtung! Mit [Reset] löschen Sie den Speicher.

1. Stellen Sie den Zeitanzeigenmodus ein (24 h oder AM/PM) und drücken Sie [Ok].
2. Stellen Sie die Minuten ein und drücken Sie [Ok].
3. Stellen Sie die Stunden ein und drücken Sie [Ok].
4. Stellen Sie den Wochentag ein und drücken Sie [Ok].
5. Wählen Sie ein voreingestelltes Zeitschalt-Programmmuster (P01, P02, P03) oder einen leeren Speicher (P--). (Nur verfügbar, wenn Sie das Menü mit der [Reset]-Taste geöffnet haben.) Drücken Sie [Ok], um Zeitschaltprogramme zu erstellen, oder [Menu], um in den Basis-Modus zurückzukehren.

Figure 3. Setting clock time and weekday Abbildung 3. Einstellen von Uhrzeit und Wochentag

2.2.3. Neues Zeitschalt-Programmpaar (Abb. 4)

Drücken Sie [Menu], um das Einstellungsmenü zu öffnen. Drücken Sie vier Mal [Ok], um die Uhrzeit- und Wochentagseinstellungen zu überspringen.

1. Wählen Sie einen leeren Zeitschalt-Programmplatz aus (anstelle der Uhrzeit werden

Striche angezeigt). Einschaltprogramme haben ungerade Nummern.

1. Stellen Sie die Stunden ein und drücken Sie [Ok].
2. Stellen Sie die Minuten ein und drücken Sie [Ok].
3. Legen Sie den oder die Wochentage fest. Optionen: Einzelne Tage, Arbeitstage, Arbeitstage + Samstag, Wochenende. Drücken Sie [Ok], um mit dem Ausschaltprogramm fortzufahren.
4. Ausschaltprogramme haben gerade Nummern. Drücken Sie [Ok].
5. Stellen Sie die Stunden ein und drücken Sie [Ok].
6. Stellen Sie die Minuten ein und drücken Sie [Ok].
7. Legen Sie den oder die Wochentage fest. Die Möglichkeiten hängen von der Wochentageseinstellung des Einschaltprogramms ab. Drücken Sie [Ok], um mit dem nächsten Zeitschaltprogramm fortzufahren, oder [Menu], um in den Basis-Modus zurückzukehren.

Figure 4. Programming a new timing program pair Abbildung 4. Programmieren eines neuen Zeitschalt-Programmpaars

2.2.4. Changing a Timing Program (fig. 5)

2.2.4. Ändern eines Zeitschaltprogramms (Abb. 5) Drücken Sie [Menu], um das Einstellungsmenü zu öffnen. Drücken Sie vier Mal [Ok], um die Uhrzeit- und Wochentageseinstellungen zu überspringen.

1. Wählen Sie das Zeitschaltprogramm aus, das geändert werden soll. Einschaltprogramme haben ungerade Nummern, und Ausschaltprogramme haben gerade Nummern.
2. Stellen Sie die Stunden ein und drücken Sie [Ok].
3. Stellen Sie die Minuten ein und drücken Sie [Ok].
4. Legen Sie den oder die Wochentage fest. Drücken Sie [Ok], um mit dem nächsten Zeitschaltprogramm fortzufahren, oder [Menu], um in den Basis-Modus zurückzukehren.

Figure 5. Changing a timing program Abbildung 5. Ändern eines Zeitschaltprogramms

2.2.5. Clearing a Timing Program Pair (fig. 6)

2.2.5. Löschen von Zeitschalt-Programmpaaren (Abb. 6)

Drücken Sie [Menu], um das Einstellungsmenü zu öffnen. Drücken Sie vier Mal [Ok], um die Uhrzeit- und Wochentagseinstellungen zu überspringen.

1. Wählen Sie das Einschaltprogramm der Heizperiode aus, die gelöscht werden soll.
2. Stellen Sie Striche (--) anstelle der Stunden ein und drücken Sie [Ok].

Das Einschaltprogramm sowie das entsprechende Ausschaltprogramm werden aus dem Speicher gelöscht.

Figure 6. Clearing a timing program pair Abbildung 6. Löschen eines Zeitschalt-Programmpaars

2.2.6. Summer Time

Die Sommerzeit (Uhrzeit plus eine Stunde) stellen Sie wie folgt ein:

1. Halten Sie die [+1\ h] -Taste gedrückt und warten Sie, bis das Sommerzeitsymbol auf dem Display anfängt zu blinken.
2. Lassen Sie die Taste los, wenn das Symbol angezeigt wird.

Um die Sommerzeit auszuschalten, gehen Sie genauso vor, lassen die Taste jedoch los, wenn das Symbol nicht angezeigt wird.

2.2.7. Manuell ein/aus

Mit der [ ]-Taste der Wochen-Zeitschaltuhr können Sie jederzeit den Ofen sofort einschalten. Der Ofen wird mit dem nächsten Ausschaltprogramm abgeschaltet, wenn Sie die [ ]-Taste noch einmal drücken oder nach Ablauf der maximalen Einschaltdauer.

Achtung! Benutzen Sie hauptsächlich den manuellen Schalter (3) am Steuergerät. Siehe Punkt 2.3.

2.3. Manueller Schalter (3)

2.3.1. Ofen sofort einschalten

Wenn Sie den manuellen Schalter (3) (bei stromführender Steuereinheit) einmal kurz drücken, schaltet sich der Ofen sofort für eine halbe Stunde ein; in der Anzeige (4) erscheint die Zahl 0.5 und die Kontrollampe (8) leuchtet (Ofen ein). Mit jedem erneuten Druck erhält man eine um jeweils eine halbe Stunde verlängerte Einschaltzeit, so daß z.B. bei sechsmaligem Drücken der Ofen für drei Stunden eingeschaltet ist. Die maximal einstellbare Dauer ist 12 Stunden. Nach dem Einstellen erscheint in der Anzeige abwechselnd die verbleibende Einschaltzeit und die Temperatur der Sauna, und die Kontrollampen 6 und 7 leuchten im selben Takt auf.

Die in der Anzeige eingestellte Einstellzeit verringert sich automatisch im Abstand von 1/10 Stunde bzw. 6 Minuten.

2.3.2. Heater Off

2.3.2. Ofen ausgeschaltet

Wenn Sie den Ofen entsprechend der vorigen Anweisung (2.3.1.) eingeschaltet haben, können Sie den Strom vor dem Ende der Programmzeit durch etwa 2 Sekunden langes Drücken auf den manuellen Schalter (3) unterbrechen. Dadurch wird der Ofen ausgeschaltet, die Kontrollampe (8) erlischt, und in der Anzeige erscheint der Text "OFF".

2.4. Anzeige (4)

Befindet sich die Steuereinheit im Basiszustand (stromführend), erscheint in der Anzeige (4) "OFF" als Zeichen dafür, daß der Ofen ausgeschaltet ist.

Ist der Ofen mit dem manuellen Schalter eingeschaltet, erscheint in der Anzeige im Wechsel von einigen Sekunden die noch verbleibende Einschalt-dauer und die Temperatur der Sauna.

Die Ziffern der Anzeige zeigen nur dann die in der Sauna herrschende Temperatur an, wenn der Ofen durch das Programm der Wochen-Zeitschaltuhr oder durch die Fernsteuerung eingeschaltet ist.

2.5. Temperaturregler (5)

Die gewünschte Saunatemperatur wird in der Anzeige (4) mit dem Temperaturregler (5) eingestellt. Durch Drehen im Uhrzeigersinn steigt die Temperatur, durch Drehen in entgegengesetzte Richtung fällt sie. Wenn der Regler nach links oder rechts gedreht wird, erscheint in der Anzeige automatisch die eingestellte Temperatur in Ziffern, und die Kontrollampe (6) blinkt.

Die Temperatur läßt sich auf maximal 110 °C einstellen.

2.6. Kontrollampe, rot (6)

Wenn die Kontrollampe (6) kontinuierlich leuchtet, ist die in der Sauna herrschende Temperatur abzulesen. Wenn die Funktion durch Einschalten mit dem manuellen Schalter (3) gewählt wurde, wechseln sich die rote und die grüne Kontrollampe (7) ab. Bei der roten Kontrollampe erscheint in der Anzeige die herrschende Temperatur und bei grüner Lampe die noch verbleibende Einschaltzeit.

Bei Einstellung der Temperatur mit dem Temperatureregler (5) blinkt die Kontrollampe schnell.

2.7. Kontrollampe, grün (7)

Wenn die Kontrollampe (7) leuchtet, ist in der Anzeige die eingestellte Einschaltzeit abzulesen.

2.8. Kontrollampe, rot (8)

Wenn die Kontrollampe (8) leuchtet, ist der Sauna- ofen eingeschaltet.

Achtung! Vergewissern Sie sich, dass die Steuerzentrale des Ofens nach dem Ende der programmierten Einstellzeit die Stromzufuhr zu den Heizwiderständen des Ofens unterbrochen hat.

3. INSTRUCTIONS FOR INSTALLATION

3. INSTALLATIONSANLEITUNG

Die Anschlüsse des Steuergeräts und des Thermostats an das Stromnetz und untereinander dürfen nur von einem hierfür autorisierten Elektroinstallateur nach den gültigen Vorschriften vorgenommen werden.

Der für die Installation des Steuergeräts verantwortliche Lieferant hat mit dem Ofen die folgende Installations- und Betriebsanleitung zu liefern und vor der Vergabe der Installationsarbeiten die nötige Betriebsschulung für das Servicepersonal des Ofens und des Steuergeräts zu geben!

3.1. Installation des Steuergerät C150VKK

Das Steuergerät wird außerhalb des Saunaraums in einem trockenen Raum installiert.

Achtung! Das Steuergerät darf nicht in die Wandkonstruktion versenkt werden. (Abb. 7.)

3.1.1. Lösen des Deckels

Der Deckel wird vor der Installation des Steuergeräts an der Wand abgenommen. Er wird am oberen Rand gelöst, während die den Deckel blockierende Lasche z.B. mit einem Schraubenzieher herabgedrückt wird. Am unteren Rand werden die vorbereiteten Bohrungen für die Verbindungskabel an den Stellen durchgestoßen, an denen die Kabel angeschlossen werden. (Abb. 7.)

3.1.2. Wandbefestigung

Am Boden der Steuereinheit befinden sich Bohrungen für drei (3) Schrauben, mit denen die Steuereinheit an der Wand befestigt wird. Bei Bedarf ist für die Schraube ein Loch mit einem 2,5 mm Bohrer in die Holzwand zu bohren. Wenn die Befestigung in einer Steinwand erfolgt, ist für den Kunststoffdübel ein Loch von 6 mm Stärke und der Tiefe des Dübels zu bohren. Der Dübel wird daraufhin in das Bohrloch gesteckt und die Befestigungsschraube (1) mit einem Schraubenzieher eingedreht. Die Schraube muß etwa 7 mm aus der Bohrung herausragen. Die zur Steuereinheit hin- und wegführenden Kabel werden durch die gebohrten Löcher gezogen. Die Steuer-

Figure 7. Wall-mounting the control unit Abbildung 7. Installation des Steuergeräts an der Wand

EN DE

einheit kann an der obersten Schraube hängen, bis sichergestellt ist, daß die Schraube in der schmalen Führung des Rückteils eingerastet ist. Für die beiden unteren Befestigungsschrauben (2 und 3) werden die Bohrungen bei senkrecht stehender Steuerzentrale markiert, und es wird wie beschrieben verfahren, wobei jedoch die Schrauben fest angezogen werden. (Abb. 7.)

3.1.3. Elektrische Anschlüsse

Die elektrischen Anschlüsse werden nach der beiliegenden Abbildung 8 vorgenommen.

3.1.4. Änderung der Voreinstellungen der Steuereinheit Die maximale Einschaltzeit für den von der Steuereinheit aus zu steuernden Saunaofen ist: 6 h, 12 h, 18 h oder ständig eingeschaltet. Die Einstellung erfolgt mit sog. DIP-Schaltern. Werkseitig ist die ma-

CABLES/KABEL
Type Output For control unit Fuses connecting cable from For sensor junction box to heater Typ gerät Leistung zum Steuer- Anschlussdose zum Ofen mm2
M45E, KV45E	4,5	5 x 1,5	3 x 10	5 x 1,5	4 x 0,25
M60E, KV60E	6,0	5 x 1,5	3 x 10	5 x 1,5	4 x 0,25
M80E, KV80E	8,0	5 x 2,5	3 x 16	5 x 2,5	4 x 0,25
M90E, K9, T9	9,0	5 x 2,5	3 x 16	5 x 2,5	4 x 0,25
K10,5, T10,5, F10,5	10,5	5 x 2,5	3 x 16	5 x 2,5	4 x 0,25
K11G	11,0	5 x 2,5	3 x 16	5 x 2,5	4 x 0,25
K12	12,0	5 x 4	3 x 20	5 x 2,5	4 x 0,25
K13,5G	13,5	5 x 4	3 x 20	5 x 2,5	4 x 0,25
K15, F15, K15G	15,0	5 x 6	3 x 25	5 x 2,5	4 x 0,25

Figure 8. Electrical connections Abbildung 8. Elektroanschlüsse

ximale Einschaltzeit auf 12 Stunden eingestellt.

Ein von der werkseitigen Einstellung abweichender Wert wird mit den beiden linksseitigen Schaltern des DIP-Schalters folgendermaßen vorgenommen (Abb. 9):

Mit dem DIP-Schalter (3) wird festgelegt, ob der Ofen über die Wochen-Zeitschaltuhr oder per Fernsteuerung eingeschaltet wird. Wenn der Schalter auf ON steht, wird die Einschaltung über die Zeitschaltuhr gesteuert; wenn er auf OFF steht, über die Fernsteuerung.

Achtung! Der DIP-Schalter 4 muss unbedingt auf ON stehen, da die OFF-Position für Sonderfunktionen reserviert ist.

Figure 9. Setting the alternative of operating times
Abbildung 9. Einsellungsalternativen für die Einschaltzeiten

3.1.5. Fernsteuerung des Steuergeräts

Das Steuergerät kann entweder mit der ON/OFF-Funktion oder mit speziellen Impulsen ferngesteuert werden. Die Geräte, mit denen die Fernsteuerung ausgeführt wird, müssen gut leitende Schalterflächen haben (z.B. elektrische Relais oder Schalter). Ein Schalter kann auch ein elektronischer Schaltkreis sein. (Abb. 10)

Achtung! Die Funktionen sind mit 6-stündigen Pausezeit begrenzt. Dies verhindert, dass der Ofen vor Ablauf der 6 Std. wieder eingeschaltet wird.

Falls Sie versuchen, den Ofen während die Pausezeit (6 h) einschalten, wird in der Anzeige „SAF“ erscheinen.

a) Die Verbindung zur Steuerung der ON/OFF-Funktion erfolgt an den Punkten 11 und 12 der Schraubenleiste. Die ON/OFF-Funktion steuert man mit einem gewöhnlichen EIN/AUS-Schalter. Die Steuerung erfolgt durch Kurzschließung der Spannungslinie mit einer niedrigen Spannung, so daß Kabelquerschnitt von 0,5 mm² für die Steuerleitung ausreicht.

In der ON/OFF-Funktion hält die Steuerzentrale den Ofen eingeschaltet, so lange die Kontaktspitze des sich schließenden Steuerungsschalters geschlossen ist. Wenn durch die Einschaltzeit der Grundeinstellung die Stromzufuhr zum Saunaofen nicht bereits vorher unterbrochen wurde, schaltet ein Öffnen der

off immediately.

Kontaktspitzen des Steuerungsschalters den Ofen sofort aus.

b) Für die Impulsfunktion reicht es bereits, daß die Kontaktspitzen der Steuerleitung sich einmal berühren. Die Funktion EIN wird an den Kontakten 9 und 10 der Schaltleiste eingeschaltet und die Funktion AUS an den Kontakten 7 und 8. Die Steuerung erfolgt mit niedriger Spannung wie bei der Funktion ON/OFF. Wenn durch die Einschaltzeit der Grundeinstellung die Stromzufuhr zum Saunaofen nicht bereits vorher unterbrochen wurde, schaltet ein kurzzeitiges Schließen der Kontakte des Steuerschalters der Impulsfunktion den Ofen sofort aus.

Achtung! Der Installateur muß seinem Kunden eine ordnungsgemäße Einweisung in die Fernsteuerungsfunktionen erteilen!

Von der Steuereinheit erfolgt wird die Information über den eingeschalteten Ofen mit einer Kontrollampe (24 V DC) and den Ort der Fernsteuerung weitergegeben, von wo aus die Steuerung des Ofens erfolgt. Die Kontrollampe leuchtet, wenn der Ofen eingeschaltet ist.

Achtung! Die Leistungsaufnahme der Kontrollampe darf nicht größer als 1 W sein.

3.2. Installation des Fühlerkastens

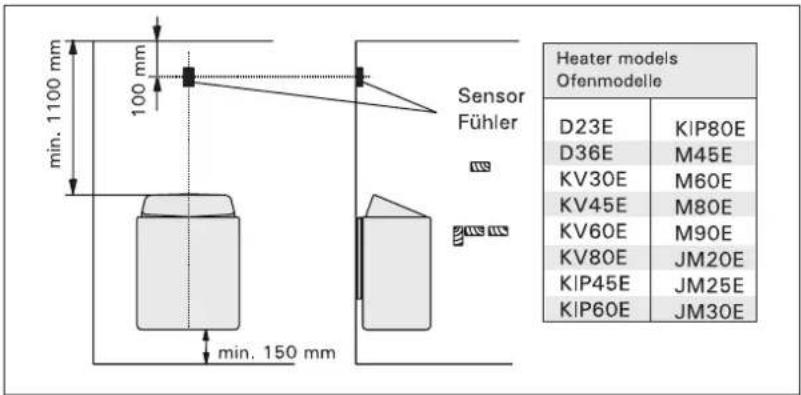

Zur Steuerung von Saunaöfen mit Wandmontage mit den Steuergeräten muß der an das Steuergerät angeschlossene

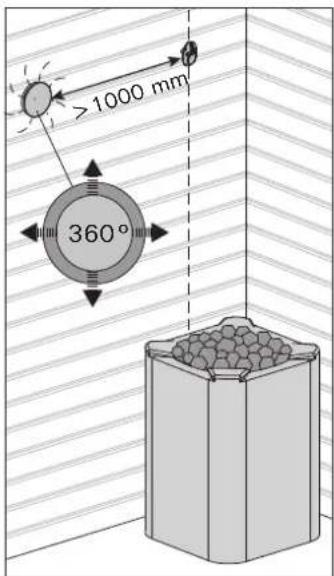

Fühlerkasten an der Saunawand oberhalb des Saunaofens, auf der Mittelachse in Breitenrichtung des Saunaofens 100 mm unterhalb der Decke angebracht werden. Siehe Abb. 11.

Zur Steuerung von Saunaofen-Standmodellen mit dem Steuergerät C150VKK muß der an das Steuergerät angeschlossene Fühlerkasten an der Saunawand oberhalb des Saunaofens, auf der Mittelachse des Saunaofens 100 mm unterhalb der Decke angebracht werden. Achtung! In der Tabelle ist auch der max. Abstand des Ofen zu der Wand angegeben, an der der Fühlerkasten angebracht wird.

Der Fühlerkasten kann auch oberhalb des Sauna- ofens an der Decke in einem Abstand von 200 mm von der Senkrechten im Mittelpunkt des Ofenrandes angebracht werden. Siehe Abb. 12.

Achtung! Der Temperaturfühler darf nicht näher als 1000 mm an einen Mehrrichtungs-Luftschlitz oder näher als 500 mm an einen Luftschlitz angebracht werden, der vom Fühler wegzeigt. Siehe Abbildung 13. Der Luftzug in der Nähe von Luftschlitzen kühlt den Fühler ab, was zu ungenauen Temperaturmessungen am Steuergerät führt. Dies kann zu einer Überhitzung des Ofens führen.

Die Leitungen, die zusammen mit dem Thermostat geliefert werden, sind aus Silikon und sind bis zu 170 °C wärmebeständig. Zur Verlängerung der

Silikonleitungen können Leitungen mit einem anderen Wärmeleitwert verwendet werden, die einen entsprechenden Querschnitt haben, sofern sichergestellt ist, daß nach dem Anschluß die auf die Leitung einwirkende Temperatur nicht über +80 °C steigt.

Figure 11. The position of the sensor box of the control unit in connection with wall-mounted heaters Abbildung 11. Lage des Fühlergehäuses des Steuergeräts bei Saunaöfen mit Wandmontage

TYPE	A min mm	A max mm	D min mm
K9	120	220	1400
K10,5	120	220	1400
K12	160	260	1400
K15	160	260	1400
K11G	70	170	1200
K13,5G	100	200	1400
K15G	100	200	1400
T9	120	150	1250
T10,5	150	180	1250
F10,5	100	200	1400
F15	150	250	1400

Figure 12. The position of the sensor box of the control unit in connection with floor-mounted heaters Abbildung 12. Lage des Fühlergehäuses des Steuergeräts bei freistehenden Öfen

Figure 13. Sensor's minimum distance from an air vent Abbildung 13. Mindestabstand des Fühlers zu Luftschlitzen

Figure 14. Reset button for overheat protector Abbildung 14. Rücksetzknopf des Überhitzungsschutzes
