Merk	Harvia
Model	DIR750R
Producttype	Infraroodstraler met volledig spectrum
Vermogen	750 W
Netspanning	230 V ~ 1N 50 Hz
Beschermingsgraad	IPX2
Thermische zekering	130 °C
Aansluitkabel	3 m met connector (3 x 1,5 mm²)
Stralingshoek	122,5°
Stralingsverdeling	A: 24%, B: 55%, C: 21%
Glazen front	Donker Schott Nextrema (ref. 1-027-839)
Verwarmingselement	Vitae 750 W (ref. 1-027-838)
Gebruik	Vloer- of plafondstraler
Veiligheidsafstanden (horizontale montage)	B = 100 mm, F = 150 mm
Omgevingstemperatuur	+10 °C tot +140 °C
Opslagcondities	-25 °C tot +70 °C
Optionele accessoires	RVS voorpaneel, beschermrooster, houten rugleuning, enz.
Reiniging	Vochtige doek na afkoeling
Onderhoud	Onderhoudsvrij
Verwijdering	Recycling volgens lokale richtlijnen

Veelgestelde vragen - DIR750R HARVIA

Wat is de functie van de veiligheidstemperatuurbegrenzer?

De veiligheidstemperatuurbegrenzer schakelt de straler automatisch uit bij oververhitting, wat een inherente veiligheid garandeert.

Kan de DIR750R aan het plafond worden geïnstalleerd?

Ja, het 750 W-model kan als plafondstraler worden gebruikt. Houd de veiligheidsafstanden aan: B = 100 mm, F = 150 mm.

Wat is de minimale afstand tussen de straler en brandbare materialen?

Bij horizontale montage is de minimale afstand 100 mm aan de zijkanten (B) en 150 mm aan de voorkant (F).

Hoe reinig ik het glas van de straler?

Schakel de straler uit en laat afkoelen, reinig vervolgens met een vochtige doek. Giet nooit water rechtstreeks op het apparaat.

Heeft de straler specifiek onderhoud nodig?

Nee, de infraroodstraler is onderhoudsvrij. Af en toe het glas reinigen is voldoende.

Wat zijn de referentienummers van de reserveonderdelen voor de DIR750R?

Het donkere Schott Nextrema glazen front heeft ref. 1-027-839 en het Vitae 750 W verwarmingselement heeft ref. 1-027-838.

Kan deze straler worden gebruikt in een stoombad?

Nee, installatie in stoombaden is niet toegestaan vanwege overmatige vochtigheid.

Wat is de beschermingsgraad van de DIR750R?

De beschermingsgraad is IPX2. Met een optionele afdekking kan IPX4 worden bereikt voor sauna's.

Is een speciale bediening vereist voor deze straler?

Ja, de straler moet worden gebruikt met een automatische bediening die de verwarmingstijd beperkt.

Mogen kinderen het apparaat gebruiken?

Kinderen ouder dan 8 jaar mogen het gebruiken onder toezicht en na het begrijpen van de gevaren. Kinderen jonger dan 8 jaar mogen niet in de buurt komen.

GEBRUIKSAANWIJZING DIR750R HARVIA

MONTAGE- EN GEBRUIKSAANWIJZING Nederlands

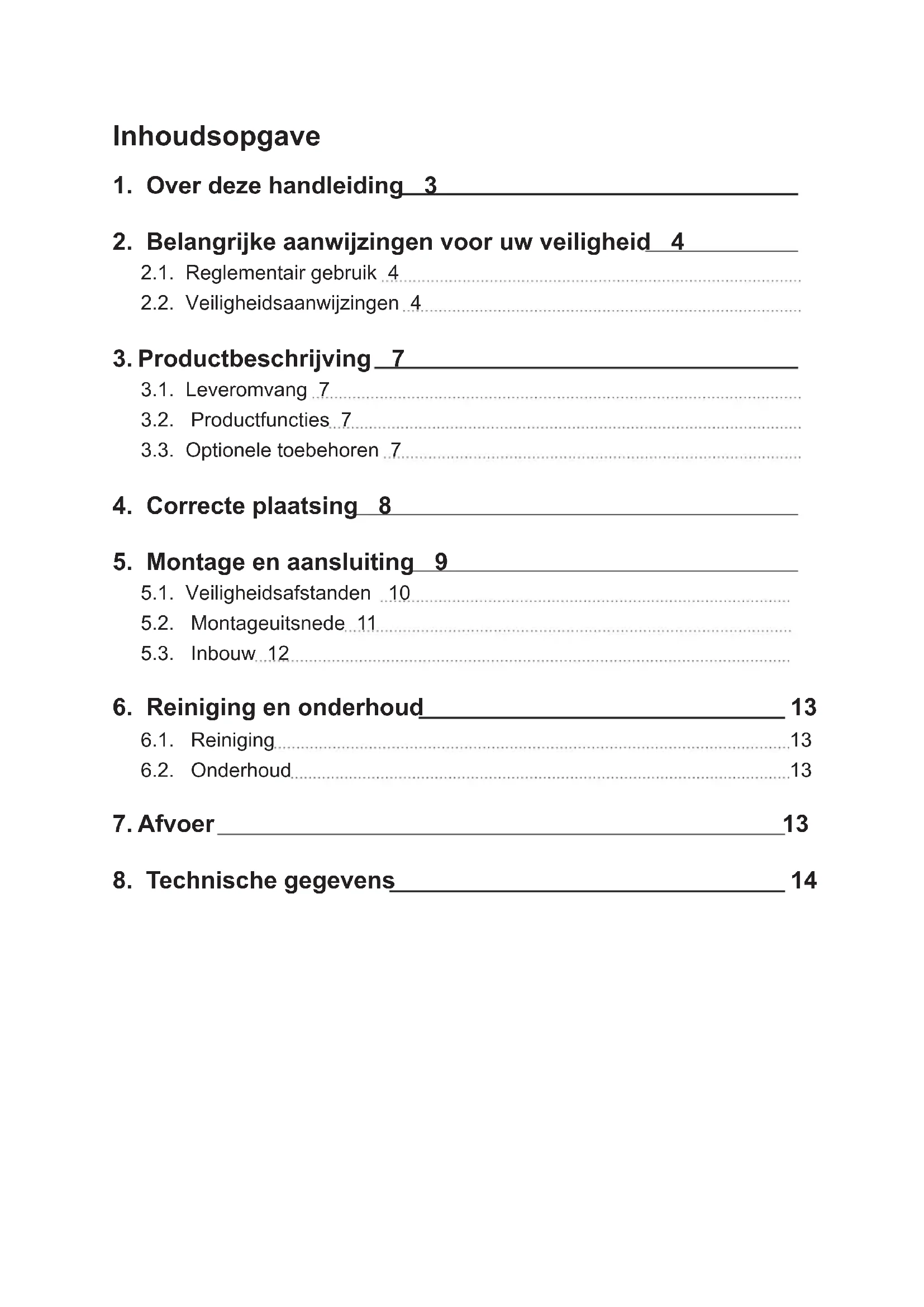

1. Over deze handleiding 3

2. Belangrijke aanwijzingen voor uw veiligheid 4

2.1. Reglementair gebruik 4
2.2. Veiligheidsaanwijzingen 4

1. Productbeschrijving 7

3.1. Leveromvang 7
3.2. Productfuncties 7
3.3. Optionele toebehoren 7

1. Correcte plaatsing 8

2. Montage en aansluiting 9

5.1. Veiligheidsafstanden 10
5.2. Montageuitsnede 11
5.3. Inbouw 12

1. Reiniging en onderhoud 13

6.1. Reiniging 13
6.2. Onderhoud 13

1. Afvoer 13

2. Technische gegevens 14

1. Over deze handleiding

Lees de montagehandleiding goed door en bewaar deze in de buurt van de infraroodstraler. Zo kunt u te allen tijde informatie over uw veiligheid en het gebruik nalezen.

U vindt deze montage- en gebruiksaanwijzing ook in het downloadbereik van onze website www.sentiotec.com/downloads.

Symbolen in waarschuwingen

In deze montagehandleiding staat bij werkzaamheden die gevaarlijk kunnen zijn een waarschuwing. Neem deze waarschuwingen steeds in acht. Zo voorkomt u materiële schade, letsel en zelfs de dood.

In de waarschuwingen worden signaalwoorden gebruikt die de volgende betekenis hebben:

GEVAAR!

Als u deze waarschuwing niet in acht neemt, leidt dit tot ernstig letsel of de dood.

WAARSCHUWING!

Als u deze waarschuwing niet in acht neemt, kan dit leiden tot ernstig letsel of de dood.

VOORZICHTIG!

Als u deze waarschuwing niet opvolgt, kan dit leiden tot licht letsel.

LET OP!

Dit signaalwoord waarschuwt voor materiële schade.

Andere symbolen

Dit symbool duidt op tips en nuttige aanwijzingen.

Niet afdekken! Bedieningshandleiding lezen

2. Belangrijke aanwijzingen voor uw veiligheid

De infraroodstraler is gebouwd volgens erkende veiligheidstechnische voorschriften. Toch kunnen bij het gebruik gevaren ontstaan. Neem daarom de volgende veiligheidsaanwijzingen en de speciale waarschuwingsaanwijzingen in de afzonderlijke hoofdstukken in acht.

De infraroodstraler dient voor het verwarmen van het menselijk lichaam en/of voor de verwarming van een infrarood-cabine.

De infraroodstraler mag alleen in combinatie met een besturing met automatische verwarmingstijdbegrenzing gebruikt worden.

Elk ander gebruik geldt als niet-reglementair. Niet-reglementair gebruik kan leiden tot productbeschadiging, ernstig letsel of de dood.

2.2. Veiligheidsaanwijzingen

• De montage van de klemverbindingen mag alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd.
• De montage van de stekkers mag door de gebruiker uitgevoerd worden.
• Montage- en aansluitwerkzaamheden aan de infraroodstraler mogen uitsluitend in stroomloze toestand worden uitgevoerd.

• Neem ook de plaatselijke bepalingen op de plaats van opstelling in acht. De voorschriften volgens EN 60335-2-53 (VDE 0700 Teil 53) moeten nageleefd worden.

• Let erop dat de infraroodstraler geen mechanische belasting ondervindt. Dit veroorzaakt breuk. Spots met gebroken glasfront of stralerelement mogen niet meer gebruikt worden. Het glas of het stralerelement moet vervangen worden (artikelnummer zie 8. Technische gegevens op pagina 14)

• Bij de positionering en de inbouw van de infraroodstraler moeten de minimale veiligheidsafstanden nageleefd worden (zie 5.1. Veiligheidsafstanden op pagina 10)
• De straler voldoet aan de eisen conform IPX2. Voor de spatwaterdichte inbouw conform IPX4 moet de rand van de infra-roodstraler afgedekt worden (bijv.: Roestvrijstalen afdekking, zie 3.3. Optionele toebehoren op pagina 7)
• Het inbouwen van de straler in een stoombad is niet toegestaan.
• Raadpleeg in het geval van problemen die in de gebruiksaanwijzing niet uitvoerig genoeg worden behandeld in het belang van uw eigen veiligheid uw leverancier.
• Controleer of er geen brandbare voorwerpen op of voor de infraroodstraler liggen, voordat u de saunabesturing inschakelt.
• Raak het glas van de infraroodstraler tijdens het bedrijf nooit aan. Het glas van de infraroodstraler wordt zeer heet. Afhankelijk van de gebruikersfunctie is evt. de montage van een aanraakbeveiliging noodzakelijk (bijv.: Houten leuning, veiligheidsrooster, zie 3.3. Optionele toebehoren op pagina 7).
• Het apparaat mag niet door kinderen onder 8 jaar worden gebruikt.

- Het apparaat mag door kinderen boven 8 jaar, door personen met verminderde psychische, sensorische of mentale vaardigheden en door personen met gebrek aan ervaring en kennis worden gebruikt, mits:

- onder toezicht.

- indien veilig gebruik werd gedemonstreerd en ze de gevaren die kunnen ontstaan, begrijpen.

- Kinderen mogen niet met het apparaat spelen.

- Kinderen onder 14 jaar mogen het apparaat alleen onder toezicht reinigen.

- Als u een persoon bent met verminderde warmtegevoeligheid of onder invloed van alcohol, medicijnen of drugs staat, maak dan ter bescherming van uw gezondheid geen gebruik van de infraroodbestraling.

- Als er een blijvend erytheem (blijvende rode kleurverandering van de huid die langer dan een dag duurt) of netachtige kleurveranderingen na een regelmatige bestraling met infraroodlicht blijven bestaan, mag de bestraling niet herhaald worden en moet een arts geraadpleegd worden om het ontstaan van een erytheem ab igne te voorkomen.

- Het wordt aanbevolen dat de infraroodbestraling binnen 24 uur na een uv-bestraling door een kunstmatige bron of door een zonnebad niet gebruikt wordt.

- Personen bij wie het risico op oververhitting bestaat, bijvoorbeeld personen die hart- en vaatziekten hebben, moeten in geval van twijfel een arts raadplegen voordat ze een warmtecabine gebruiken.

- Raadpleeg in het geval van problemen die in de gebruiksaanwijzing niet uitvoerig genoeg worden behandeld in het belang van uw eigen veiligheid uw leverancier.

3. Productbeschrijving

3.1. Leveromvang

• IR-straler incl. 3 m aansluitkabel met stekker
• Montagehandleiding

3.2. Productfuncties

De infraroodstraler heeft de volgende functies:

• Montage als rug-, front- of plafondstraler
• Veilig door veiligheidstemperatuurbegrenzing
• Traploos dimbaar

- Modellen met glazen afdekking bieden in ingebouwde toestand in combinatie met frontafdekking of houten leuning de beschermingsgraad IPX4 (geschikt voor sauna's)

• VITAE full spectrum straler Nextrema donker Stralingsintensiteit: A 24%, B 55%, C 21%
• Nextrema full spectrum straler wit Stralingsintensiteit: A 9%, B 57%, C 34%
  • ECO full spectrum straler met Glas Stralingsintensiteit: A 24%, B 55%, C 21%
  • ECO full spectrum straler met Rooster Stralingsintensiteit: A 14%, B 40%, C 46%

3.3. Optionele toebehoren

• Frontafdekking roestvrij geborsteld (350W/1-027-948, 500/750/1300W/1-027-779)
• Frontafdekking roestvrij zwart gelakt (350W/1-027-905, 500/750/1300W/1-027-157)
• Veiligheidsrooster (350/1-027-791, 500W/1-027-792)
• Ergonomische rugleuning (350/500W/514-L/A/D)

• Ergonomische rugleuning VitaMy (350W/1-039-182)

• Houten leuning Linde (350W/1-028-578, 500/750W/1-032-185)

• Houten leuning Prestige (350W/1-032-186, 500/750W/1-032-213)
  • Infrarot-verdeler (IR-1P2, IR-1P3, IR-1P5)
• Kabel voor verdeler (IR-1P2, IR-1P3, IR-1P5)
• Aansluitkabel voor verdeler (IR-IS-A03, IR-IS-A10, IR-IS-A25)

4. Correcte plaatsing

Gebruik als:

• Rugstraler: 350 W, 500 W
• Frontstraler: 350 W, 500 W, 750 W
• Plafondstraler: 750 W, 1300 W

Conform EN 60335-2-53 mag in een infrarood-warmtecabine die via een raster van 20 cm x 20 cm gemiddelde bestralingssterkte in de borst- en rugzone van een persoon de waarde van 1000 W m-2 niet overschrijden (hierbij wordt aange- merkt dat deze grenswaarde betrekking heeft op het vermijden van hittestress).

Om ervoor te zorgen dat deze grenswaarde niet overschreden wordt, mag als rugstraler slechts een 350 W of 500 W straler ingezet worden. Verder dient u er bij het plaatsen van de rugstraler op te letten dat de afstand van de rug tot de straler niet minder dan 4 cm mag zijn.

Als frontstraler mogen alleen 350 W, 500 W of 750 W stralers ingezet worden. Hierbij moet u erop letten dat de minimale afstand tussen het bovenlichaam en de frontstraler niet minder dan 50 cm mag zijn (op de afbeelding "x".

Om onder de ICNIRP-grenswaarden voor de langdurige grenswaarde van 100 W/m2 voor "infrarood oog" te komen, moeten de stralers naar beneden verplaatst worden (op de afbeelding „Y“).

Gedetailleerde informatie vindt u in het rapport LE-G18/3 en LE-G31/18 van de Seibersdorf Laboratories.

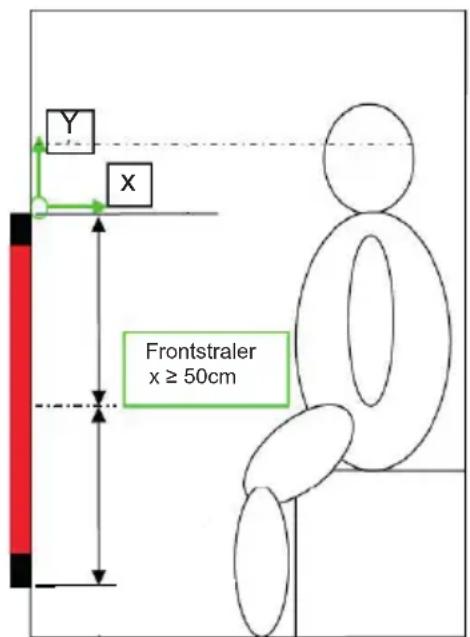

Y X Frontstraler x ≥ 50cm

5. Montage en aansluiting

WAARSCHUWING! Gevaar voor elektrische schok

- Voer de montage- en aansluitwerkzaamheden aan de infraroodstraler alleen in stroomloze toestand uit.

• De straler wordt met voorgemonteerde stekker geleverd. De montage van de stekkers mag ook door de gebruiker uitgevoerd worden.
• Als de straler bij een besturing met vaste montage aangesloten wordt, verwijder dan de stekker. De montage van de klemverbindingen mag alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd.
• De achterkant van de straler mag NIET afgedekt worden, omdat de optredende warmte door de openingen moet ontwijken.

- De ventilatiesleuven boven en beneden mogen NIET afgedekt worden (zie Afb. 1)

• Voor een correcte werking van de thermische beveiliging moet bij verticale montage (bijv. rugstraler) de aansluitdoos van de straler boven zijn (zie Afb. 14).
• Houd u aan de minimale veiligheidsafstanden tot licht brandbare materialen (zie 5.1. Veiligheidsafstanden op pagina 10).

Afb. 1: Ventilatiesleuven vrij laten

Afb. 2: Positie aansluitdoos

5.1. Veiligheidsafstanden

Houd u aan de aangegeven minimale veiligheidsafstanden en Afb. 3.

Infraroodstraler 350 W, 500 W

(DIR-350-R / DIR-500-R / WIR-350-R /WIR-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

bij verticale montage: bij horizontale montage:

B = 15 mm

B = 80 mm

F = 25 mm

F = 25 mm

Infraroodstraler 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

bij horizontale montage:

B = 100 mm

F = 150 mm

Infraroodstraler 1300 W (DIR-1300-R / WIR-1300-R)

bij horizontale montage:

B = 150 mm

F = 200 mm

Afb. 3: Veiligheidsafstanden infraroodstraler

B 100 F0

5.2. Montageuitsnede

Let op Afb. 1 en Afb. 4.

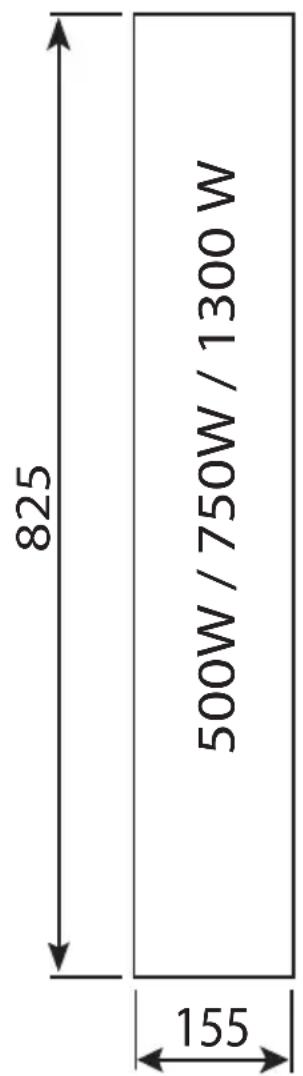

Afb. 4: Montageuitsneden infraroodstraler Afmetingen in mm

Let op Afb. 2 en Afb. 5.

VOORZICHTIG!

Zorg ervoor dat de aansluitdoos van de straler aan de bovenzijde is!

Bij de infraroodstralers met 1300 W is een brandbeveiligingsband in de leveringsomvang inbegrepen. Plak deze voor de montage van de straler aan de buitenkant van de uitsnede (zie A in Afb. 5)

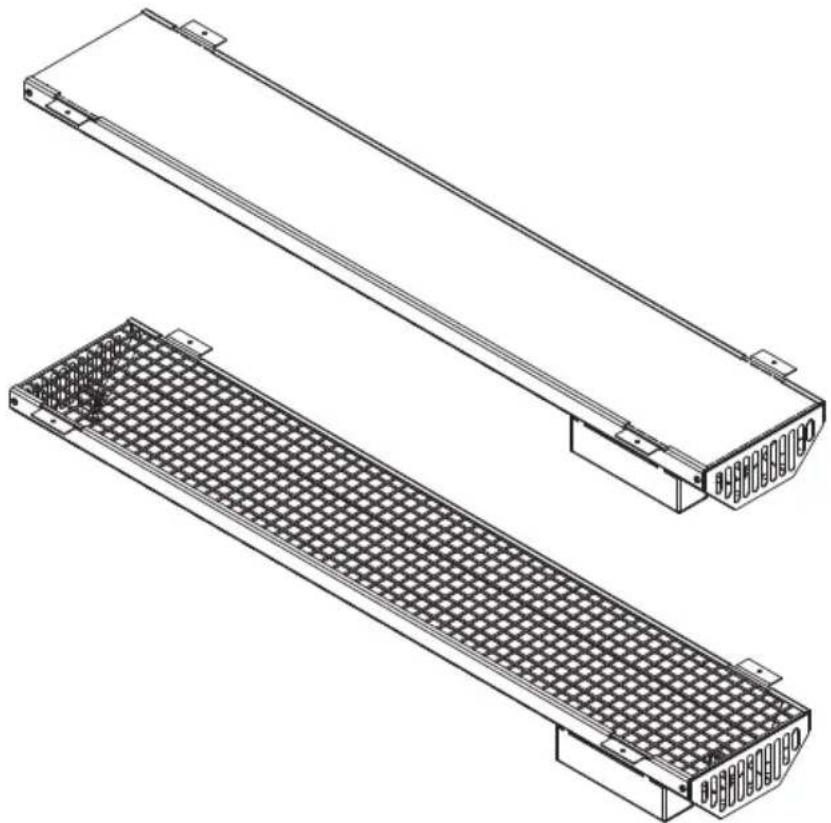

Afb. 5: Montage van de infraroodstraler zonder en met optionele roestvrijstalen afdekking

A B A B C

A Uitsnede cabinewand
B Infraroodstraler
C Roestvrijstalen afdekking (optioneel)

6. Reiniging en onderhoud

6.1. Reiniging

LET OP!

Schade aan het apparaat

De straler is spatwaterdicht. Toch kan rechtstreeks contact met water het apparaatbeschadigen.

• Dompel het apparaat NOOIT onder in water.
• Giet geen water over het apparaat.

• Reinig het apparaat niet te nat.

• Straler uitschakelen

• Straler laten afkoelen
• Neem het glas voorzichtig af met een vochtige doek.

6.2. Onderhoud

De infraroodstraler is onderhoudsvrij.

7. Afvoer

• Voer het verpakkingsmateriaal af volgens de geldende afvoerrichtlijnen.
• Oude apparaten bevatten opnieuw bruikbare materialen maar ook schadelijke stoffen. Deponeer uw oude apparaat daarom in geen geval bij het gewone afval, maar voer het apparaat af volgens de plaatselijk geldende voorschriften.

Algemeen alle stralers

Opslagvoorwaarden: -25 °C tot +70 °C

Omgevingstemperatuur: +10 °C bis +140 °C

Netspanning: 230 V \~ 1N 50 Hz

Thermobeveiliging: 130 °C

IP-code: IPX2

Aansluitkabel: 3 m - 3 x1,5 mm² geïsoleerd met stekker

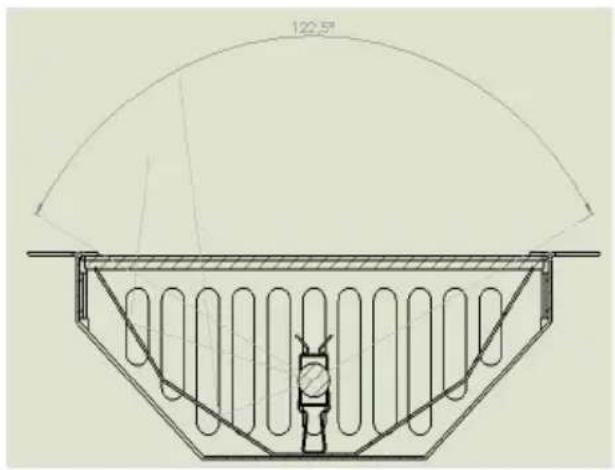

Afstraalhoek: 122,5°

63 71 686 818 61 150 178

120.5°

DIR-350-R

Afmetingen: L1 = 523mm, L2 = 658 mm

Frontglas: Schott Nextrema donker (1-027-840)

Stralerelement: 350 W - Vitae (1-027-836)

DIR-500-R

Afmetingen: L1 = 686mm, L2 = 818 mm

Frontglas: Schott Nextrema donker (1-027-839)

Stralerelement: 500 W - Vitae (1-027-837)

DIR-750-R

Afmetingen: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema donker (1-027-839)

Stralerelement: 750 W - Vitae (1-027-838)

DIR-1300-R

Afmetingen: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema donker (1-027-839)

Stralerelement: 1300 W - Vitae (1-027-835)

WIR-350-R

Afmetingen: L1 = 523 mm, L2 = 658 mm

Frontglas: Schott Nextrema wit (1-027-842)

Stralerelement: 350 W - ECO full spectrum (1-027-783)

WIR-500-R

Afmetingen: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema wit (1-027-841)

Stralerelement: 500 W - ECO full spectrum (1-027-786)

WIR-750-R

Afmetingen: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema wit (1-027-841)

Stralerelement: 750 W - ECO full spectrum (1-027-789)

WIR-1300-R

Afmetingen: L1 = 686 mm, L2 = 818 mm

Frontglas: Schott Nextrema wit (1-027-841)

Stralerelement: 1300 W - Vitae (1-027-835)

ECO-350-R

Afmetingen: L1 = 523 mm, L2 = 658 mm

Frontglas: Glas keramiek donker (1-030-968)

Stralerelement: 350 W - ECO full spectrum (1-027-783)

ECO-500-R

Afmetingen: L1 = 686 mm, L2 = 818 mm

Frontglas: Glas keramiek donker (1-030-969)

Stralerelement: 500 W - ECO full spectrum (1-027-786)

ECO-750-R

Afmetingen: L1 = 686 mm, L2 = 818 mm

Frontglas: Glas keramiek donker (1-030-969)

Stralerelement: 750 W - ECO full spectrum (1-027-789)

ECO-350-G

Afmetingen: L1 = 523 mm, L2 = 658 mm

Front: Metalen rooster zwart bedrukt (1-027-791)

Stralerelement: 350 W - ECO full spectrum (1-027-783)

ECO-500-G

Afmetingen: L1 = 686 mm, L2 = 818 mm

Front: Metalen rooster zwart bedrukt (1-027-792)

Stralerelement: 500 W - ECO full spectrum (1-027-786)
